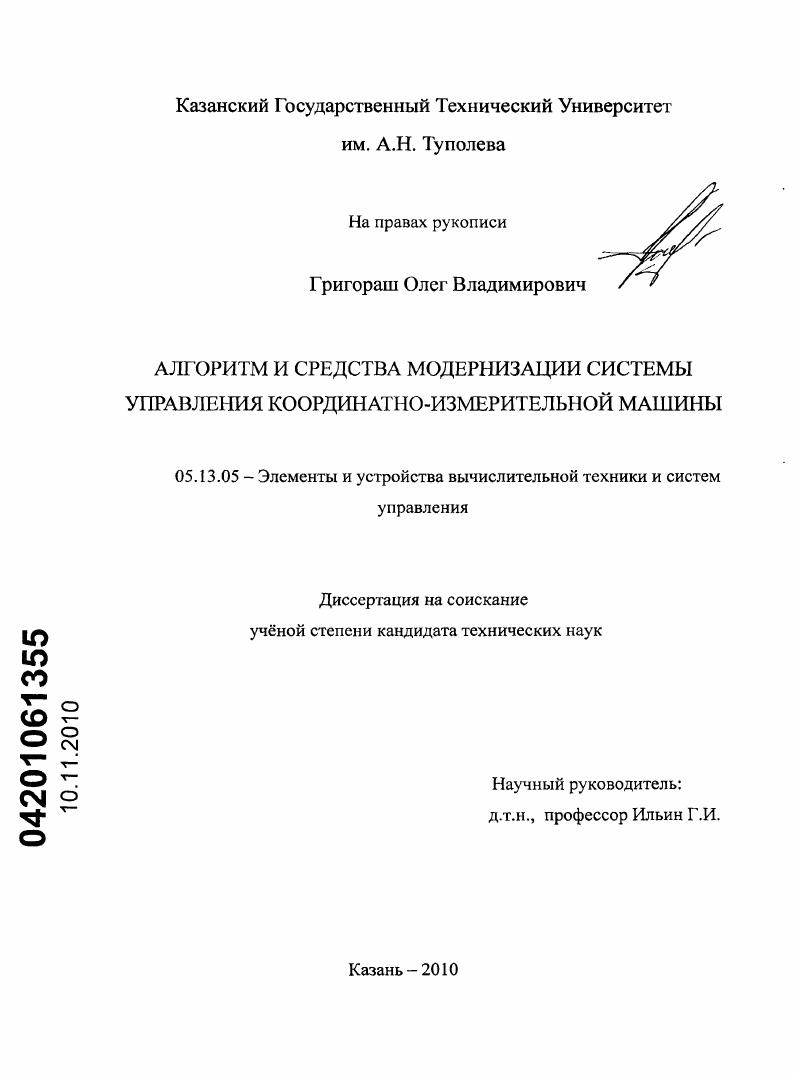

Алгоритм и средства модернизации системы управления координатно-измерительной машины

• Автор: Григораш, Олег Владимирович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Казань
• Количество страниц: 144 с.

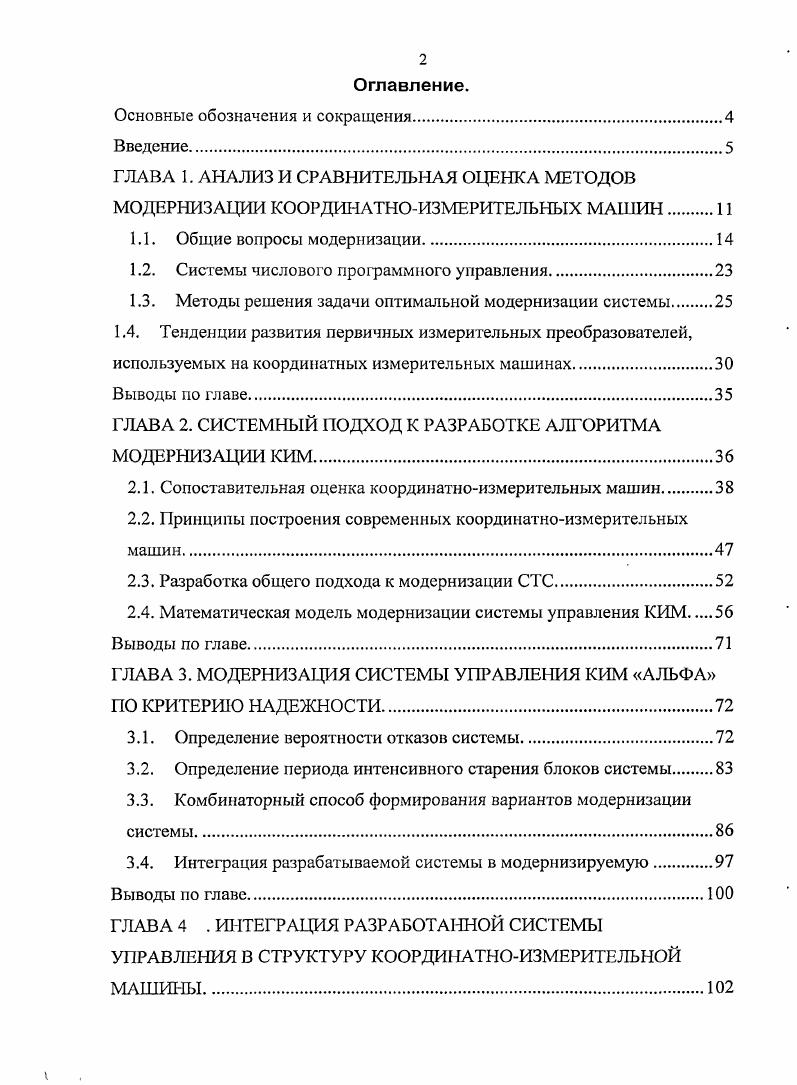

Оглавление.

Основные обозначения и сокращения.

Введение.
ГЛАВА 1. АНАЛИЗ И СРАВНИТЕЛЬНАЯ ОЦЕНКА МЕТОДОВ МОДЕРНИЗАЦИИ КООРДИНАТНОИЗМЕРИТЕЛЬНЫХ МАШИН.

1.1. Общие вопросы модернизации

1.2. Системы числового программного управления.

1.3. Методы решения задачи оптимальной модернизации системы

1.4. Тенденции развития первичных измерительных преобразователей,

используемых на координатных измерительных машинах.

Выводы по главе

ГЛАВА 2. СИСТЕМНЫЙ ПОДХОД К РАЗРАБОТКЕ АЛГОРИТМА МОДЕРНИЗАЦИИ КИМ.

2.1. Сопоставительная оценка координатноизмерительных машин.
2.2. Принципы построения современных координатноизмерительных
2.3. Разработка общего подхода к модернизации СТС
2.4. Математическая модель модернизации системы управления КИМ.
Выводы по главе
ГЛАВА 3. МОДЕРНИЗАЦИЯ СИСТЕМЫ УПРАВЛЕНИЯ КИМ АЛЬФА ПО КРИТЕРИЮ НАДЕЖНОСТИ.
3.1. Определение вероятности отказов системы.
3.2. Определение периода интенсивного старения блоков системы
3.3. Комбинаторный способ формирования вариантов модернизации
системы
3.4. Интеграция разрабатываемой системы в модернизируемую
Выводы по главе.
ГЛАВА 4 . ИНТЕГРАЦИЯ РАЗРАБОТАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ В СТРУКТУРУ КООРДИНАТНОИЗМЕРИТЕЛЬНОЙ МАШИНЫ
4.1 Описание принципиальной схемы МПСУ.
4.2. Реализация обратной связи по координате
4.3. Приводы координатных перемещений.
4.4. Описание устройства МПСУ.
4.5. Расчет среднего времени безотказной работы модернизированной
системы управления КИМ
4.6. Трхкомпонентный лазерный измеритель микроперемещений
объекта.
Выводы по главе.
Заключение
Список литературы
