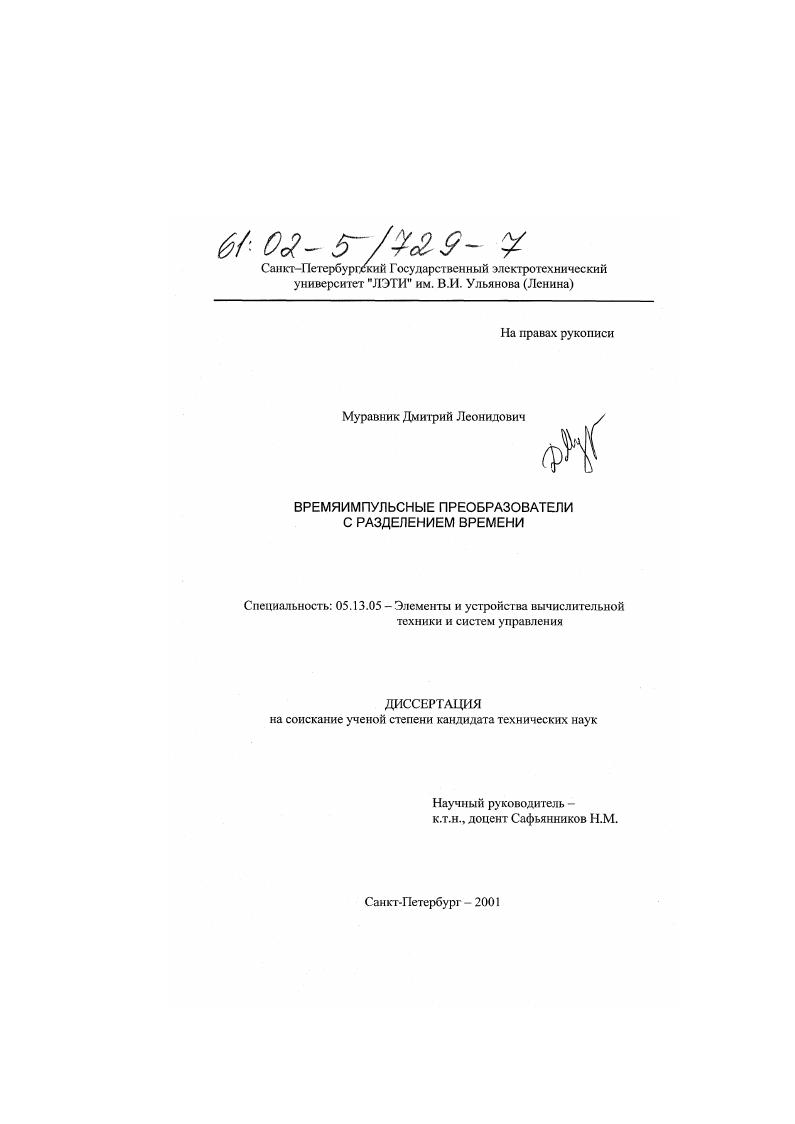

Времяимпульсные преобразователи с разделением времени

• Автор: Муравник, Дмитрий Леонидович
• Шифр специальности: 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Санкт-Петербург
• Количество страниц: 209 с.

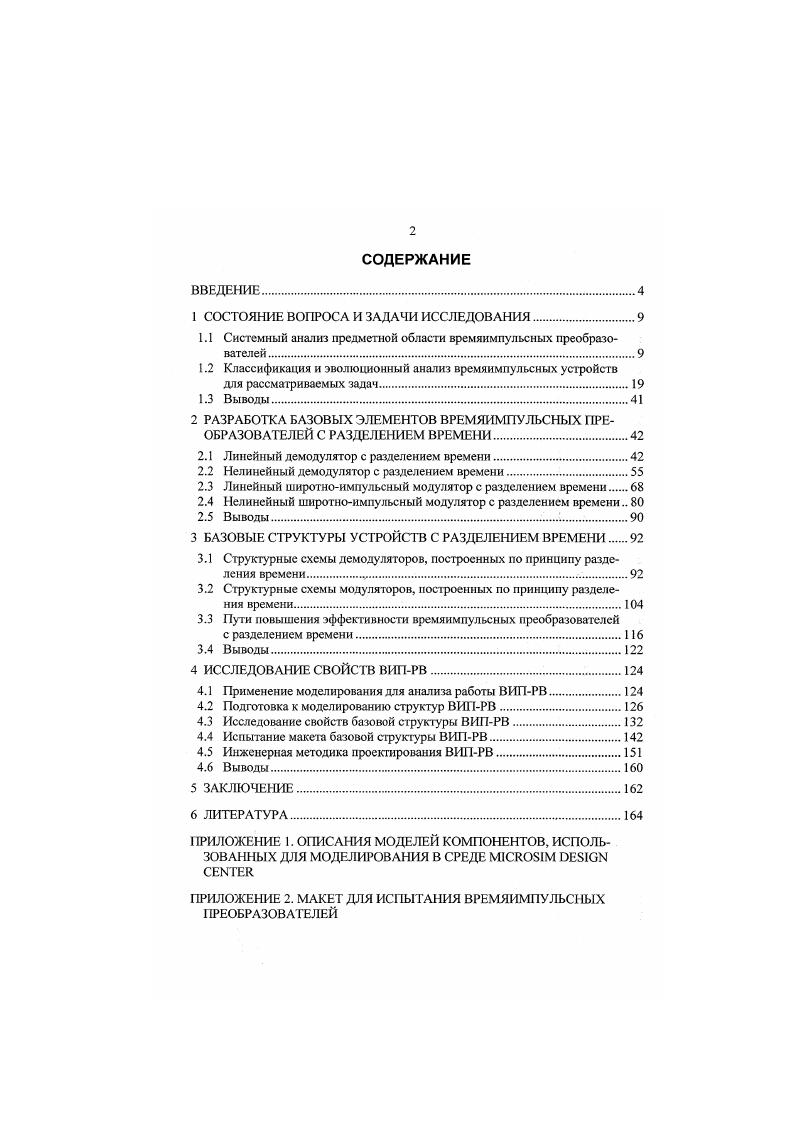

СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ. Системный анализ предметной области времяимпульсных преобразователей . Классификация и эволюционный анализ времяимпульсных устройств для рассматриваемых задач. Структурные схемы демодуляторов, построенных по принципу разделения времени. ИССЛЕДОВАНИЕ СВОЙСТВ ВИПРВ. Применение моделирования для анализа работы ВИПРВ. Выводы. ПРИЛОЖЕНИЕ 1. ПРИЛОЖЕНИЕ 2. МАКЕТ ДЛЯ ИСПЫТАНИЯ ВРЕМЯИМПУЛЬСНЫХ ПРЕОБРАЗОВАТЕЛЕЙ

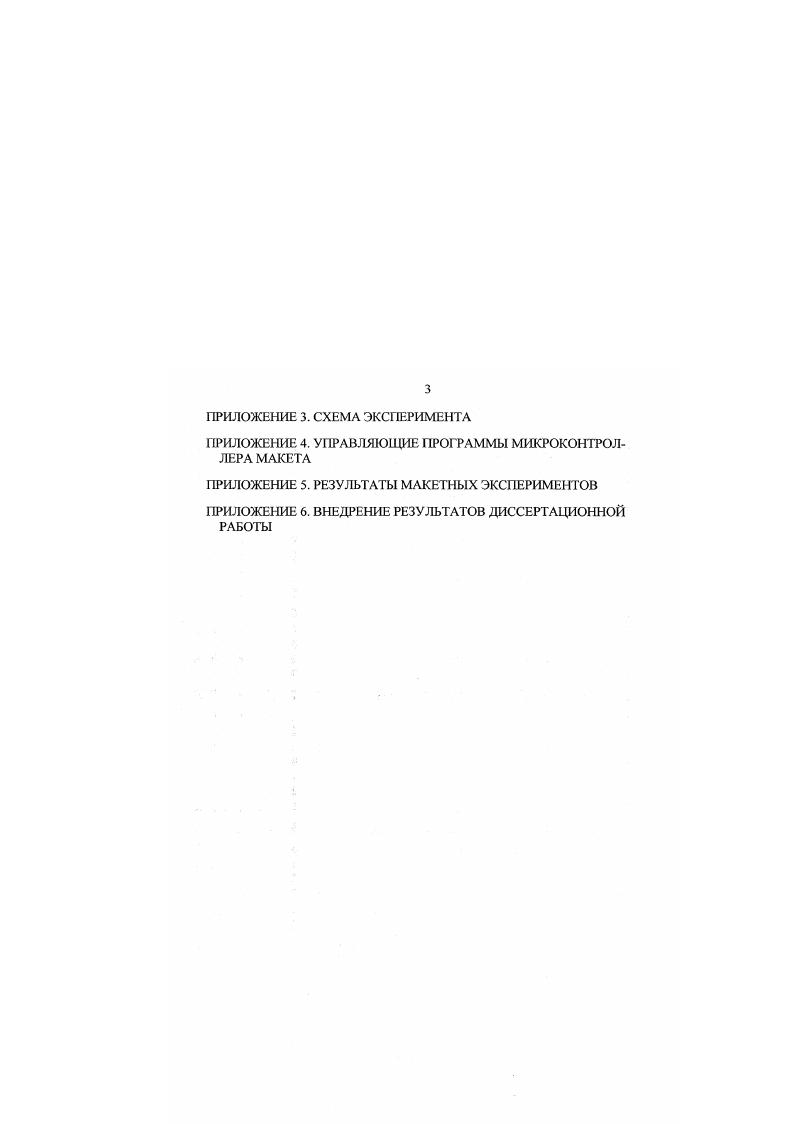

ПРИЛОЖЕНИЕ 3. ПРИЛОЖЕНИЕ 4. ПРИЛОЖЕНИЕ 5. ПРИЛОЖЕНИЕ 6. ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ДИССЕРТАЦИОННОЙ РАБОТЫ
специальный класс устройств моторконтроллеры, применяемые для управления двигателями. I. , и другие известные фирмы предлагают широкий спекгр таких контроллеров. Например, одна из последних разработок vi, I. Длительность управляющего импульса по каждой из трех линий имеет битный числовой эквивалент при временном разрешении не. Существенно меньшей разрешающей способности требует оборудование управления температурой. Степень нагрева или охлаждения объекта, по своей сути, определяется мощностью, рассеиваемой исполнительным элементом, а это естественным образом наводит на мысль о применении широтноимпульсных сигналов.


Мы будем рассматривать усредняющие демодуляторы, в частности, устройства, оперирующие вольтсекунд ной площадью сигнала. Линейный усредняющий демодулятор есть частный случай преобразователя рассматриваемого типа, где функция преобразования есть постоянная, т. РиК и, где К некоторый постоянный коэффициент. Существует несколько типов линейных демодуляторов, преобразующих относительную длительность импульса в напряжение. Рассмотрим их. Простейший линейный демодулятор, также называемый линейной импульсноуправляемой проводимостью, состоит из ключа и ЯСфильтра , с. Кроме очевидного достоинства простоты реализации, импульсноуправляемая проводимость как линейная, гак и нелинейная может использоваться вместо обычного резистивного элемента в любой схеме. Это обстоятельство делает область применения устройств данного типа практически неограниченной. Недостатком этого и подобных устройств является низкое быстродействие, длительность переходного процесса может составлять сотни периодов повторения импульсного сигнала. Это обусловлено большой инерционностью фильтра, конденсатор которого для правильного функционирования должен иметь значительную емкость. Одним из наиболее важных шагов в направлении усовершенствования усредняющих ВИП было создание интегратора с запоминающей обратной связью 1. Для запоминания значений сигналов применяются устройства выборкихранения УВХ. В рассматриваемом устройстве используются два таких УВХ, включенных параллельно. Они поочередно производят выборку и хранение значения сигнала на выходе операционного усилителя.
