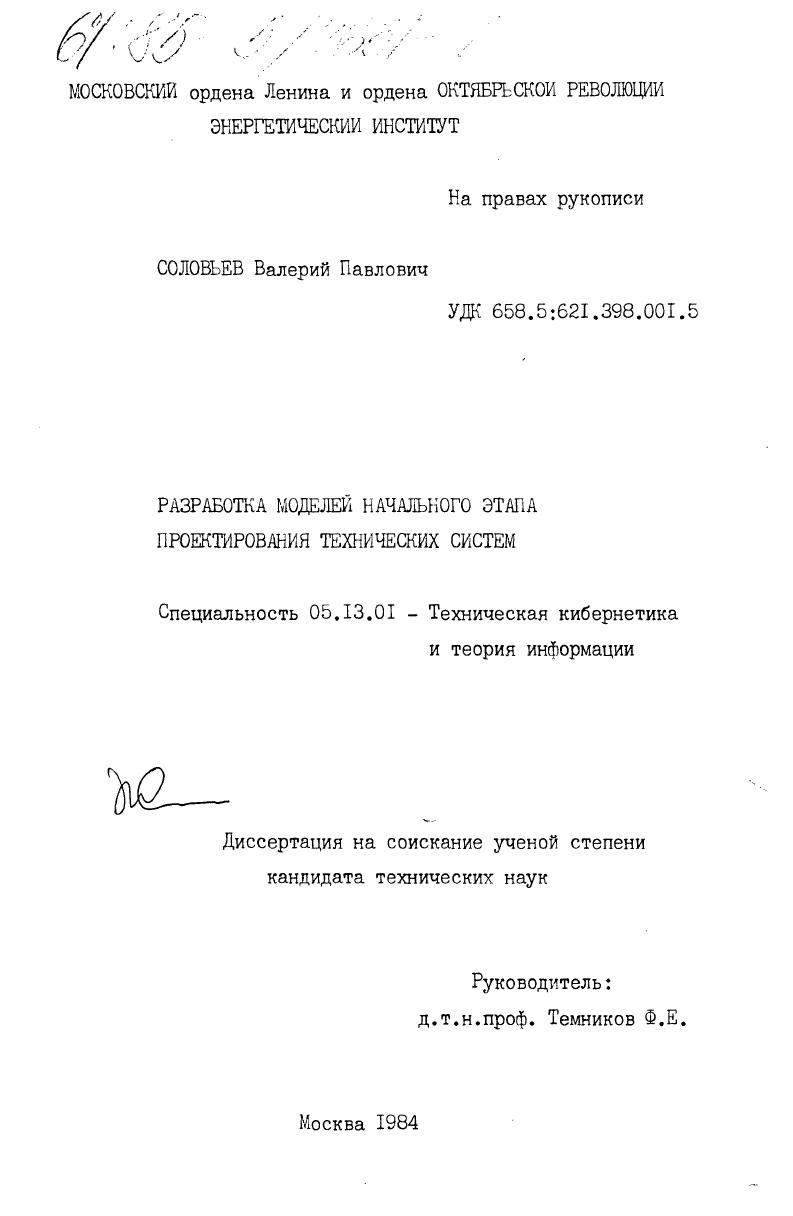

Разработка моделей начального этапа проектирования технических систем

• Автор: Соловьев, Валерий Павлович
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 247 c. : ил

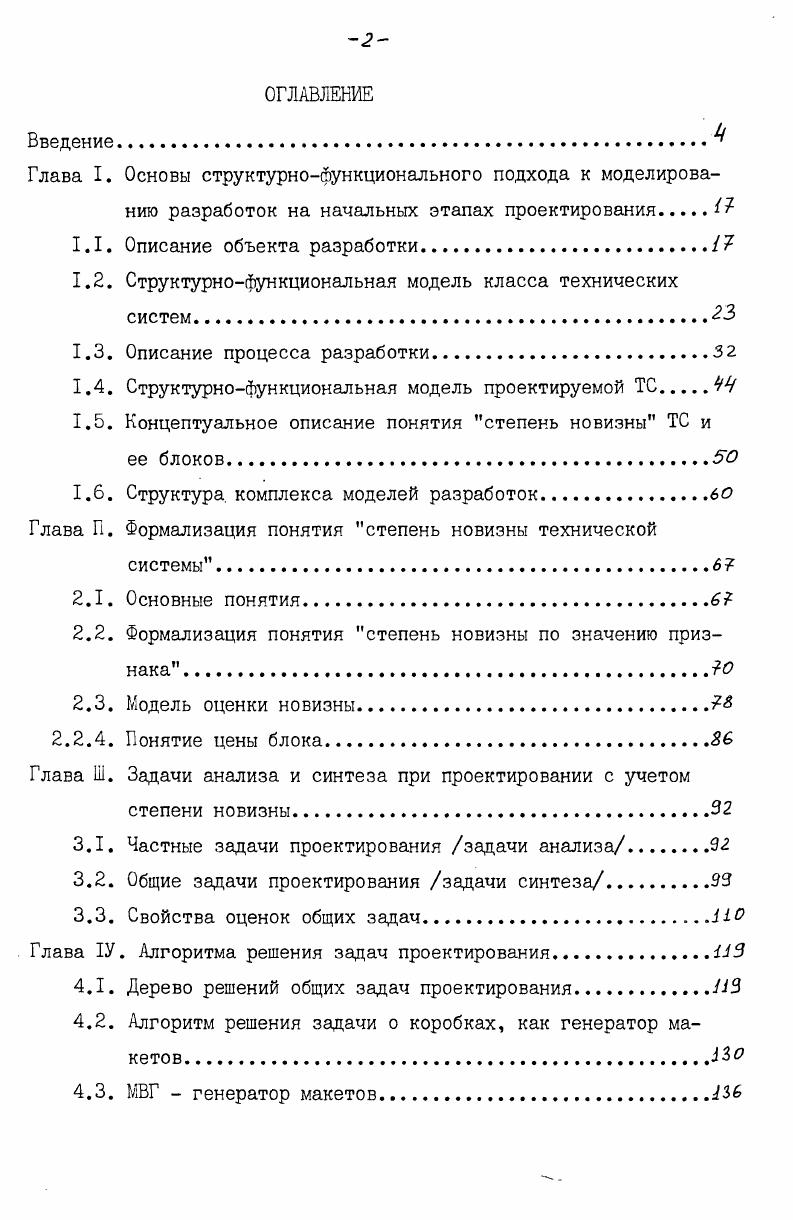

ОГЛАВЛЕНИЕ
Введение
Глава I. Основы структурнофункционального подхода к моделированию разработок на начальных этапах проектирования

1.1. Описание объекта разработки.

1.2. Структурнофункциональная модель класса технических систем

1.3. Описание процесса разработки

1.4. Структурнофункциональная модель проектируемой ТС ЧН

1.5. Концептуальное описание понятия степень новизны ТС и ее блоков

1.6. Структура комплекса моделей разработок.во

Глава П. Формализация понятия степень новизны технической

системы6
2.1. Основные понятия6
2.2. Формализация понятия степень новизны по значению признакао
2.3. Модель оценки новизны.
2.2.4. Понятие цены блока
Глава Ш. Задачи анализа и синтеза при проектировании с учетом
степени новизны.
3.1. Частные задачи проектирования задачи анализа
3.2. Общие задачи проектирования задачи синтеза
3.3. Свойства оценок общих задач.НО
Глава 1У. Алгоритма решения задач проектированияИЗ
4.1. Дерево решений общих задач проектирования.ИЗ
4.2. Алгоритм решения задачи о коробках, как генератор макетов.1
4.3. МВГ генератор макетов.

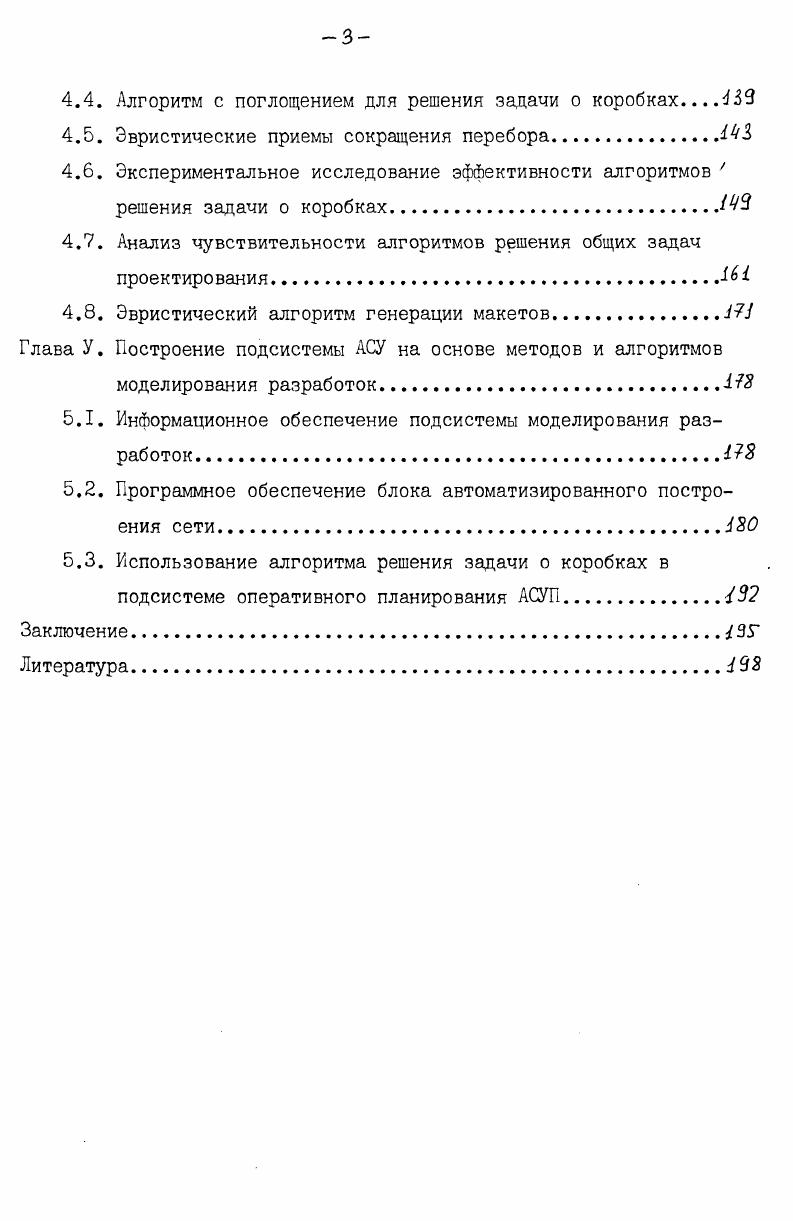

4.4. Алгоритм с поглощением для решения задачи о коробках
4.5. Эвристические приемы сокращения перебора.
4.6. Экспериментальное исследование эффективности алгоритмов 7 решения задачи о коробках
4.7. Анализ чувствительности алгоритмов решения общих задач проектирования
4.8. Эвристический алгоритм генерации макетов.
Глава У. Построение подсистемы АСУ на основе методов и алгоритмов
моделирования разработок.
5.1. Информационное обеспечение подсистемы моделирования разработок.
5.2. Программное обеспечение блока автоматизированного построения сети.
5.3. Использование алгоритма решения задачи о коробках в подсистеме оперативного планирования АСУП
Заключение
Литература


Внешние функции являются существенными при взаимодействии объекта разработки о другими системами. Состав признаков, входящих в описание отдельной функции ТС, и их значения определяют степень удовлетворения данной системой соответствующей потребности. Как отмечалось в [] , применяемое в проектировании технических объектов понятие "моделирование" обычно связывают с созданием упрощенного количественного описания объекта проектирования. Характерной особенностью такого описания является то, что оно не отражает в полной мере все особенности и характеристики ТС и адекватно объекту, только в смысле целей исследования. Опираясь на средства и методы общей теории систем и системото-логии [,] и исходя из постановки проблемы и введенного определения технической системы, целесообразно описать ТС в виде отрук-щурно-функциональной модели, отражающей блочный состав системы, функции системы и нходядих в ее состав блоков, признаки, характеризующие систему, и их взаимосвязи. Таким образом, считается, что имеет место следующее предложение. Предложение I. Ф . ХД. Всё множество признаков (Я, X) (по наименованиям и значениям) может быть разбито на ряд подмножеств, в общем случае переселяющихся 4 Ху, ( Х% , ХГг,. Хуз соответственно), которые отображают функции на множество признаков X . Причём: X = Х% иХ^и. У/ е Ф. Уа & Ф => Ху. Название "номинальный" отражает тот факт, что такой признак дает лишь ничем не связанные "имена" объектам; название "классификационный" отражает факт задания группировки объектов в соответствии с одинаковыми именами (значениями) признака. Например, таким признаком является признак "тип охлаждения", имеющий имена (значения): водяное, масляное и т. Множество имен удобно представить в виде числовой последовательности: I, 2, . Частным случаем классификационных признаков (цри п. I или О (в числовом выражвнии). Бинарные признаки фиксируют наличие иди отсутствие у объекта того или иного свойства, например, необходимость стабилизации частоты и т. Количественными признаками являются все те признаки, значения которых могут быть выражены в некоторых единицах измерения и ото-бражаютоя либо точкой на непрерывной числовой оси, например -"давление в системе"; либо точкой из заданной целочисленной последовательности, нацример - "число каналов". В соответствии с разделением функций системы на внешние и внутренние, все признаки могут быть разделены на внешние и внутренние в зависимости от того, в описания каких функций они входят [, ]. Все внешние признаки существенны с точки зрения функционирования объекта на макроуровне (в надсистеме), входят в техническое описание разработанной ТС и должны входить в технические требования на разработку новой системы. Внутренние признаки в технических требованиях не упоминаются, их перечень и смысл выясняются после синтеза структуры системы. Для каждого компонента состава ТС (блока) его внешние признаки принадлежат некоторой совокупности внешних и внутренних признаков системы. Признаки, совокупность которых достаточна для адекватного поставленной задаче описания объекта и его блоков на макроуровне,назовем оущеотвенныии признаками. Вс ) и перечнем элементов каждого типа ( п. V;) , где Д/. Состав (ё, В ) , наряду с характеристикой связей элементов состава определяют структуру (конфигурацию) системы. Определение 1. Ф - функции, выполняемые блоком в ТС (это могут быть как внешние системные, так и внутрисистемные функции); Л, Л ** мно~ жества, соответственно, наименований и значений признаков, входящих в описание блока и его функций. При используемом двухуровневом представлении технической системы компоненты состава в описании блока отсутствуют (хотя на более глубоком уровне рассмотрения блок сам является технической системой и может быть описан тройкой <ф, (X, хЛ (5,в)> ). Между всеми элементами тройки <Ф, (X, X), (І, 6) > В описании системы существуют взаимосвязи. В свою очередь каждый из блоков может выполнять как одну, так и несколько функций. Причём, ЯР, и ЯРл и. ЯР/г = Ф или і! Я*. Аналогично,каждому блоку
