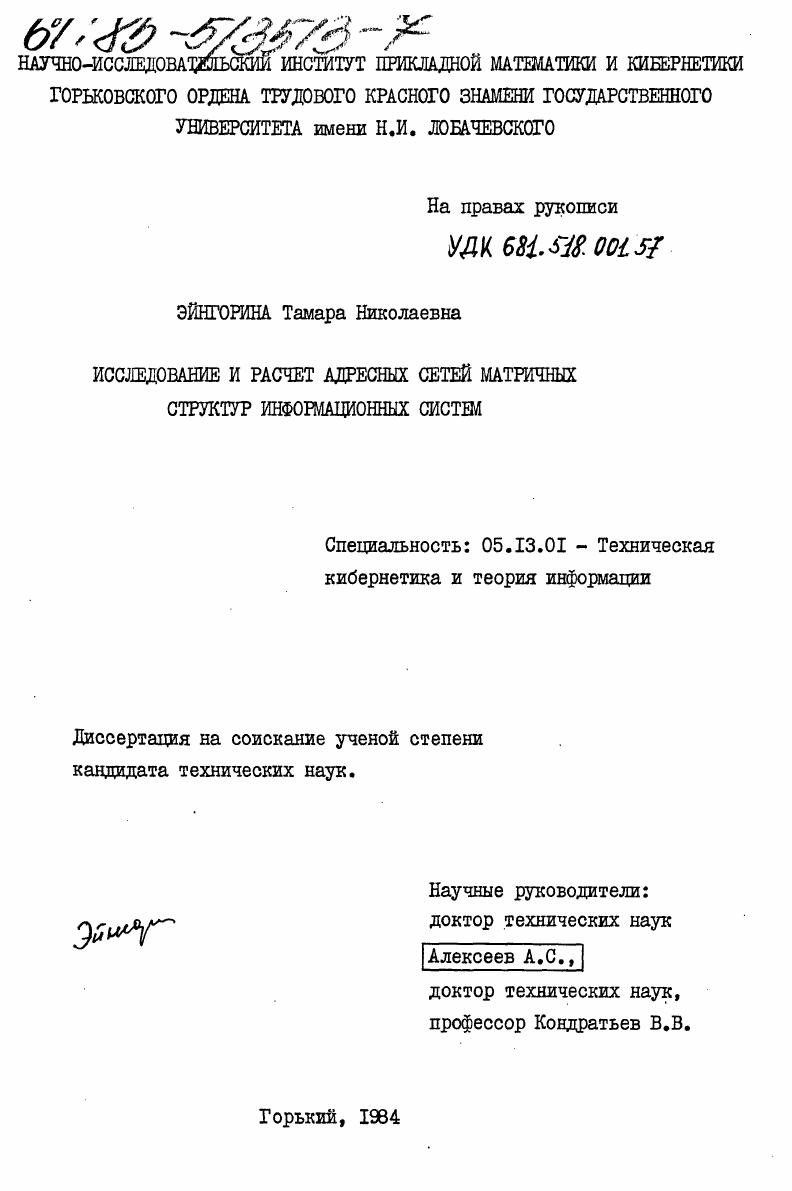

Исследование и расчет адресных сетей матричных структур информационных систем

• Автор: Эйнгорина, Тамара Николаевна
• Шифр специальности: 05.13.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Горький
• Количество страниц: 222 c. : ил

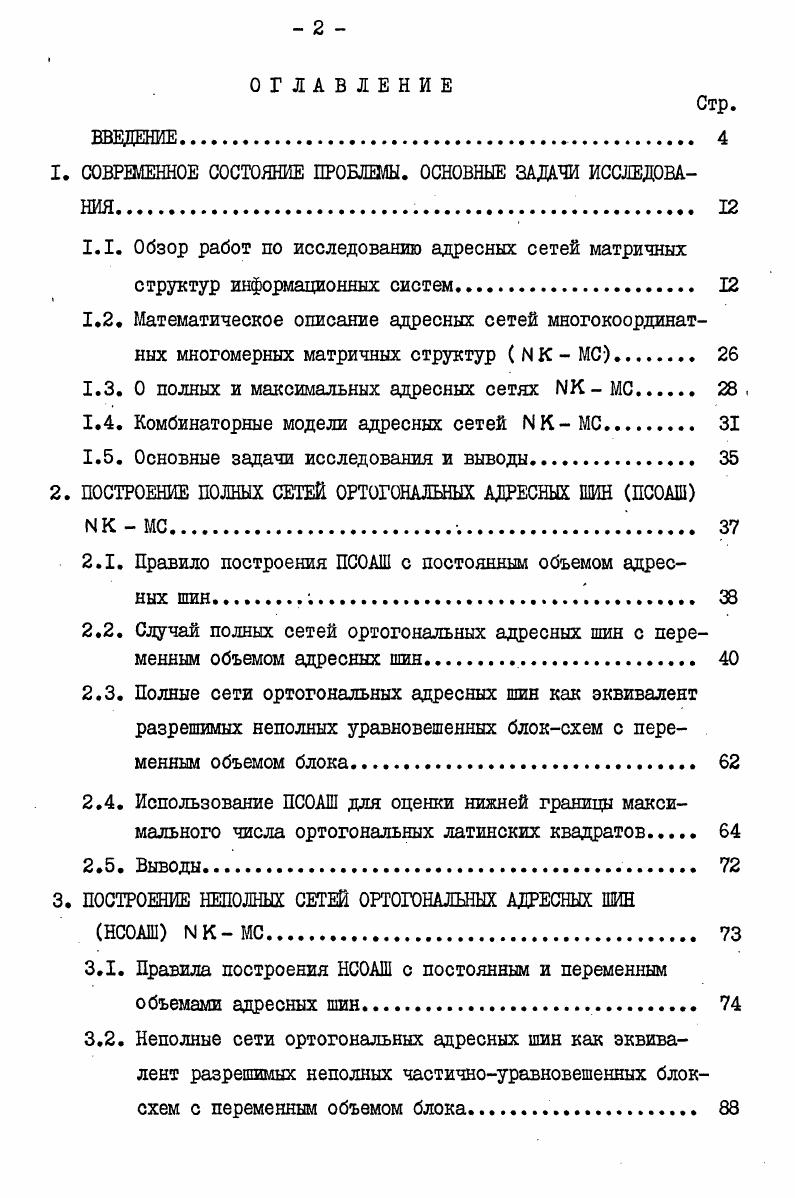

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СОВРЕМЕННОЕ СОСТОЯНИЕ ПРОБЛЕМЫ. ОСНОВНЫЕ ЗАДАЧИ ИССЛЕДОВАНИЯ.

1.1. Обзор работ по исследованию адресных сетей матричных структур информационных систем
1.2. Математическое описание адресных сетей многокоординатных многомерных матричных структур К МС.

1.3. О полных и максимальных адресных сетях МК МС ,

1.4. Комбинаторные модели адресных сетей 1 МС.

1.5. Основные задачи исследования и выводы.

2. ПОСТРОЕНИЕ ПОЛНЫХ СЕТЕЙ ОРТОГОНАЛЬНЫХ АДРЕСНЫХ ШИН ПСОАШ

ЫКМС.

2.1. Правило построения ПСОАШ с постоянным объемом адрес

ных шин
2.2. Случай полных сетей ортогональных адресных шин с переменным объемом адресных шин.
2.3. Полные сети ортогональных адресных шин как эквивалент разрешимых неполных уравновешенных блоксхем с переменным объемом блока.
2.4. Использование ПСОАШ для оценки нижней границы максимального числа ортогональных латинских квадратов
2.5. Выводы
3. ПОСТРОЕНИЕ НЕПОЛНЫХ СЕТЕЙ ОРТОГОНАЛЬНЫХ АДРЕСНЫХ ШИН
НСОАШ К МС.
3.1. Правила построения НСОАШ с постоянным и переменным объемами адресных шин
3.2. Неполные сети ортогональных адресных шин как эквивалент разрешимых неполных частичноуравновешенных блоксхем с переменным объемом блока
Стр.

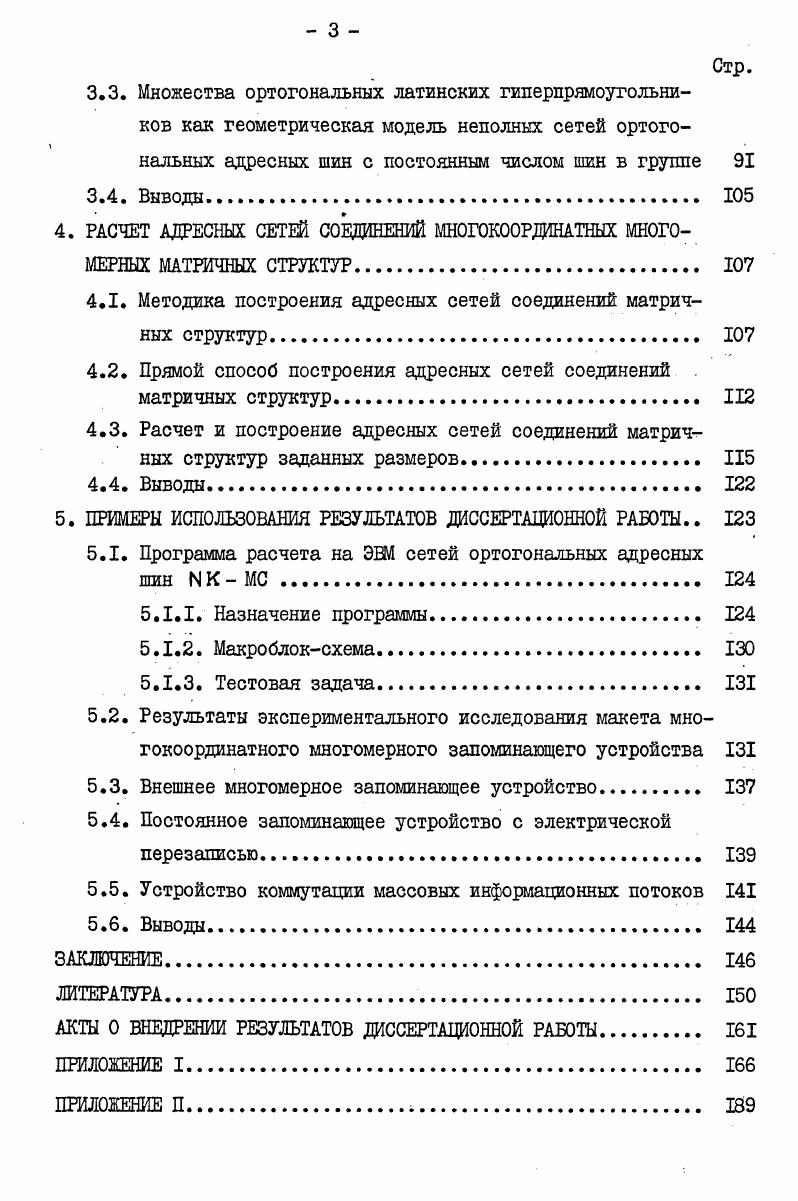

33. Множества ортогональных латинских гиперпрямоугольников как геометрическая модель неполных сетей ортого
нальных адресных шин с постоянным числом шин в группе
3.4. Выгоды.
4. РАСЧЕТ АДРЕСНЫХ СЕТЕЙ СОЕДИНЕНИЙ МНОГОКООРДИНАТНЫХ МН0Г0МЕРНЫХ МАТРИЧНЫХ СТРУКТУР.
4.1. Методика построения адресных сетей соединений матричных структур
4.2. Прямой способ построения адресных сетей соединений матричных структур
4.3. Расчет и построение адресных сетей соединений матричных структур заданных размеров
4.4. Выводы.
5. ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ РЕЗУЛЬТАТОВ ДИССЕРТАЦИОННОЙ РАБОТЫ
5.1. Программа расчета на ЭВМ сетей ортогональных адресных
шин К МС
5.1.1. Назначение программы.
5.1.2. Макроблоксхема
5.1.3. Тестовая задача
5.2. Результаты экспериментального исследования макета многокоординатного многомерного запоминающего устройства
5.3. Внешнее многомерное запоминающее устройство
5.4. Постоянное запоминающее устройство с электрической перезаписью
5.5. Устройство коммутации массовых информационных потоков
5.6. Выводы.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Можно строить прошивки, в которых каждый двоичный разряд номера прошивки, проходящей через данный запоминающий элемент, определяется только по тем же разрядам номеров строки и столбца, в которых этот элемент лежит; показано, что максимальное число таких прошивок равно трем, при этом дополнительно к координатным добавляется еще одна. Показано также, что число возможных прошивок значительно увеличивается, если строить прошивки, обладающие дешифрацией, при которой і - й двоичный разряд номера элемента прошивки определяется только по двум определенным координатам некоторого вектора, которые являются двоичными разрядами номеров строки и столбца, при этом для разных систем С-й разряд номера элемента прошивки определяется по разным координатам вектора. Таких прошивок не может быть более 2іоцігп+і . Во всех упомянутых работах рассматривались множества прошивок только в матричных структурах запоминающих устройств размера (л х п) или [пхпхп] , где л - степень простого числа. От этого отклонились авторы работы [] , предложившие метод построения эквидистантных кодов, эквивалентный построению прошивок ЗУ объема (рЛ< х р*г) , гдес^<<*г - целые положительные числа, большие двух, р - простое число. Следует подчеркнуть еще, что в работах [ - ] матричные структуры ЗУ рассматривались либо в виде плоской квадратной платы, либо в виде куба с ребром п , а элементы прошивок в таких структурах состояли из п запоминающих элементов, или как ниже для краткости будем говорить имели одинаковый объем п . ЗУ размера (^5°^ * р**'} , при этом прошивки опять-таки имели постоянный объем элемента, но равный . Несколько ранее в работе [4б] матричная структура ЗУ стала рассматриваться в более общем виде гиперпрямоугольника размера (п1хпгх. Л/ г 2. УК-ЗУ по сравнению с традиционными плоскими ЗУ того же объема. Позднее, обобщая аналогичные результаты работам] на случай /V - координатных К- мерных ЗУ, в работах [, ] было показано, что теоретическое построение областей работоспособности таких ЗУ и анализ устойчивости позволяют на этапе эскизного проектирования сравнивать различные варианты структур ЛУК - ЗУ и выбирать наиболее подходящий, исходя из технологических требований, предъявляемых к идентичности и стабильности параметров запоминающих элементов и схем управления, с одной стороны, и требований информационной надежности Л/К- ЗУ, с другой. С помощью полученных в работах формул можно определить оптимальные (по критерию максимальной информационной надежности) значения предельных допусков на разброс входных параметров рабочих элементов и амплитуд селектирующих токов из-за неидентичности и нестабильности. Можно также определять устойчивость режимов работы Л/К - ЗУ в условиях действия дестабилизирующих факторов (температуры, давления, радиации и др. ЗУ многокоординатных матричных структур с К - кратным совпадением сигналов позволяет в шине съема информации значительно снизить помехи, обусловленные неидентичностью запоминающих элементов, в результате чего появляется возможность строить ЗУ большой емкости с высокой надежностью. Идеи и методы, впервые возникшие и нашедшие развитие в задачах структурной оптимизации /УК - ЗУ, получили дальнейшее использование в системах автоматизации сложных объектов при измерении ряда их параметров, таких как поля температур и напряжений, связанном с коммутацией аналоговых сигналов малого уровня. С этой целью были разработаны матричные коммутаторы на магнитоуправляемых герметизированных контактах (Ж), высокий коэффициент возврата которых позволяет осуществлять схемы совпадения на их управляющих обмотках. В работе [4] приведен пример построения двухпроводного коммутатора на Ж типа МКВ-1, матричное управление в котором организовано на основе использования двухкоординатной двухмерной матричной структуры аналогично процессу селекции в плоских матричных запоминающих устройствах. В описываемом коммутаторе гер-коны управляются магнитным полем взаимно перпендикулярных катушек, внутри которых на местах пересечения они расположены. Ж, которые соответственно равны 2. Кроме того, двухпроводной коммутатор прост в управлении по сравнению с диодно-релейной матрицей, т.
