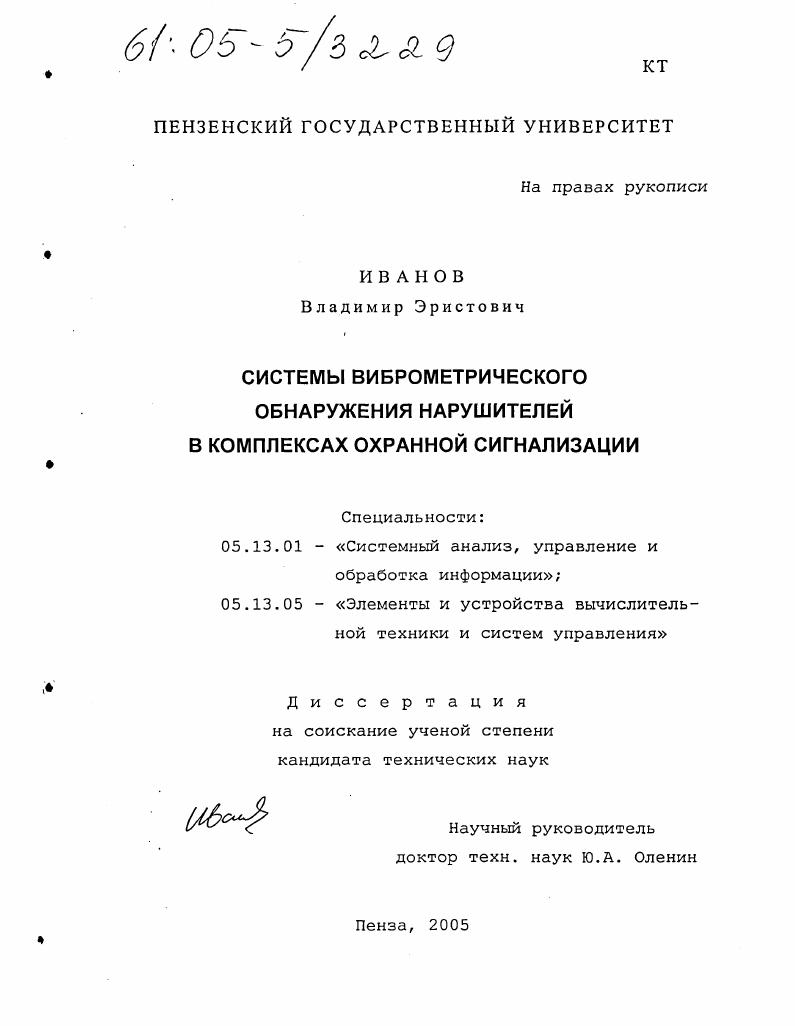

Системы виброметрического обнаружения нарушителей в комплексах охранной сигнализации

• Автор: Иванов, Владимир Эристович
• Шифр специальности: 05.13.01, 05.13.05
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Пенза
• Количество страниц: 187 с. : ил.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ.
ГЛАВА 1. АНАЛИЗ ПРОЦЕССОВ СИГНАЛООБРАЗОВАНИЯ В ТРИБОЭЛЕКТРИЧЕСКИХ КАБЕЛЬНЫХ СРЕДСТВАХ ОБНАРУЖЕНИЯ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОНИЙ.
1.1. Анализ виброметрических средств обнаружения как класса периметровых технических средств охраны.

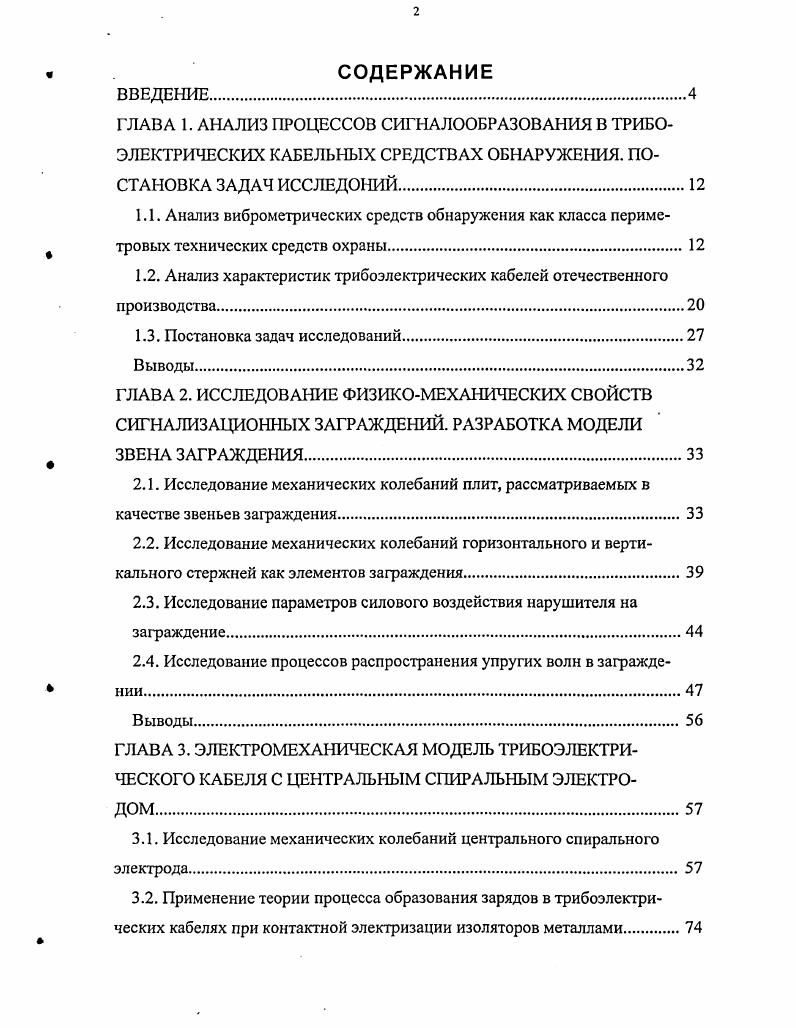

1.2. Анализ характеристик трибоэлектрических кабелей отечественного производства

1.3. Постановка задач исследований

ГЛАВА 2. ИССЛЕДОВАНИЕ ФИЗИКОМЕХАНИЧЕСКИХ СВОЙСТВ СИГНАЛИЗАЦИОННЫХ ЗАГРАЖДЕНИЙ. РАЗРАБОТКА МОДЕЛИ ЗВЕНА ЗАГРАЖДЕНИЯ.
2.1. Исследование механических колебаний плит, рассматриваемых в качестве звеньев заграждения
2.2. Исследование механических колебаний горизонтального и вертикального стержней как элементов заграждения.

2.3. Исследование параметров силового воздействия нарушителя на заграждение.

2.4. Исследование процессов распространения упругих волн в заграждении.

ГЛАВА 3. ЭЛЕКТРОМЕХАНИЧЕСКАЯ МОДЕЛЬ ТРИБОЭЛЕКТРИЧЕСКОГО КАБЕЛЯ С ЦЕНТРАЛЬНЫМ СПИРАЛЬНЫМ ЭЛЕКТРОДОМ.
3.1. Исследование механических колебаний центрального спирального электрода.
3.2. Применение теории процесса образования зарядов в трибоэлектрических кабелях при контактной электризации изоляторов металлами
Выводы.
ГЛАВА 4. ОБОБЩЕННАЯ МОДЕЛЬ СИГНАЛООБРАЗОВАНИЯ В ВИБРОМЕТРИЧЕСКЙХ СРЕДСТВАХ ОБНАРУЖЕНИЯ
4.1. Описание процессов сигналообразования в протяженных трибоэлсктричсских кабелях. Синтез входного преобразователя.
4.2. Обобщенная модель системы нарушительзаграждениеЧЭ сигнализационное устройство.
4.3. Оценка влияния помеховых факторов на виброметрическоесредство обнаружения в реальных условиях эксплуатации
ГЛАВА 5. АДЕКВАТНОСТЬ РАЗРАБОТАННЫХ МОДЕЛЕЙ. ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ ВИБРОМЕТРИЧЕСКОГО СРЕДСТВА ОБНАРУЖЕНИЯ НА ОСНОВЕ ТРИБОЭЛЕКТРИЧЕСКОГО КАБЕЛЯ
5.1. Экспериментальные исследования.
5.2. Проверка адекватности моделей
5.3. Определение структурной схемы виброметрического средства обнаружения и алгоритма обработки сигналов
5.4. Техническая реализация виброметрического средства обнаружения 2 Выводы
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ


Подана заявка на оформление патента МПК , от Способ виброметрического обнаружения нарушителей и устройство для его осуществления. Структура и объем работы Диссертационная работа состоит из введения, пяти глав, заключения, списка литературы из 3 наименований, изложенных на 5 страницах машинописного текста и приложений к работе на страницах, включая рисунков и 4 таблицы. Результаты исследования системных связей и закономерностей функционирования виброметрических систем обнаружения нарушителей. Обобщенная модель системы нарушитель заграждение ЧЭ сигнализационное устройство, учитывающая закономерности протекающих процессов в элементах системы на разных физических уровнях. Методика оценки влияния внешних помеховых факторов на вероятность обнаружения и период ложного срабатывания в процессе эксплуатации системы . Модели трибоэлектрического кабеля и входного преобразователя, отличающиеся описанием процесса сигналообразования при игольчатой контактной электризации изоляторов металлами с учетом конструктивных особенностей кабеля. Алгоритм обработки сигналов и методика выполнения этапов создания виброметрических систем обнаружения нарушителей на основе трибоэлектрического кабеля с центральным спиральным электродом. Модели заграждения и ЧЭ, отличающиеся описанием механических колебательных процессов при воздействии нарушителя. ГЛАВА 1 АНАЛИЗ ПРОЦЕССОВ СИГНАЛООБРАЗОВАНИЯ В ТРИБОЭЛЕКТРИЧЕСКИХ КАБЕЛЬНЫХ СРЕДСТВАХ ОБНАРУЖЕНИЯ. ПОСТАНОВКА ЗАДАЧ ИССЛЕДОВАНИИЙ. В данной главе анализируется состояние рынка ВСО, приводятся характеристики известных виброметрических систем. Проводится классификация заграждений. Анализируются конструкция и характеристики трибоэлектрических кабелей отечественного производства. Приводятся задачи исследований. Для защиты периметров охраняемых объектов используются ТСО на основе различных физических принципов, среди которых подлежат рассмотрению виброметрические средства или системы обнаружения. Эти средства предназначены для организации сигнализационного заграждения и обеспечивают фиксацию механических колебаний, вызываемых воздействием нарушителя при разрушении или преодолении физического препятствия 1. Особенность ВСО заключается в том, что ЧЭ системы располагаются непосредственно на инженерном заграждении, а зона обнаружения совпадает с плоскостью заграждения, поэтому не требуется зоны отчуждения для организации рубежа охраны в отличии, например, от радиолучевых средств обнаружения. Несомненными достоинствами ВСО является пассивный принцип действия, характеризующийся отсутствием электромагнитных излучений в пространство. При скрытой установке ЧЭ, ВСО не могут быть обнаружены средствами радиоэлектронной разведки. Достоинством является также широкое многообразие используемых физических барьеров. АКЛ АСКЛ или ПЗ. Пример сигнализационного заграждения приведен на рисунке 1. ЧЭ, 3 скоба крепления, 4 БОС Рисунок 1. Сигнализационное заграждение. Попытка преодоления нарушителем заграждения путем перелаза или разрушения приводит к силовому воздействию на заграждение. В процессе воздействия на заграждение внутри него возникают колебательные волновые процессы которые распространяются в толще заграждения. Протяженный кабельный ЧЭ регистрирует дошедшие до него колебания, превращая их в электрический сигнал который передается в БОС для дальнейшей обработки и выдачи сигнала срабатывания сигнала тревоги. Техникоэксплуатационные характеристики этих ВСО приведены в таблице 1. Таблица 1. Фирма, компания страна Мах длю а йтокирусмого заграждения, м Напряжение питания, В . По ребляе шк,тА Диапазон экотл. С Размеры БОС,мм Удел. Сисгема СРЬ 8Та1х1ап1 Италия x0 ИЛ6 0 . Система IiX 5акаг4ТИ1Г Каната x0 . Система Е3здя иомаиапй 8спаг8Ссйаг Каната 0 0 . Система i0 Сахшр Англия 0 0 . Система Скххцдр Англия 0 . Система Ii0 Соцшр Англия 8 . Система i Оххрир Англия 4x0 0 . Италия 0, x0 0 . М.Извсщагель i Серии V 2x . Дельфн тМ ДГУП Дедал ФГУП СНПООло рою x5 5 . ВСО ДельфинМП ДГУП Дедал ФГУП ашоалс рон x5 . Извешагель Гюрза5П ЗАО ФактальСБ 0 7 1,5 3,5 . Прибор Гсаотраф1 ФГУП НИКИРЭТ 0 . ВСО ГодографСМВ1СБ ФГУП никгаот x0 8 .
