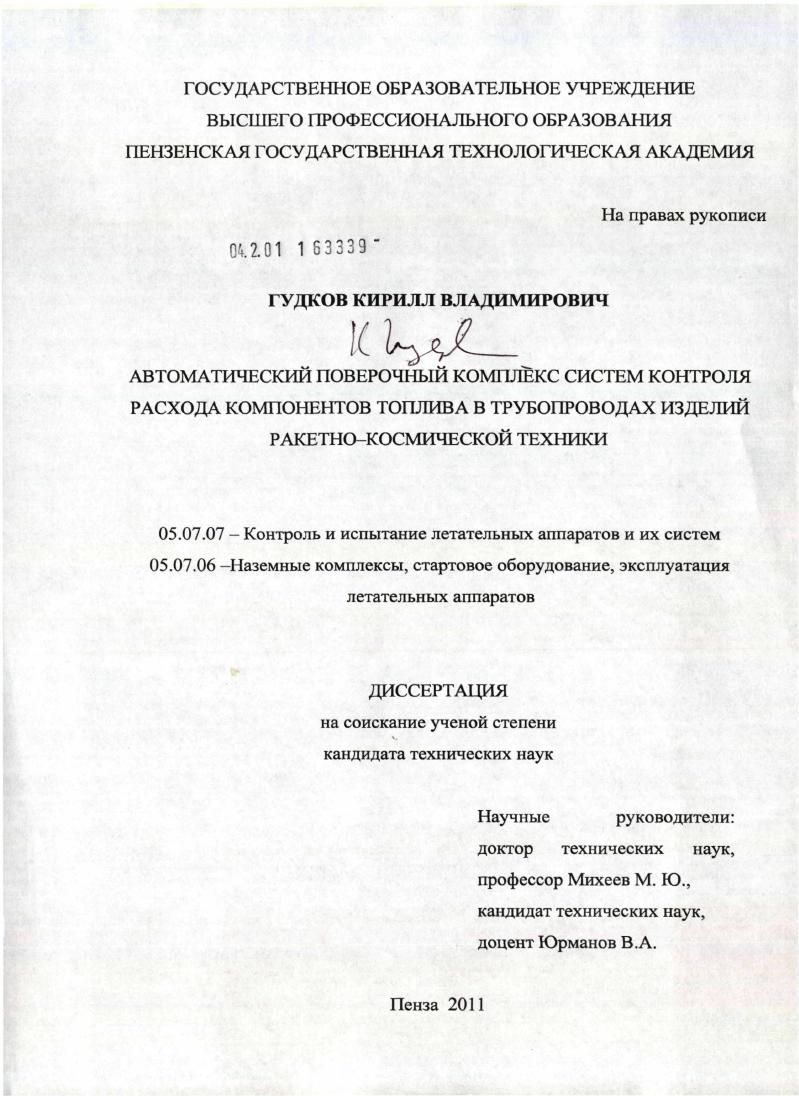

Автоматический поверочный комплекс систем контроля расхода компонентов топлива в трубопроводах изделий ракетно-космической техники

• Автор: Гудков, Кирилл Владимирович
• Шифр специальности: 05.07.07, 05.07.06
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Пенза
• Количество страниц: 158 с. : ил.

ВВЕДЕНИЕ

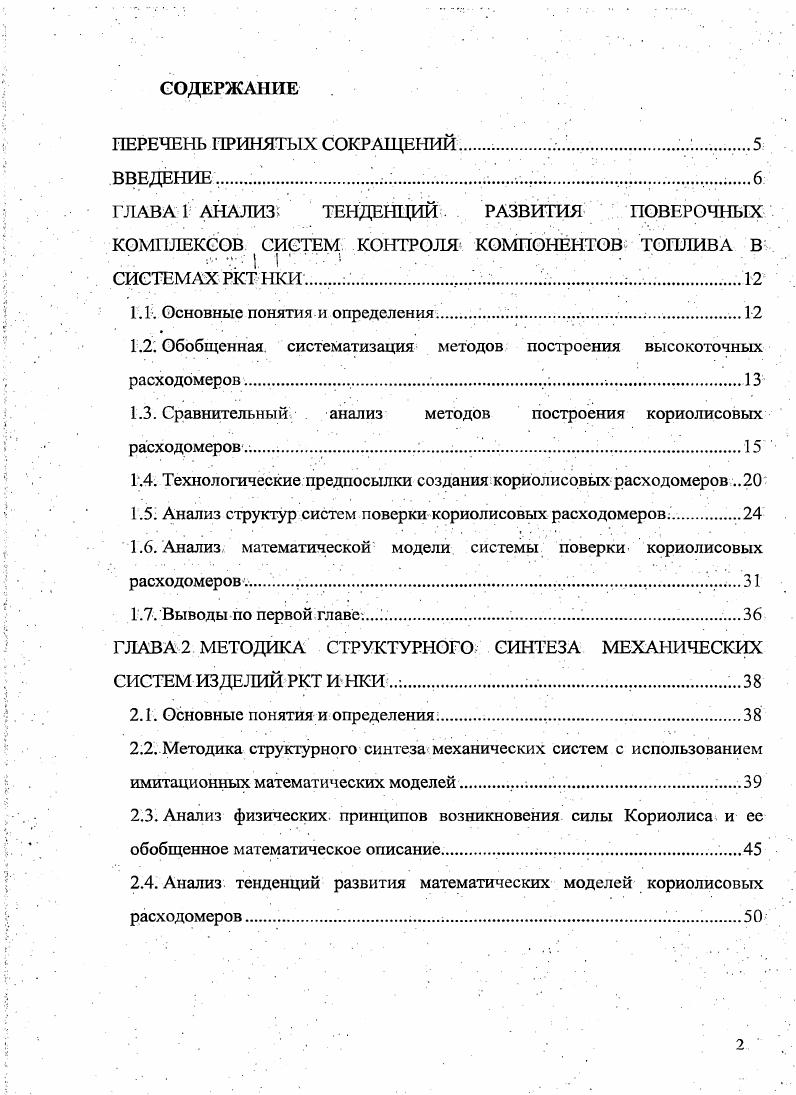

ГЛАВА 1 АНАЛИЗ ТЕНДЕНЦИЙ. РАЗВИТИЯ ПОВЕРОЧНЫХ КОМПЛЕКСОВ СИСТЕМ КОНТРОЛЯ КОМПОНЕНТОВ ТОПЛИВА В
1 . . .

СИСТЕМАХ РКТ НКИ

1.1. Основные понятия и определения

1.2. Обобщенная, систематизация методов построения высокоточных ра сходомеров

1.3. Сравнительный анализ методов построения кориолисовых расходомеров .

1.4. Технологические предпосылки создания кориолисовых расходомеров 1.5 Анализ структур систем поверки кориолисовых расходомеров.

1.6. Анализ математической модели системы поверки кориолисовых расходомеров .

1.7. Выводы по первой главе.

ГЛАВА 2 МЕТОДИКА СТРУКТУРНОГО. СИНТЕЗА МЕХАНИЧЕСКИХ СИСТЕМ ИЗДЕЛИЙ РКТ ИНКИ. .

2.1. Основные понятия и определения
2.2. Методика структурного синтеза механических систем с использованием имитационных математических моделей
2.3. Анализ физических принципов возникновения силы Кориолиса и ее обобщенное математическое описание .
2.4. Анализ тенденций развития математических моделей кориолисовых расходомеров .
2.5. Методика реализации имитационных математических моделей прямотрубных кориолисовых расходомеров в среде МайаЬ тШткЗипМескатсз
2.6. Анализ канонической модели прямотрубного кориолисового расходомера.
2.7. Исследование воздействий на примере канонической модели прямотрубного кориолисового расходомера.
2.8. Выводы по второй главе.
ГЛАВА 3 СИНТЕЗ ИМИТАЦИОННОЙ МАТЕМАТИЧЕСКОЙ МОДЕЛИ КР ИТ В СРЕДЕ МАТЬ А В МииШВ1ММЕСНЛМСВ.
3.1. Основные понятия и определения.
3.2. Методика совершенствования кориолисовых расходомеров .
3.3. Способ определения массового расхода, основанный на измерении инерционных сил.
3.4. Синтез обобщенной модели, обеспечивающей улучшение метрологических характеристик.
3.5. Моделирование внешнего вибрационного воздействия на КР ИТ
3.6. Варианты конструкции КР ИТ.
3.7. Выводы по третьей главе
ГЛАВА 4 РАЗРАБОТКА МЕТОДИКИ ПОВЕРКИ КОРИОЛИСОВЫХ РАСХОДОМЕРОВ
4.1. Основные понятия и определения.
4.2. Реализация способа определения массового расхода, основанного на измерении инерционных сил при создании поверочного комплекса
4.3. Синтез технического решения кориолисова расходомера.
4.4. Цифровая обработка сигнала
4.5. Синтез технического решения поверочного комплекса.
4.6. Выводы по четвертой главе.
ЗАКЛЮЧЕНИЕ.
СПИСОК ЛИТЕРАТУРЫ


Методы исследования При решении поставленных задач использовались методы теоретической механики, сопротивления материалов, теории измерений численного моделирования аналоговых систем. Программный комплекс для ПЭВМ реализован в среде математического моделирования БшиИ п к тМесИат ся. Методика структурного синтеза механических систем контроля расхода компонентов топлива отличается использованием имитационных математических моделей соединительных элементов гибких тел. Методика позволила разработать математические модели прямотрубных кориолисовых расходомеров в составе поверочных комплексов измерительных преобразователей расхода компонентов топлива. Имитационные математические модели, представляющие с необходимой точностью механические системы, обеспечивают определение показателей массового расхода с требуемой точностью, а так же оценку эффективности элементов поверочных комплексов с учтом эксплуатационных факторов, воздействия среды и эксплуатационных свойств измеряемой среды. Методика определения массового расхода и техническое решение кориолисова расходомера отличаются измерением инерционных сил датчиками усилия, что позволяет исключить косвенные методы снятия, и повысить чувствительность расходомера. Г. Методика структурного синтеза механических, систем контроля. V. . Имитационные математические модели прямотрубных, кориолисовых расходомеров, входящих в. Техническое решение поверочного комплекса с . Международный, симпозиум Надежность и качество г. Пеиза,. Международная научнотехническая конференция Современные информационные технологии г. Пеиза г. XXIV международная научнотехническая конференция Математические методы и информационные, технологии в экономике, социологии и образовании г. Пенза, г. По теме диссертации, опубликовано печатных работ,в том числе статья, в журнале из перечня ВАК и патент РФ 0 Способ повышения точности. Работа состоит из введения, перечня принятых сокращений, четырех глав, заключения, списка литературы и приложения. Для создания поверочного комплекса в составе структуры контроля компонентов, топлива систем РКТ и НКИ необходимо определить качественно образцовый преобразователь, обладающий значительными потенциальными возможностями для автоматической коррекции погрешности, посредством анализа существующих теоретических подходов, к разработке методов и средств поверки измерительных преобразователей расхода. Предварительный анализ показал, что основные разработки в области построения высокоточных расходомеров велись в СССР в основном до года, однако быстрое развитие технологий особенно в области информационных технологий позволяет предположить, что они устарели как морально, так и технически. После года разработки практически не велись, и Российский рынок полностью занят иностранными фирмами производителями, такими как i i I и Ехас Согр из США 2 и i 3 из Германии, а также Датской фирмойОап1ш5 . Произведенное патентное исследование показало что в США и Европе патентов принадлежит фирме i i I. Аналогичная ситуация сложилась и в России. Поскольку, как показано выше, разработка и производство высокоточных расходомеров является важной задачей как с точки зрения обороноспособности страны, так и с точки зрения развития отечественной промышленности, а имеющиеся промышленные образцы не обеспечивают необходимых технических характеристик, представляется важным решение задач разработки современных высокоточных расходомериых систем. Для достижения поставленной цели необходимо проанализировать существующие методы построения расходомеров и выявить наиболее перспективные с точки зрения разработки высокоточных расходомерных систем. Необходимость удовлетворения разнообразных требований обусловила создание многочисленных типов измерительных преобразователей расхода, основанных на самых различных физических принципах, измерений. При. Изначений расхода,, а также из обоснованных требований к точности измерения учитывая при этом степень сложности измерительного устройства и условия его эксплуатации. Существующие измерительные преобразователи расхода жидкости можно условно разделить на приведенные ниже группы рисунок 1.
