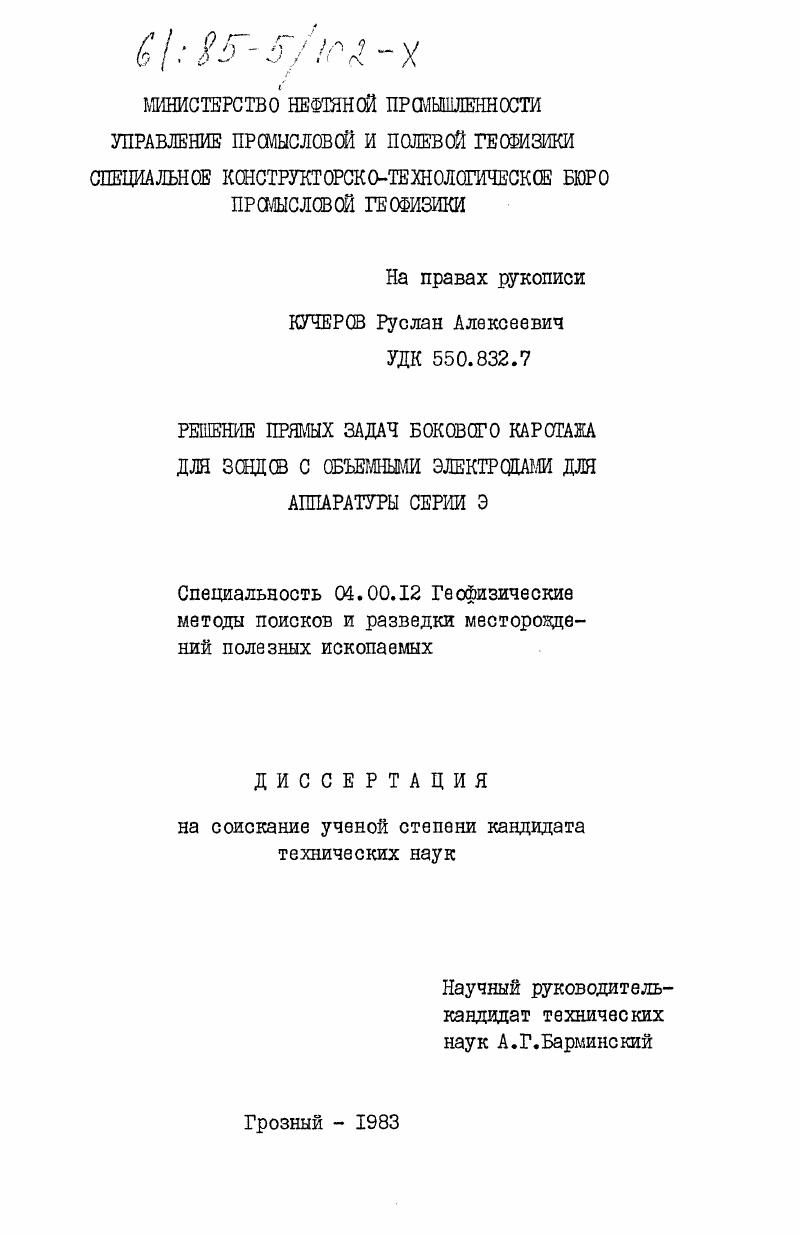

Решение прямых задач бокового каротажа для зондов с объемными электродами для аппаратуры серии Э

• Автор: Кучеров, Руслан Алексеевич
• Шифр специальности: 04.00.12
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Грозный
• Количество страниц: 156 c. : ил

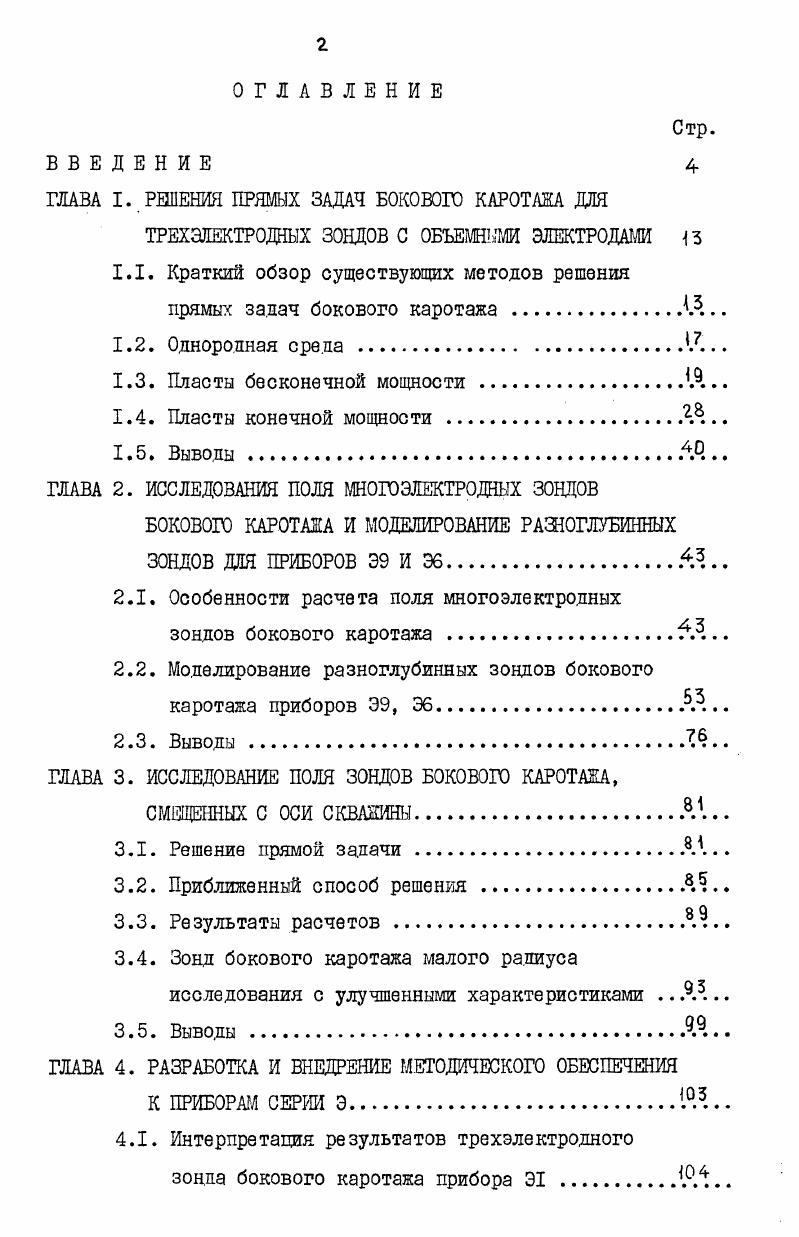

ОГЛАВЛЕНИЕ Стр.

Д Е Н И Е

. РЕШЕНИЯ ПРЯМЫХ ЗАДАЧ БОКОВОГО КАРОТАЖА ДЛЯ

ТРЕХЭЛЕКТРОДНЫХ ЗОНДОВ С ОБЪЕМНЫМИ ЭЛЕКТРОДАМИ з

.. Краткий обзор существующих методов решения

прямых задач бокового каротажа

1.2. Однородная среда

1.3. Пласты бесконечной мощности

1.4. Пласты конечной мощности

1.5. Выводы АО

2. ИССЛЕДОВАНИЯ ПОЛЯ МНОГОЭЛЕКТРОДНЫХ ЗОНДОВ

БОКОВОГО КАРОТАЖА И МОДЕЛИРОВАНИЕ РАЗНОГЛУБИННЫХ
ЗОНДОВ ДЛЯ ПРИБОРОВ Э9 И Э6 4
2.1. Особенности расчета поля многоэлектродных
зондов бокового каротажа
2.2. Моделирование разноглубинных зондов бокового
каротажа приборов Э9, Э6
2.3. Выводы
3. ИССЛЕДОВАНИЕ ПОЛЯ ЗОНДОВ БОКОВОГО КАРОТАЖА,
СМЕЩЕННЫХ С ОСИ СКВАЖИНЫ
3.1. Решение прямой задачи
3.2. Приближенный способ решения
3.3. Результаты расчетов
3.4. Зонд бокового каротажа малого радиуса
исследования с улучшенными характеристиками .
3.5. Выводы
4. РАЗРАБОТКА И ВНЕДРЕНИЕ МЕТОДИЧЕСКОГО ОБЕСПЕЧЕНИЯ
К ПРИБОРАМ СЕРИИ Э
4.1. Интерпретация результатов трехэлектродного
зонда бокового каротажа прибора Э1

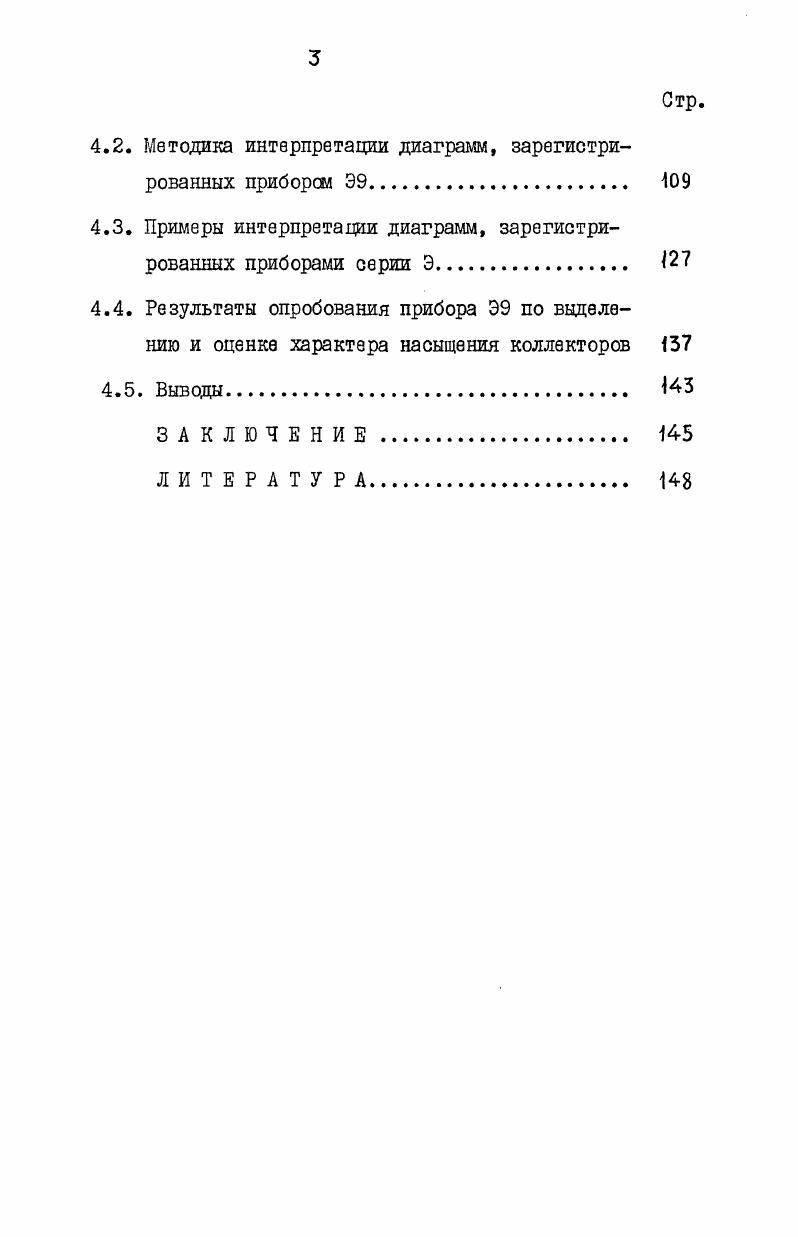

4.2. Методика интерпретации диаграмм, зарегистрированных прибором Э9.
4.3. Примеры интерпретации диаграмм, зарегистрированных приборами серии Э.
4.4. Результаты опробования прибора Э9 по выделению и оценке характера насыщения коллекторов
4.5. Выводы.
ЗАКЛЮЧЕНИЕ .
ЛИТЕРАТУРА


В четвертой главе рассматривается методика интерпретации диаграмм , зарегистрированных приборами Э1 и Э9. Дана оценка точности количественной интерпретации данных,полученных этими приборами, на основе анализа результатов теоретических расчетов. Приведены примеры интерпретации диаграмм,зарегистрированных приборами серии Э и результаты использования прибора Э9 для выделения и оценки характера насыщения коллекторов на месторождениях ЧЙАССР. Исследованы различные способы учета влияния изоляционных промежутков между электродами на показания многоэлектродных зондов бокового каротажа. Уточнен палеточный материал для трехэлектродного зонда бокового каротажа,полученный ранее на электроинтеграторе. Исследованы радиальные и вертикальные характеристики различных вариантов зондов бокового каротажа для приборов Э9 и . Результаты математического моделирования использовались для создания серийной аппаратуры и . Исследовано поле зондов бокового каротажа приборов , , Э9,Э6,ЕИК2 при смещении их с оси скважины. Э6. Разработаны Методические указания по интерпретации к приборам серии Э . Использование методического обеспечения приборов серии Э позволяет повысить геологическую эффективность геофизических исследований скважин за счет повышения точности интерпретации исходных данных, получаемых приборами Э1, , и более высокой информативности результатов исследований скважин новыми комплексными приборами. Способы решения прямой задачи бокового каротажа в средах с цилиндрическими границами раздела при осевом и эксцентричном положении зондов с объемными электродами в скважине,обеспечивающие получение точных теоретических зависимостей,необходимых для исправления показаний зондов за влияние скважины и зоны проникновения. Основанные на методике поверхностных зарядов способы решения прямой задачи бокового каротажа для зондов с объемными электродами для сред с цилиндрическими и плоскими границами пласт конечной мощности со скважиной и зоной проникновения,в которых используются аналитические решения уравнения Лапласа для точечных и кольцевых источников тока в средах с цилиндрической поверхностью раздела. Эти способы дают более точные результаты по сравнению с методами,основанными на дискретизации пространства. Теоретические зависимости показаний зондов бокового каротажа приборов Э1,Э4,Э7,АБКТ,Э9,Э6,БИК2 от параметров среды. Предложенные математические модели многоэлектродных зондов бокового каротажа с объемными электродами. Диссертационная работа выполнена автором в течение годов в Специальном конструкторскотехнологическом бюро промысловой геофизики ранее КСЕНИИ НПГ. Программирование задач,расчеты на ЭВМ под руководством и при непосредственном участии автора выполняли сотрудники СКТБ ПГ Алиев А. Г.М. Хайкина Л. П.,0йфа Р. В,,Шестакова Л. Л. и др. Теоритическая обработка результатов моделирования проводилась совместно с исследователями новых типов геофизической аппаратуры Кулигиным . Колесниковым В. ПКочетковым В. К., Проскуриным В. II. Научное руководство работами осуществлялось Барминским А. Г. Автор благодарит всех товарищей,оказавших содействие в выполнении диссертационной работы. ГЛАВА . Наиболее известным и распространенным в СССР зондом бокового каротажа с объемными электродами является трехэлектродный зонд БК3. Этот зонд состоит из центрального электрода и двух экранирующих, расположенных симметрично центральному, которые представляют собой соосные и равные по диаметру проводящие цилиндры. Вся система электродов питается током от одного источника. Зазоры между электродами обычно невелики. Все три электрода соединены гальванически через весьма малые сопротивления, и практически такой зонд можно рассматривать как единое проводящее тело. В этой главе рассмотрим разработанные авторш способы решения прямых задач бокового каротажа с объемными электродами на примере зонда БК3 изза простоты его конструкции. Интерпретация результатов бокового каротажа основана на теории, устанавливающей связь между полученными кажущимися сопротивлениями и электрическими и геометрическими параметрами среды.
