Синтез и свойства сплавов алюминия с железом и редкоземельными металлами иттриевой подгруппы

• Автор: Рахмонов, Киёмиддин Аслонхонович
• Шифр специальности: 02.00.04
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Душанбе
• Количество страниц: 118 с. : ил.

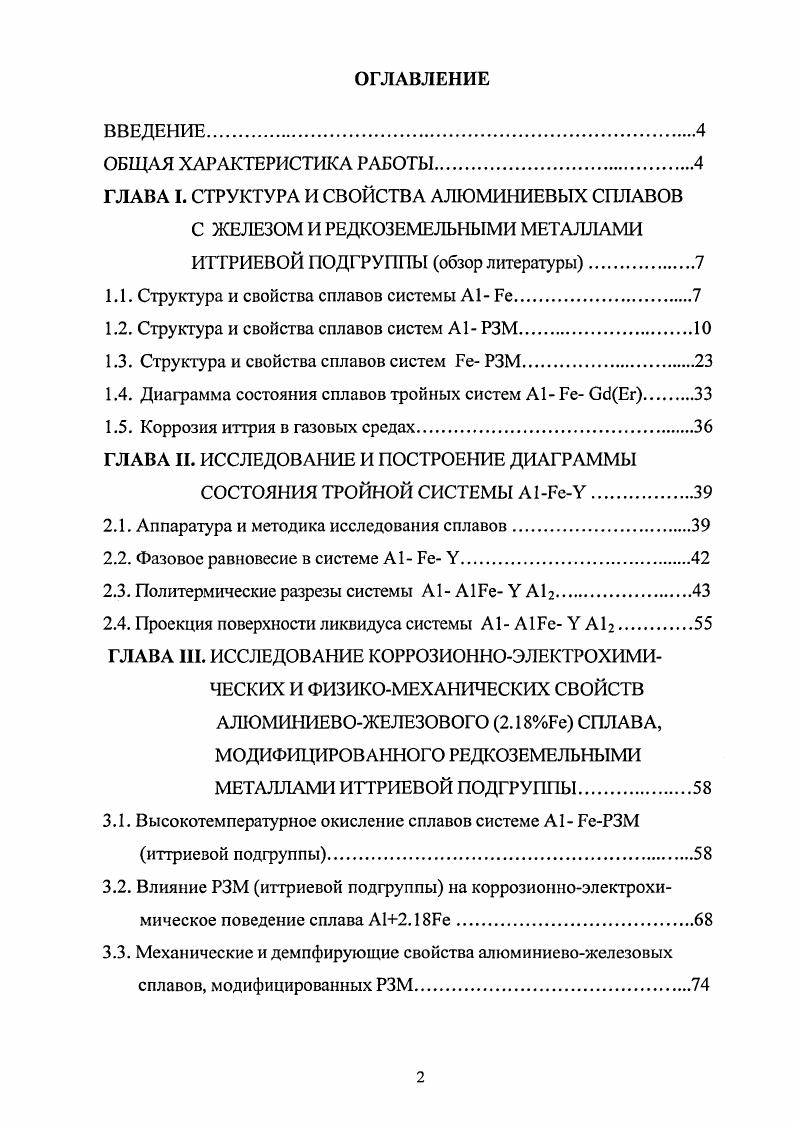

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ОБЩАЯ ХАРАКТЕРИСТИКА РАБОТЫ.

ГЛАВА I. СТРУКТУРА И СВОЙСТВА АЛЮМИНИЕВЫХ СПЛАВОВ С ЖЕЛЕЗОМ И РЕДКОЗЕМЕЛЬНЫМИ МЕТАЛЛАМИ ИТТРИЕВОЙ ПОДГРУППЫ обзор литературы

1.1. Структура и свойства сплавов системы А1 Бе

1.2. Структура и свойства сплавов систем А1 РЗМ.

1.3. Структура и свойства сплавов систем ГеРЗМ

1.4. Диаграмма состояния сплавов тройных систем А1 Ге СбЕг

1.5. Коррозия иттрия в газовых средах

ГЛАВА II. ИССЛЕДОВАНИЕ И ПОСТРОЕНИЕ ДИАГРАММЫ

СОСТОЯНИЯ ТРОЙНОЙ СИСТЕМЫ А1ГсУ

2.1. Аппаратура и методика исследования сплавов
2.2. Фазовое равновесие в системе А1 Ге У
2.3. Политермическис разрезы системы А1 АШе У АЦ.
2.4. Проекция поверхности ликвидуса системы А1 А1Ге У АЦ.
ГЛАВА III. ИССЛЕДОВАНИЕ КОРРОЗИОННОЭЛЕКТРОХИМИЧЕСКИХ И ФИЗИКОМЕХАНИЧЕСКИХ СВОЙСТВ
АЛЮМИНИЕВОЖЕЛЕЗОВОГО 2.Ге СПЛАВА, МОДИФИЦИРОВАННОГО РЕДКОЗЕМЕЛЬНЫМИ МЕТАЛЛАМИ ИТТРИЕВОЙ ПОДГРУППЫ.
3.1. Высокотемпературное окисление сплавов системе А1 ЬеРЗМ иттриевой подгруппы
3.2. Влияние РЗМ иттриевой подгруппы на коррозионноэлектрохимическое поведение сплава А12.Ге
3.3. Механические и демпфирующие свойства алюминиевожелезовых сплавов, модифицированных РЗМ

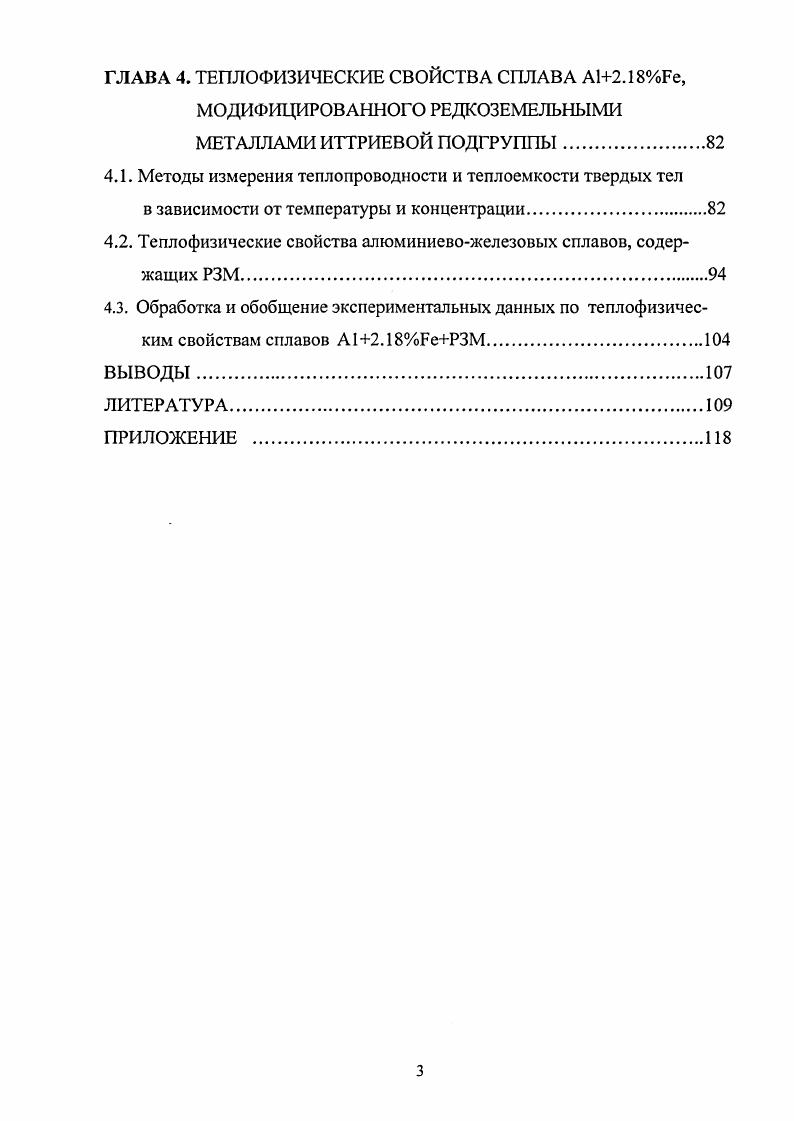

ГЛАВА 4. ТЕПЛОФИЗИЧЕСКИЕ СВОЙСТВА СПЛАВА А12.Ре, МОДИФИЦИРОВАННОГО РЕДКОЗЕМЕЛЬНЫМИ МЕТАЛЛАМИ ИТТРИЕВОЙ ПОДГРУППЫ
4.1. Методы измерения теплопроводности и теплоемкости твердых тел
в зависимости от температуры и концентрации.
4.2. Теплофизические свойства алюминиевожелезовых сплавов, содержащих РЗМ
4.3. Обработка и обобщение экспериментальных данных по теплофизическим свойствам сплавов А12.ЕеРЗМ
ВЫВОДЫ.
ЛИТЕРАТУРА


Диссертационная работа состоит из введения, четырех глав и приложения, изложена на 8 страницах компьютерного набора, включает рисунков, таблиц, библиографических наименований. ГЛАВА I. Диаграмме состояния А1Ре посвящено большое число исследований, обстоятельные обзоры которых даны в работах 14. В общем, представленные обзоры согласуются между собой, хотя в отдельных деталях не совпадают. Диаграмма состояния характеризуется наличием нескольких металлических соединений Ре3А1, г, РеА, Ре2А, РеАЬ и ограниченных твердых растворов, как со стороны железа, так и алюминия рис. Со стороны железа имеет место значительная по протяженности область твердых растворов алюминия в а Ре с ОЦК решеткой аРе. Область твердых растворов на основе уРе с ГЦК решеткой уРе является замкнутой и небольшой по протяженности. Согласно последним исследованиям 3 максимальная растворимость А1 в уРе при температуре С составляет 1,5 ат. В точке, соответствующей максимальному содержанию алюминия на границе двухфазной области уРе аРе со стороны аРе при той же температуре, концентрация А1 равна 1, ат. Ранее для максимальной растворимости А1 в уРе приводилось также значение 2,4 ат. В пределах области твердых растворов на основе аРе с ОЦК решеткой наблюдаются различные типы упорядочения. Упорядочение по типу решетки СбС1 происходит в твердых растворах, богатых А1 и рассматривается как образование фазы а2 или соединения РсА1. Считается, что упорядочение твердого раствора на основе аРе с образованием а2 РеА1 происходит как реакция упорядочения второго порядка 3 и поэтому области существования аРе и а2 разделяются одной линией. Имеется также точка зрения, что фаза а2 образуется непосредственно из расплава по перитектической реакции ЖаРе а2РеА1, протекающий при С 3. ВТ высокотемпературной и а2НТ низкотемпературной. Превращение а2 ВТ а2 НТ связано с упорядочением вакансий в решетке типа СбС1. Высокотемпературная модификация а2ВТ при понижении температуры претерпевает вторичное упорядочение а2ВТа2 по типу СбСЛ СбСГ, которое предположительно связывается с изменением типа дальнего порядка 4. Границы областей существования фаз а2ВТ, а2НТ и а2 показаны на диаграмме рис. А1, по массе
Ре Л1, ат. Рис. Диаграмма состояния системы алюминий железо 4. При температуре 2С и более низких температурах в области, соответствующей образованию твердых растворов на основе железо с ОЦК решеткой образуется фаза Ре3А1. Она имеет кристаллическую решетку, производную от ОЦК решетки железа, и достаточно широкую область гомогенности, расширяющуюся с понижением температуры. Ре3А1 при температуры 2С происходит по вырожденному перитектоидному превращению аРеа2Ре3А1 с концентрацией фазы а 2,8 ат. А1. Для максимальной точки области существования фазы Ре3А1 указываются также следующие координаты 0С и ат. А1 0С и ат. А1 0С и ат. А1 0С и ат. А1 5С и ат. А1 2. Согласно работе 3 переход аРсРе3А1 является реакцией упорядочения первого порядка, а переход Ре3А1РсА1 гомогенным. К области существования соединения Ре3Л1 примыкают две области К и К2 рис. Это области своеобразного расслаивания твердого раствора так называемое К состояние, которое наблюдается при температуре ниже 0С 3,4. Ранее в области близкой к Ре3А1, предполагалось образование соединений Ре3А, Ре7А1, однако их образование вызывает сомнение 2,5и в последующих построениях диаграммы состояния А1Рс 3,4 они не указываются. Из фаз существующих в области 0 ат. А1, лишь фаза Ре2А плавится конгруэнтно. Температура плавления С принята по данным работ 3. Фаза образуется по перитектичсской реакции Ж а2ВТе при температуре С и распадается эвтектоидно еа2ВТРеЛ при температуре С3,4. Для температуры псритсктического превращения были определены также значения , , , С 1, а для температуры эвтектоидного превращения значения , и С 1. Температура эвтектики между фазами с и Ре2А равная С, принята по данным работы 3. В то время как в работе 1 приведена температура С. Температура перитекгоидной реакции образования РеАРе2А РеА принята равной С по данным работы 1. Согласно 1,3,4 соединение РеА образуется по псритсктической реакции, температура протекания которой составляет С по 3. В работе 1, она принималось равной С.
