Разработка метода комплексного моделирования физических процессов при автоматизированном проектировании бортовых электронных устройств
- Автор:
Воловиков, Валерий Валерьевич
- Шифр специальности:
05.13.12
- Научная степень:
Кандидатская
- Год защиты:
2004
- Место защиты:
Москва
- Количество страниц:
200 с. : ил.
Стоимость:
700 р.250 руб.
до окончания действия скидки
00
00
00
00
+
Наш сайт выгодно отличается тем что при покупке, кроме PDF версии Вы в подарок получаете работу преобразованную в WORD - документ и это предоставляет качественно другие возможности при работе с документом
Страницы оглавления работы

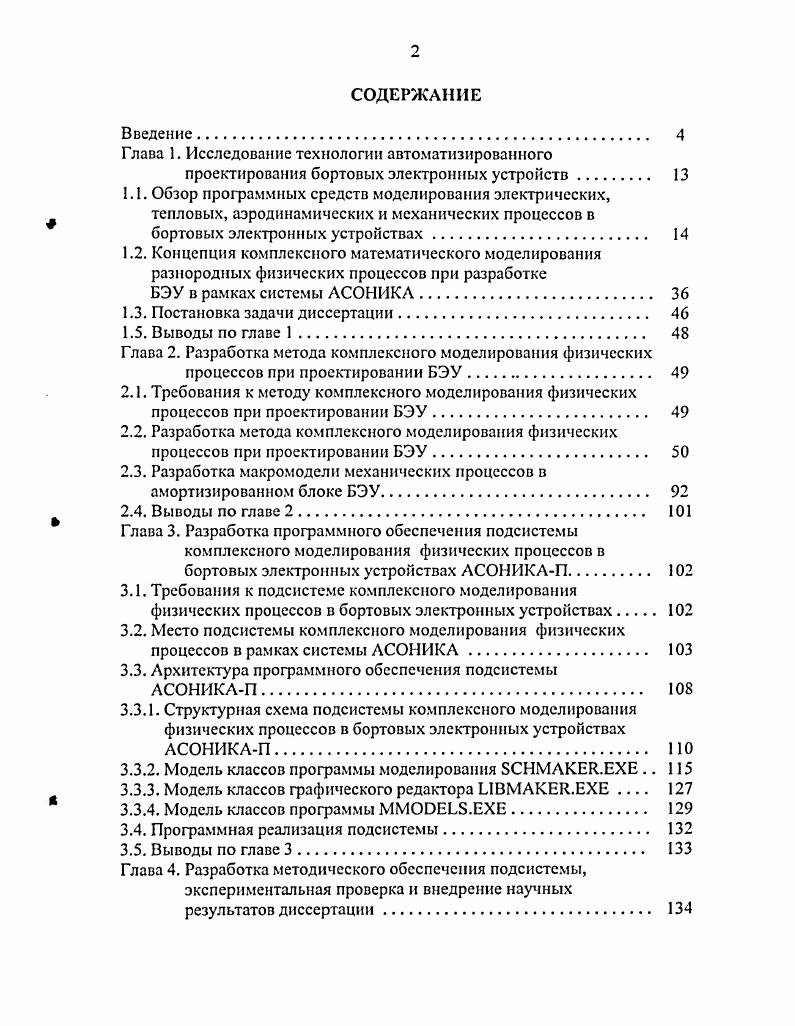

СОДЕРЖАНИЕ
Введение
Глава 1. Исследование технологии автоматизированного
проектирования бортовых электронных устройств
1.1. Обзор программных средств моделирования электрических, тепловых, аэродинамических и механических процессов в бортовых электронных устройствах.
1.2. Концепция комплексного математического моделирования разнородных физических процессов при разработке
БЭУ в рамках системы АСОНИКА.
1.3. Постановка задачи диссертации.
1.5. Выводы по главе 1.
Глава 2. Разработка метода комплексного моделирования физических
процессов при проектировании БЭУ.
2.1. Требования к методу комплексного моделирования физических процессов при проектировании БЭУ.
2.2. Разработка метода комплексного моделирования физических процессов при проектировании БЭУ.
2.3. Разработка макромодели механических процессов в амортизированном блоке БЭУ.
2.4. Выводы по главе 2
Глава 3. Разработка программного обеспечения подсистемы
комплексного моделирования физических процессов в бортовых электронных устройствах АСОНИКАП.
3.1. Требования к подсистеме комплексного моделирования физических процессов в бортовых электронных устройствах
3.2. Место подсистемы комплексного моделирования физических процессов в рамках системы АСОНИКА
3.3. Архитектура программного обеспечения подсистемы АСОНИКАП.
3.3.1. Структурная схема подсистемы комплексного моделирования физических процессов в бортовых электронных устройствах АСОНИКАП
3.3.2. Модель классов программы моделирования .X
3.3.3. Модель классов графического редактора I.X
3.3.4. Модель классов программы .X.
3.4. Программная реализация подсистемы
3.5. Выводы по главе 3
Глава 4. Разработка методического обеспечения подсистемы,
экспериментальная проверка и внедрение научных результатов диссертации.

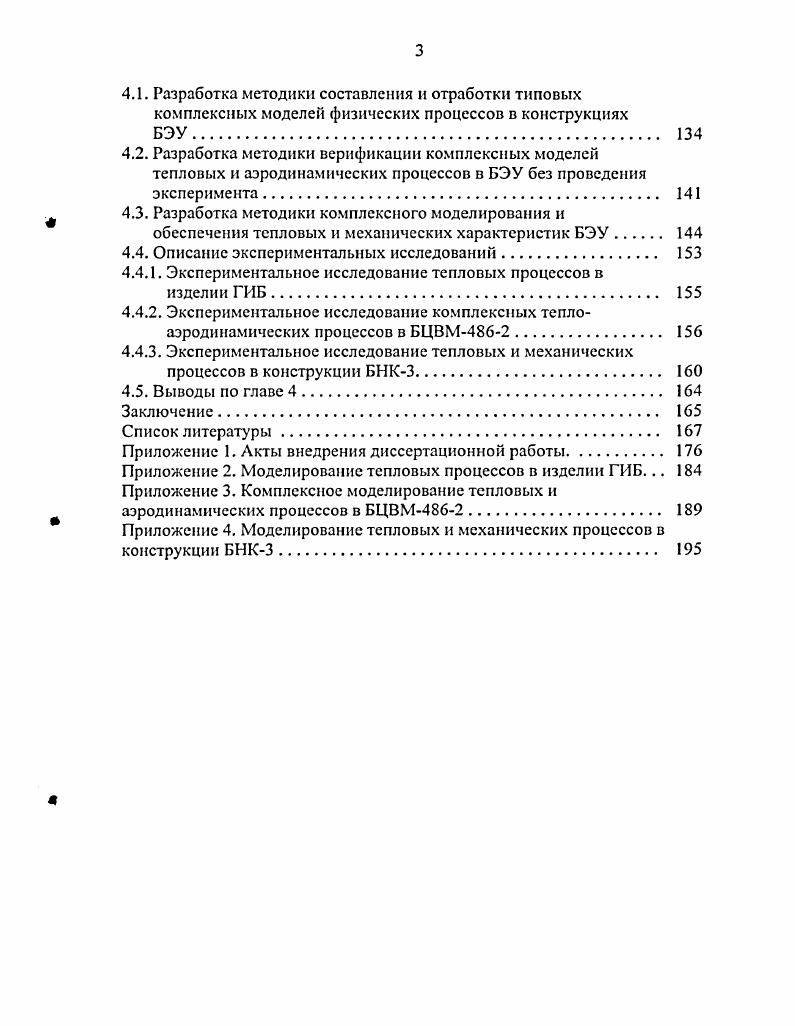

4.1. Разработка методики составления и отработки типовых комплексных моделей физических процессов в конструкциях
4.2. Разработка методики верификации комплексных моделей тепловых и аэродинамических процессов в БЭУ без проведения эксперимента.
4.3. Разработка методики комплексного моделирования и обеспечения тепловых и механических характеристик БЭУ
4.4. Описание экспериментальных исследований
4.4.1. Экспериментальное исследование тепловых процессов в
изделии ГИБ.
4.4.2. Экспериментальное исследование комплексных теплоаэродинамических процессов в БЦВМ
4.4.3. Экспериментальное исследование тепловых и механических процессов в конструкции БНК3
4.5. Выводы по главе 4
Заключение
Список литературы
Для этой цели применяют программы математического моделирования, позволяющие определять характеристики объектов до изготовления экспериментальных образцов, что способствует сокращению времени проектирования, уменьшению материальных затрат и в целом обеспечивает более качественные результаты. На сегодняшний день существует довольно большое количество программных средств, позволяющих моделировать эти четыре процесса как с учетом их взаимосвязи, так и по отдельности. Очевидно, что для БЭУ наиболее важными являются электрические характеристики. Среди программ, позволяющих проводить анализ электрических процессов, наиболее известными являются i, i, , ii, i . Моделирование электрических процессов может проводиться в аналоговых, цифровых и смешанных аналогоцифровых устройствах. В процессе моделирования существует возможность учета влияния температуры электрорадиоэлементов диодов, транзисторов и др. Однако учет теплового процесса реализован не удачно, так как задается одинаковая температура для всех электрорадиоэлементов схемы, что на практике не встречается. Корпорация ii создала первую версию программы i для I в г. В основе i лежит программа схемотехнического моделирования I ii i I ii i, разработанная в начале х годов в Калифорнийском университете г. Беркли. Vii и др. В более поздних версиях программа совершенствовалась, в частности появилась возможность моделировать смешанные аналогоцифровые устройства, а с выходом версии для ОС i, когда i вошел в состав программной системы i , появилась возможность ввода принципиальных схем с помощью графического редактора. Позднее i входил в систему i. В настоящее время, после объединения корпораций ii и , i является составной частью системы 9. Для ввода принципиальной электрической схемы в состав системы входят графические редакторы схем и i i. В базе данных аналоговых моделей системы содержится около тыс. Vi графический редактор сборочных чертежей получающий данные для работы от или . Рассматривая систему в качестве средства проектирования печатных плат БЭУ, следует отметить, что для качественного решения данной задачи следует использовать совместно с программами расчета тепловых и механических режимов ЭРЭ ПП. Дело в том, что, как уже упоминалось, БЭУ подвергаются воздействию широкого спектра дестабилизирующих факторов, в том числе механических, тепловых, электромагнитных и т. Для защиты от этих воздействий может потребоваться изменить точки крепления и толщину печатных плат, добавить новые конструктивные элементы радиаторы, экраны, тепловые шины, ребра жесткости и т. Однако программные средства моделирования этих процессов в системе не представлены, следовательно, для решения этих вопросов потребуется применение программного обеспечения сторонних разработчиков. Другой, не менее известной системой моделирования электрических процессов в является система i , выпускаемая фирмой . Первая версия программы увидела свет в сентябре года. Последний вариант программы, доступный в настоящее время, называется i 7. Рис. В основе математического ядра программы лежат алгоритмы программы I. Ц . V.0 у Т у 1. I i ы
0 2 1 4 . Как видно, в части моделирования электрических процессов программа i во многом схожа с возможностями системы , однако она не имеет средств размещения компонентов, трассировки проводников, подготовки управляющих файлов для фотоплоттеров и выполнения сборочных чертежей. Поэтому фирма предлагает ее как экономичное решение разработки электронных схем, обладающее удобным интерфейсом, мощным математическим ядром и широкими возможностями отображения результатов. Но при разработке электрической схемы ПП БЭУ часто требуется учитывать температуры элементов проектируемой платы, поэтому для полноценного выполнения этой задачи потребуется использовать программы моделирования теплового режима элементов ПП. Говоря о программах моделирования электрических процессов нельзя не упомянуть про систему ii разработки компании i . Свою известность данная программа получила за очень простой и удобный графический редактор ввода электрических схем рис.
