Обоснование структуры и режимов функционирования системы "вибрационный каток - земляное сооружение - приборы контроля параметров"

• Автор: Телушкин, Александр Владимирович
• Шифр специальности: 05.05.04
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 254 с.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

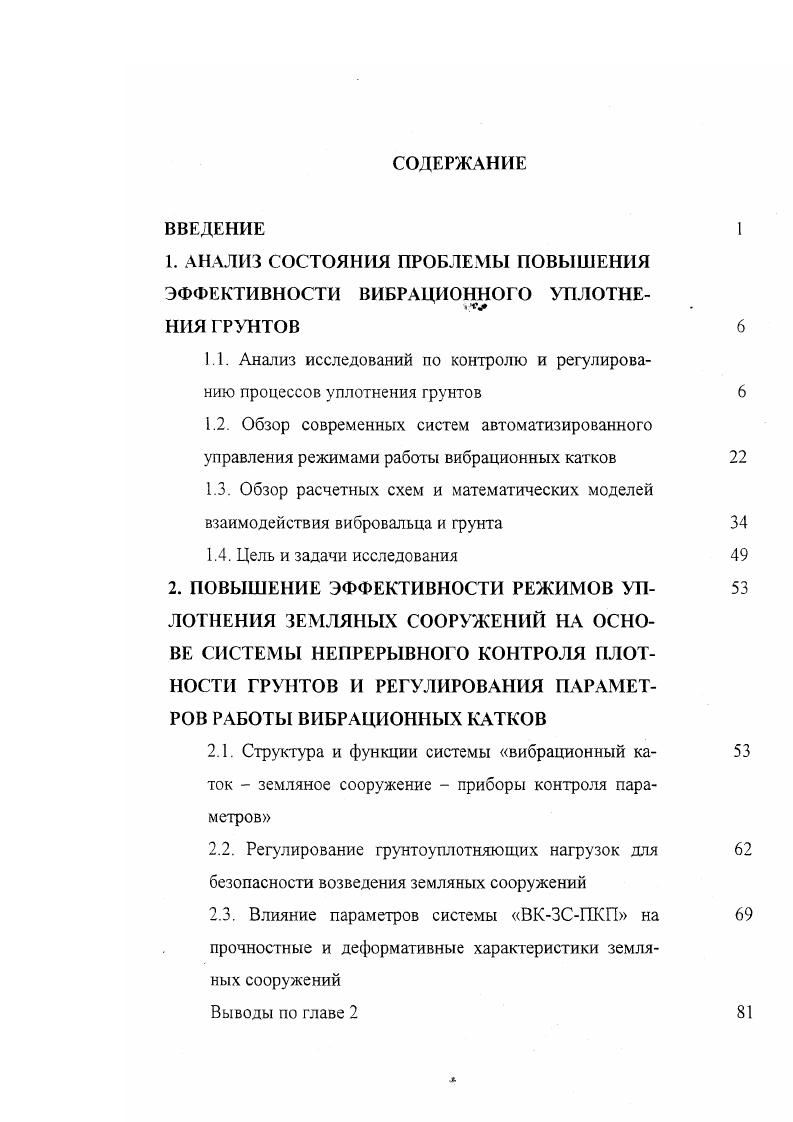

1. АНАЛИЗ СОСТОЯНИЯ ПРОБЛЕМЫ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ ВИБРАЦИОННОГО УПЛОТНЕ-
П:?Й*
НИЯ ГРУНТОВ
1.1. Анализ исследований по контролю и регулированию процессов уплотнения грунтов
1.2. Обзор современных систем автоматизированного управления режимами работы вибрационных катков
1.3. Обзор расчетных схем и математических моделей взаимодействия вибровальца и грунта
1.4. Цель и задачи исследования
2. ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ РЕЖИМОВ УПЛОТНЕНИЯ ЗЕМЛЯНЫХ СООРУЖЕНИЙ НА ОСНОВЕ СИСТЕМЫ НЕПРЕРЫВНОГО КОНТРОЛЯ ПЛОТНОСТИ ГРУНТОВ И РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ РАБОТЫ ВИБРАЦИОННЫХ КАТКОВ
2.1. Структура и функции системы «вибрационный каток - земляное сооружение - приборы контроля параметров»
2.2. Регулирование грунтоуплотняющих нагрузок для безопасности возведения земляных сооружений
2.3. Влияние параметров системы «ВК-ЗС-ГЖП» на прочностные и деформативные характеристики земляных сооружений
Выводы по главе

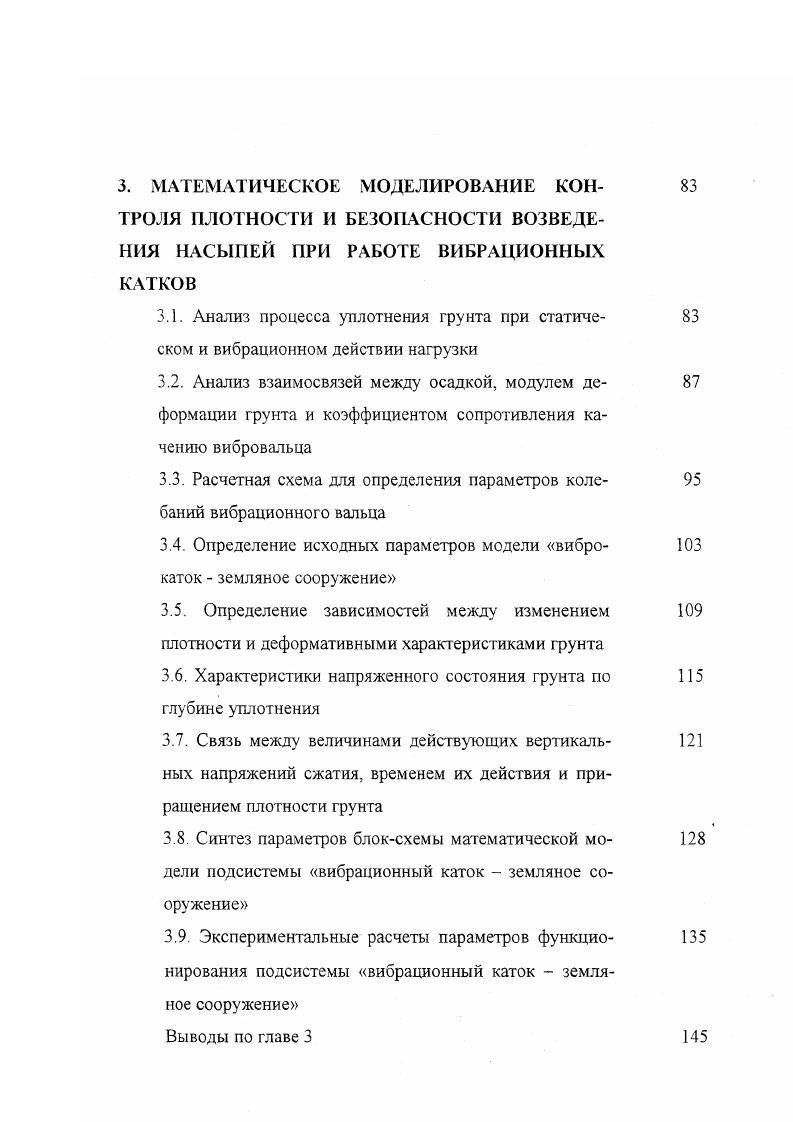

3. МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ КОНТРОЛЯ ПЛОТНОСТИ И БЕЗОПАСНОСТИ ВОЗВЕДЕНИЯ НАСЫПЕЙ ПРИ РАБОТЕ ВИБРАЦИОННЫХ КАТКОВ
3.1. Анализ процесса уплотнения грунта при статическом и вибрационном действии нагрузки
3.2. Анализ взаимосвязей между осадкой, модулем деформации грунта и коэффициентом сопротивления качению вибровальца
3.3. Расчетная схема для определения параметров колебаний вибрационного вальца
3.4. Определение исходных параметров модели «виброкаток - земляное сооружение»
3.5. Определение зависимостей между изменением плотности и деформативными характеристиками грунта
3.6. Характеристики напряженного состояния грунта по глубине уплотнения
3.7. Связь между величинами действующих вертикальных напряжений сжатия, временем их действия и приращением плотности грунта
3.8. Синтез параметров блок-схемы математической модели подсистемы «вибрационный каток - земляное сооружение»
3.9. Экспериментальные расчеты параметров функционирования подсистемы «вибрационный каток - земляное сооружение»
Выводы по главе
4. РАЗРАБОТКА ТЕХНИЧЕСКИХ СРЕДСТВ И ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ВЗАИМОДЕЙСТВИЯ ВИБРАЦИОННЫХ КАТКОВ И ГРУНТОВ ЗЕМЛЯНЫХ СООРУЖЕНИЙ
4.1. Назначение и содержание экспериментов
4.2. Разработка и создание экспериментального самоходного вибрационного катка-стенда
4.3. Разработка и адаптация в системе «ВК-ЗС-ПКП» приборов контроля плотности грунтов
4.4. Сравнительные испытания отечественных и зарубежных приборов контроля плотности (в рамках международного сотрудничества)
4.5. Выбор оптимальной стратегии управления процессами уплотнения насыпей (с применением динамического программирования)
4.6. Экономическая эффективность функционирования системы «ВК-ЗС-ПКП»
Выводы по главе 4 ОСНОВНЫЕ ВЫВОДЫ Использованная литература
Приложение 1. Расчетные схемы, используемые для определения параметров колебаний рабочих органов вибрационных катков Приложение 2. Описание программы расчета на ЭВМ по решению уравнений движения системы «вибрационный каток - уплотняемый материал»

Принцип действия измерительных систем. В основе измерительных систем уплотнения, разработанных большинством инофирм, лежит взаимодействие между ускорением вальца и плотностью грунта, изменяемое прогрессирующим уплотнением. Компьютерное оборудование и информационное табло позволяют оценивать влияние вальца катка на уплотненное состояние грунта.
К примеру, в конструкции системы ТеггатШег (ВОМАО) валец соединяется детекторным устройством с двумя преобразователями ускорения, размещенными вертикально друг другу, которые приобретают его ускорение. Компьютер, расположенный на электронной панели, загружает данные, передаваемые детекторным устройством. Аналогичный дисплей, две контрольных лампочки и принтер предусматриваются для выхода значений измерений. Оператор катка может прочитать относительную величину уплотнения с обозначением «Омега» на аналоговом дисплее, пока уплотнение развивается. Кроме того, величины «Омега» для определенного измеренного расстояния, которое может колебаться от 0 до 1000, в зависимости от состояния уплотнения или плотности грунта, могут быть рассмотрены после каждого пройденного участка в форме строки или диаграммы уплотняемой зоны. Особенно полезны две контрольных лампочки на управляющей панели, сообщающие оператору катка, возможно ли последующее эффективное уплотнение участка. С этой целью измерительная система сравнивает среднюю величину «Омега» следующего участка с величиной предшествующего участка. При достижении определенной разницы между контрольными величинами красная контрольная лампочка зажжется, указывая окончание эффективной работы уплотнения.
В течение процесса уплотнения значения измерений наглядно и численно отображаются для оператора на цветном экране системы документации и анализируются, управляются и подтверждаются оценочной програм-
