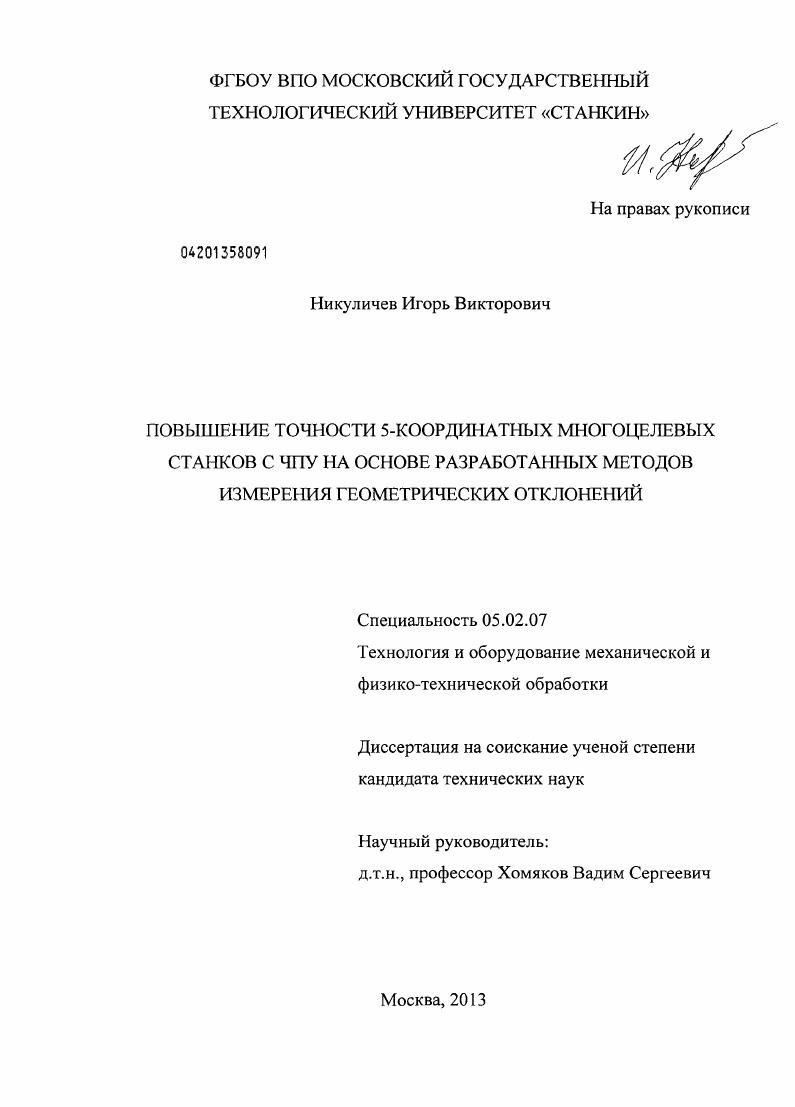

Повышение точности 5-координатных многоцелевых станков с ЧПУ на основе разработанных методов измерения геометрических отклонений

• Автор: Никуличев, Игорь Викторович
• Шифр специальности: 05.02.07
• Научная степень: Кандидатская
• Год защиты: 2013
• Место защиты: Москва
• Количество страниц: 132 с. : ил.

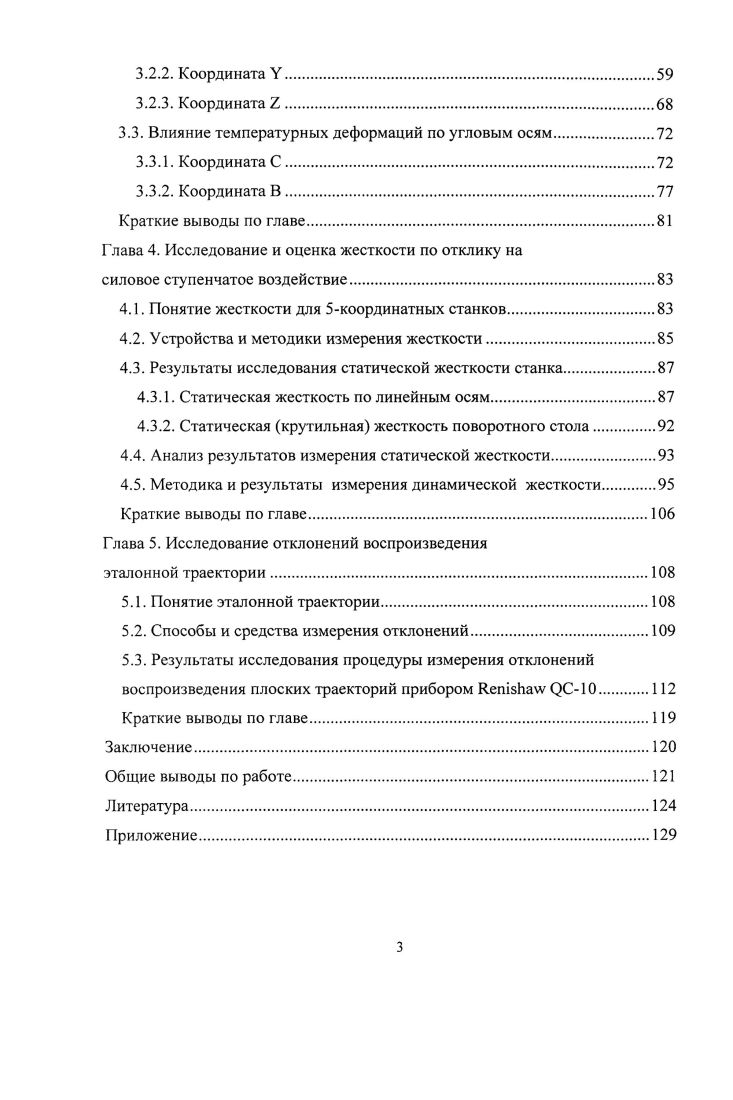

Содержание
Введение
Глава 1. Анализ особенностей конструкции 5-ти координатных
станков с ЧПУ
1.1. Применение 5-координатных станков
1.2. Основные структуры 5-ти координатных станков с ЧПУ
1.2.1. Станки группы 5КСТ2,о
1.2.2. Станки группы 5КСТ]д
1.2.3. Станки группы 5КСТод
1.3. Постановка задачи
Глава 2. Методики и средства измерений первичных отклонений звеньев механизмов несущей системы станков
2.1. Основные понятия, применяемые для измерения отклонений
2.2. Виды и методики измерений первичных отклонений
2.2.1. Методика определения отклонений позиционирования
2.2.2. Методика определения отклонений от прямолинейности
2.2.3. Методика определения угловых отклонений подвижного узла
2.2.4. Методика определения осевого и радиального биения поворотных столов станков
2.2.5. Методика определения отклонений от перпендикулярности движений подвижного узла
2.2.6. Методика измерения отклонений «непересечения» осей В и С
2.2.7. Методика измерения отклонений от взаимной перпендикулярности поворотных осей В и С
Краткие выводы по главе
Г лава 3. Исследование влияния системы охлаждения на
точность позиционирования 5-координатного станка МС-
3.1. Параметры оценки точности позиционирования
3.2. Влияние температурных деформаций по линейным осям
3.2.1. Координатах

3.2.2. Координата У
3.2.3. Координата Z
3.3. Влияние температурных деформаций по угловым осям
3.3.1. Координата С
3.3.2. Координата В
Краткие выводы по главе
Глава 4. Исследование и оценка жесткости по отклику на
силовое ступенчатое воздействие
4.1. Понятие жесткости для 5-координатных станков
4.2. Устройства и методики измерения жесткости
4.3. Результаты исследования статической жесткости станка
4.3.1. Статическая жесткость по линейным осям
4.3.2. Статическая (крутильная) жесткость поворотного стола
4.4. Анализ результатов измерения статической жесткости
4.5. Методика и результаты измерения динамической жесткости
Краткие выводы по главе
Глава 5. Исследование отклонений воспроизведения
эталонной траектории
5.1. Понятие эталонной траектории
5.2. Способы и средства измерения отклонений
5.3. Результаты исследования процедуры измерения отклонений
воспроизведения плоских траекторий прибором КешэЬачу С)С-
Краткие выводы по главе
Заключение
Общие выводы по работе
Литература
Приложение

Введение
Станкостроение относится к числу базовых отраслей машиностроения, от технического состояния которого во многом зависит уровень развития всей экономики страны. Развитие станкостроения также является одним из важнейших факторов обеспечения модернизации промышленности в целом.
Как отмечают эксперты [1], современное станкостроение в связи с возросшими требованиями потребителей сместилось от производства отдельных специализированных к многоцелевым станкам, совмещающим максимально возможное число операций, к созданию гибких, программно-управляемых обрабатывающих центров с возможностью последующей автоматизации производства. Это не просто многоцелевые станки с ЧПУ сверлильно-фрезерной группы (сверление, фрезерование, растачивание и нарезание резьбы) или токарной группы (все виды токарной обработки), а комплексные многокоординатные станки с ЧПУ (complex multi-axis machines), позволяющие с одного ус-танова заготовки проводить все виды фрезерных, токарных, сверлильных, расточных, шлифовальных, хонинговальных и др. работ. При этом на одном станке последовательно осуществляются предварительные (черновые), получистовые и чистовые операции. По-существу получается, что один станок заменяет целый гибкий участок станков с ЧПУ. Эта концепция развития станкостроения получает в настоящее время реальное воплощение в станках для автомобильной и космической промышленности [2-3].
Современные станки ведущих зарубежных компаний обеспечивают большую производительность при высокой точности. Такой подход значительно расширяет возможности серийного образца без его серьезной реконструкции, избавляя от необходимости приобретать специальные станки. Большое внимание западные станкостроительные концерны уделяют совершенствованию не только механической части, но и электронной, а также улучшению эргономики и дизайна.Покупатели станков ориентируются на такие характеристики, как производительность и точность изготовления деталей при наимень-

Рис. 11. Расположение и взаимосвязь основных элементов при измерении угловых отклонений с помощью лазерного интерферометра с угловой оптикой.
ЕАХ ^—*
а) б)
Рис. 12. Электронные уровни Mahr Federal inc.: а) схема измерений угловых отклонений, б) общий вид.
