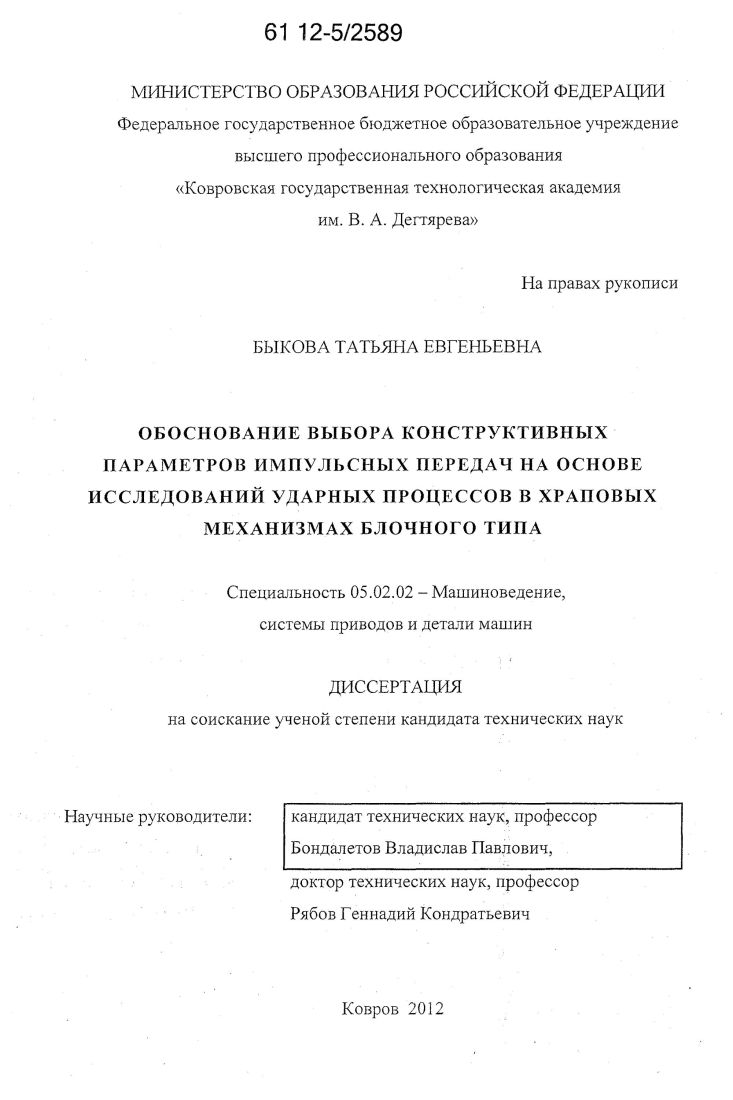

Быкова, Татьяна Евгеньевна
05.02.02
Кандидатская
2012
Ковров
181 с. : ил.
Стоимость:
499 руб.

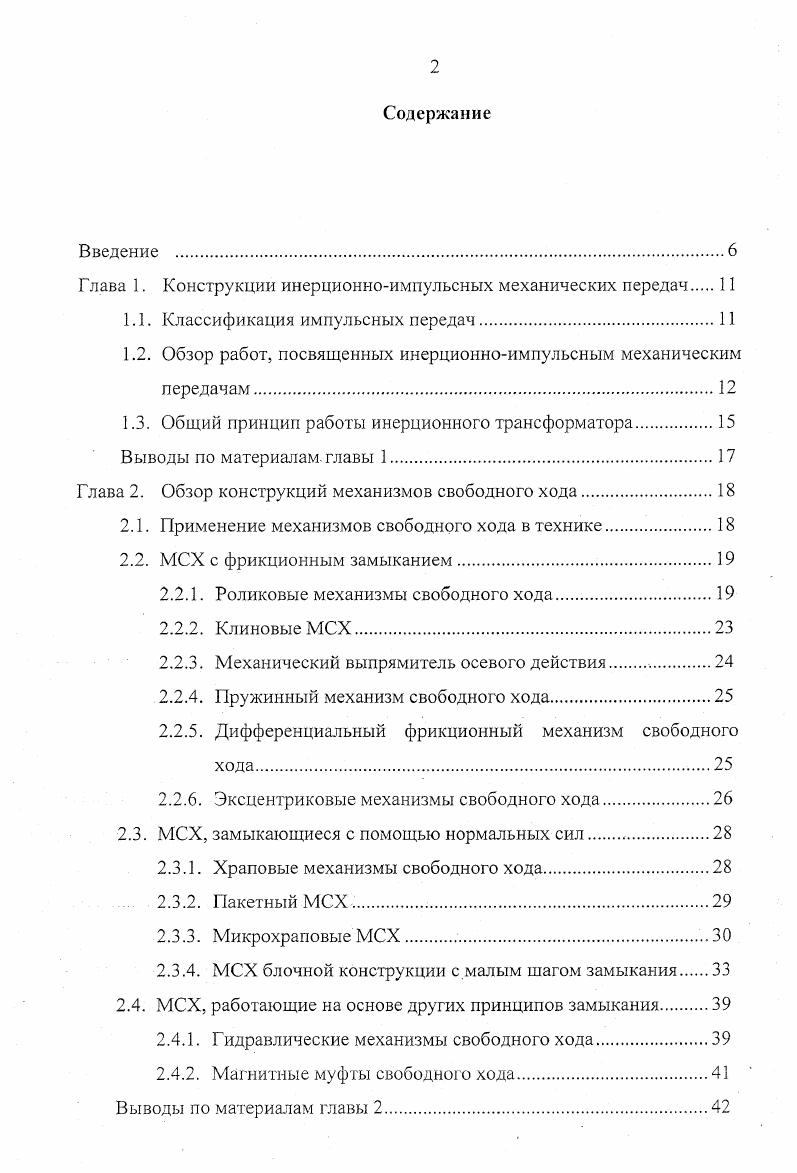

Содержание
Введение
Глава 1. Конструкции инерционно-импульсных механических передач
1.1. Классификация импульсных передач
1.2. Обзор работ, посвященных инерционно-импульсным механическим передачам
1.3. Общий принцип работы инерционного трансформатора
Выводы по материалам, главы
Глава 2. Обзор конструкций механизмов свободного хода
2.1. Применение механизмов свободного хода в технике
2.2. МСХ с фрикционным замыканием
2.2.1. Роликовые механизмы свободного хода
2.2.2. Клиновые МСХ
2.2.3. Механический выпрямитель осевого действия
2.2.4. Пружинный механизм свободного хода
2.2.5. Дифференциальный фрикционный механизм свободного хода
2.2.6. Эксцентриковые механизмы свободного хода
2.3. МСХ, замыкающиеся с помощью нормальных сил
2.3.1. Храповые механизмы свободного хода
2.3.2. Пакетный МСХ
2.3.3. Микрохраповые МСХ
2.3.4. МСХ блочной конструкции с малым шагом замыкания
2.4. МСХ, работающие на основе других принципов замыкания
2.4.1. Гидравлические механизмы свободного хода
2.4.2. Магнитные муфты свободного хода
Выводы по материалам главы
Глава 3. Кинематический анализ работы МСХ в составе импульсной передачи
3.1. Кинематический анализ импульсного трансформатора
3.1.1. Математическая модель Леонова
3.1.2. Кинематика импульсного механизма Левина
3.1.3. Определение движущего момента, создаваемого неуравновешенными грузами
3.1.4. Определение скорости вала реактора
3.2. Алгоритм расчета кинематических характеристик храпового МСХ
при замыкании
3.3. Динамика взаимодействия элементов МСХ при отсутствии момента сопротивления на выходном валу
3.4. Динамика взаимодействия элементов МСХ при наличии момента сопротивления на выходном валу
3.5. Влияние конструктивных параметров и режимов работы передачи на скорость удара в МСХ
3.5.1. Зависимость скорости удара в МСХ от скорости выходного вала
3.5.2. Зависимость скорости удара в МСХ от конструктивного зазора
3.5.3. Зависимость скорости удара в МСХ от скорости эпицикла
3.5.4. Зависимость скорости удара в МСХ от величины момента сопротивления на выходном валу
3.6. Расчет приведенной массы
Выводы по материалам главы
Глава 4. Определение силы удара при замыкании МСХ в составе импульсной передачи
4.1. Современные представления о механическом ударе
4.2. Основы классического метода
4.3. Волновая теория удара
4.3.1. Уравнения, описывающие напряженно-деформированное состояние
4.3.2. Уравнение плоского удара
4.3.3. Решение волновых уравнений плоского удара
4.4. Теория Герца
4.5. Гипотеза Батуева
4.6. Жестко-пластическая модель
4.7. Нелинейная упругопластическая модель
4.8. Приближенный метод оценки параметров удара
4.9. Энергетическая модель удара
4.10.Гипотеза удара на основе пластической твердости материала
4.11.Уравнение Динника
4.12.Гипотеза Кильчевского
4.13.Сравнительный анализ гипотез
4.14.Оценка напряжений при ударе
4.15.Взаимное положение торцов собачки и зуба храповика при
замыкании
Выводы по материалам главы
Г лава 5. Экспериментальные исследования
5.1. Задачи исследования
5.2. Описание экспериментальной установки
5.3. Определение скорости удара
5.4. Определение силы удара
5.5. Методика расчета конструктивных параметров МСХ и режимов работы
5.5.1. Выбор конструктивных параметров МСХ при заданных
режимах работы
5.5.2. Определение допустимых режимов работы при заданных конструктивных параметрах МСХ
Поиск конструкции варианта храповика с минимальным обратным ходом привел к решению, показанному на рис. 2.19. Конструкция представляет дальнейшую модификацию варианта рис. 2.18. Здесь храповик состоит из 4-х дисков 1 с шагом зубьев t. Смещение каждого диска на угол
ср = - относительно соседнего позволяет получить минимальный зазор между п
торцом зуба храповика и собачкой при возникновении обратного импульса.
На рис. 2.20 приведена конструкция выходного микрохрапового механизма, состоящего из блока нескольких дисков 1, жестко связанных между собой. Зубья внутреннего зацепления каждого диска с шагом ср равномерно расположены на внутренней поверхности диска. Диски расположены на общей оси так, что зуб последующего диска повернут относительного предыдущего на величину шага t микрохрапового механизма, каждому храповому диску соответствуют свои собачки 2 [80].
Стремление максимально уменьшить обратный ход МСХ при обратном импульсе привело к конструкции рис. 2.21. Особенностью конструкции является торец АВ профиля зуба храповика, выполненный по
логарифмической спирали, описываемой уравнением г = с е , где г - длина собачки,
Д - угол поворота собачки, е - основание натуральных логарифмов,
/- коэффициент трения между торцами зуба храповика и собачки.
Торец собачки выполнен ступенчатым, длина каждой ступени определяется из соотношения tin, а высота ступени h - Н/п, где п - число принятых ступеней.
