Аппаратурно-методическое развитие скважинной электромагнитной дефектоскопии нефтяных и газовых скважин

• Автор: Теплухин, Владимир Клавдиевич
• Шифр специальности: 25.00.10
• Научная степень: Докторская
• Год защиты: 2011
• Место защиты: Дубна
• Количество страниц: 324 с. : ил.

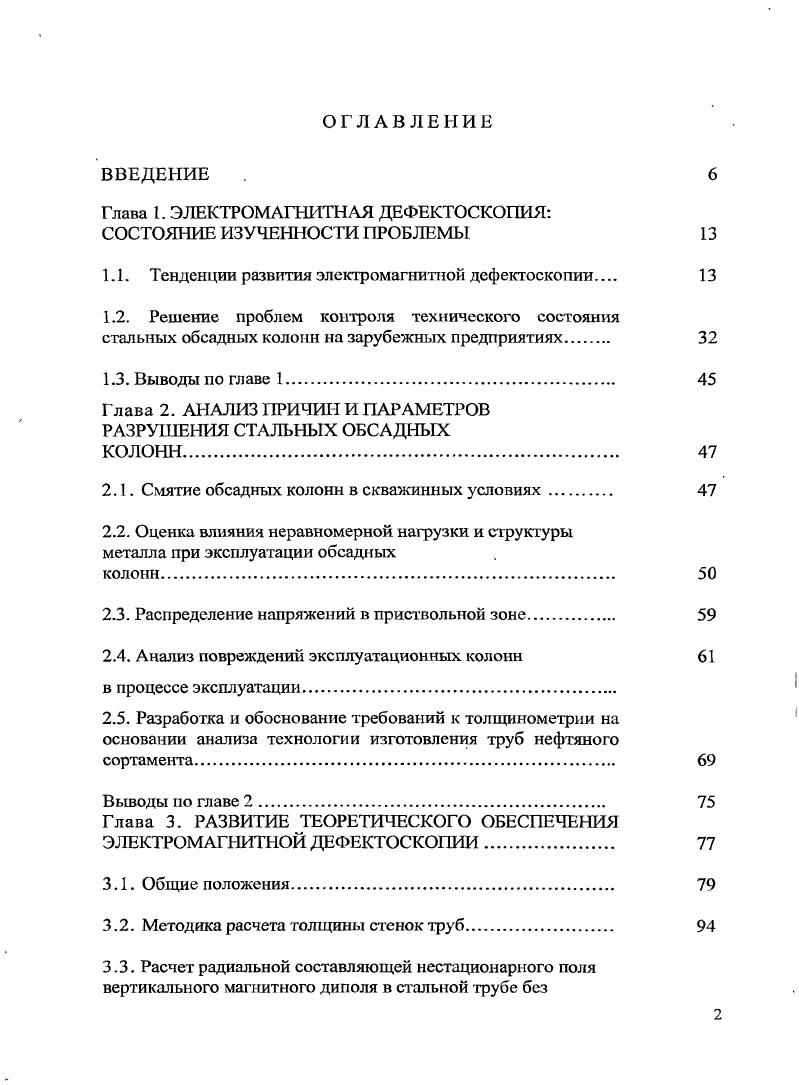

Глава I. Глава 2. Смятие обсадных колонн в скважинных условиях. Распределение напряжений в приствольной зоне. Выводы по главе 2. Глава 3. Методика расчета толщины стенок труб. Расчет радиальной составляющей нестационарного поля вертикального мапштного диполя в стальной трубе без
дефектов с конечной толщиной стенки. Изучение локальных дефектов. Дефекты типа трещин и щелей. Глава 4. ДЕФЕКЮСКОПИИ. Основные требования к техническим параме трам ЭМДС. Разработка зондовых систем для изучения дефектов стальных колонн типа трещина. ЭМДСТМУ. Методика регистрации данных ЭМДС. ЭМДС. Определение диапазона измерений и основной относительной погрешности измерений толщины стенки труб, определенные по окружности. Определение основной относительной погрешности измерения толщины стенки по каждому сектору ЭМДСС 5
толщиномеров ЭМДС, представленных частично в данной работе и основанных на. Основным характерным отличием аппаратуры ЭМДС от всех аналогичных разработок, созданных ранее в России, является возможность в процессе одной спускоподъемной операции получить детальную информацию о техническом состоянии каждой из колонн нефтяных и газовых скважин с двухколонными конструкциями в отдельности к примеру, НКТ и эксплуатационной колонны.


Наиболее совершенная последняя модификация скважинного электромагнитного дефектоскопатолщиномера ЭМДСТМЕ предназначена для дефектоскопии и раздельного определения толщины стенок труб в скважинах с многоколонными конструкциями. Аппаратура последнего поколения ЭМДСТМУ включает высокочувствительный термометр для выявления . Основным недостатком технологии с применением малогабаритыътх электромагнитных, дефектоскопов, является, . Для детального изучения локальных дефектов колонн, в. ЭМДСС. Для изучения параметров нестационарного электромагнитного поля в скважинном приборе установлены датчиков различных размеров и конфигурации. Важной отличительной особенностью дефектоскопа ЭМДСС является тот факт, что, часть датчиков размещена в четырех прижимных контейнерах, перемещающихся по внутренней стенке колонны по образующим. В каждом контейнере установлены датчик локальных дефектов и датчик толщины, которые обследуют сектор колонны 0 с небольшим перекрытием. Кроме того, в скважинном приборе размещены на оси три интегральных зонда в трех ортогональных направлениях. Абсолютная погрешность измерения толщины стенки колонны сохранена прежней 0,5 мм. Один из важнейших вопросов методика математического обеспечения интерпретации материалов скважинных измерений. Основной проблемой в реализации описанных выше аппаратурных средств, при получении количественных характеристик колонны в процессе непрерывной записи является учет сложных часто случайных вариаций электромагнитных и геометрических параметров колонн.
