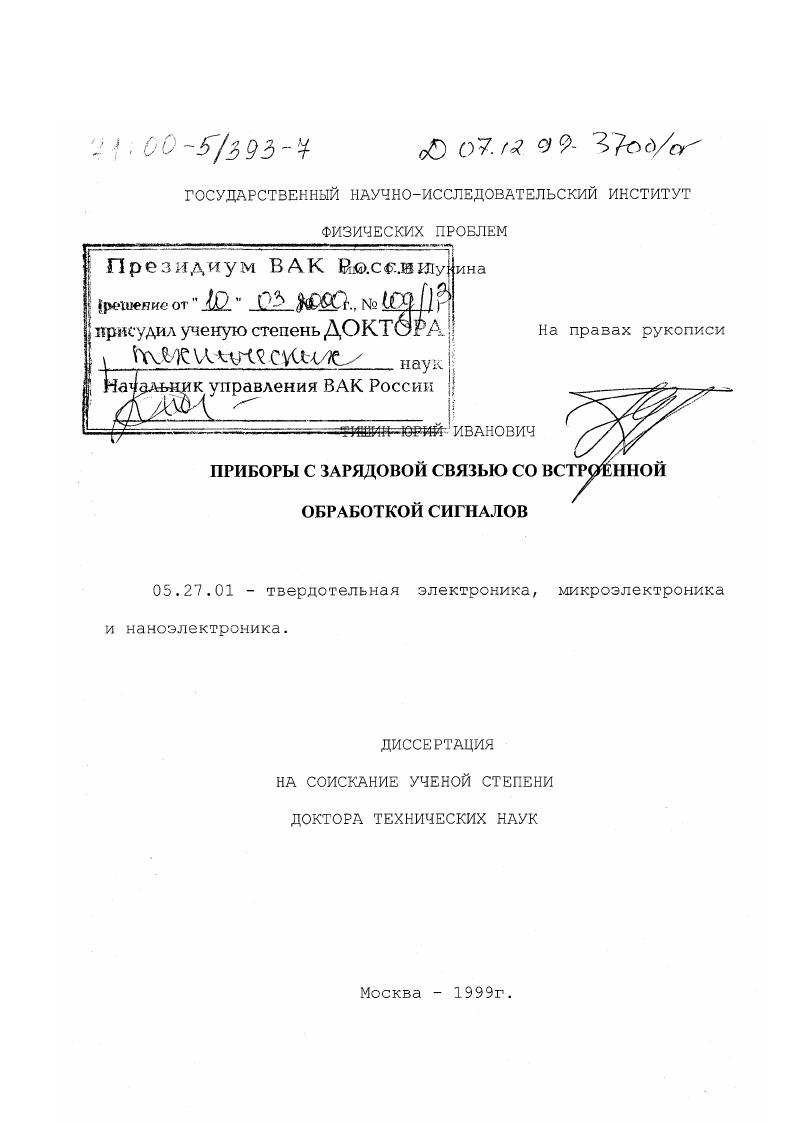

Приборы с зарядовой связью со встроенной обработкой сигналов

• Автор: Тишин, Юрий Иванович
• Шифр специальности: 05.27.01
• Научная степень: Докторская
• Год защиты: 1999
• Место защиты: Москва
• Количество страниц: 220 с. : ил.

1. АНАЛИЗ ВОЗМОЖНОСТИ СОЗДАНИЯ СБИС НА ПЗС СО ВСТРОЕННОЙ ОБРАБОТКОЙ АНАЛОГОВЫХ И ЦИФРОВЫХ СИГНАЛОВ.

1.1. ИС на ПЗС для приема и обработки оптической информации

1.2. Применение ПЗС для задержки аналогового сигнала

1.3. Тестовые структуры на основе приборов с зарядовой

связью.

1.4. Выводы к главе 1.

2. ФИЗИЧЕСКИЕ ОГРАНИЧЕНИЯ И ОСНОВЫ РАСЧЕТА АНАЛОГОЦИФРОВЫХ ПЗС СБИС

2.1. Анализ преобразования сигналов в ФПЗС с внутренней обработкой информации.

2.2. Расчет частотноконтрастной характеристики ФПЗС с адаптацией к сигналу изображения

2.3. Расчет параметров линии задержки на ПЗС для декодера цветного телевизора.

2.4. Физические ограничения и оптимизация ПЗС для контроля технологии

2.5. Однокристальное фотоприемное устройство с зарядовой связью
2.6. Выводы к главе 2.
3. СХЕМЫ ФОРМИРОВАНИЯ И ОБРАБОТКИ СИГНАЛОВ ПЗС
3.1. Схемь ввода и детектирования заряда8
3.2. Формирователи тактовых импульсов.
3.3. Генератор смешения подложки.
3.4. Аналогоцифровой преобразователь на основе ПЗС
3.5. Выводы к главе 3.
4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ СБИС НА ПЗС.
4.1. ФПЗС с внутренней.обработкой информации
4.2. ФПЗС с адаптацией к сигналу изображения
4.3. ИС линии задержки на ПЗС для цветного телевизора.
4.4. Линейные ФПЗС для считывателя штриховых кодов
4.5. Контроль качества кремниевых подложек с помощью ПЗС
4.6. Измерение захваченного заряда в диэлектрике с помощью ПЗС
4.7. Выводы к глазе 4.
5. ПРИМЕНЕНИЕ СБИС ПРИЕМА И ОБРАБОТКИ СИГНАЛА II ОСНОВЕ
ПЗС
5.1. Фотоприемное устройство для измерителя линейных размеров
5.2. Устройство считывания отпечатков пальцев.
5.3. ПЗС сканер для считывания штриховых кодов
5.4. Выводы к главе 5.
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Однако всегда следует помнить, что информация на выходе ПЗС представлена в виде дискретных выборок сигнала с фиксированной амплитудой в течение каждого периода тактовых импульсов. Это означает, что, в принципе, неопределенность времени задержки равна периоду
тактовых импульсов ПЗС. Во многих случаях эта зеличина может оказаться слишком велика для конкретных применений. Гак, например, требуемая полоса цветоразностного декодированного телевизионного сигнала 1,5 МГц может быть обеспечена при тактовой частоте линии задержки 3 МГц. Это соответствует длительности тактового периода 0 не. В то же время точность времени задержки в стандарте ПАЛ не должна быть хуже 5 не. Возникшее противоречие может быть решено при правильном выборе параметров фильтра, сглаживающего сигнал после усилителя ПЗС. В процессе передачи аналогового сигнала по ПЗС его параметры изменяются в результате преобразования напряжения в заряд на входе ПЗС и обратного преобразования на выходе, изза наличия темновых токов меняется величина и шум сигнала, неэффективность переноса вызывает увеличение времени задержки и искажение амплитуды сигнала. В отличие от фоточувствительных ПЗС, которые, как правило, работают при температуре кристалла не выше С, ПЗС ЛЗ должны функционировать в тех же условиях, что и другие ИС, входящие в состав телевизора. Для обеспечения работоспособности ПЗС на него необходимо подавать импульсы тактового питания, импульсы управления входным и выходным устройством. В ФПЗС эти импульсы формируются внешними схемами управления.
