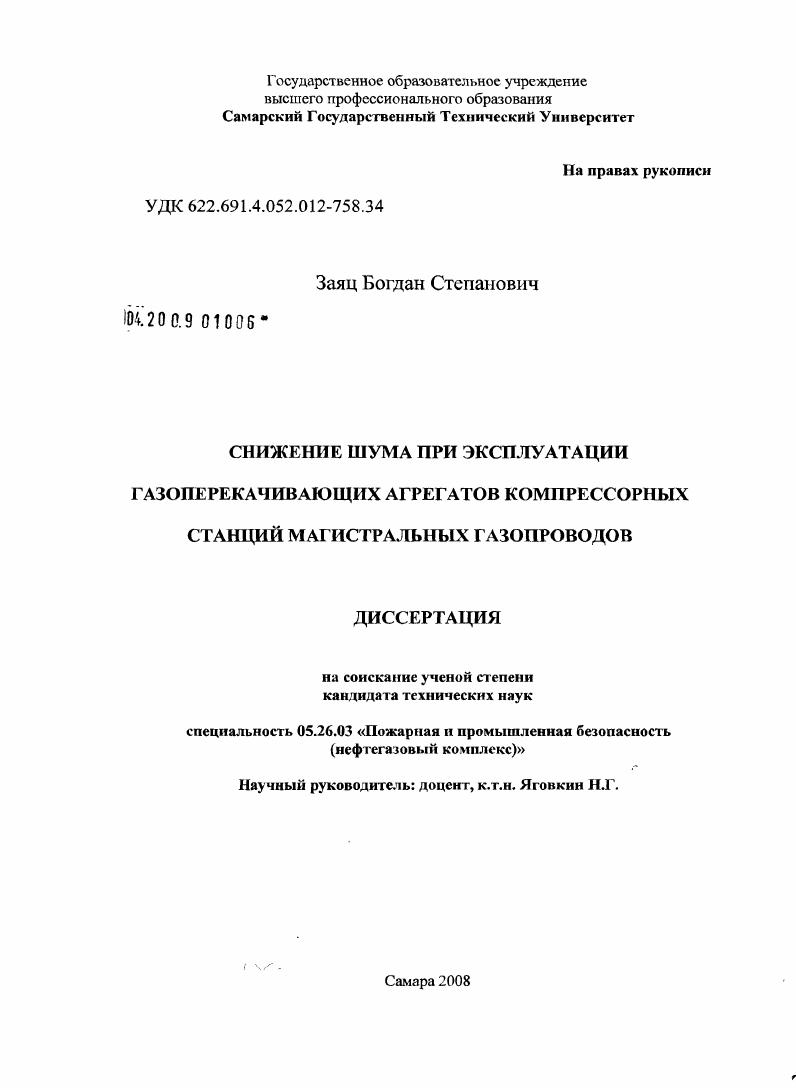

Снижение шума при эксплуатации газоперекачивающих агрегатов компрессорных станций магистральных газопроводов

• Автор: Заяц, Богдан Степанович
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Самара
• Количество страниц: 134 с. : ил.

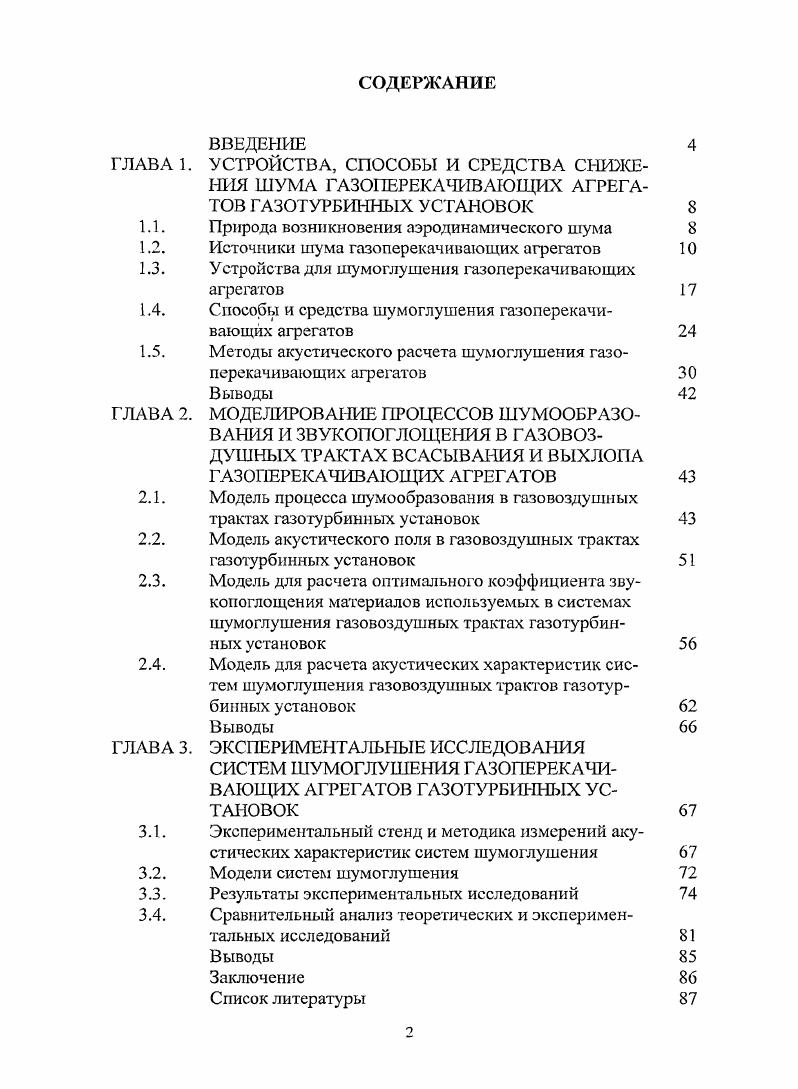

ВВЕДЕНИЕ
УСТРОЙСТВА, СПОСОБЫ И СРЕДСТВА СНИЖЕНИЯ ШУМА ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ ГАЗОТУРБИННЫХ УСТАНОВОК Природа возникновения аэродинамического шума Источники шума газоперекачивающих агрегатов Устройства для шумоглушения газоперекачивающих агрегатов

Способы и средства шумоглушения газоперекачивающих агрегатов

Методы акустического расчета шумоглушения газоперекачивающих агрегатов Выводы

МОДЕЛИРОВАНИЕ ПРОЦЕССОВ ШУМООБРАЗОВАНИЯ и ЗВУКОПОГЛОЩЕНИЯ В ГАЗОВОЗДУШНЫХ ТРАКТАХ ВСАСЫВАНИЯ И ВЫХЛОПА ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ Модель процесса шумообразования в газовоздушных трактах газотурбинных установок Модель акустического поля в газовоздушных трактах газотурбинных установок
Модель для расчета оптимального коэффициента звукопоглощения материалов используемых в системах шумоглушения газовоздушных трактах газотурбинных установок
Модель для расчета акустических характеристик систем шумоглушения газовоздушных фактов газотурбинных установок Выводы
ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ СИСТЕМ ШУМОГЛУШЕНИЯ ГАЗОПЕРЕКАЧИВАЮЩИХ АГРЕГАТОВ Г АЗОТУРБИННЫХ УСТАНОВОК
Экспериментальный стенд и методика измерений акустических характеристик систем шумоглушения Модели систем шумоглушения Результаты экспериментальных исследований Сравнительный анализ теоретических и экспериментальных исследований Выводы Заключение Список литературы

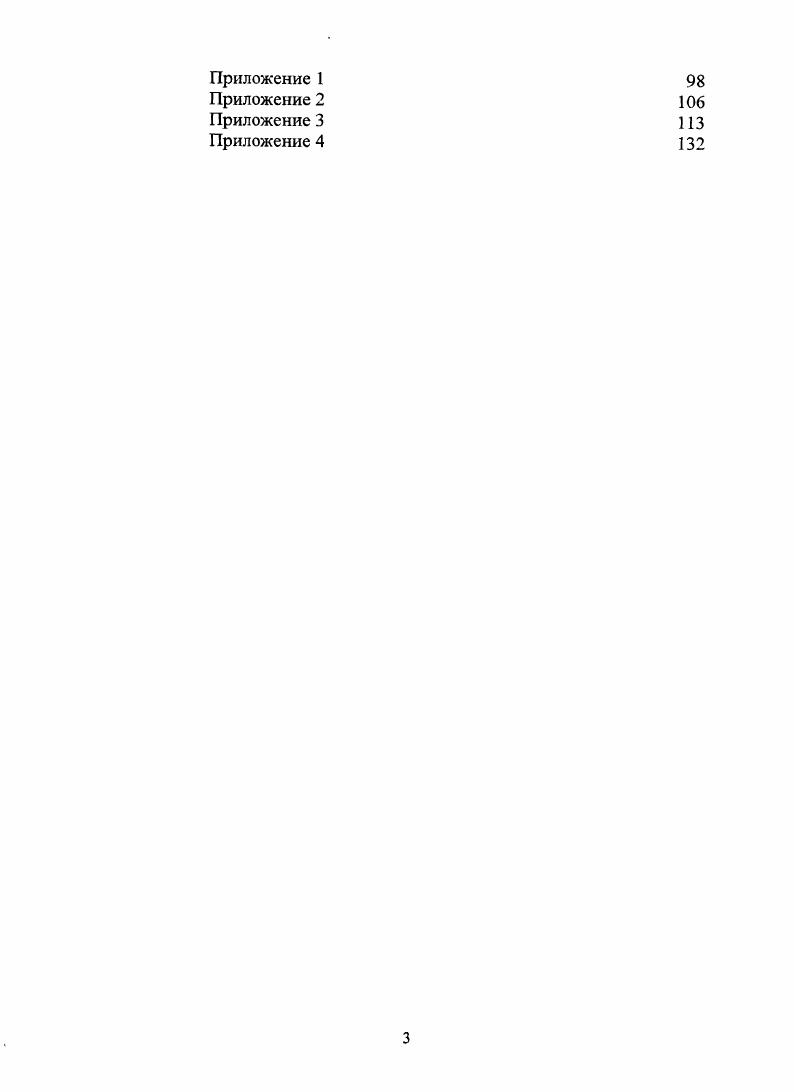

Приложение 1

Приложение 2

Приложение 3
Приложение 4
ВВЕДЕНИЕ
Актуальность


Образование вихрей зависит от лобового сопротивления препятствия, так как при обтекании его возникает переменная по знаку сила, перпендикулярная направлению основного потока. Переменные вихревые потоки, образующиеся при движении воздушной струи, являются причиной возникновения аэродинамического вихревого шума. Вихревой шум, создаваемый плохо обтекаемыми вращающимися стержнями, к которым можно отнести лопатки вентиляторов, распространяется в направлении оси вращения. В плоскости вращения рабочего колеса шум имеет значительно меньший уровень, чем на нормали к этой плоскости. Излучаемая в окружающее пространство акустическая мощность шума пограничного слоя на обтекаемых поверхностях подчиняется тем же законам, что и акустическая мощность вихревого шума, т. Спектр этого шума непрерывен в широкой полосе частот. Вихревой шум и шум, создаваемый неоднородностью потока, имеют сходную природу они вызываются пульсациями давления, возникающими при движении потока, и распространяются по воздуху, вызывая вибрации стенок каналов или конструкций, в которых они проложены. Распространение звуковых волн по воздуху не единственный путь передачи звуковой энергии. Колебания могут с небольшим затуханием распространяться по сплошным ограждениям и каркасу зданий. При этом передается энергия любых частот, так как линейные размеры здания достаточно велики, чтобы в жестко связанных конструкциях укладывались длинные звуковые волны. Шумы турбулентного характера, возникающие при перемешивании газовых потоков, движущихся с разными скоростями. Примером может служить шум свободной газовой струи при дозвуковых скоростях ее истечения, образующийся в процессе выброса сжатого газа например, на компрессорных станциях или пара в атмосферу. Спектр шума свободной струи является практически сплошным. Высокочастотный шум создается участками струи, расположенными вблизи сопла низкочастотный шум участками газового потока, находящимися ниже по течению струи. Шум, создаваемый при выхлопе и всасывании газов, является следствием вихреобразования и пульсации давления. Характеристика направленности шума свободной струи имеет вид кривой, вытянутой в направлении истечения струи. Максимальное излучение наблюдается под углом к оси струи. С увеличением частоты максимум звукового давления наблюдается под большим углом. Оборудование, являющееся источником возникновения аэродинамического шума, характерно тем, что физические источники шумового излучения сообщаются с окружающем пространством посредством относительно протяженных канатов, служащих для подвода и отвода рабочей среды. С точки зрения акустики они представляют собой волноводы, способные практически беспрепятственно транспортировать акустическую энергию к местам воздухозабора или выхлопа. Анализ условий труда проводимый ежегодно на предприятиях ОАО ГазпромТрансгаз по фактору шум показывает, что практически все ГПА не отвечают требованиям санитарных норм, что приводит к ухудшению слуха у работающих 7 и представляет собой один из основных факторов шумового воздействия на окружающие территории. Шум газоперекачивающего агрегата ГПА с газотурбинным приводом возникает в результате работы газотурбинной установки ГТУ и нагнетателя рис. Интенсивными излучателями шума являются воздухозаборная камера ВЗК и всасывающий патрубок осевого компрессора, корпус и шахта выхлопа ГТУ, нагнетатель и трубопровод его технологической оснастки. При всасывании воздуха осевым компрессором возникает интенсивный шум с уровнями звукового давления. Б. Его максимум находится в частотном диапазоне от до Гц, Характер спектра шума всасывания тональный. Шум шахты выхлопа ГТУ имеет максимум в частотном диапазоне 0 Гц с ярко выраженными тональными составляющими и
уровнями шума дБ, на расстоянии м от шахты м от ее среза. Нагнетатели излучают широкополосный шум с уровнями 0 дБ и максимумом звукоизлучения в октавах и Гц. Шум технологической обвязки аналогичен по частотному спектру шуму нагнетателя и имеет уровни ниже на дБ. Он прослушивается на расстоянии до м от их местонахождения. С увеличением расстояния существенно снижается в результате его поглощения поверхностью земли, травой, деревьями и кустарником. Рис.
