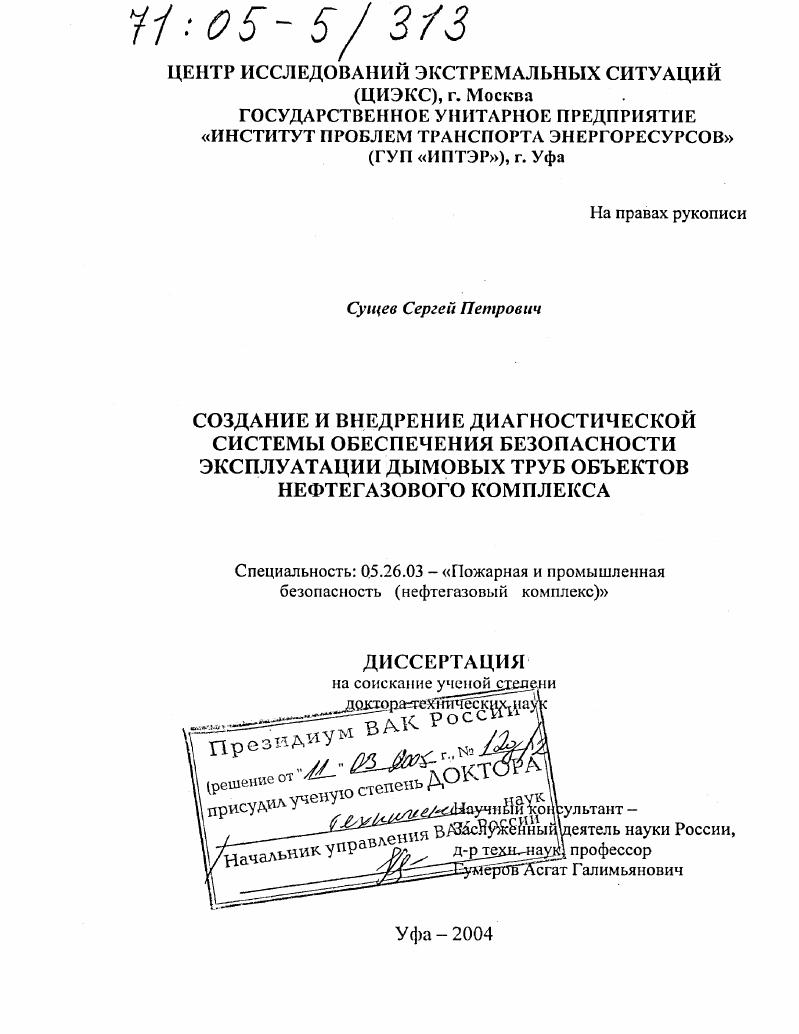

Создание и внедрение диагностической системы обеспечения безопасности эксплуатации дымовых труб объектов нефтегазового комплекса

• Автор: Сущев, Сергей Петрович
• Шифр специальности: 05.26.03
• Научная степень: Докторская
• Год защиты: 2004
• Место защиты: Уфа
• Количество страниц: 336 с. : ил.

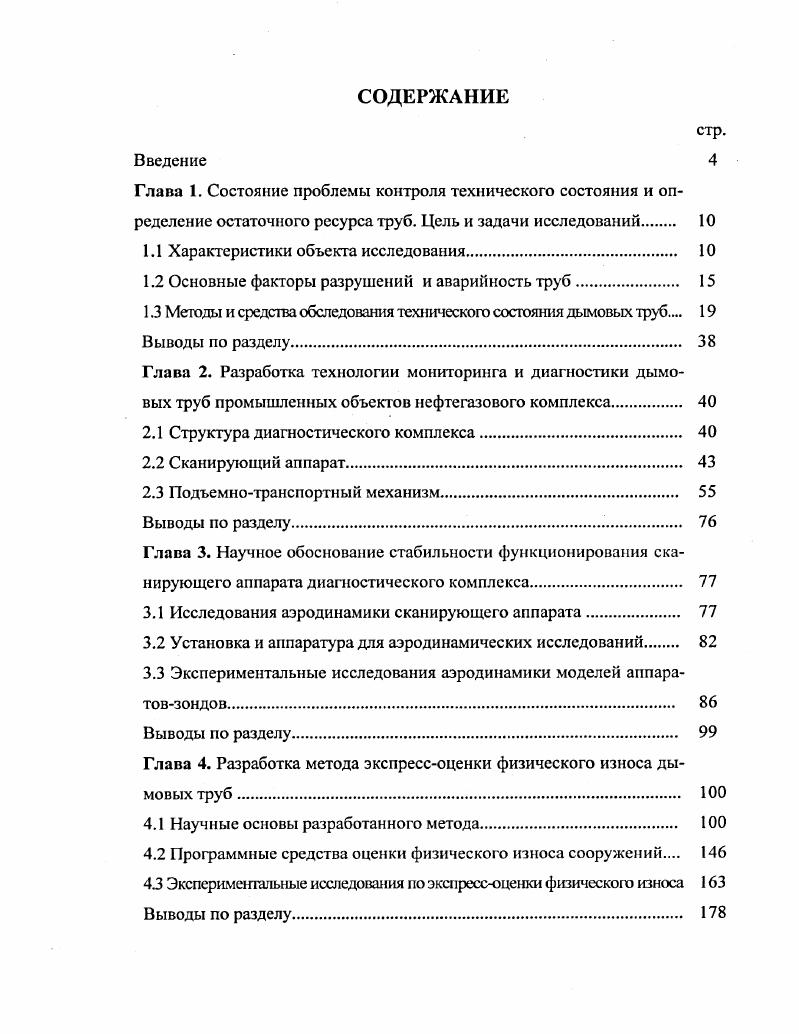

1.1 Характеристики объекта исследования.

1.2 Основные факторы разрушений и аварийность труб

1.3 Методы и средства обследования технического состояния дымовых труб

Выводы по разделу.

Глава 2. Разработка технологии мониторинга и диагностики дымовых труб промышленных объектов нефтегазового комплекса.

2.1 Структура диагностического комплекса.

2.2 Сканирующий аппарат

2.3 Подъемнотранспортный механизм.

Выводы по разделу.

Глава 3. Научное обоснование стабильности функционирования сканирующего аппарата диагностического комплекса

3.1 Исследования аэродинамики сканирующего аппарата

3.2 Установка и аппаратура для аэродинамических исследований
3.3 Экспериментальные исследования аэродинамики моделей аппаратовзондов.
Выводы по разделу.
Глава 4. Разработка метода экспрессоценки физического износа дымовых труб
4.1 Научные основы разработанного метода
4.2 Программные средства оценки физического износа сооружений
4.3 Экспериментальные исследования по экспрессоцспси физического износа
Выводы по разделу.

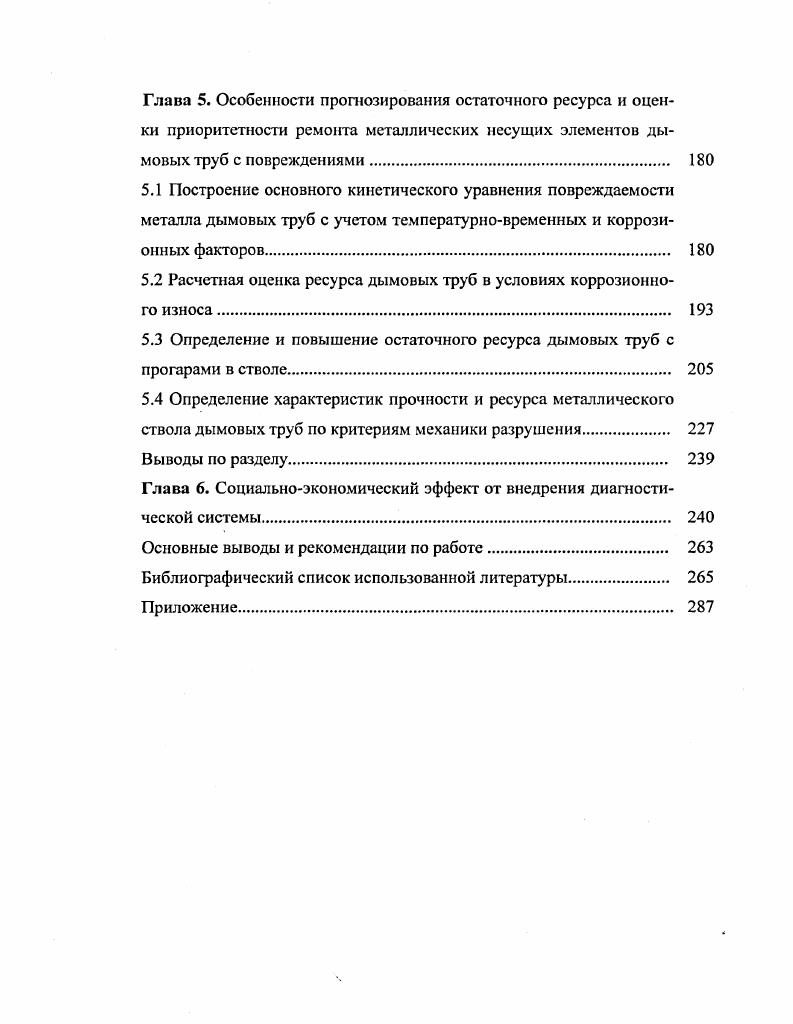

Глава 5. Особенности прогнозирования остаточного ресурса и оценки приоритетности ремонта металлических несущих элементов дымовых труб с повреждениями.
5.1 Построение основного кинетического уравнения повреждаемости металла дымовых труб с учетом температурновременных и коррозионных факторов.
5.2 Расчетная оценка ресурса дымовых труб в условиях коррозионного износа.
5.3 Определение и повышение остаточного ресурса дымовых труб с прогарами в стволе
5.4 Определение характеристик прочности и ресурса металлического
ствола дымовых труб по критериям механики разрушения
Выводы по разделу.
Глава 6. Социальноэкономический эффект от внедрения диагностической системы
Основные выводы и рекомендации по работе
Библиографический список использованной литературы
Приложение
ВВЕДЕНИЕ


При неразрушающем методе механические характеристики предел текучести и временное сопротивление, согласно ГОСТ 1 и ГОСТ 2, определяют с использованием твердомеров, а металлографические исследования методом реплик. При обнаружении трещин в металлоконструкциях оценивают ударную вязкость материала. Для оболочек из сталей марок ВсиЗсп4, ВстЗсп5 и их зарубежных аналогов ударную вязкость определяют на призматических образцах типа по ГОСТ при температуре С и при минимальной температуре воздуха района, где расположена трубы. Ударная вязкость при отрицательной температуре должна быть не менее 0,3 МДжм. При определении ударной вязкости по решению организации, проводящей диагностирование, в качестве дополнительного допускается неразрушающий метод малых проб с толщиной микропроб, не превышающей глубину коррозионных язв, или толщиной 2,,2 от толщины стенки оболочки. Отбор проб производится механическим спил, сруб, срез и т. Для проведения исследований по определению химического состава отбор проб металла проводят в соответствии с требованиями ГОСТ . Контроль качества сварных швов металлоконструкций проводят согласно СНиП 3 следующими неразрушающими методами ультразвуковым, акустоэмиссионным, магнитопорошковым, радиографическим, цветным и др. Ультразвуковой и радиографический контроль проводят в соответствии с требованиями ГОСТ 2, 5, и ОСТ , . Цветной и магнитопорошковый методы контроля проводятся в соответствии с ГОСТ , 5, 1, и ОСТ 5, 6, 5. Создание в стране системы технической профилактики и обеспечения безопасной эксплуатации высотных дымовых труб окупится уже на первой предотвращенной аварии. На основании проведенного рассмотрения методов представляется, что наиболее приемлемым для оценки состояния сооружений будет являться метод, основанный на расчетноэкспериментальном подходе с применением в ибродна гностик и. Существуют различные методики определения степени повреждения зданий и сооружений, как от воздействия различных техногенных и природных аварий, так и за счет реального износа сооружения. Рассмотрим кратко эти методики в свете возможности их использования для оценки технического состояния дымовых и вентиляционных труб. Частная методика, разработанная по поручению Главного научнотехнического управления Госстроя СССР письмо Госстроя СССР от г. Совета Министров ССР р от ноября г. Камчатской области. Оценка состояния зданий и сооружений производится на основании формулировки ответов на вопросы паспортной карты. Итогом паспортизации является заполненная паспортная карта с выводом о фактической сейсмостойкости здания и рекомендациями по его дальнейшему использованию. Данная методика трудоемка, требует привлечения большого числа специалистов. При определении динамических частотных характеристик сооружений используются данные реальных землетрясений, что не всегда приемлемо для районов, где землетрясения происходят редко. Методика не мобильна и не приемлема для экспрессоценки строительных объектов. Оценка состояния зданий и сооружений производится, в основном, на основании визуального обследования и изучения проектной документации. Методика основана на констатации данных внешнего осмотра, а также при возможности с применением приборов, список которых не регламентирован. В целом данная методика представляет перечень решаемых задач, без конкретных указаний на методы и средства достижения результатов. Методика оценки последствий землетрясений ВНИИГОЧС предназначена для оценки и прогнозирования последствий землетрясений на территории городов и регионов. В качестве последствий землетрясений рассматриваются разрушения жилых, общественных и промышленных зданий, сооружений подземного пространства городов и защитных сооружений, а также коммунальноэнергетических сетей на территории населенного пункта. В данной методике не учитывается реальное техническое состояние конкретного здания на момент обследования. Не учитываются также возможные внутренние дефекты зданий, возникающие при предшествующих землетрясениях. На основании этого не представляется возможным использовать методику для определения физического износа зданий и сооружений. Правила оценки физического износа жилых зданий ВСН р III предназначены для оценки физического износа зданий и сооружений.
