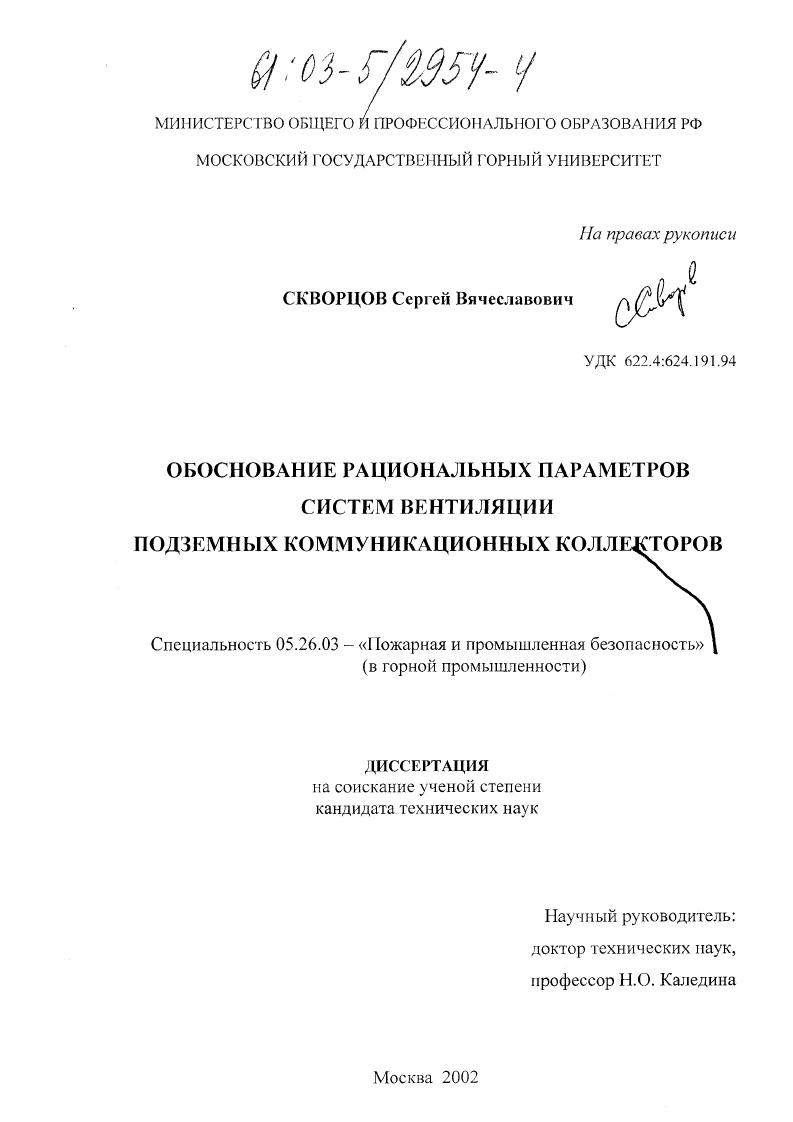

Обоснование рациональных параметров систем вентиляции подземных коммуникационных коллекторов

• Автор: Скворцов, Сергей Вячеславович
• Шифр специальности: 05.26.03
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Москва
• Количество страниц: 161 с. : ил

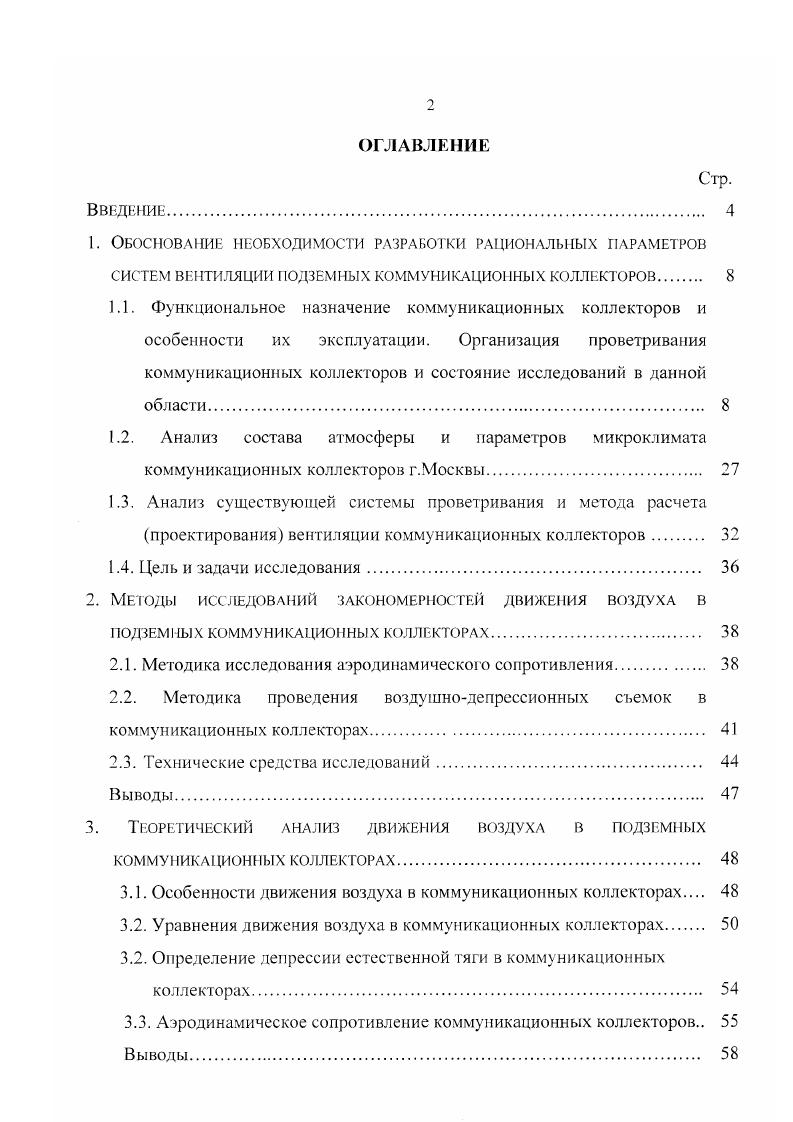

ОГЛАВЛЕНИЕ
Введение.
1. Обоснование необходимости разработки рациональных параметров систем вентиляции подземных коммуникационных коллекторов
1.1. Функциональное назначение коммуникационных коллекторов и особенности их эксплуатации. Организация проветривания коммуникационных коллекторов и состояние исследований в данной области
1.2. Анализ состава атмосферы и параметров микроклимата коммуникационных коллекторов г.Москвы
1.3. Анализ существующей системы проветривания и метода расчета проектирования вентиляции коммуникационных коллекторов

1.4. Цель и задачи исследования.

2. Методы исследований закономерностей движения воздуха в подземных коммуникационных коллекторах.

2.1. Методика исследования аэродинамического сопротивления

2.2. Методика проведения воздушнодепрессионных съемок в коммуникационных коллекторах

2.3. Технические средства исследований

Выводы
3. Теоретический анализ движения воздуха в подземных коммуникационных коллекторах.
3.1. Особенности движения воздуха в коммуникационных коллекторах
3.2. Уравнения движения воздуха в коммуникационных коллекторах
3.2. Определение депрессии естественной тяги в коммуникационных коллекторах.
3.3. Аэродинамическое сопротивление коммуникационных коллекторов Выводы.

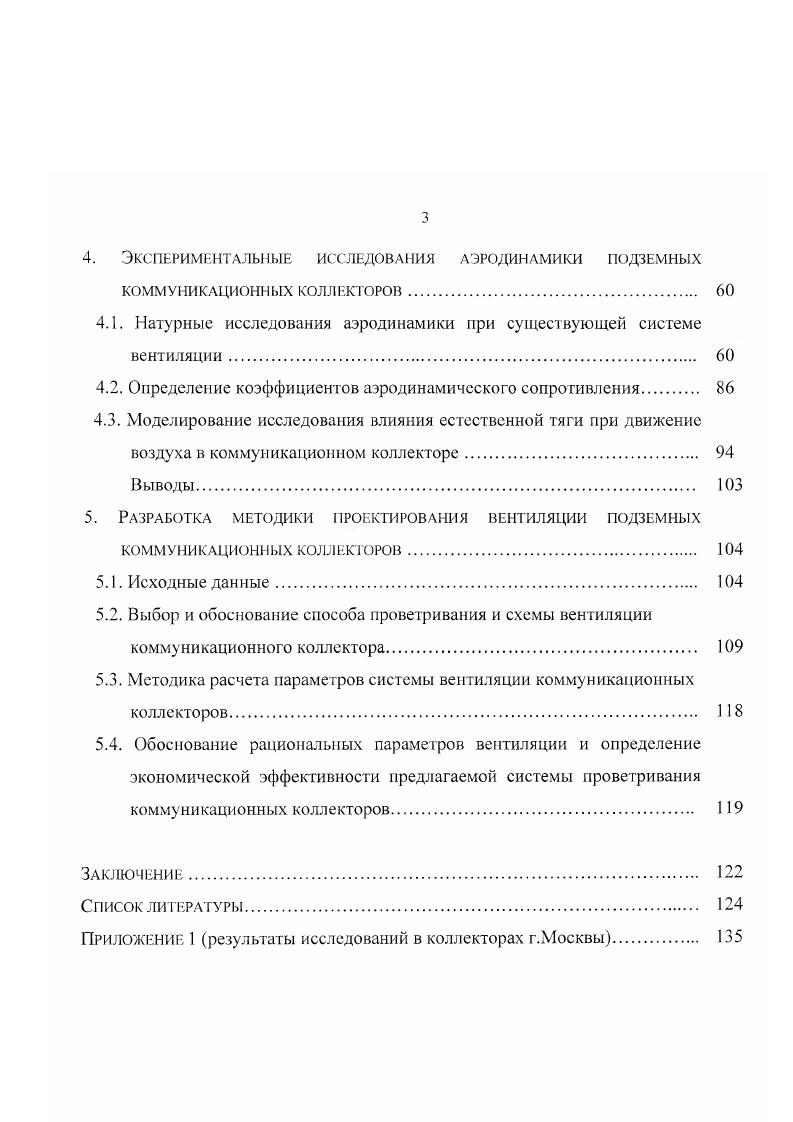

4. Эксперименталы 1ые исследова ия аэродинамики подземных
КОММУНИКАЦИОННЫХ коллекторов.
4.1. Натурные исследования аэродинамики при существующей системе вентиляции
4.2. Определение коэффициентов аэродинамического сопрогивления
4.3. Моделирование исследования влияния естественной тяги при движение
воздуха в коммуникационном коллекторе.
Выводы
5. Разработка методики проектирования вентиляции подземных коммуникационных коллекторов
5.1. Исходные данные
5.2. Выбор и обоснование способа проветривания и схемы вентиляции коммуникационного коллектора.
5.3. Методика расчета параметров системы вентиляции коммуникационных коллекторов
5.4. Обоснование рациональных параметров вентиляции и определение экономической эффективности предлагаемой системы проветривания коммуникационных коллекторов.
Заключение
Список ЛИТЕРАТУРЫ


Условия эксплуатации размещенных в подземных коллекторах коммуникационных сетей снижение влияния коррозии, своевременное проведение ремонтных работ, отсутствие динамических и других нагрузок от проходящего по улицам транспорта, способствуют увеличению их срока службы, и снижает количество аварийных ситуаций. Коммуникации открыты для ежедневного наблюдения за ними, и при появлении дефектов имеется возможность их немедленного устранения, для чего не требуется нарушения дневной поверхности. Прокладка дополнительных коммуникаций или замена ранее проложенных в общих коллекторах может осуществляться через монтажные камеры и люки коллекторов без нарушения наземных сооружений, что позволяет избегать раскопок улиц, газонов, мостовых и площадей города. Подземный коммуникационный коллектор, вмещающий в своем поперечном сечении трубопроводы и кабели, занимает площадь в 1, раза меньше той, которая необходима при раздельной прокладке этих коммуникаций. Перечисленные преимущества определили дальнейшее интенсивное строительство коммуникационных коллекторов в г. Москве. Москве, составляет более 0 км. Коммуникационное коллекторное хозяйство города делится на городские и внутриквартальные коллекторы , . Городской коллектор это проходной подземный тоннель, предназначенный для совместной прокладки в нем тепловых сетей и водопроводов диаметром до 0 мм, силовых кабелей напряжением до кВ, кабелей связи и контрольных кабелей, трубопроводов сжатого воздуха давлением 1,6 мПа, холодопроводов, трубопроводов напорной канализации, а также газопроводов . Внутриквартальным коллектором считается проходной тоннель, сооружаемый на территории квартала или микрорайона для прокладки в нем инженерных коммуникаций теплопроводов, трубопроводов горячего и холодного водоснабжения диаметром до 0 мм, силовых электрических кабелей напряжением до ЮкВ, контрольных кабелей, кабелей связи и кабелей диспетчеризации инженерного оборудования ОДС, предназначенных для жилых и общественных зданий квартала или микрорайона. Прокладка газовых сетей во внутриквартальных коллекторах не допускается. По данным ГУП Москоллсктор, но состоянию на начало г. Средний прирост вводимых в эксплуатацию коллекторных тоннелей за последние лет по протяженности составил 5,5 км в год. Необходимо особо отметить, что подземные коммуникационные коллекторы следует сооружать в тех случаях, когда заполнение их рассчитывается на перспективу. Такие коллекторы должны сооружаться в районах нового жилого или промышленного строительства, а также на реконструируемых участках, где дальнейшая прокладка раздельных коммуникационных сетей в грунте невозможна. Как правило, строительство подземных коммуникационных коллекторов должно опережать строительство жилых зданий, а также общественных и промышленных сооружений. В настоящее время коммуникационные коллекторы города Москвы представляют собой разветвленную сеть подземных тоннелей, охватывающих все районы города и проходящих вдоль его основных магистралей. Наличие множества пересечений трасс подземных коммуникационных коллекторов, связанных между собой общими проходами и имеющаяся возможность прокладки коммуникаций из одного коллектора в другой, привели к образованию в г. Москве коммуникационных коллекторных сетей
Заполнение коммуникационных коллекторов подземными коммуникациями производится как в момент строительства, так и в процессе эксплуатации , . Типичное расположение коммуникаций в коммуникационном коллекторе представлено на рисунке 1. Размещение газопровода в коллекторах создает определенную опасность изза возможных утечек газа и создание взрывоопасной ситуации. Однако разрабатываемые в настоящее время методы защиты от загазованности могут создать предпосылки для более активного размещения газопроводов в общих коллекторах. Трубы теплосети прямой и обратной подачи размещаются в коллекторе на одной стене по вертикали и укладываются на специальных бетонных или металлических опорах. Отсутствие неподвижных опор может привести к смещению трубопровода на величину, превышающую размеры компенсаторных устройств, что повлечет за собой разрыв трубы. Бетонные подвижные опоры устанавливаются на дно коллектора. Неподвижные металлические опоры привариваются в основании к арматуре днища и заливаются бетоном.
