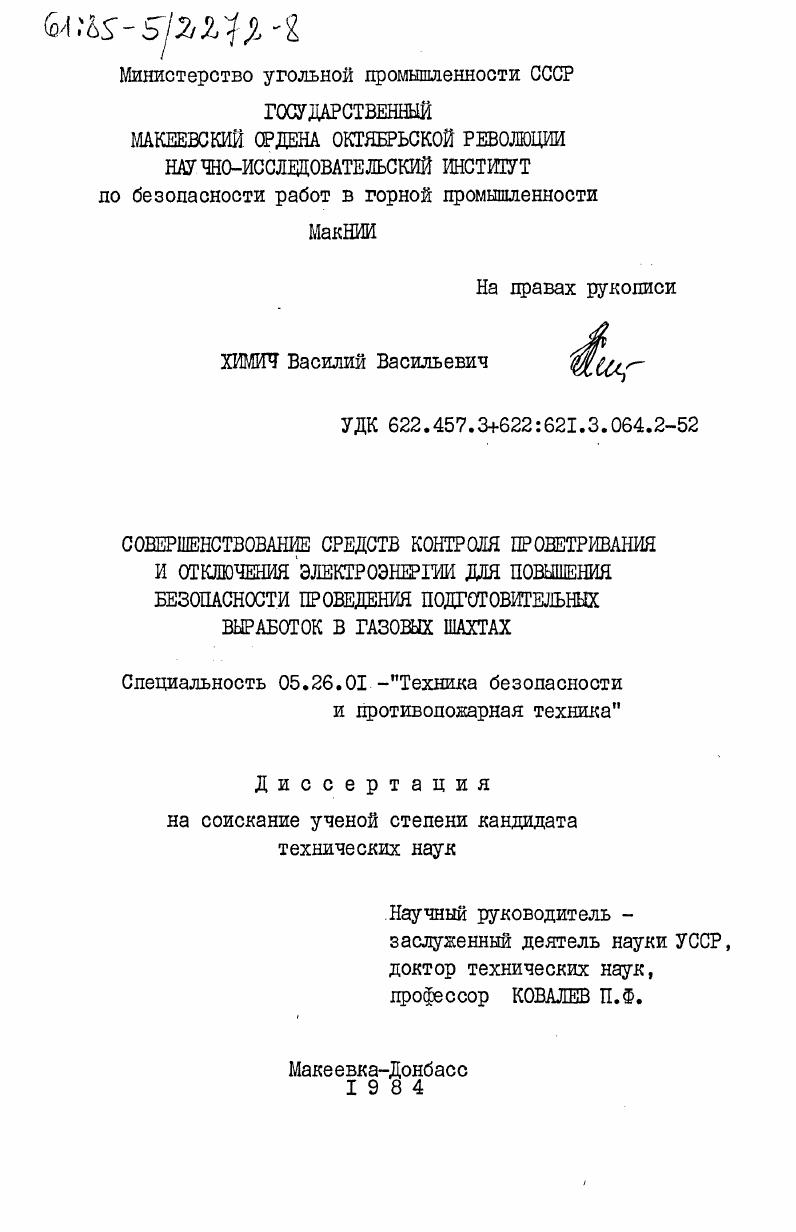

Совершенствование средств контроля проветривания и отключения электроэнергии для повышения безопасности проведения подготовительных выработок в газовых шахтах

• Автор: Химич, Василий Васильевич
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Макеевка, Донбасс
• Количество страниц: 236 c. : ил

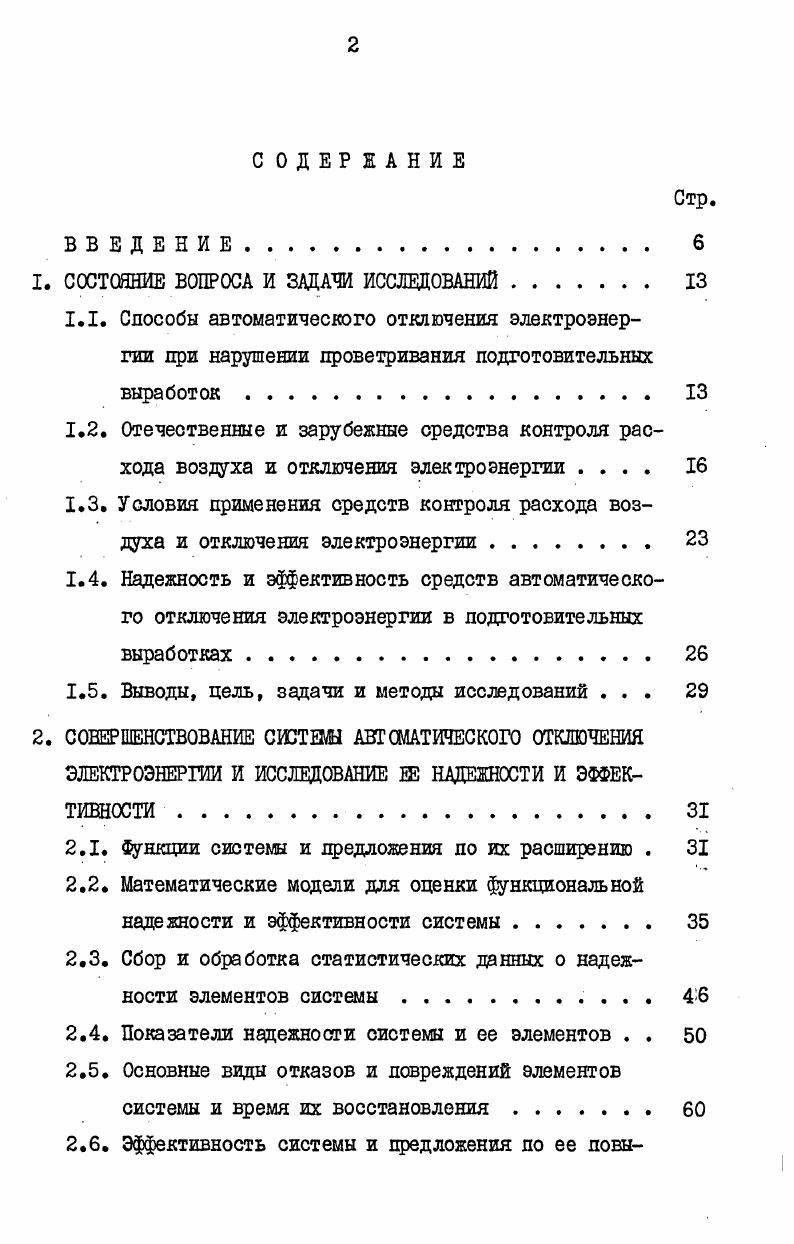

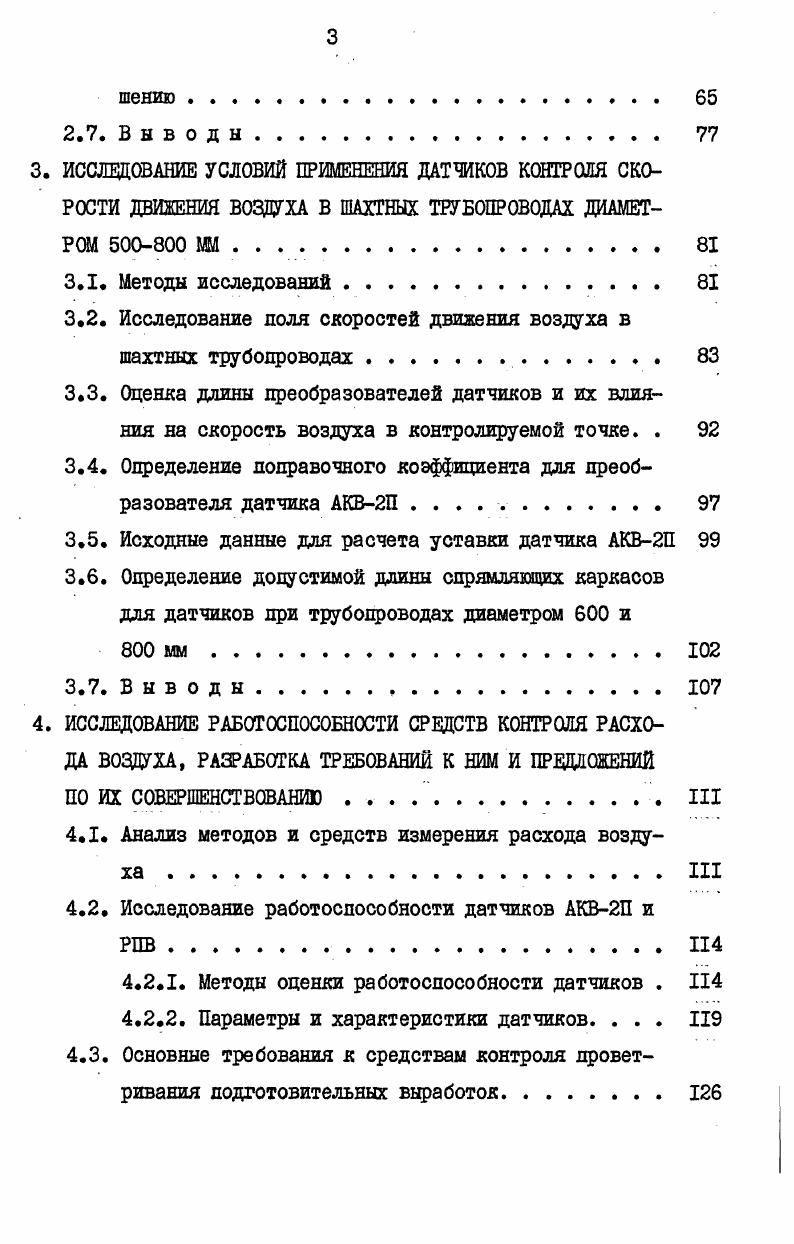

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Способы автоматического отключения электроэнергии при нарушении проветривания подготовительных выработок
1.2. Отечественные и зарубежные средства контроля расхода воздуха и отключения электроэнергии
1.3. Условия применения средств контроля расхода воздуха и отключения электроэнергии
1.4. Надежность и эффективность средств автоматического отключения электроэнергии в подготовительных выработках.

1.5. Выводы, цель, задачи и методы исследований .

2. СОВЕРШЕНСТВОВАНИЕ СЖТЕШ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ

ЭЛЕКТРОЭНЕРГИИ И ИССЛЕДОВАНИЕ Ш НАДЕЖНОСТИ И ЭФФЕКТИВНОСТИ .

2.1. функции системы и предложения по их расширению .

2.2. Математические модели для оценки функциональной надежности и эффективности системы
2.3. Сбор и обработка статистических данных о надежности элементов системы.
2.4. Показатели надежности системы и ее элементов . .
2.5. Основные виды отказов и повреждений элементов системы и время их восстановления .
2.6. Эффективность системы и предложения по ее повы
шению.
2.7. Выводы
3. ИССЛЕДОВАНИЕ УСЛОВИЙ ПРИМЕНЕНИЯ ДАТЧИКОВ КОНТРОЛЯ СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В ШАХТНЫХ ТРУБОПРОВОДАХ ДИАМЕТРОМ Ш . . .
3.1. Методы исследований
3.2. Исследование поля скоростей движения воздуха в шахтных трубопроводах .
3.3. Оценка длины преобразователей датчиков и их влияния на скорость воздуха в контролируемой точке. .
3.4. Определение поправочного коэффициента для преобразователя датчика АКВ2П
3.5. Исходные данные для расчета уставки датчика АКВ2П
3.6. Определение допустимой длины спрямляющих каркасов для датчиков при трубопроводах диаметром 0 и
3.7. Выводы
4. ИССЛЕДОВАНИЕ РАБОТОСПОСОБНОСТИ СРЕДСТВ КОНТРОЛЯ РАСХОДА ВОЗДУХА, РАЗРАБОТКА ТРЕБОВАНИЙ К НИМ И ПРЕДЛОЖЕНИЙ
ПО ИХ СОВЕРШЕНСТВОВАНИЮ . . . . III
4.1. Анализ методов и средств измерения расхода воздуха III
4.2. Исследование работоспособности датчиков АКВ2П и
4.2.1. Методы оценки работоспособности датчиков .
4.2.2. Параметры и характеристики датчиков. . . .
4.3. Основные требования к средствам контроля проветривания подготовительных выработок.
4.4. Предложения по совершенствованию средств контроля проветривания подготовительных выработок.
4.4.1. Тахометрический индукционный датчик скорости воздуха.
4.4.2. Усредняющее устройство для измерения расхода воздуха.
4.5. Выводы
5. РАЗРАБОТКА ТРЕБОВАНИЙ И ПРЕДЛОЖЕНИЙ ПО СОВЕРШЕНСТВОВАНИЮ И ПОВЫШЕНИЮ ЭФФЕКТИВНОСТИ СПОСОБОВ И СРЕДСТВ АВТОМАТИЧЕСКОГО ОТКЛЮЧЕНИЯ ЭЛЕКТРОЭНЕРГИИ.
5.1. Пути совершенствования аппараауры АКВ2П
5.2. Модернизация датчика АКВ2П.
5.3. Совершенствование способа блокировки подачи электроэнергии после остановки ВМП.
5.4. Требования к аппаратуре АЗОТ и АПТВ и предложения
по ее совершенствованию.
5.5. Требования безопасности к применению и эксплуатации средств контроля расхода воздуха и отключения электроэнергии
5.6. Эффективность мер по совершенствованию системы и средств автоматического отключения электроэнергии
5.7. Выводы
ЗАКЛЮЧЕНИЕ.
ЛИТЕРАТУРА


Однако датчики в шахтных условиях оказывались неработоспособными в основном изза коррозии и механического повреждения мембран под воздействием рудничной атмосферы и давления взрывной волны 9б. Поэтому аппаратура РБВ в году была снята с производства, так как она имела ряд недостатков и не отвечала условиям эксплуатации. В году заводом была предпринята попытка создать аппаратуру АКВ1 с термоанемометрическим датчиком на полупроводниковых термосопротивлениях. Однако эта работа не завершилась успехом изза предполагаемых трудностей при изготовлении и эксплуатации такого датчика. Рис. С года заводом организовано серийное производство модернизированной аппаратуры АКВ2П в количестве тыс. В релейном блоке АКВ2П для создания выдержек времени на включение и отключение группового аппарата применено полупроводниковое реле времени вместо группы тепловых реле, используемых для этого в аппаратуре АКВ2. Конструкция датчика аппаратуры АКВ2 при ее модернизации принципиальных изменений не претерпела. Датчик АКВ2П отличается от датчиков аппаратуры РЕВ тем, что в нем применена мембрана из эластичной резины марки 0 С. З ТУ Р, а также предусмотрена компенсация статического давления для обеспечения его работоспособности в любом сечении трубопровода. ДЗША на базе датчика АКВ2П в году были изготовлены опытные образцы датчика РПВ, предназначенного для контроля скорости воздуха на выходе из воздухоохладителя шахтных холодильных установок. По конструкции и принципу действия он аналогичен датчику АКВ2П и отличается пределами уставок. Благодаря увеличению натяжения мембраны в датчике РПВ предел уставок составляет мс вместо 4 мс, имеющихся в датчике АКВ2П. Кроме аппаратуры РЕВ, АЧП1, АКВ2 и АКВ2П, в годах была разработана институтом Дальгипрогормаш и изготовлена ПЗША аппаратура АЕВ3, имеющая термоанемометрический датчик на полупроводниковых термосопротивлениях. В создании аппаратуры АКВ2 и АКВ2П принимали участие от ДЗША А. Я.Некрасовский, 3. С.Лившиц, К. В.Овчаренко, А. А.Овчаренко, Г. П.Мышенко, Е. В.Тунин, В. МакНИИ кроме автора работы В. И.Болдырев,А. Ф.Клишкань. Воропшловградским филиалом 1УА бесконтактный тензорезисторный датчик с заторможенной крыльчаткой5 Карагандинским НИТИ термоанемометрический датчик ДПВ. Однако эти датчики, как и аппаратура АЕВ3, не были доведены до промышленного производства. VI , работающие совместно с укороченной трубкой Вентури, завода автоматизации и механизации , г. Копсаг 1. Из названных устройств только приборы типа , , КЬ IV и контрольное устройство для частичного проветривания предназначены для отключения автоматических выключателей с рабочим напряжением. В ФРГ требуется 3 отключать электроэнергию с помощью таких приборов по истечении не более с после уменьшения расхода воздуха. ШП или скорости движения воздуха в горной выработке табл. Общими признаками отечественных и зарубежных устройств является то, что они обеспечивают автоматическое отключение электроэнергии, если расход скорость воздуха у забоя уменьшается ниже расчетного значения в течение заданного времени. Существенным, с точки зрения безопасности, отличительным признаком отечественной аппаратуры является то, что она разрешает включать электроэнергию только по истечении заданной выдержки времени после восстановления нормального режима проветривания выработки. Это позволяет обеспечить проветривание выработки перед подачей в нее электроэнергии и повысить уровень взрывобезопасности. Запрос в году американской фирмы о возможности приобретения лицензии на аппаратуру АКВ2П свидетельствует о вызванном интересе к ней и дает основание считать, что в США нет такой аппаратуры. Предложенные в СССР и за рубежом устройства непрерывного контроля расхода скорости воздуха в основном аналогичны по принципу действия. Однако в нашей стране до промышленного производства и широкого применения доведен только датчик АКВ2П, основанный на измерении местной скорости движения воздуха по динамическому давлению. Отечественный опыт указывает на сложность и важность проблемы создания устройств контроля расхода воздуха и отключения электроэнергии для подготовительных выработок.
