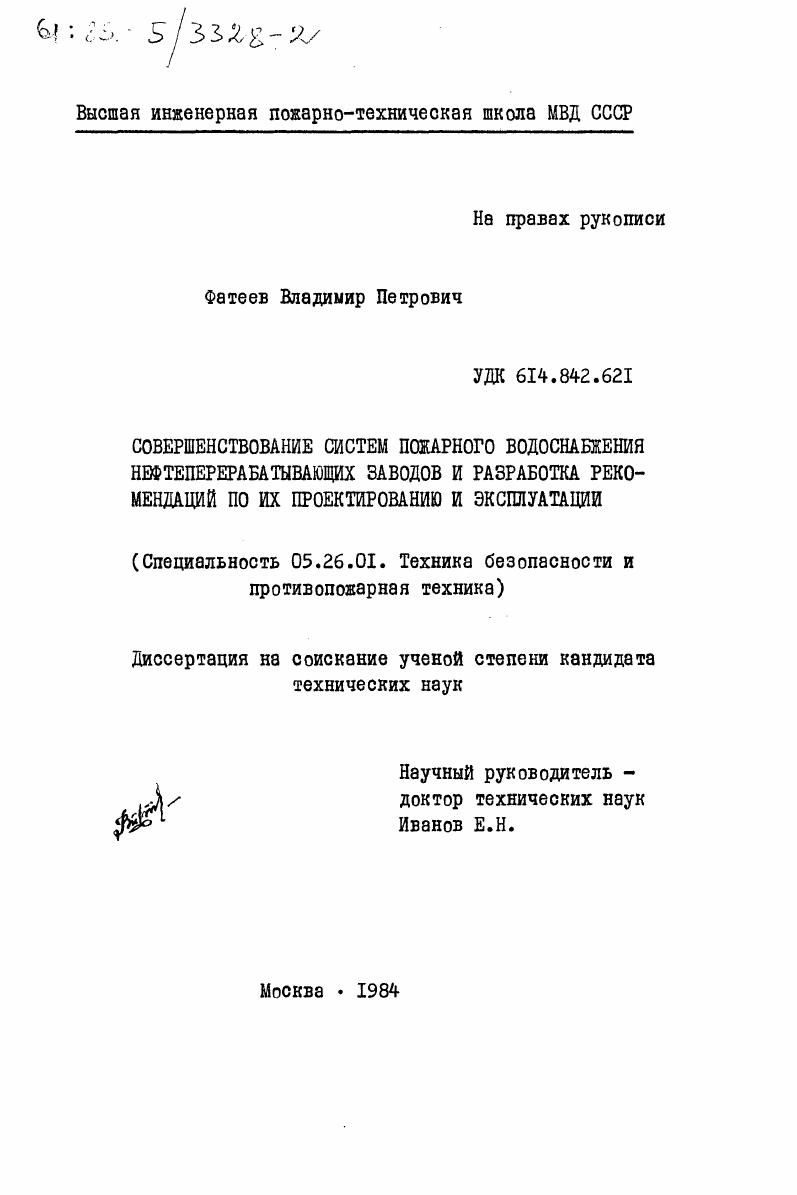

Совершенствование систем пожарного водоснабжения нефтеперерабатывающих заводов и разработка рекомендаций по их проектированию и эксплуатации

• Автор: Фатеев, Владимир Петрович
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 232 c. : ил

ОГЛАВЛЕНИЕ

Введение. 5II

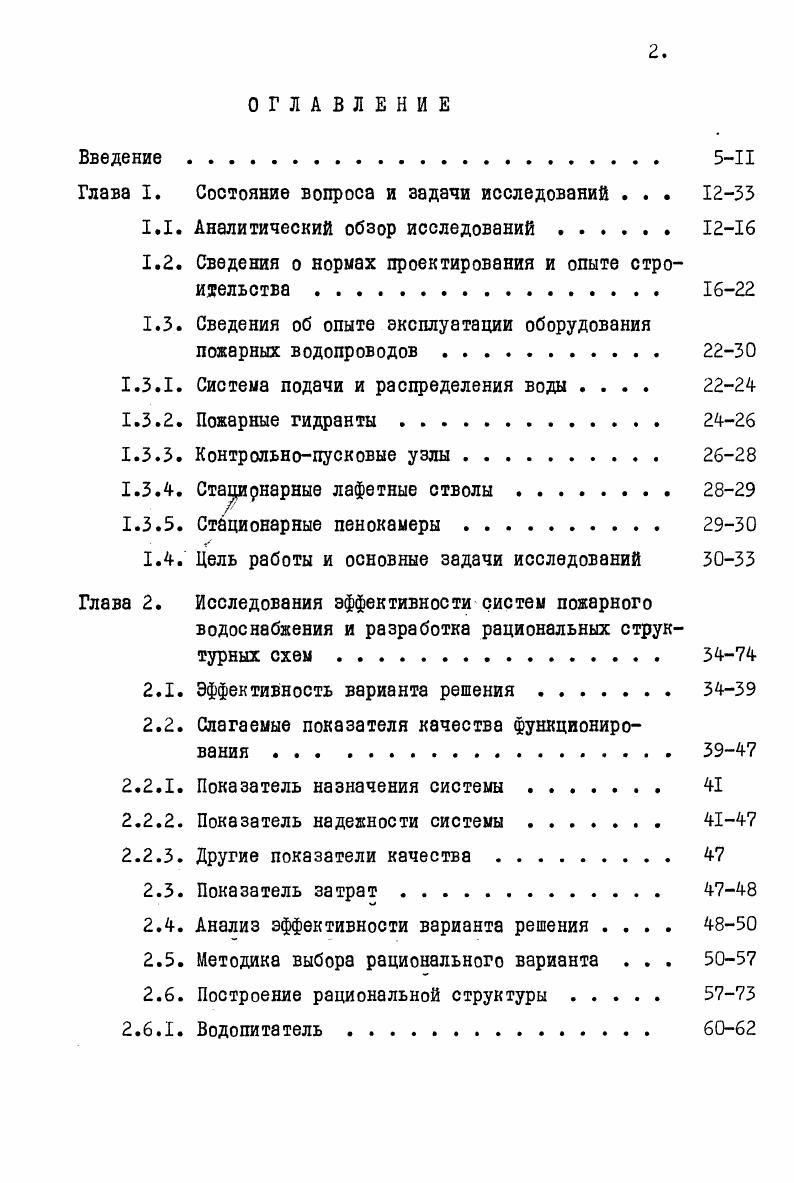

Глава I. Состояние вопроса и задачи исследований . . .

1.1. Аналитический обзор исследований .

1.2. Сведения о нормах проектирования и опыте строительства .

1.3. Сведения об опыте эксплуатации оборудования пожарных водопроводов .

1.3.1. Система подачи и распределения воды

1.3.2. Пожарные гидранты .

1.3.3. Контрольнопусковые узлы

1.3.4. Стадарнарные лафетные стволы

1.3.5. Стационарные пенокамеры .

1.4. Цель работы и основные задачи исследований
Глава 2. Исследования эффективности систем пожарного
водоснабжения и разработка рациональных структурных схем.
2.1. Эффективность варианта решения .
2.2. Слагаемые показателя качества функционирования
2.2.1. Показатель назначения системы .
2.2.2. Показатель надежности системы
2.2.3. Другие показатели качества .
2.3. Показатель затрат
2.4. Анализ эффективности варианта решения
2.5. Методика выбора рационального варианта . . .
2.6. Построение рациональной структуры
2.6.1. Водопитатель .
2.6.2. Водопроводная сеть
2.6.3. Контрольнопусковой узел
2.6.4. Система пожарного водоснабжения.
2.7. Выводы.

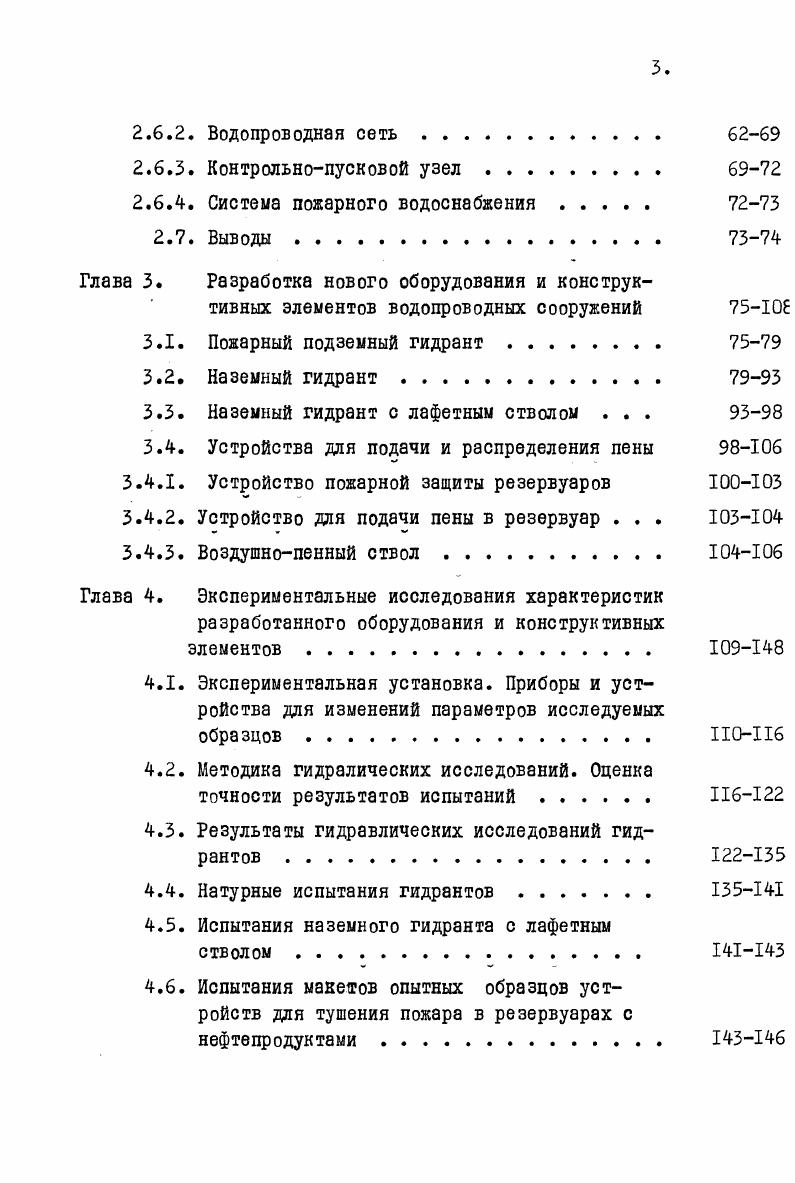

Глава 3. Разработка нового оборудования и конструктивных элементов водопроводных сооружений Е
3.1. Пожарный подземный гидрант
3.2. Наземный гидрант
3.3. Наземный гидрант с лафетным стволом . . .
3.4. Устройства для подачи и распределения пены
3.4.1. Устройство пожарной защиты резервуаров 0
3.4.2. Устройство для подачи пены в резервуар . . . 3
3.4.3. Воздушнопенный ствол . 4
Глава 4. Экспериментальные исследования характеристик разработанного оборудования и конструктивных элементов . 9
4.1. Экспериментальная установка. Приборы и устройства для изменений параметров исследуемых образцов . 0
4.2. Методика гидралических исследований. Оценка
точности результатов испытаний . 6
4.3. Результаты гидравлических исследований гидрантов . 2
4.4. Натурные испытания гидрантов 5
4.5. Испытания наземного гидранта с лафетным
стволом . 1
4.6. Испытания макетов опытных образцов устройств для тушения пожара в резервуарах с нефтепродуктами 3
4.7. Испытания воздушнопенного ствола
4.8. Выводы 6
Глава 5. Практическая реализация результатов диссертационного исследования . I
5.1. Рекомендации по совершенствованию требований к проектированию систем пожарного водоснабжения 9
5.2. Проекты новых систем пожарного водоснабжения 4
5.2.2. Схема компановки водопроводных сооружений и контрольнопусковых узлов
5.2.3. Оборудование для отбора воды из водопровода 5
5.3. Регламент эксплуетации систем . 6
5.4. Оборудование пожарных водопроводов 7
5.4.1. Новый подземный гидрант . 7
5.4.2. Новый наземный гидрант .
5.4.3. Устройства для противопожарной защиты резервуаров с нефтепродуктом .
5.5. Совершенствование учебного процесса . . .
5.6. Выводы 0
7. Заключение . 2
Литература


Системы пожарного водоснабжения нефтеперерабатывающих заводов проектируются институтами Гроэгипронефтехим, Ленгипро-нефтехим, ВНИИПИнефть, Гипротрубопровод, СКВ Спецавтоматика и другими проектными организациями. Эти системы имеют весьма разнообразные технологические схемы, в которых используется разнотипное оборудование. Эта система предназначена для подачи воды в передвижную пожарную технику, установки пенного пожаротушения и оборудование водоорошения резервуаров нефти и продуктов ее переработки. Проектирование подобной системы осуществляется в соответствии с требованиями норм строительного проектирования ^-, J и рекомендаций |^, ^ , разработанных на основе результатов проведенных исследований ? В соответствии с рекомендациями в - гг. Требуемые расходы воды, на подачу которой (в течение нормативной продолжительности) рассчитываются параметры водопроводных сооружений (емкости для хранения воды, производительность и мощность насосно-силовых агрегатов, пропускная способность водопроводных сетей и т. Таблица 1. Емкость резервуара,тыс. ДЛЯ ! ДЛЯ орошения ! Система пожарного водоснабжения;институтами Грозгипронеф-техим и Ленгипронефтехим [7] , принципиальная схема которой представлена на рис. В помещении насосной станции размещены также дозаторы пенообразователя, емкость с пенообразователем и автоматика включения насосных агрегатов и аварийного переключения рабочих агрегатов на резервные. Вместимость емкостей для хранения запасов воды рассчитана из условия бесперебойной подачи воды в установку пенного пожаротушения, систему водоорошения резервуаров и передвижную пожарную технику. Водопроводные сети имеют кольцевую разводку и оборудованы арматурой для обеспечения бесперебойного водообеспече-ния при авариях на участках сети. Трубопроводы для подачи воды и водного раствора пенообразователя уложены в одной траншее в две нити и не имеют системы блокировки. Давление в водопроводной сети 0,6 МПа в режиме ожидания (постоянно) создается автоматическим водопитателем (гидропневматическим аккумулятором). Для отбора воды передвижной пожарнойтехникой на водопроводной сети предусмотрены пожарные гидранты. Подача водного раствора пенообразователя в стационарные генераторы включается контрольно-пусковыми узлами, расположенных в подземных камерах. А х: -4г " " V. Рис. II - сухотрубопровод для подачи водного раствора пенообразователя; - подземная камера с контрольно-пусковым узлом; - трубопровод для подачи водного раствора пенообразователя; - насосный агрегат для подачи воды в установку пенотушения. В соответствии с техническим решением ^J система пожарного водоснабжения товарно-сырьевой базы Мажейского нефтеперерабатывающего завода рассчитана из условия подачи воды и водного раствора пенообразователя для ликвидации двух, одновременно возникших на заводе пожаров: одного - в резервуаре с продуктами переработки нефти, другого - на очистных сооружениях (в аварийном амбаре). Приведены в табл. Таблица 1. Вместе с этим для бзсперебойной подачи для тушения пожаров ноды в технологическом комплексе предусмотрена автоматизированная система пожарного водоснабжения, которая содержит три резервуара с водой вместимостью по 2 тыс. Приведенные данные показывают, что основные капиталовложения системы пожарного водоснабжения нефтеперерабатывающего завода приходятся на водопроводные сети. Обзор проектных материалов [бб-бв] и данных опыта эксплуатации [7] позволил выявить те факторы, воздействие которых приводит к заметному снижению качества функционирования системы подачи и распределения воды и повышению затрат на их строительство и эксплуатацию. Однако для устранения недостатков проектирования систем пожарного водоснабжения необходимо иметь научно обоснованную методику оценки слагаемых показателя качества функционирования системы, с помощью которой можно было бы количественно оценить влияние того или иного фактора и разработать мероприятия по повышению эффективности действия системы, выявить наиболее слабые в отношении надежности элементы и проанализировать предлагаемые компоненты совершенствования элементов и системы пожарного водоснабжения в целом.
