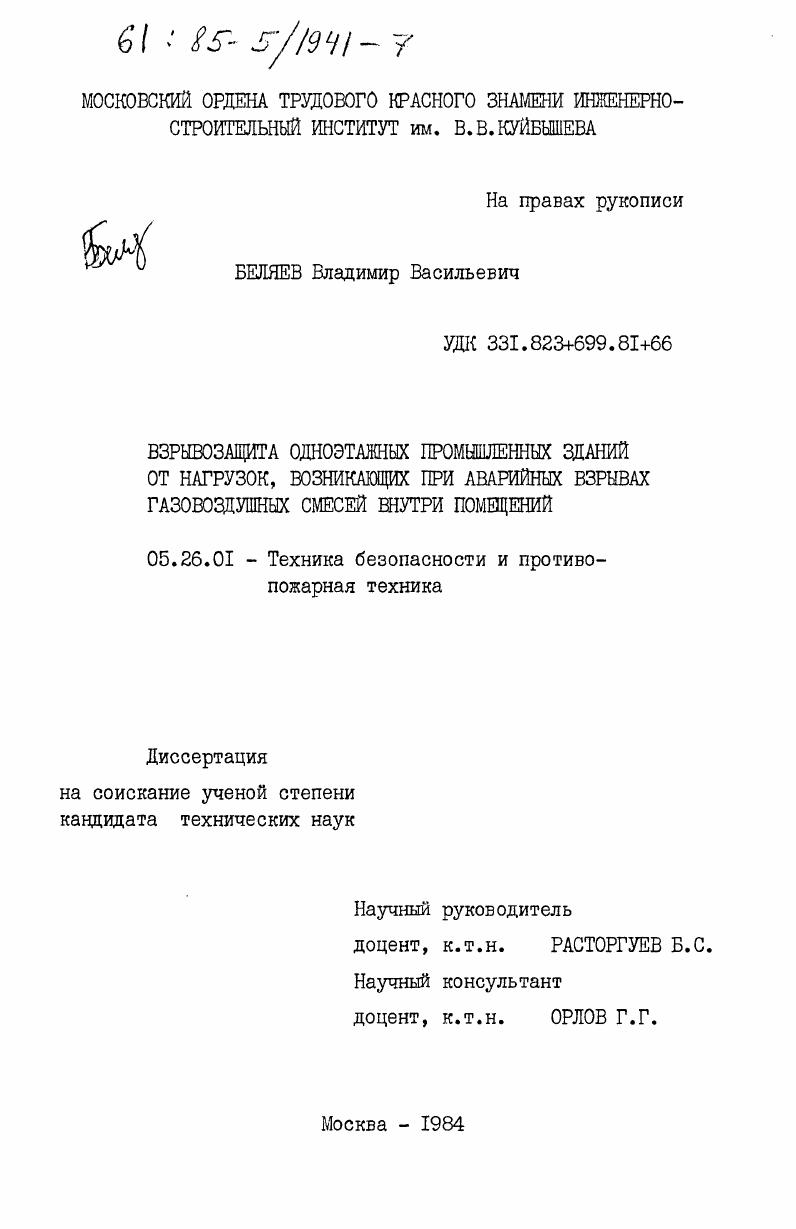

Взрывозащита одноэтажных промышленных зданий от нагрузок, возникающих при аварийных взрывах газовоздушных смесей внутри помещений

• Автор: Беляев, Владимир Васильевич
• Шифр специальности: 05.26.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 175 c. : ил

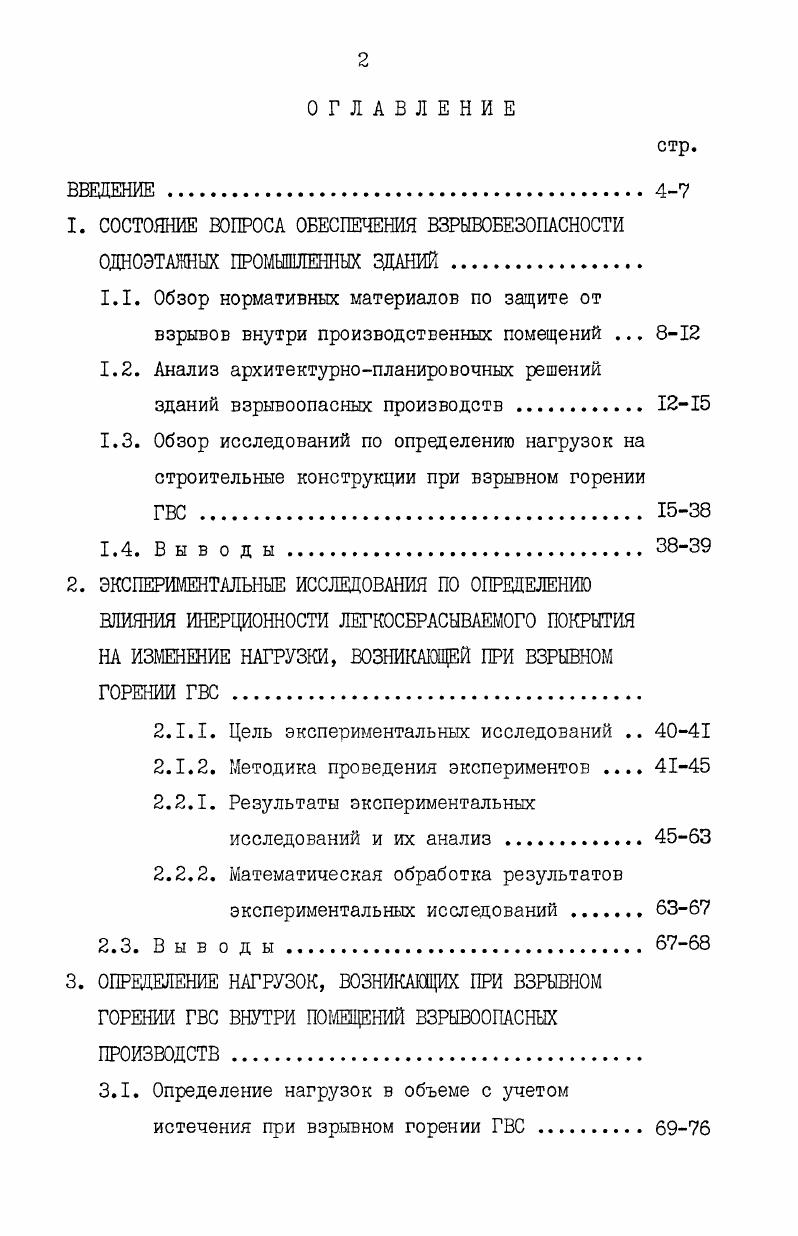

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
1. СОСТОЯНИЕ ВОПРОСА ОБЕСПЕЧЕНИЯ ВЗРЫВОБЕЗОПАСНОСТИ ОДНОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ .
1.1. Обзор нормативных материалов по защите от взрывов внутри производственных помещений .

1.2. Анализ архитектурнопланировочных решений зданий взрывоопасных производств .

1.3. Обзор исследований по определению нагрузок на строительные конструкции при взрывном горении

1.4. В ы в о д ы .

2. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПО ОПРЕДЕЛЕНИЮ ВЛИЯНИЯ ИНЕРЦИОННОСТИ ЛЕГКОСБРАСЫВАЕМОГО ПОКРЫТИЯ НА ИЗМЕНЕНИЕ НАГРУЗКИ, ВОЗНИКАЮЩЕЙ ПРИ ВЗРЫВНОМ ГОРЕНИИ ГВС .

2.1Л. Цель экспериментальных исследований

2.1.2. Методика проведения экспериментов

2.2.1. Результаты экспериментальных исследований и их анализ .

2.2.2. Математическая обработка результатов экспериментальных исследований .
2.3. В ы в о д ы .
3. ОПРЕДЕЛЕНИЕ НАГРУЗОК, ВОЗНИКАЮЩИХ ПРИ ВЗРЫВНОМ ГОРЕНИИ ГВС ВНУТРИ ПОМЕЩЕНИЙ ВЗРЫВООПАСНЫХ
ПРОИЗВОДСТВ
3.1. Определение нагрузок в объеме с учетом
истечения при взрывном горении ГВС
4

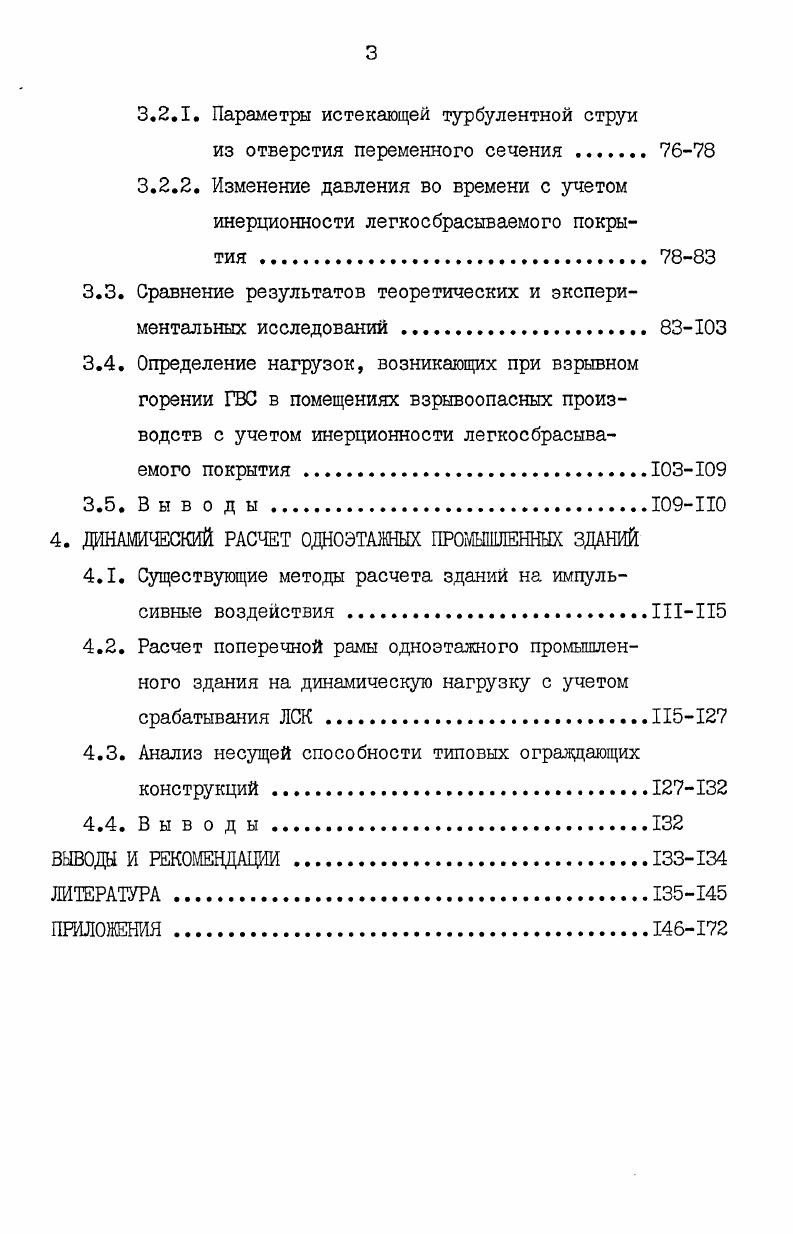

3.2.1. Параметры истекающей турбулентной струи
из отверстия переменного сечения .
3.2.2. Изменение давления во времени с учетом инерционности легкосбрасываемого покрытия .
3.3. Сравнение результатов теоретических и экспериментальных исследований .
3.4. Определение нагрузок, возникающих при взрывном горении ГВС в помещениях взрывоопасных производств с учетом инерционности легкосбрасываемого покрытия.3
3.5. Выводы.9
4. ДИНАМИЧЕСКИЙ РАСЧЕТ ОДНОЭТАЖНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ
4.1. Существующие методы расчета зданий на импульсивные воздействия.1ПП
4.2. Расчет поперечной рамы одноэтажного промышленного здания на динамическую нагрузку с учетом срабатывания ЛСК.5
4.3. Анализ несущей способности типовых ограддающих конструкций7
4.4. Выводы .
ВЫВОДЫ К РЕКОМЕНДАЦИИ3
ЛИТЕРАТУРА


В многоэтажных зданиях взрывоопасных производств недостаточность площадей легкосбрасываемых конструкций в стеновых ограждениях компенсируется за счет устройства проемов в междуэтажных перекрытиях. Кроме того такие проемы могут быть необходимы по технологическим соображениям. В качестве легкосбрасываемых ограждающих конструкций используются: окна с обычным остеклением, двери, распашные ворота, фонарные переплеты, а также конструкции из асбестоцементных, алюминиевых и стальных листов с легким утеплителем. Чаще всего в качестве легкосбрасываемых конструкций в стеновых ограждениях используется остекление, т. При сплошном и ленточном остеклении стен применяются обычные оконные панели длиной 6 м и высотой 1,8 м и 1,2 м в зависимости от применяемых стеновых панелей //. Переплеты изготовляются из стальных или алюминиевых профилей и бывают одинарными, двойными и спаренными, а также глухими или открывающимися. Результаты работ /,/ показали, что эффективность применения остекления в качестве легкосбрасываемых конструкций во многом зависит от толщины стекла, от его геометрических размеров, от способов закрепления стекол в переплетах и многих других факторов. Так например, выяснилось, что не следует применять двойное остекление в зданиях взрывоопасных производств. Кроме того оказалось, что лучше всего использовать оконные переплеты с шарнирно-поворотными фрамугами с боковым открыванием наружу. Это более выгодно экономически, т. Поэтому в этих случаях применяются облегченные стеновые панели. В последнее время часто применяются светопрозрачные материалы из пластика, обладающие прозрачностью, легкостью, достаточной прочностью, невосприимчивостью к агрессивным средам. Причем легкосбрасываемые конструкции из такого пластика можно применять и в покрытии. Примером таких конструкций являются разработанные Харьковским Промстройпроектом и ЦНиСКом светопрозрачные панели из стеклопластика размером 6,0x1,2x0, м и с рамой из алюминиевых элементов //. При взрыве внутри помещения такие панели открываются целиком. В зданиях взрывоопасных производств больших объемов трудно обеспечить выполнение норм по площади легкосбрасыва-емых конструкций только за счет вертикальных ограждающих конструкций. Поэтому необходимо устраивать в таких зданиях легкосбрасываемое покрытие. Обычно в качестве элементов легкосбрасываемого покрытия используются облегченные железобетонные плиты покрытия с проемами. Эти плиты укладываются по металлическим или железобетонным прогонам, и проемы заполня-готся легкими плитами массой - кг/м // или асбестоцементными листами с утеплителем. Сверху обычно устраивается гидроизоляция из трех слоев рубероида на битумной мастике, которая, как показали исследования /,/, препятствует сбрасыванию плит при взрыве внутри помещения. Такой сплошной ковер кровли не разрывается, а поднимается вместе с плитами, что препятствует эффективному сбросу избыточного давления. Наиболее эффективными легкосбрасываемыми конструкциями в покрытии являются водонепроницаемые плиты покрытия, не требующие устройства мягкой кровли. Примером такой конструкции является двухслойная плита //, состоящая из армированного волнистого асбестоцементного листа с приклеенной ленточной арматурой, к которому присоединяется на клею пенопластовый утеплитель в виде плоской плиты. Наружная поверхность асбестоцементного листа обрабатывается водонепроницаемым составом. Продольный шов плит прикрывается сверху профильной металлической накладкой, а поперечный - выпуском листа вышележащей плиты. Крепление плиты осуществляется двумя болтами профильной накладки и легко отрывается при действии нагрузки от взрыва внутри помещения. В настоящее время существует большое количество работ, посвященных изучению взрывов газовоздушных смесей внутри опытных камер различного объема от сотых долей м3 до 8 м3. В работе // описаны эксперименты, которые проводились в металлических камерах разной конфигурации и объема: трубе с V = 0, м3, циливдре с V = 0,3 м3, резервуаре с V = 0,4 м3 и сосуде с V = 0, м3. В качестве горючих смесей использовались $ Н? СдНд + $ воздуха, т. Гомогенная смесь зажигалась электрической искрой в центре опытного объема.
