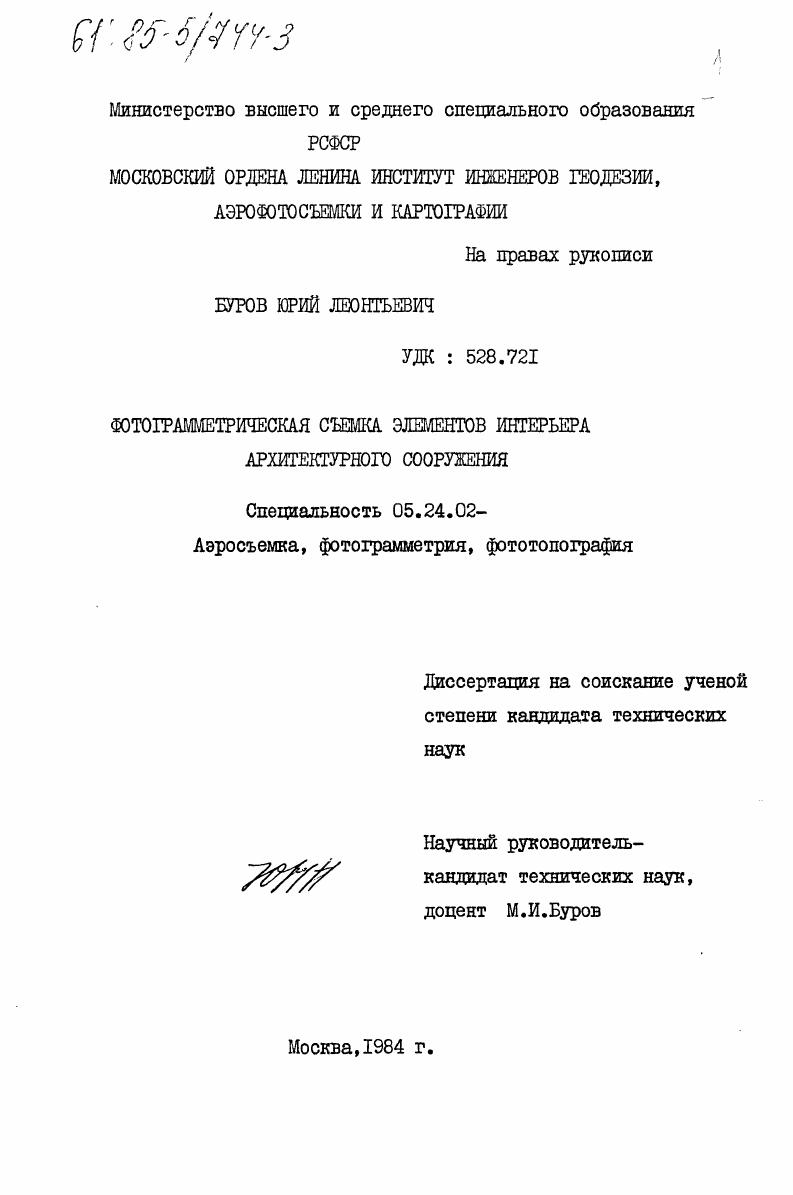

Фотограмметрическая съемка элементов интерьера архитектурного сооружения

• Автор: Буров, Юрий Леонтьевич
• Шифр специальности: 05.24.02
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 246 c. : ил

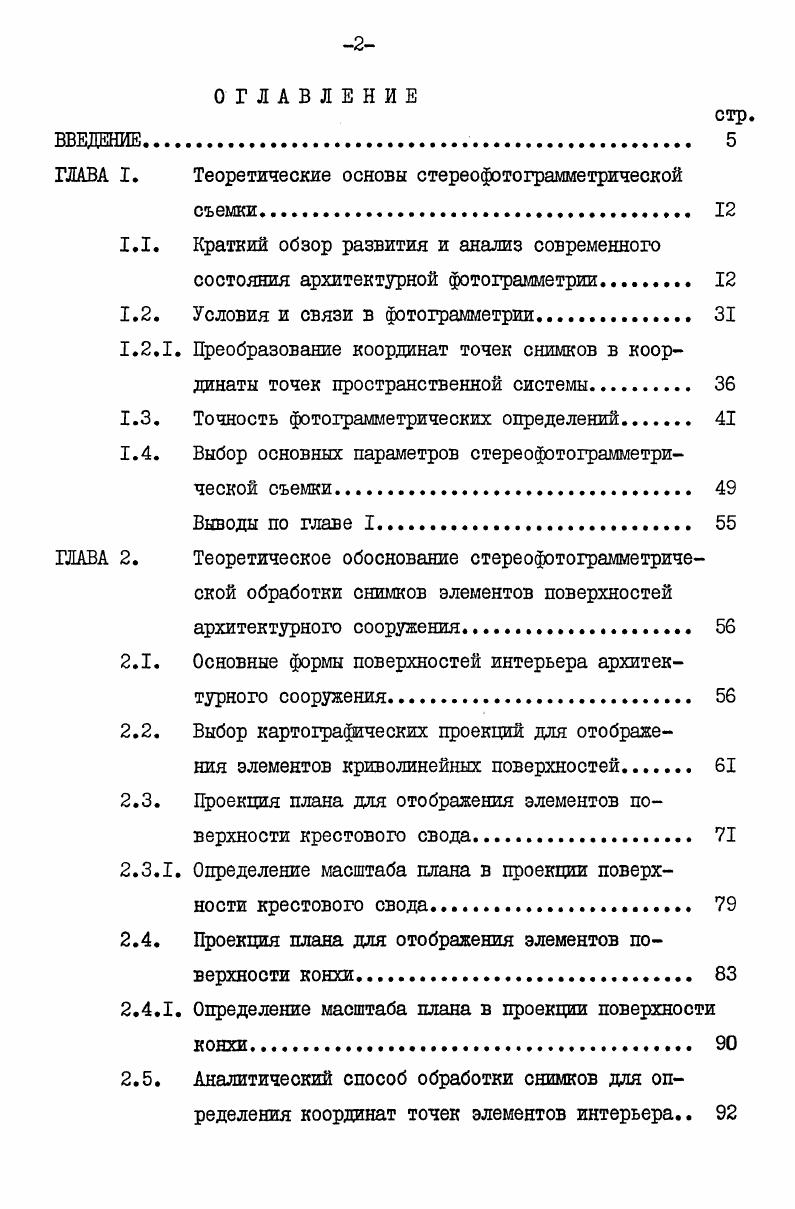

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ.

ГЛАВА I. Теоретические основы стереофотограмметрической

съемки

1.1. Краткий обзор развития и анализ современного

состояния архитектурной фотограмметрии

1.2. Условия и связи в фотограмметрии.

1.2.1. Преобразование координат точек снимков в координаты точек пространственной системы.

1.3. Точность фотограмметрических определений.

1.4. Выбор основных параметров стереофотограмметрической съемки.

Выводы по главе I.

ГЛАВА 2. Теоретическое обоснование стереофотограмметриче
ской обработки снимков элементов поверхностей архитектурного сооружения.
2.1. Основные форглы поверхностей интерьера архитектурного сооружения
2.2. Выбор картографических проекций для отображения элементов криволинейных поверхностей
2.3. Проекция плана для отображения элементов поверхности крестового свода
2.3.1. Определение масштаба плана в проекции поверхности крестового свода
2.4. Проекция плана для отображения элементов поверхности конхи.
2.4.1. Определение масштаба плана в проекции поверхности
конхи.
2.5. Аналитический способ обработки снимков для определения координат точек элементов интерьера
2.6. Цифровая фотограмметрическая обработка сним
ков росписи поверхностей архитектурного сооружения.
2.6.1. Системы цифровой обработки изображений.
2.6.2. Геометрические преобразования системами цифровой обработки изображений.
2.6.3. Аналитическое трансформирование снимков элементов поверхности купола.
2.6.4. Аналитическое трансформирование снимков эле
ментов поверхности цилиндрических сводов, барабанов, колонн.
2.6.5. Аналитическое трансформирование снимков элементов поверхности крестового свода.
2.6.6. Аналитическое трансформирование снимков элементов поверхности конхи
2.7. Универсальный метод создания планов элементов поверхностей архитектурного сооружения
2.7.1. Внутреннее ориентирование снимков на универсальных стереофотограмметрических приборах
2.7.2. Взаимное ориентирование снимковпостроение
модели на универсальных стереофотограмметрических приборах.
2.7.3. Внешнее ориентирование модели.
2.7.4. Требования к точности ориентирования снимков
при съемке поверхностей.
2.8. Универсальный метод создания планов разверток элементов поверхностей
2.9. Создание фотопланов разверток элементов, изо
браженных на цилиндрических сводах, барабанах, колоннах
Выводы по главе 2.
ГЛАВА 3. Экспериментальные работы по применению фото
грамметрических методов обработки снимков росписи поверхностей архитектурных сооружений.
3.1. Аналитическая обработка снимков элементов поверхностей архитектурного сооружения.
3.2. Технология трансформирования снимков элементов росписи поверхностей архитектурного сооружения.
3.3. Создание фотоплана росписи поверхности купола
Успенского собора Московского Кремля
3.4. Создание фотоплана росписи поверхности барабана Успенского собора Московского Кремля
3.5. Получение проекции плана элементов поверхности конхи Успенского собора Московского Кремля
3.6. Создание проекции плана элементов поверхности
крестового свода Успенского собора г. Владимира
3.7. Стереофотограмметрическая обработка снимков для
создания планов разверток элементов росписи поверхностей архитектурного сооружения.
3.7.1. Создание планов разверток элементов поверхности купола.
3.7.2. Создание планов разверток элементов поверхности барабана.
Выводы по главе 3.
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


В Канаде, кроме традиционных методов изучения, консервации и охраны исторических архитектурных сооружений, применяются фотограмметрические и стереофотограмметрические методы. Так, например, отделом фотограмметрии Университета г. Лаваль выполнена съемка фасада здания Парламента Квебека с использованием фототеодолита Р ф. Обработка щтериалов съемки в основном велась на аналоговых приборах А7 и А ф. При сложных объектах рекомендуется применять аналитические приборы Трастер, которые снабжены отдельной архитектурной вычислительной программой. Интересная работа была также выполнена в Оттаве по фот ограмметрической съемке восточного флигеля площадь кв. В Польше для реставрации и инвентаризации исторических памятников фотограмметрические метода используются около лет. Особенностью этих работ является отсутствие документации на большинство архитектурных памятников, которая была утеряна или уничтожена во время Второй Мировой войны. Интерес представляет работа по реконструкции Владиславовой башни королевского замка в Варшаве. Реконструкция башни выполнена по результатам фотограмметрической и стереофотограмметрической обработок двух е фотоснимков,
полученных соответственно в и гг. На первом этапе обработка велась аналитическим методом для определения элементов внутреннего ориентирования, затем использовался аналоговый прибор. В результате получен графический план и профиль вертикального разреза башни. В Краковском Университете в процессе обработки архитектурных снимков используются методы ортофототранеформирования. Так были получены ортофотопланы сводов двух старинных костелов и памятника Адаму Мицкевичу в Кракове, старинного органа в костеле г. Лекайска. По заданию Международного Совета по вопросам охраны памятников и достопримечательных мест ИКОМОС Польские фотограмметристы за период гг. Египте, Сирии, Судане, Морокко. Интересна одна из последних работ польских специалистов по фотограмметрической съемке ротонды св. Георгия в Салониках Греция. Съемка выполнялась камерой ИМК , снимки обрабатывались на приборе Топокарт. Созданы планы стен и купола с горизонталями в масштабе 1, а также профили по различным направлениям. Мозаика наносилась на план по ортофотоснимкам. Материалы съемки показали, что стены и купол ротонды имеют значительные деформации в результате землетрясений. По данным фотограмметрических определений установлены параметры и конкретные величины деформации сооружения, необходимые для реставрации и восстановительных работ. В институте фотограмметрии и картографии Варшавского политехнического института для съемок различных архитектурных объектов использовались фотоаппараты с телеобъективами 0, 0,
