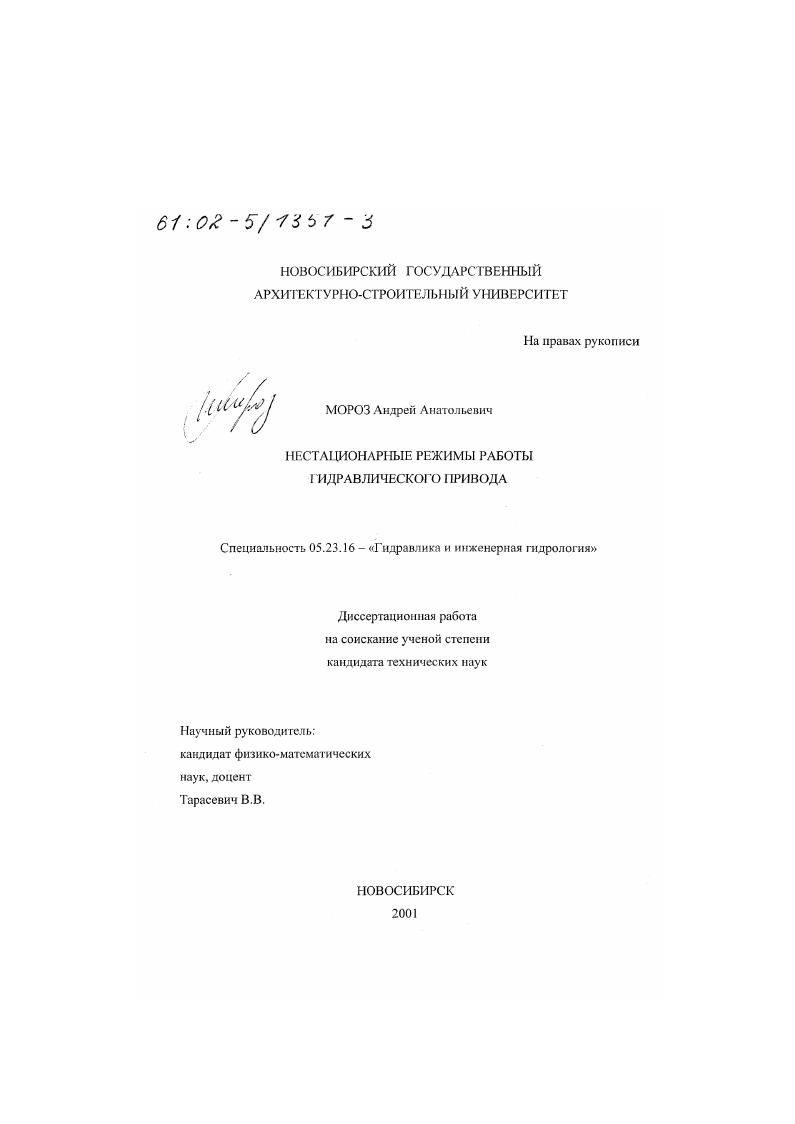

Нестационарные режимы работы гидравлического привода

• Автор: Мороз, Андрей Анатольевич
• Шифр специальности: 05.23.16
• Научная степень: Кандидатская
• Год защиты: 2001
• Место защиты: Новосибирск
• Количество страниц: 118 с. : ил

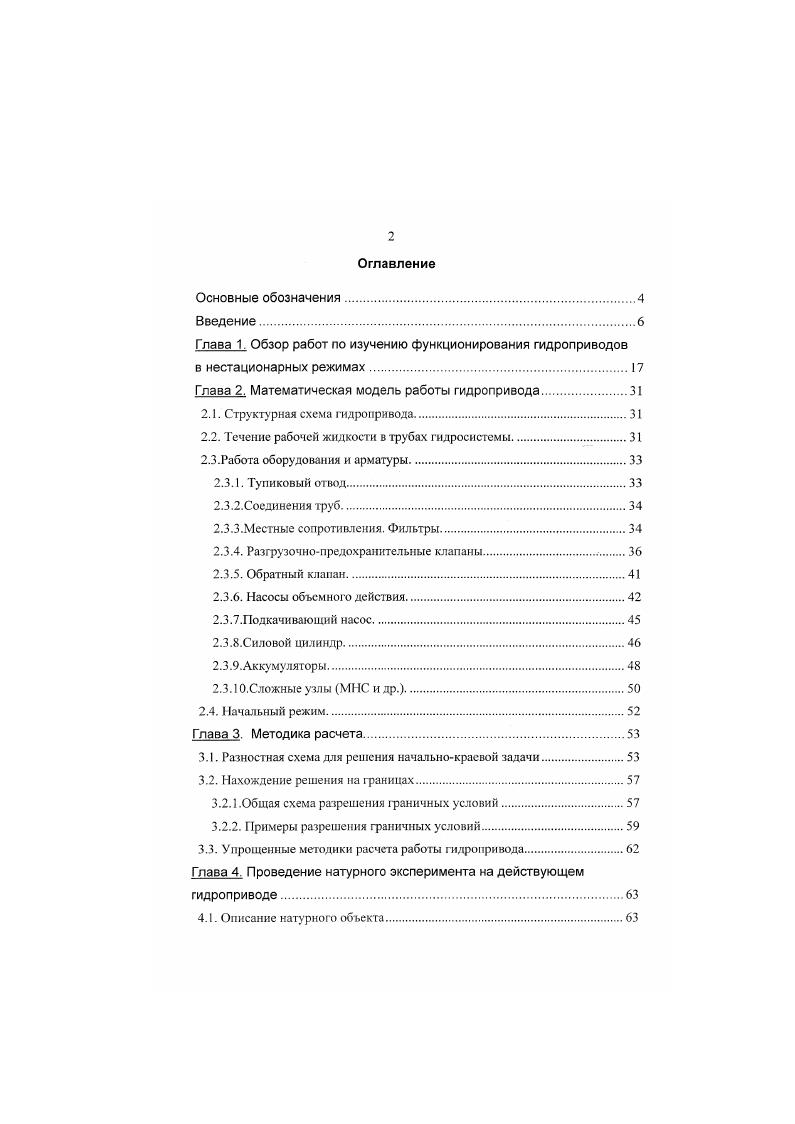

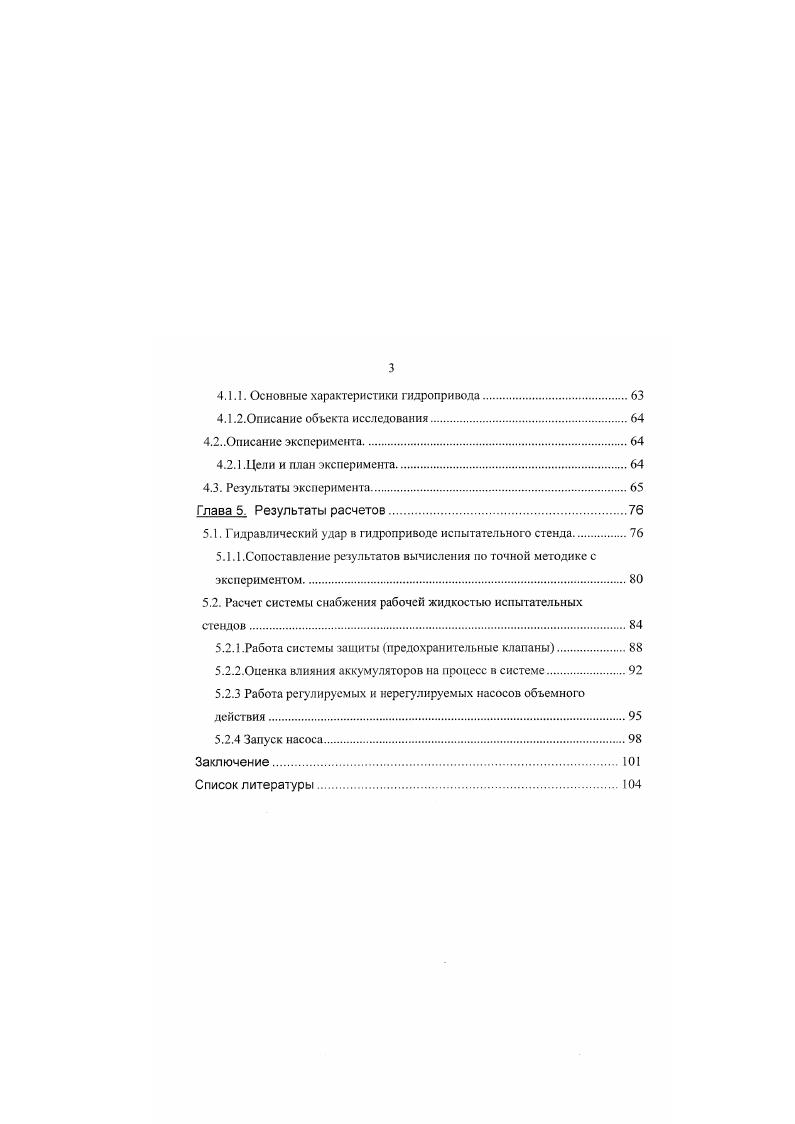

Оглавление

Основные обозначения.

Введение

Глава 1. Обзор работ по изучению функционирования гидроприводов

в нестационарных режимах

Глава 2. Математическая модель работы гидропривода

2.1. Структурная схема гидропривода

2.2. Течение рабочей жидкости в трубах гидросистемы

2.3.Работа оборудования и арматуры.

2.3.1. Тупиковый отвод.

2.3.2.Соединения труб

2.3.3.Местные сопротивления. Фильтры.
2.3.4. Разгрузочнопредохранительные клапаны
2.3.5. Обратный клапан.
2.3.6. Насосы объемного действия.
2.3.7.Подкачивающнй насос
2.3.8.Силовой цилиндр
2.3.9. Аккумуляторы
2.3Сложные узлы М 1С и др.
2.4. Начальный режим.
Глава 3 Методика расчета
3.1. Разностная схема для решения начальнокраевой задачи.
3.2. Нахождение решения на границах.
3.2.1 .Общая схема разрешения раничньх условий.
3.2.2. Примеры разрешения пзапичиых условий
3.3. Упрощенные методики расчета работы гидропривода
Глава 4. Проведение натурного эксперимента на действующем гидроприводе
4.1. Описание натурного объекта.
4.1.1. Основные характеристики гидропривода
4.1.2.Описание объекта исследования
4.2Описание эксперимента.
4.2.1.Цели и план эксперимета.
4.3. Результаты эксперимента.
Глава 5. Результаты расчетов
5.1. Гидравлический удар в гидроприводе испытательного стенда
5.1.1 .Сопоставление результатов вычисления по точной методике с экспериментом.
5.2. Расчет системы снабжения рабочей жидкостью испытательных стендов
5.2.1 .Работа системы защиты предохранительные клапаны.
5.2.2.0пенка влияния аккумуляторов на процесс в системе
5.2.3 Работа регулируемых и нерегулируемых насосов объемного действия
5.2.4 Запуск насоса
Заключение.
Список литературы


Результаты эксперимента. Глава 5. Сопоставление результатов вычисления по точной методике с экспериментом. Работа системы защиты (предохранительные клапаны). Заключение. Объемные гидроприводы входят в состав многих гидротехнических и инженерных сооружений в качестве силового привода или системы управления. Например, открытие и закрытие ворот шлюза осуществляется при помощи гидропривода, такое уникальное гидротехническое сооружение, как судоподъемник Красноярской ГЭС (см. Гидропривод также осуществляет силовое обеспечение многих строительных машин и механизмов [, , ,], испытательных стендов (см. По сравнению с электроприводом (другим широко распространенным силовым приводом) гидравлический привод имеет ряд преимуществ (надежность и устойчивость в эксплуатации, большое начальное усилие, возможность получать любые требуемые характеристики работы и т. В отличие от таких широко распространенных трубопроводных систем как, водопроводная сеть или тепловая есть, в гидроприводе в качестве рабочей жидкости, как правило, используется минеральное масло. Это обстоятельство создает свою специфику как в отношении гидродинамических процессов, так в отношении конструктивных особенностей гидропривода. Здесь чаще наблюдается переходный или даже лиминарный режимы течения. Т.к. Используемые в гидроприводах насосы, клапаны и другие устройства также весьма чувствительны к чистоте рабочей жидкости, т. Особенно велики требования к чистоте рабочей жидкости, используемой для питания управляющих или регулирующих устройств. Поэтому в гидроприводах применяется, как правило, двойная система очистки - фильтры низкого давления (на подаче рабочей жидкости на вход насосов) и фильтры высокого давления (при подаче рабочей жидкости в систему). По конструктивному исполнению гидроприводы могут быть выполнены как по разомкнутой, так и по замкнутой схеме. В первом случае одна и та же трубопроводная линия (или сеть) используется и для подачи высокого давления, и для сбора отработанной жидкости. Такая схема применяется там, где перемещение жидкости мало, т. Источником высокого давления в таких схемах служат, как правило, гидравлические аккумуляторы (]. Сравнительно болсс распространенной является замкнутая схема. Такая схема используется там, где циркуляция жидкости существенна, например, при питании гидромоторов, гидропередач, и т. Красноярского судоподъемника. Такой гидропривод предусматривает в своем составе наличие двух трубопроводных систем - магистрали высокого давления в виде разветвленной трубопроводной сети, подающей жидкость к исполнительным устройствам, и трубопроводной сети низкого давления (обратной магистрали), по которой осуществляется сбор отработанной жидкости и подача ее опять к насосам. В качестве типичных примеров силового гидравлического привода можно рассматривать гидропривод Красноярского судоподъемника (см. Сравнивая эти два примера, можно выделить основные характерные черты гидропривода. В случае судоподъемника исполнительным механизмом являются гидромоторы, а во втором случае в качестве исполнительного механизма будут выступать гидроцилиндры, создающие нагрузку. По принятой в гидравлике классификации гидропривод относи гея к сложным трубопроводам [8, ], точнее, является типичным примером сложной напорной трубопроводной системы, т. Это обстоятельство роднит гидропривод с другими сложными напорными трубопроводами, как, например, водопроводная сеть, или, в еще большей степени, тепловая сеть. Последняя имеет еще больше сходственных черт, гак как также выполнена по замкнутой схеме, имеет напорную и обратную магистрали, насосы, предохранительную арматуру и т. В настоящей работе будут рассматриваться силовые гидроприводы, выполненные по замкнутой схеме. Сопоставление таких объектов исследования как гидропривод Красноярског о судоподъемника и гидропривод испытательного стенда показывает, что, несмотря на различные области их использования, принципиальное различие между ними весьма незначительно. В.1. Упрощенная схема гидропривода Красноярского судоподъемника.
