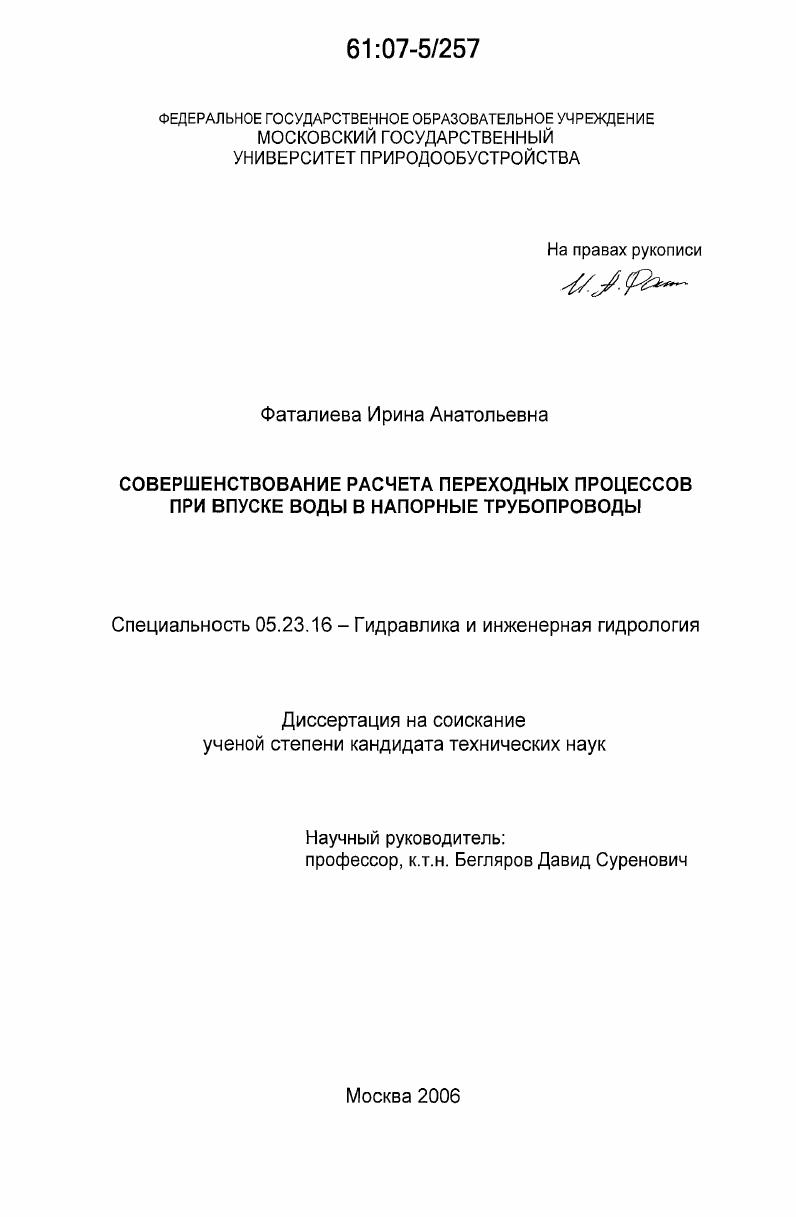

Совершенствование расчета переходных процессов при впуске воды в напорные трубопроводы

• Автор: Фаталиева, Ирина Анатольевна
• Шифр специальности: 05.23.16
• Научная степень: Кандидатская
• Год защиты: 2006
• Место защиты: Москва
• Количество страниц: 154 с. : ил.

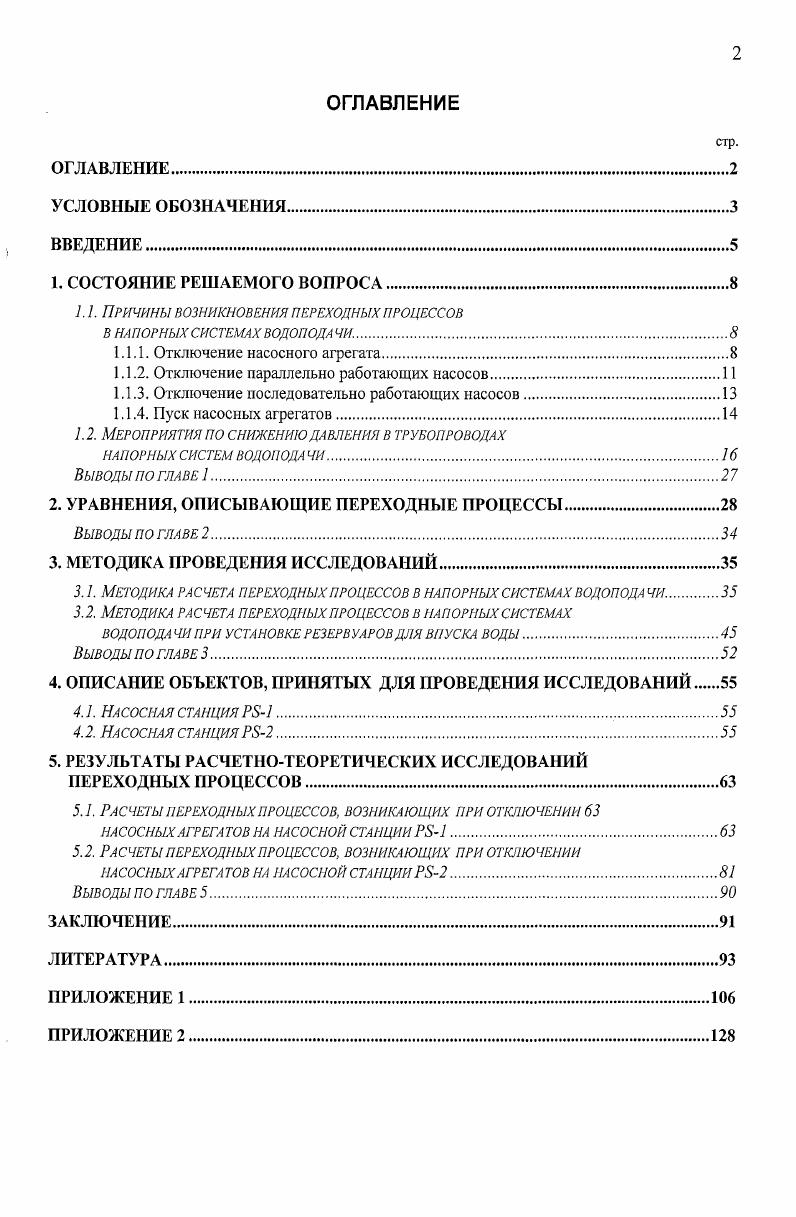

ОГЛАВЛЕНИЕ
ОГЛАВЛЕНИЕ.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ.

ВВЕДЕНИЕ.

1. СОСТОЯНИЕ РЕШАЕМОГО ВОПРОСА.

1.1. Причины возникновения переходных процессов

В НАПОРНЫХ СИСТЕМАХ водоподачи.

1.1.1. Отключение насосного агрегата

1.1.2. Отключение параллельно работающих насосов.

1.1.3. Отключение последовательно работающих насосов.

1.1.4. Пуск насосных агрегатов.

1.2. Мероприятия по снижению давления в труеопроводах
НАПОРНЫХ СИСТЕМ ВОДОПОДА ЧИ.
Выводы ПО ГЛАВЕ 1
2. УРАВНЕНИЯ, ОПИСЫВАЮЩИЕ ПЕРЕХОДНЫЕ ПРОЦЕССЫ.
ВЫВОДЫ ПО ГЛАВЕ 2
3. МЕТОДИКА ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ.
3.1. Методика расчета переходных процессов в напорных системах водопода чи
3.2. Методика расчета переходных процессов в напорных системах
ВОДОПОДА ЧИ ПРИ установке резервуаров для впуска воды.
Выводы по главе 3
4. ОПИСАНИЕ ОБЪЕКТОВ, ПРИНЯТЫХ ДЛЯ ПРОВЕДЕНИЯ ИССЛЕДОВАНИЙ
4.1. Насосная станция Р5У.
4.2. Насосная станция Р82.
5. РЕЗУЛЬТАТЫ РАСЧЕТНОТЕОРЕТИЧЕСКИХ ИССЛЕДОВАНИЙ ПЕРЕХОДНЫХ ПРОЦЕССОВ.
5.1. Расчеты переходных процессов, возникающих при отключении
НАСОСНЫХ агрегатов на насосной станции 7.
5.2. Расчеты переходных процессов, возникающих при отключении
насосных агрегатов на насосной станции Р52.
Выводы по главе 5
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА


При относительно коротких напорных линиях насосов, имеющих идентичные характеристики, что обычно встречается на практике, все насосы работают в одинаковых условиях, то есть рабочая точка на характеристике всех насосов одна и та же, поэтому одновременное отключение всех насосов, работающих параллельно, можно рассматривать как случай отключения одного насоса. Если характеристики насосов различны, то при одновременном отключении насосы будут работать также по-разному. Обычно разменные насосные агрегаты менее инерционны и останавливаются быстрее, поэтому в определенный момент после аварийного отключения электропитания подача воды ими прекратится, а основные насосы еще будут подавать воду. Для предотвращения обратного движения воды через разменные насосы на их напорных линиях, как правило, устанавливают обратные клапаны. После закрытия тарелей обратных клапанов разменные насосы будут отключены от трубопроводов. Связанными с трубопроводами останутся лишь основные насосы с одинаковыми характеристиками, следовательно, случай будет тот же, что и рассмотренный выше. Безусловно, могут быть случаи, когда на насосных станциях работают насосы и более чем с двумя типами характеристик, при отключении которых переходные процессы будут более сложными. Однако практически для мелиоративных насосных станций эти случаи редки. Отключение одного из параллельно работающих насосов может происходить: при автоматической работе насосных станций (например, закрытые оросительные системы - ЗОС) и уменьшении общего водопотребления, при неисправности одного из насосных агрегатов. При отключении одного из нескольких агрегатов, работающих параллельно, его характеристика всегда будет отличаться от характеристик работающих насосов. В связи с тем, что остальные насосы, работающие с отключаемым параллельно насосом, будут продолжать работать, направление движения воды в напорной линии отключаемого насоса изменится очень быстро. Если на напорной линии отключаемого насоса установлен обратный клапан, то закрытие тарели клапана вызовет гидравлический и механический удар тарели о его седло. Причем, так как тарель обратного клапана, как правило, не успеет закрыться к моменту образования обратного потока, ее закрытие будет происходить с гашением скорости потока в обратном направлении, что еще более ухудшит условия протекания переходного процесса. При отсутствии обратного клапана на напорной линии отключаемого насоса вода, подаваемая неотключенными насосами, начнет двигаться через него. Причем, поскольку напор, развиваемый этими насосами, будет больше, чем при аварийном отключении, реверсивная частота вращения и повышение давления также будут больше. Рассмотрим раздельно, случаи последовательной работы насосов, установленных на одной насосной станций, и насосов, находящихся на различных станциях, то есть последовательную работу насосных станций. В первом случае насосы устанавливают последовательно для того, чтобы создать насосами, расположенными первыми по ходу воды, напор на входе насосов, расположенных вторыми, которые развивают значительный напор. Одинаково будет изменяться только их подача, то есть расход воды через них. В противном случае разница в расходах привела бы к образованию разрыва сплошности потока между насосами. При неисправности одного из насосов предусматривают автоматическое отключение обоих насосов, работающих последовательно. Таким образом, параллельная работа нескольких пар таких насосов, работающих последовательно, аналогична работе нескольких одинаковых насосов, работающих параллельно. При последовательной работе насосных станций (работа насосных станций в каскаде) наиболее часто между станциями предусматривают емкости, из которых станции следующего подъема забирают воду, но иногда они могут и отсутствовать, то есть насосы следующего подъема забирают воду из напорных трубопроводов станции предыдущего подъема. В первом случае переходные процессы в каждой насосной станции практически протекают независимо от остальных станций, то есть были уже рассмотрены. Во втором случае все насосные станции, работающие последовательно, являются одной напорной системой водоподачи и протекание переходных процессов здесь значительно сложнее.
