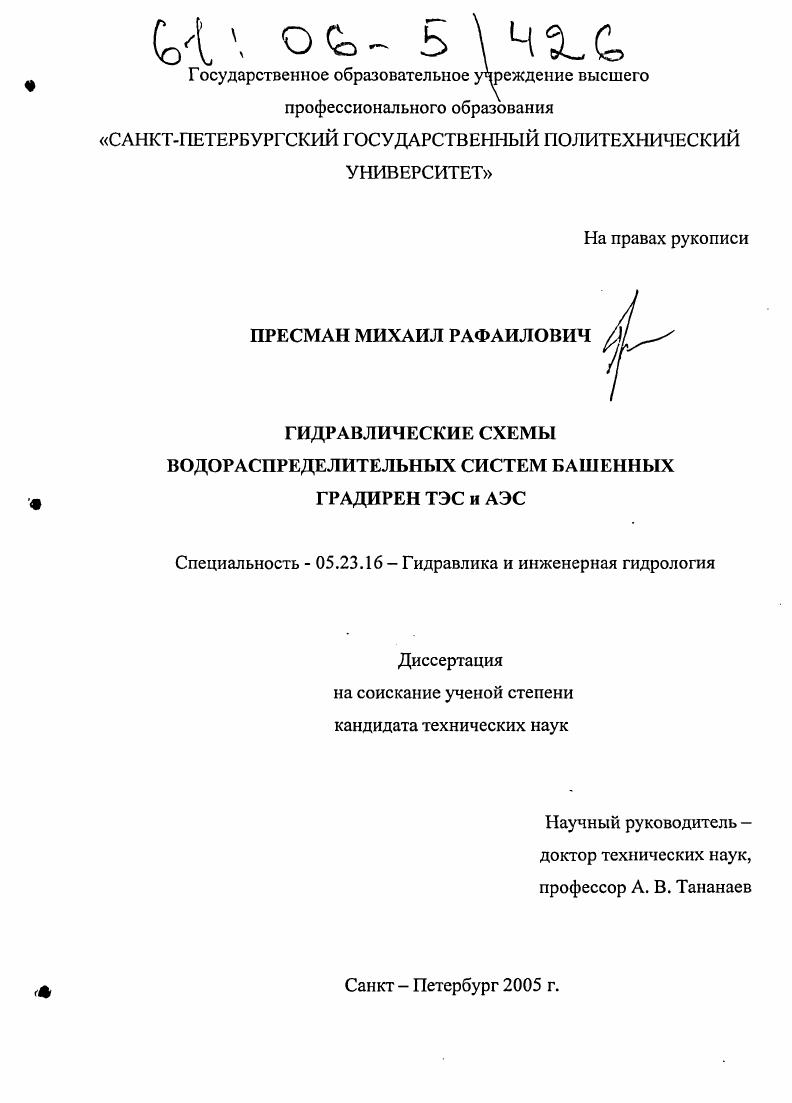

Гидравлические схемы водораспределительных систем башенных градирен ТЭС и АЭС

• Автор: Пресман, Михаил Рафаилович
• Шифр специальности: 05.23.16
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Санкт-Петербург
• Количество страниц: 163 с. : ил.

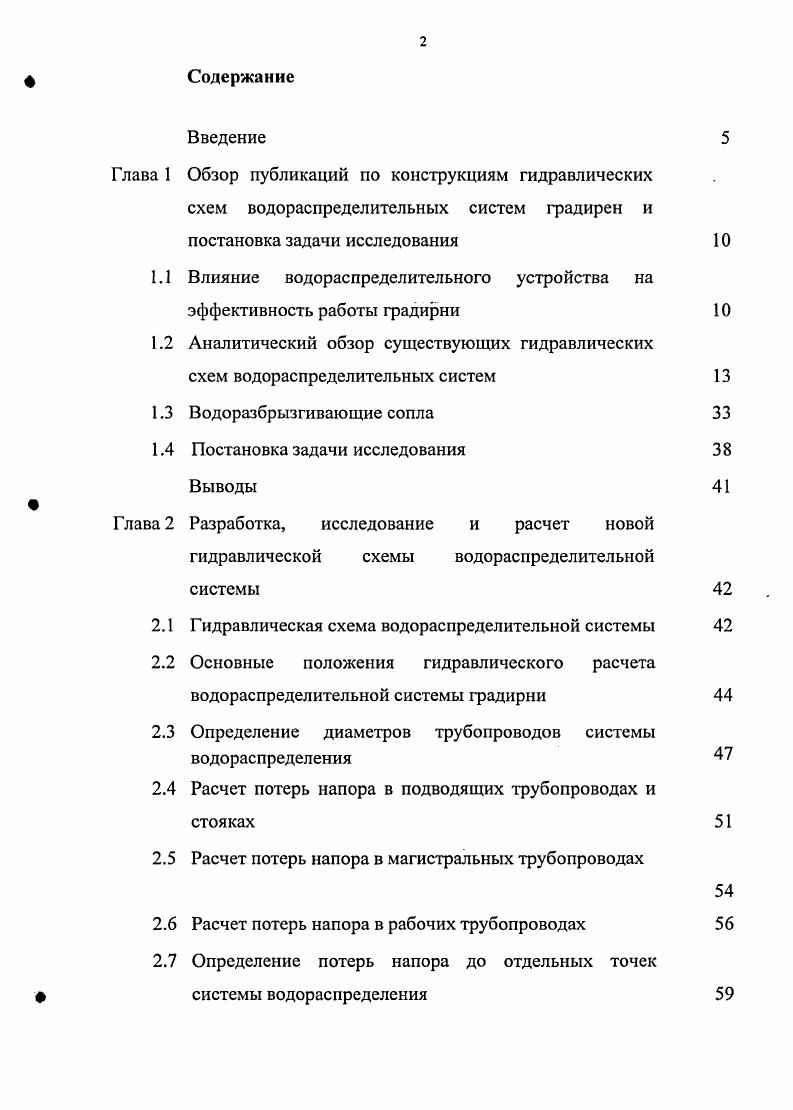

Введение
Глава 1 Обзор публикаций по конструкциям гидравлических схем водораспределительных систем градирен и постановка задачи исследования

1.1 Влияние водораспределительного устройства на эффективность работы градирни

1.2 Аналитический обзор существующих гидравлических схем водораспределительных систем

1.3 Водоразбрызгивающие сопла

1.4 Постановка задачи исследования Выводы

Глава 2 Разработка, исследование и расчет новой гидравлической схемы водораспределительной системы

2.1 Гидравлическая схема водораспределительной системы

2.2 Основные положения гидравлического расчета водораспределительной системы градирни

2.3 Определение диаметров трубопроводов системы водораспределения

2.4 Расчет потерь напора в подводящих трубопроводах и стояках

2.5 Расчет потерь напора в магистральных трубопроводах
2.6 Расчет потерь напора в рабочих трубопроводах
2.7 Определение потерь напора до отдельных точек системы водораспределения

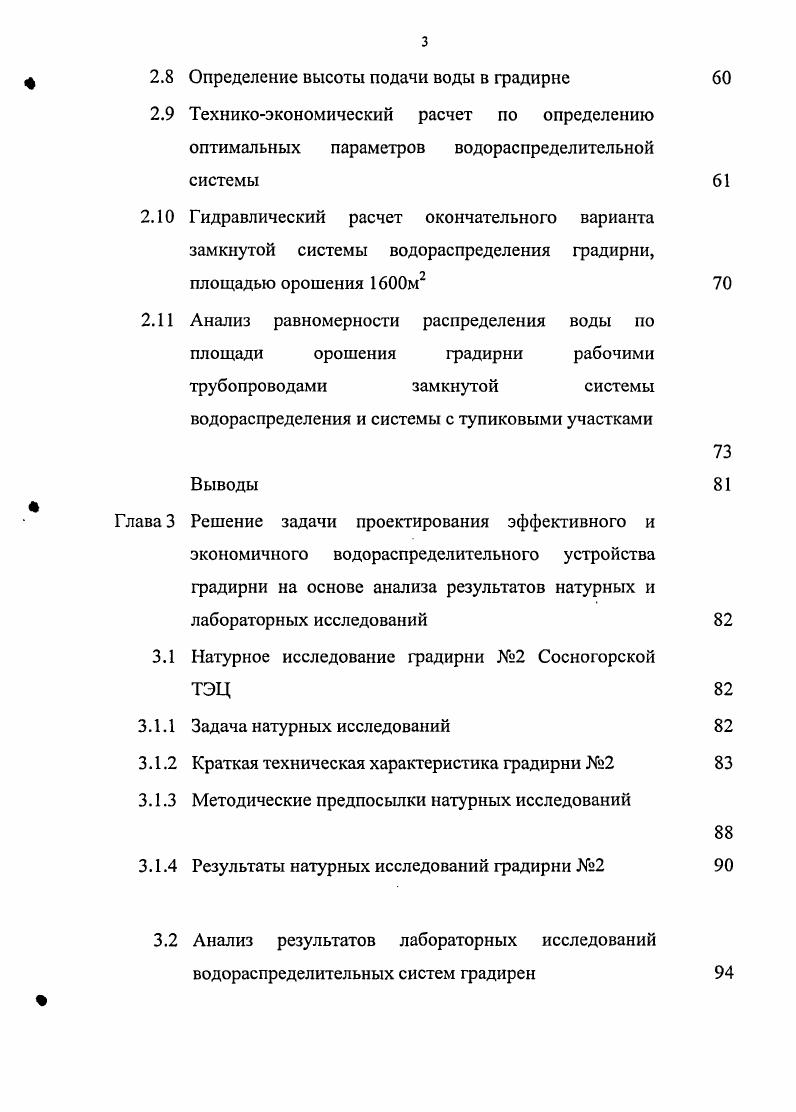

2.8 Определение высоты подачи воды в градирне
2.9 Техникоэкономический расчет по определению оптимальных параметров водораспределительной системы
2. Гидравлический расчет окончательного варианта замкнутой системы водораспределения градирни, площадью орошения м
2. Анализ равномерности распределения воды по площади орошения градирни рабочими трубопроводами замкнутой системы
водораспределения и системы с тупиковыми участками
Глава 3 Решение задачи проектирования эффективного и экономичного водораспределительного устройства градирни на основе анализа результатов натурных и лабораторных исследований
3.1 Натурное исследование градирни 2 Сосногорской ТЭЦ
3.1.1 Задача натурных исследований
3.1.2 Краткая техническая характеристика градирни
3.1.3 Методические предпосылки натурных исследований
3.1.4 Результаты натурных исследований градирни
3.2 Анализ результатов лабораторных исследований водораспределительных систем градирен
3.3 Экспериментальное исследование модели замкнутой
водораспределительной системы
3.4 Универсальное разбрызгивающее устройство
3.5 Исследование возможности расположения
водоуловителей на рабочих трубопроводах
водораспределительной системы
3.5.1 Технологические особенности работы градирни при
расположении водоуловителей на трубопроводах водораспределительной системы
3.5.2 Особенности конструкции каркаса водоохладительного
устройства градирни при расположении
водоуловителей на трубопроводах
водораспределительной системы
Выводы
Глава 4 Техникоэкономическое сравнение башенных градирен с различными вариантами исполнения гидравлических схем водораспределительных систем
4.1 Исходные данные
4.2 Методика техникоэкономического расчета
4.3 Результаты техникоэкономического расчета
Выводы
Заключение
Литература


Неправильное распределение воды является одной из наиболее распространенных причин плохой работы градирен. Оно приводит к перегрузке по количеству поступающей воды одних зон оросительного устройства и к недогрузке других. Воздух проходит при этом преимущественно через слабо орошаемые зоны и плохо используется. Там, где протекает значительное количество воды, оказывается недостаточно воздуха и охладительный эффект резко снижается, там же, где воды мало, воздух выходящий из оросительного устройства, недостаточно нагревается и увлажняется. В башенных градирнях проникающий в значительных количествах в вытяжную башню слабо нагретый и увлажненный воздух уменьшает тягу, что еще более ухудшает охладительный эффект градирни. Поэтому необходимо своевременно и быстро устранять все неисправности, нарушающие правильное распределение воды
Б. С. Фарфоровский и В. Б. Фарфоровский в своей книге уделяют небольшое внимание гидравлике градирен, но и они отмечают Требования, предъявляемые к системам водораспределения градирен, сводятся к созданию равномерного дождя, обеспечивающего равномерное смачивание элементов оросителя. В. С. Пономаренко и Ю. И. Арефьев пишут Водораспределительное устройство является технологическим элементом градирни, во многом определяющим ее эффективную и надежную работу. Оно должно обеспечивать равномерное распределение воды по оросителю при небольших энергозатратах, не создавая ощутимых препятствий проходу и распределению потока воздуха. В брызгальных и эжекторных градирнях параметры водораспределительного устройства в значительной мере определяют степень охлаждения воды . В. В. Гончаров, анализирую работу брызгальных охладителей ТЭС и АЭС, пишет о водораспределительных устройствах градирен Требования к компоновке разбрызгивающих устройств и к конструкции водораспределительной системы помимо обеспечения пропуска необходимого расхода воды заключались в создании равномерной плотности орошения по полезной площади градирни . Исследования перечисленных и многих других авторов нашли свое отражение в проектах отечественных градирен. Итак, в работах российских авторов указывается на большое влияние работы водораспределительных систем на эффективность охлаждения воды в градирнях. Вместе с тем следует отметить, что в отличие от оросителей и других элементов конструкции градирен, системы водораспределен ИЯ исследованы недостаточно. Литературные данные по исследованиям водораспределительных систем промышленных градирен в нашей стране весьма ограничены. Такие исследования ведутся в некоторых зарубежных странах Англия, США, Германия и др. Чтобы приступить к дальнейшему исследованию водораспределительного устройства градирен, рассмотрим конструкции водораспределительных систем, применяемые в нашей стране и за рубежом. Водораспределительные устройства градирен можно разделить на три основные группы разбрызгивающие, без разбрызгивания и подвижные. Широкое распространение получили в начале века водораспределительные устройства, выполненные в виде расположенной над оросительным устройством системы открытых деревянных желобов и лотков. В небольших открытых градирнях желоба выполняются иногда переливными, когда в их боковых стенках наверху делаются вырезы, благодаря которым переливающаяся вода разделяется на отдельные струи рис. Лучшее распределение воды обеспечивается при установке в днищах желобов насадков сливных трубок, под которыми размещаются круглые розетки тарелочки. Вытекающая через каждую трубку вода, попадая на розетку, меняет направление своего движения она с большой скоростью растекается во все стороны от центра розетки и, дробясь затем на капли, падает на верхний ряд решетника или на щиты оросителя. Рис. Для выравнивания распределения воды по площади оросителя радиусы действия отдельных розеток должны перекрывать друг друга. С этой целью сливные трубки и розетки располагаются в вершинах квадратной сетки со стороной до 0,8 1,0л. Дальнейшее выравнивание распределения воды происходит при растекании ее по брускам верхних рядов решетника или по щитам пленочного оросителя.
