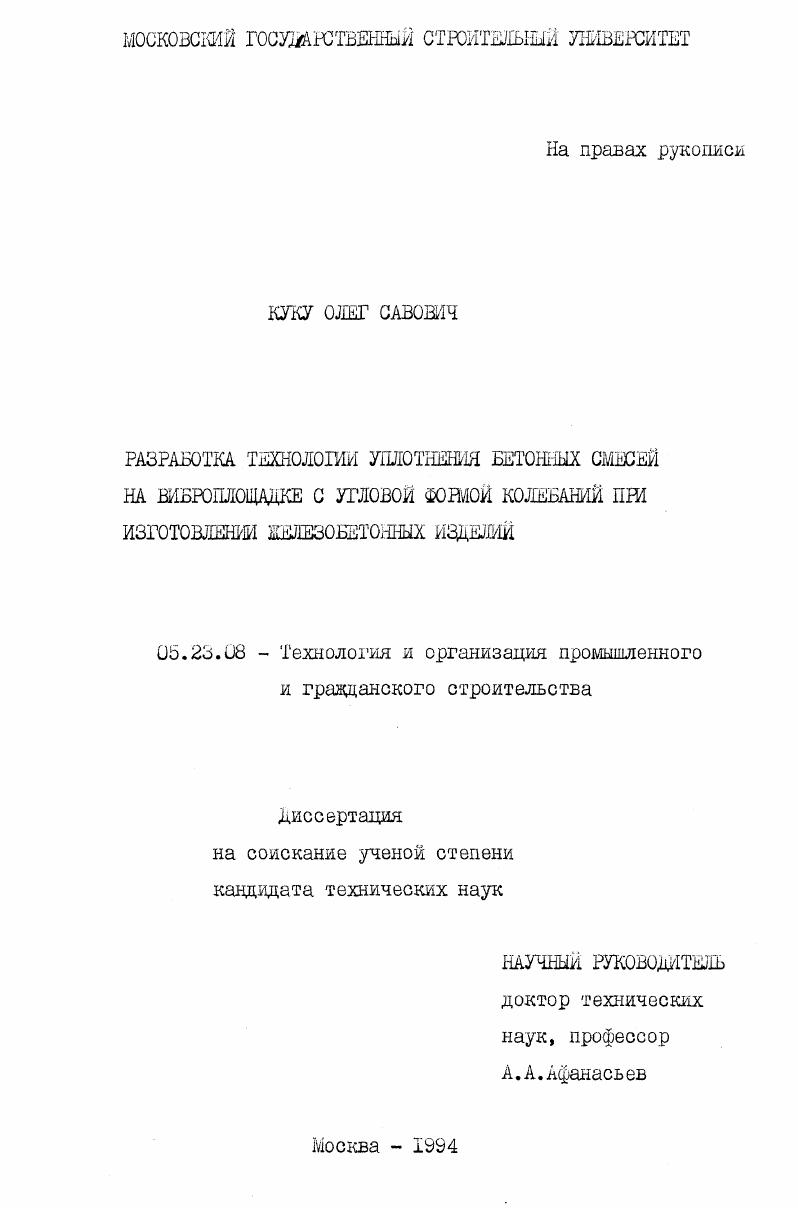

Разработка технологии уплотнения бетонных смесей на виброплощадке с угловой формой колебаний при изготовлении железобетонных изделий

• Автор: Куку, Олег Савович
• Шифр специальности: 05.23.08
• Научная степень: Кандидатская
• Год защиты: 1994
• Место защиты: Москва
• Количество страниц: 202 с. : ил.

ВНВДЕНИЕ ГЛАВА I. 1.1.

1.3. ГЛАВА 2.

2.2.
2.4.
ГЛАВА 3.
3.1.
2

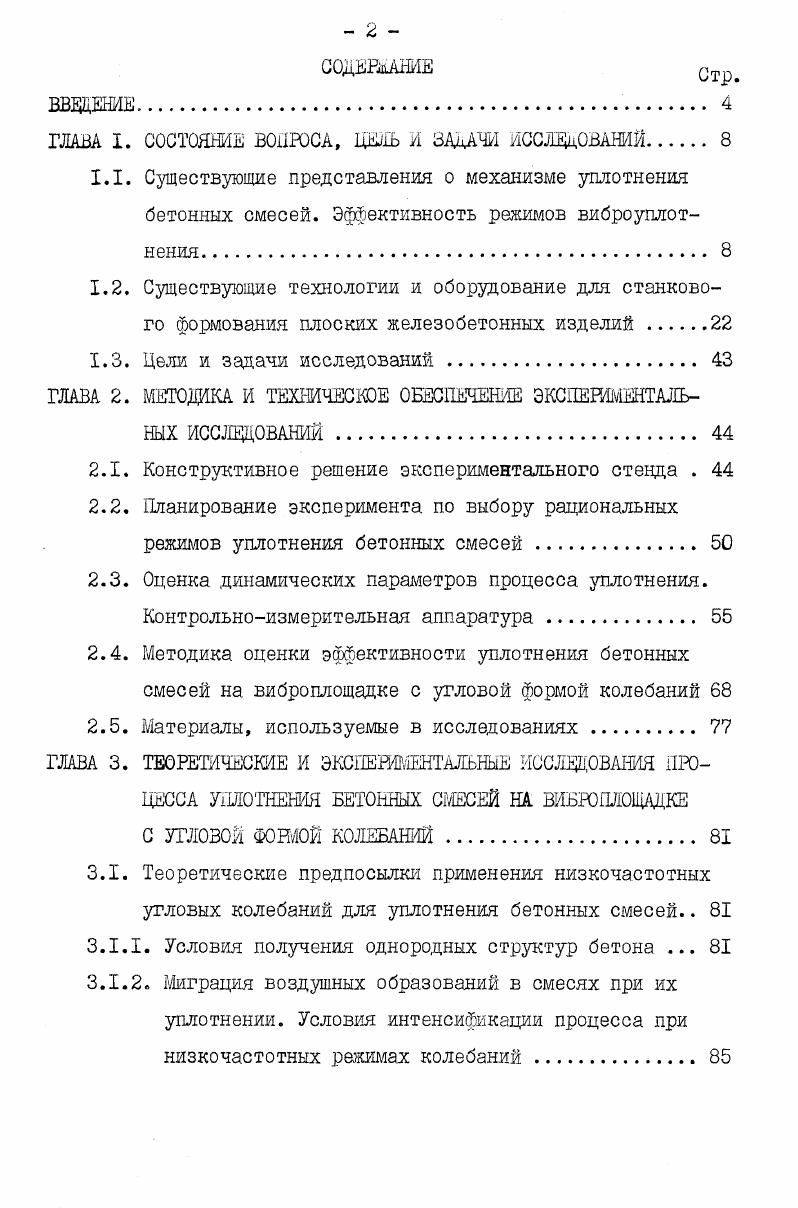

СОДЕШАНИЕ Стр

СОСТОЯНИЙ ВОПРОСА, ЦЕЛЬ А ЗАМЧИ ИССЛЕДОВАНИЙ

Существующие представления о механизме уплотнения бетонных смесей. Эффективность режимов виброуплот
нения.
Существующие технологии и оборудование для станкового формования плоских железобетонных изделий
Дели и задачи исследований
МЕТОДИКА И ТЕХНИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ.
Конструктивное решение экспериментального стенда .
Планирование эксперимента по выбору рациональных
режимов уплотнения бетонных смесей
Оценка динамических параметров процесса уплотнения.
Контрольноизмерительная аппаратура .
Методика оценки эффективности уплотнения бетонных смесей на виброплощадке с угловой формой колебаний
Материалы, используемые в исследованиях .
ТЕОРЕТИЧЕСКИЕ И ЭКСПЕНШЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПРОЦЕССА УПЛОТНЕНИЯ БЕТОННЫХ СПЕСЕЙ НА ВИБРОПЛОЩАДКЕ
С УГЛОВОЙ ФОШОЙ КОЛЕБАНИЙ
Теоретические предпосылки применения низкочастотных угловых колебаний для уплотнения бетонных смесей Условия получения однородных структур бетона . . Миграция воздушных образований в смесях при их уплотнении. Условия интенсификации процесса при низкочастотных режимах колебаний

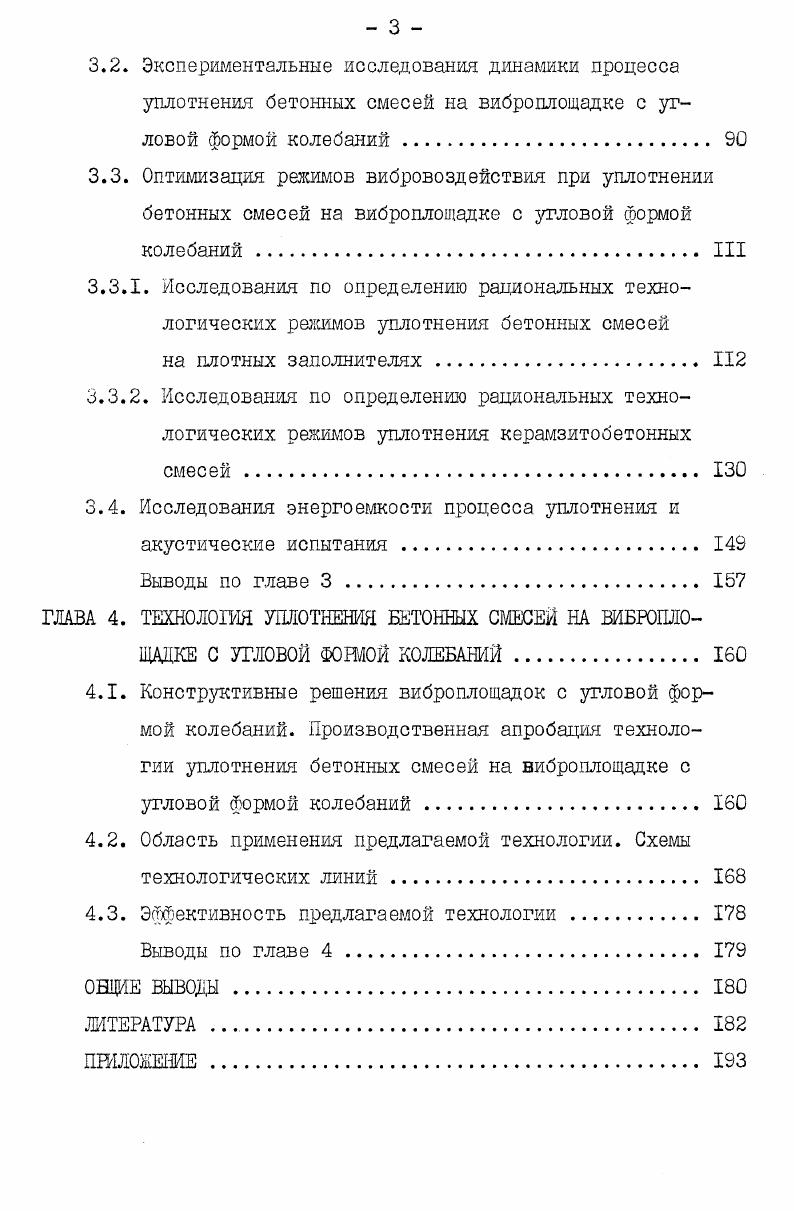

3.2. Экспериментальные исследования динамики процесса уплотнения бетонных смесей на виброплощадке с угловой формой колебаний.
3.3. Оптимизация режимов вибровоздействия при уплотнении бетонных смесей на виброплощадке с угловой формой колебаний. III
3.3.1. Исследования по определению рациональных технологических режимов уплотнения бетонных смесей
на плотных заполнителях.
3.3.2. Исследования по определению рациональных технологических режимов уплотнения керамзитобетонных смесей
3.4. Исследования энергоемкости процесса уплотнения и
акустические испытания .
Выводы по главе 3
ГЛАВА 4. ТЕХНОЛОГИЯ УПЛОТНЕНИЯ БЕТОННЫХ СМЕСЕЙ НА ВИБРОПЛОЩАДКЕ С УГЛОВОЙ ФОМОЙ КОЛЕБАНИЙ.
4.1. Конструктивные решения вкброплощадок с угловой формой колебаний. Производственная апробация технологии уплотнения бетонных смесей на виброплощадке с угловой формой колебаний .
4.2. Область применения предлагаемой технологии. Схемы технологических линий
4.3. Эффективность предлагаемой технологии .
Выводы по главе 4
ОВДЕ ВЫВОДЫ
ЛИТЕРАТУРА


Однако эта модель описывается линейным уравнением ее использование позволяет получать сравнительно просто решения задач, определяющих нагрузки на рабочие органы формующих машин, характер напряженнодеформированного состояния в смеси. Эта модель позволяет осуществлять раздельный учет сил инерционного, упругого и неулругого сопротивления. А.А. Афанасьев, рассматривая процесс уплотнения как с корпускулярных позиций, так и с феноменологических, предложил описывать его тремя моделями 5. На начальном этапе, когда в смеси преобладают силы сухого трения, динамика уплотнения характеризуется нелинейной формой колебания системы, поведение смеси аппроксимируется моделью Кулона. Второй этап характеризуется преобладанием сил вязкого и упругого сопротивления. Состояние смеси на этом этапе аппроксимируется вязкопластической моделью БингамаШведова. На третьем этапе уплотнения значительно снижаются силы кулоновского трения. Бетонная смесь изза содержания неудаленного воздуха приобретает упругие свойства и может быть описана упруговязкой моделью КельвинаФойгта. Значительно реже применяются в исследованиях другие реологические модели. В работах , использована модель линейного тела СенВенана. В работе бетонная смесь моделируется упругоэластичновязко пластическим телом ШофилдаСкотт Блера. Эти модели, по мнению авторов , являясь более сложными математически, не имеют никаких преимуществ перед моделью КельвинаФойгта. Важным вопросом в исследованиях процесса уплотнения является вопрос о распространении колебаний в вибрируемой смеси. Исследования 7, , , 3 и др. Передача волк происходит в результате упругой деформации, которая сопровождается возрастанием потенциальной энергии, трансформирующейся в кинентическую. В результате волновых процессов слои бетонной смеси, расположенные на различном удалении от источника вибрации, характеризуются неодинаковыми величинами динамических параметров. Волны напряжений, деформаций и смещений при распространении в смеси затухают. Затухание происходит по экспоненциальному закону , . При глубинном виброуплотнении А. Экспериментальные исследования показали, что коэффициент затухания зависит от состава смеси вида вяжущего, заполнителей, жесткости, направленности колебаний, частоты колебаний и колеблется в широких пределах от 0, до 0,2 см. Е.Г1. Экспериментальные исследования затухания колебаний при станковом, вибропоршневом, импульсном способах уплотнения показали, что экспоненциальный закон затухания в данных условиях претерпевает значительные изменения. Было обнаружено, что в замкнутой форме при наличии свободной поверхности происходит отражение волн как от свободной поверхности, так и от стенок и днища формы. Поэтому движение в бетонной смеси является наложением двух волн падающей и отраженной 7, , 3, 3. При интерференции волн в слоях смеси образушся зоны с пучностями или наоборот с узлами, в которых амплитуды близки к нулю. Исходя из основных представлений распространения энергии колебаний в бетонной смеси объяснено явление резонанса объема смеси , , , 6, Это явление наблюдается при образовании в смеси стоячей волны, когда все точки среды колеблются синфазно с одинаковой частотой при вариации амплитуды. Стоячая волна может образоватья в случае, если толщина столба бетонной смеси кратна целому числу длины полуволн . Ь длина бегущей волны. В этом случае все слои вибрируемой смеси колеблются в одном и том же направлении т. Некоторые исследователи рассматривают процесс уплотнения также с позиций защемленного воздуха, так как степень уплотнения в наибольшей мере определяется количеством удаленного воздуха 3, 4, 7, , ИЗ, 4. А.А. Афанасьев, Л. А.Файтельсок, А. Е.Десов придерживаются мнения, что в процессе виброуплотнения происходит всплытие пузырьков воздуха. Автор 7 экспериментально установил, что на характер движения воздушных образований существенное влияние оказывают частота и направленность динамического воздействия. Установлено, что с увеличением частоты происходит рост скорости всплытия, максимум которой наступает в области Гц.
