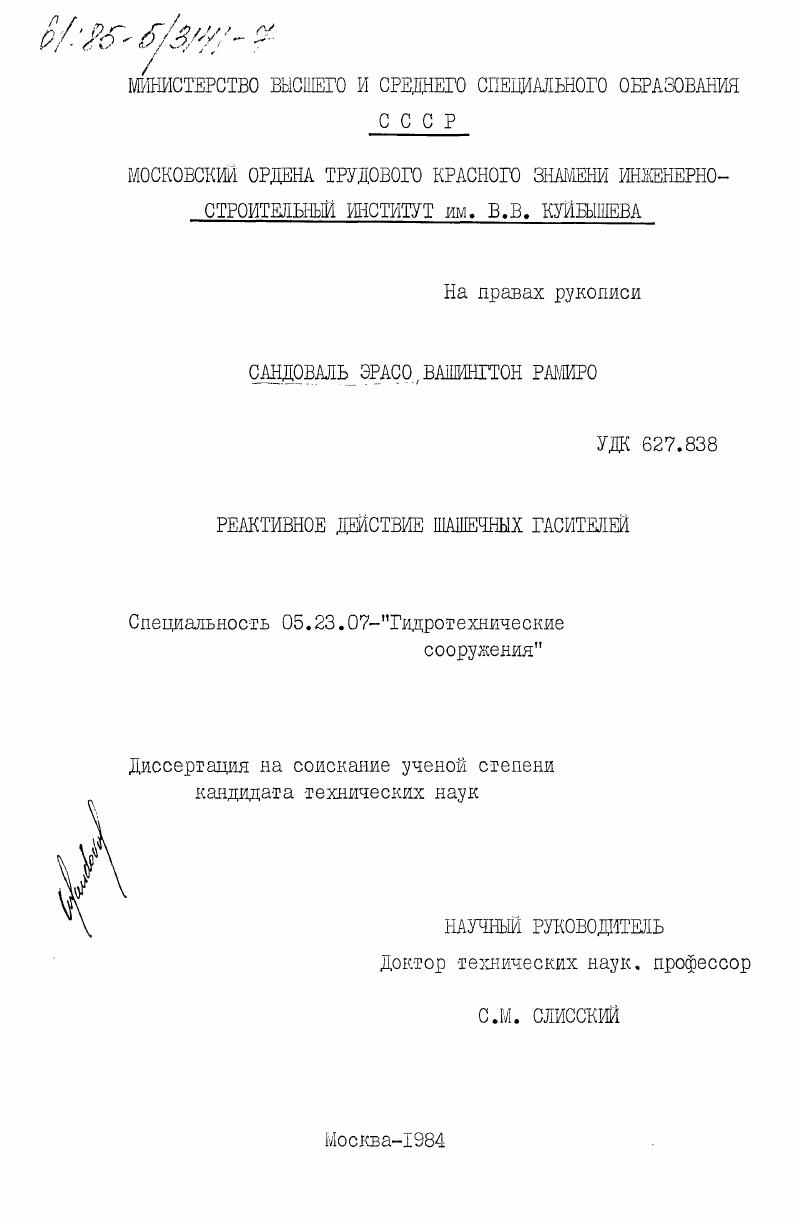

Реактивное действие шашечных гасителей

• Автор: Сандоваль Эрасо, Вашингтон Рамиро
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 195 c. : ил

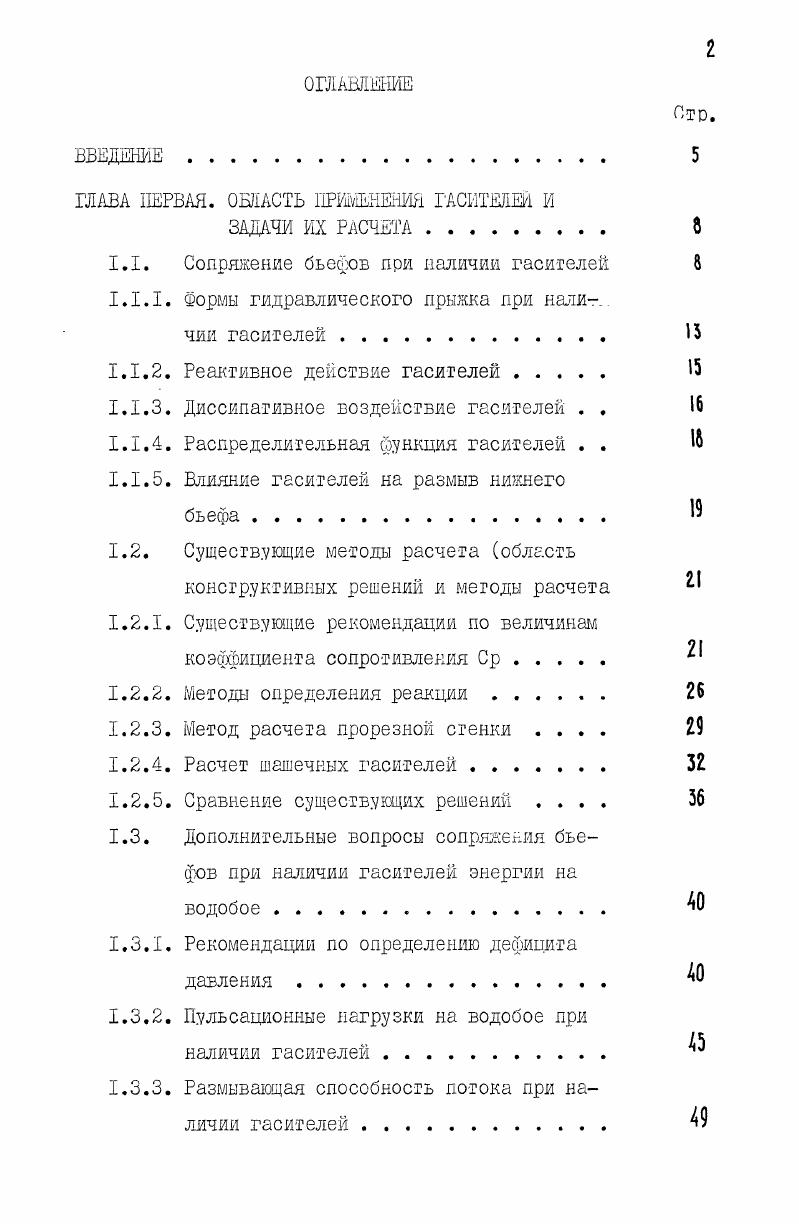

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

ГЛАВА ПЕРВАЯ. ОБЛАСТЬ ПРИМЕНЕНИЯ ГАСИТЕЛЕЙ И

ЗАДАЧИ ИХ РАСЧЕТА

1.Х. Сопряжение бьефов при наличии гасителей

1.1.1. Формы гидравлического прыжка при наличии гасителей.

1.1.2. Реактивное действие гасителей

1.1.3. Диссипативное воздействие гасителей . .

1.1.4. Распределительная функция гасителей . .

1.1.5. Влияние гасителей на размыв нижнего

бьефа И
1.2. Существующие методы расчета область
конструктивных решений и методы расчета
1.2.1. Существующие рекомендации по величинам коэффициента сопротивления Ср
1.2.2. Методы определения реакции
1.2.3. Метод расчета прорезной стенки
1.2.4. Расчет шашечных гасителей .
1.2.5. Сравнение существующих решений
1.3. Дополнительные вопросы сопряжения бьефов при наличии гасителей энергии на
водобое .
1.3.1. Рекомендации по определению дефицита давления.
1.3.2. Пульсационные нагрузки на водобое при
наличии гасителей.
1.3.3. Размывающая способность потока при наличии гасителей
1.3.4. Кавитация гасителей
1.4. Задачи и цель работы

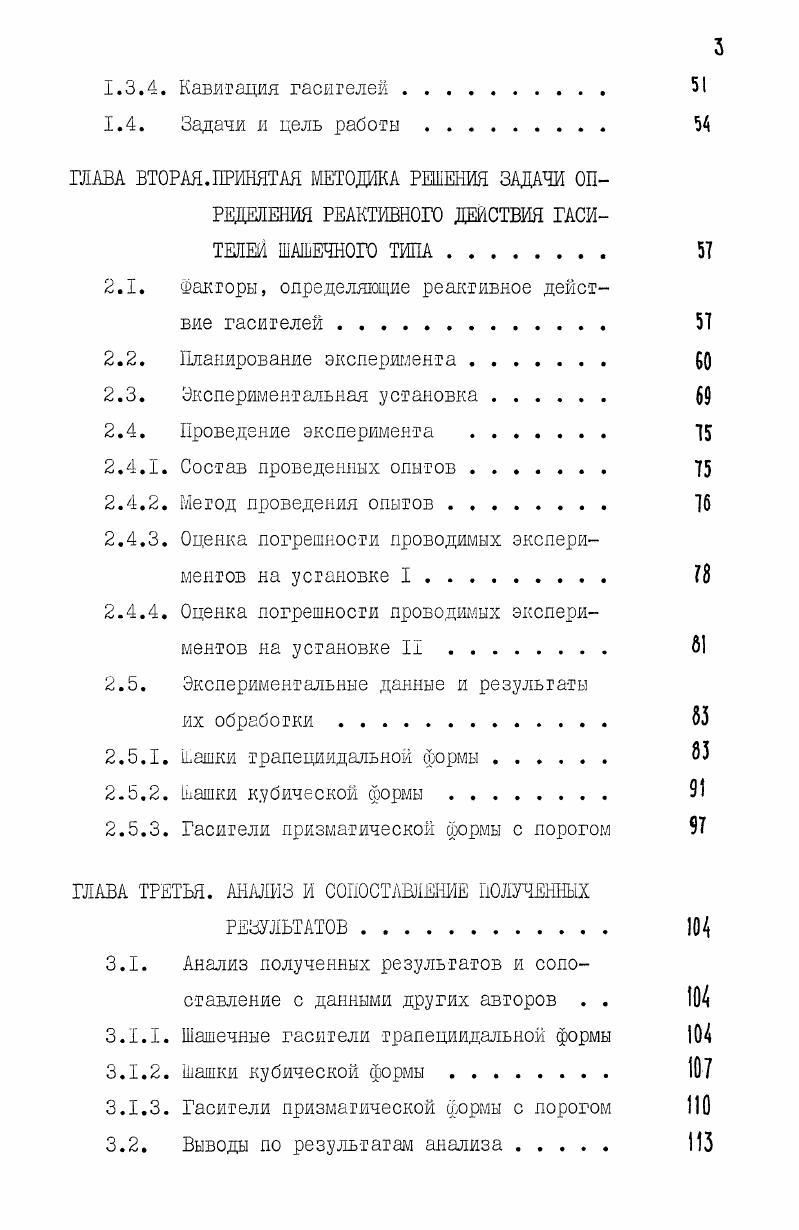

ГЛАВА ВТОРАЯ. ПРИНЯТАЯ МЕТОДИКА РЕШЕНИЯ ЗАДАЧИ ОПРЕДЕЛЕНИЯ РЕАКТИВНОГО ДЕЙСТВИЯ ГАСИТЕЛЕЙ ШАШЕЧНОГО ТИПА.
2.1. Факторы, определяющие реактивное действие гасителей.
2.2. Планирование эксперимента .
2.3. Экспериментальная установка .
2.4. Проведение эксперимента .
2.4.1. Состав проведенных опытов .
2.4.2. Метод проведения опытов .
2.4.3. Оценка погрешности проводимых экспериментов на установке I
2.4.4. Оценка погрешности проводимых экспериментов на установке II 6
2.5. Экспериментальные данные и результаты
их обработки
2.5.1. Шашки трапецеидальной формы .
2.5.2. Шашки кубической формы
2.5.3. Гасители призматической формы с порогом
ГЛАВА ТРЕТЬЯ. АНАЛИЗ И СОПОСТАВЛЕНИЕ ПОЛУЧЕННЫХ
РЕЗУЛЬТАТОВ.
3.1. Анализ полученных результатов и сопоставление с данными других авторов . .
3.1.1. Шашечные гасители трапециидальной формы
3.1.2. Шашки кубической формы . . .
3.1.3. Гасители призматической фюрмы с порогом
3.2. Выводы по результатам анализа ИЗ
ГЛАВА ЧЕТВЕРТАЯ. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАН
ГАСИТЕЛЕЙ ЭНЕРГИИ ШАШЕЧНОГО ТИПА
4.1. Общие рекомендации. . . .
4.2. Техника расчета шашечных гасителей в условиях плоского потока
4.3. Пример расчета
ГЛАВА ПЯТАЯ. ИССЛЕДОВАНИЕ ГАЖШЯ ЭНЕРГИЙ ГАСИТЕЛЯМИ В ВОДОБОЙНОМ КОЛОДЦЕ ИШТУГАНСКОГО ГИДРОУЗЛА.
5.1. Проектное решение . .
5.2. Модель быстротока .
5.3. Гидравлические исследования водобойного колодца
5.3.1. Гидравлический расчет проектного решения .
5.3.2. Режимы работы вариантов водобойного колодца .
5.4. Заключение
ВЫВОДЫ .
СПИСОК ЛИТЕРАТУРЫ


Существуют разные типы гасителей по форме и по выполняемой функции. Определяющим признаком является их назначение и в зависимости от этого выбирается их форма. Мы не будем рассматривать все виды гасителей энергии, ограничимся только гасителями шашечного и пирсового типов, расположенных в зоне гидравлического прыжка и коротко остановимся на водобойных стенках. Шашками называют гасители, у которых ширина или длина больше их высоты, в противном случае - пирсами. На рис. Гасители I * (рис. Существует много работ посвященных методике расчета сопряжения бьефов при наличии гасителей, а также оценки их реактивного действия. Есть работы как теоретические, так и экспериментальные. К ним относятся работы, выполненные Куминым Д. СОразовским A. C. / /, Беляшевским Н. Гунько Ф. Г. / /, Ляпиным В. К.//, Пашковым H. H. //, газиевым Э. Г. / /, Рахмановым А. Н. / /, Розановым Н. И./ /, Юдицким Г. А. / /, Кузнецовым С. К. / /, Крупновым Н. В. / / и др. Ряд работ нашли отражение в рекомендациях и материалах по гидравлическим расчетам нижних бьефов / ? В других странах тоже было выполнено много работ по этой теме, в число которых входят работы, выполненные Бюро Мелиорации США С US В R ) / /, Баско Д. Р., Идете Дж. Р. ( basco ТУ u. Adams IR. Мура Г. В. ( Mura Havi } / /, Мусер Р. Muser R. И / и др. Леске В. Лудебиг М. Leste U7 , Ludew'y М. Рис. Наиболее распространенные формы гасителей Примечание: стрелками показано направление потока. Существует несколько форм гидравлического прыжка при наличии гасителей. Схемы форм гидравлического прыжка для водобойной стенки при наличии гасителей были даны в / 4 , ^ / и Дрв диже на рис. С нашей точки зрения формы гидравлического прыжка можно разделить на восемь форм, а другие формы можно рассматривать как переходные из одной формы к другой. При этом определяющими факторами являются число Фруда в сжатом сечении, глубина нижнего бьефа и пространственное расположение гасителей, в меньшей степени - форма самого гасителя. При оольших числах Фруда увеличивается дальность отлета струи. Глубина нижнею бьефа находится ниже или на уровне высоты гасителя. Вторая форма прыжка - при увеличении глубины нижнего оье-фа в имеющейся первой форме за местом падения струи может появляться прыжок, особенно при расположении гасителей близко друг от друга в ряду. Третья форма прыжка - при достаточно высоких числах Фруда перед гасителями не формируется прыжок, несмотря на достаточно высокий уровень нижнего бьефа, ь данном случае образуется неразвитый водоооорот за гасителями. Фруда, оольшой высоте гасителей, очень близком расположении гасителей относительно сжатого сечения и очень олизком расположении их в ряду. ШШШШШТШТШТШШ/. Шшттш. Рис. Пятая форма прыжка - при высоких гасителях прыжок формируется перед ними, а за ними, если гасители расположены очень олизко друг от друга, поток переливается. Шестая форма прыжка - с увеличением глубины нижнего бьефа в имеющейся пятой форме намечается второй неразвитый гидравлический прыжок. Восьмая форма прыжка - существует большинство случаев при расположении гасителей, отдаленных друг от друга на достаточном расстоянии и мало влияющих на форму вальца и на сам прыжок, независимо от расположения ряда гасителей относительно сжатого сечения. Из гидромеханики известно, что при движении жидкости люоое тело, погруженное в нее, оказывает сопротивление движению. Р= СР со ^ 1! Коэффициент Ср для тела каждой формы определяется опытным путем Гасители, расположенные на водобое воздействуют на поток, уменьшая вторую сопряженную глубину. Реактивное действие гасителей можно определить, составляя уравнение количества движения для сечений до и после прыжка при наличии гасителей (рис. ЙВ + 4, _$? В = *_! В +вй_? В+ Р , а. Р - реакция гасителей в расчетной ширине потока. Под диссипативным воздействием гасителей подразумевается та роль, которую они играют в процессе интенсификации рассеивания энергии /4 /. Поток при ударе с плохо обтекаемым телом (гасители) отрывается от поверхности тела, образуются области с активной пульсацией давления и скоростей. Рис.
