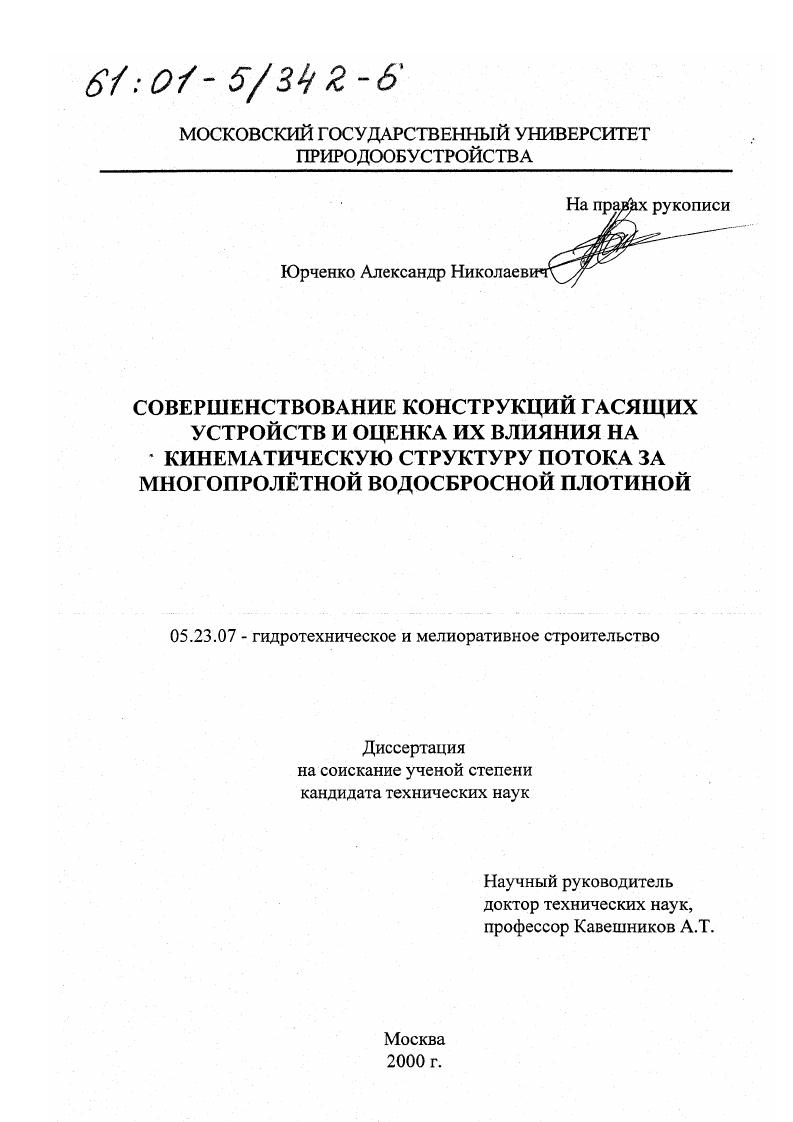

Совершенствование конструкций гасящих устройств и оценка их влияния на кинематическую структуру потока за многопролетной водосбросной плотиной

• Автор: Юрченко, Александр Николаевич
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 2000
• Место защиты: Москва
• Количество страниц: 222 с. : ил.

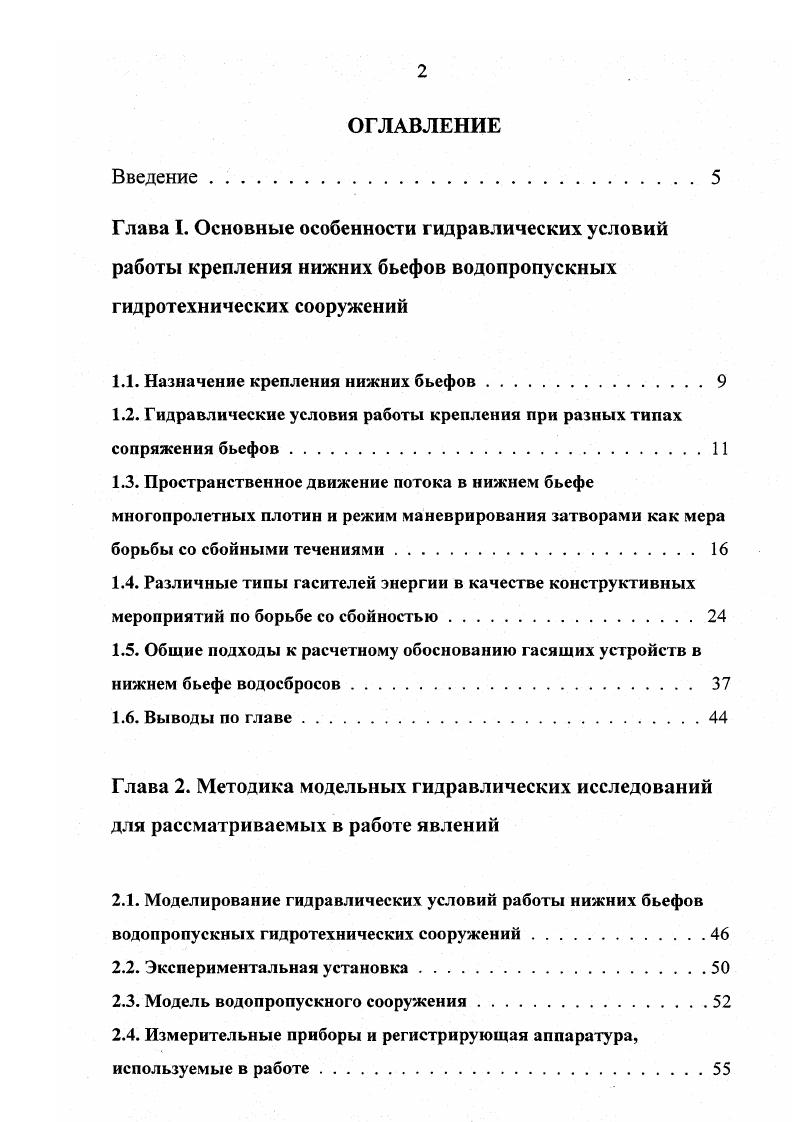

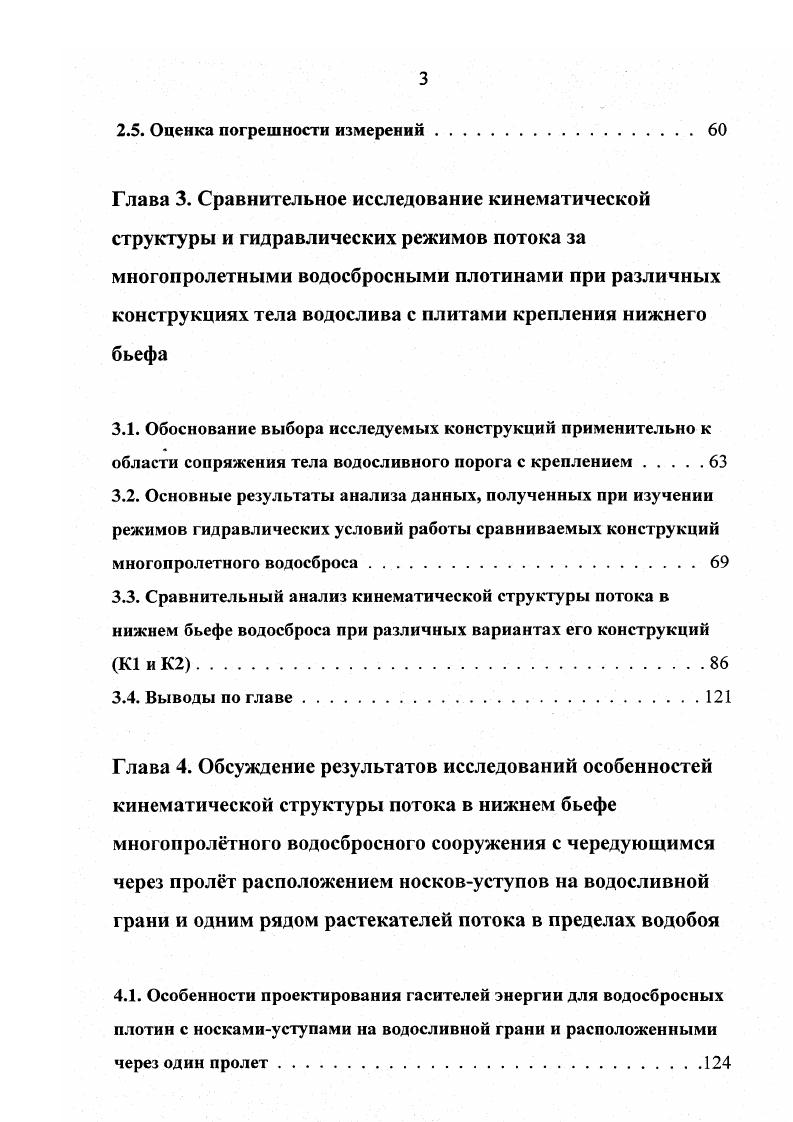

Введение. Глава I. Назначение крепления нижних бьефов. Пространственное движение потока в нижнем бьефе многопролетных плотин и режим маневрирования затворами как мера борьбы со сбойными течениями. Выводы по главе. Глава 2. Моделирование гидравлических условий работы нижних бьефов водопропускных гидротехнических сооружений. Экспериментальная установка. Модель водопропускного сооружения. Измерительные приборы и регистрирующая аппаратура, используемые в работе

2. Оценка погрешности измерений

Глава 3. Обоснование выбора исследуемых конструкций применительно к области сопряжения тела водосливного порога с креплением. Основные результаты анализа данных, полученных при изучении режимов гидравлических условий работы сравниваемых конструкций многопролетного водосброса. Глава 4. К1 и К2. Особенности проектирования гасителей энергии для водосбросных плотин с носкамиуступами на водосливной грани и расположенными через один пролет. Сбойные течения в нижнем бьефе крайне нежелательны и чрезвычайно опасны.


Если попытаться запроектировать крепление с учетом сбойности, то это крепление может получиться весьма мощным и довольно протяженным, а следовательно, дорогостоящим. Поэтому с возможностью возникновения самой сбойности борются при помощи конструктивных и эксплуатационных мероприятий. Например, по Д. И. Кумину при составлении эксплуатационного графика маневрирования затворами необходимо исключить такие схемы, которые явно могут порождать нежелательную сбойность. Если для сброса льда надо открыть только один пролет, то следует решить, какой именно. Иногда вовсе не следует допускать открытие одного отверстия, а пропускать расход через два или три . Особо важное значение имеют эксплуатационные мероприятия для многопролетных водосбросных сооружений, особенностью которых посравнению с однопролетными является возможность изменения величины удельного расхода, при одинаковом пропускаемом расходе, вдоль водосливного фронта с помощью маневрирования затворами. Маневрирование затворами гидротехнических сооружений производится при водозаборе или при пропуске воды из верхнего бьефа в нижний с целью обеспечения определенного гидравлического режима потока, который должен соответствовать назначению конструкции и условиям эксплуатации данного сооружения . Режим маневрирования затворами это соотношение порядка или последовательности открываемых затворов с величиной открытия различных отверстий для пропуска расхода определенной величины. Инструкция по режиму маневрирования затворами часто пересматривается, дополняется и изменяется, иногда даже полностью, исходя из реальных условий эксплуатации и даже вопреки лучшим условиям в нижнем бьефе.
