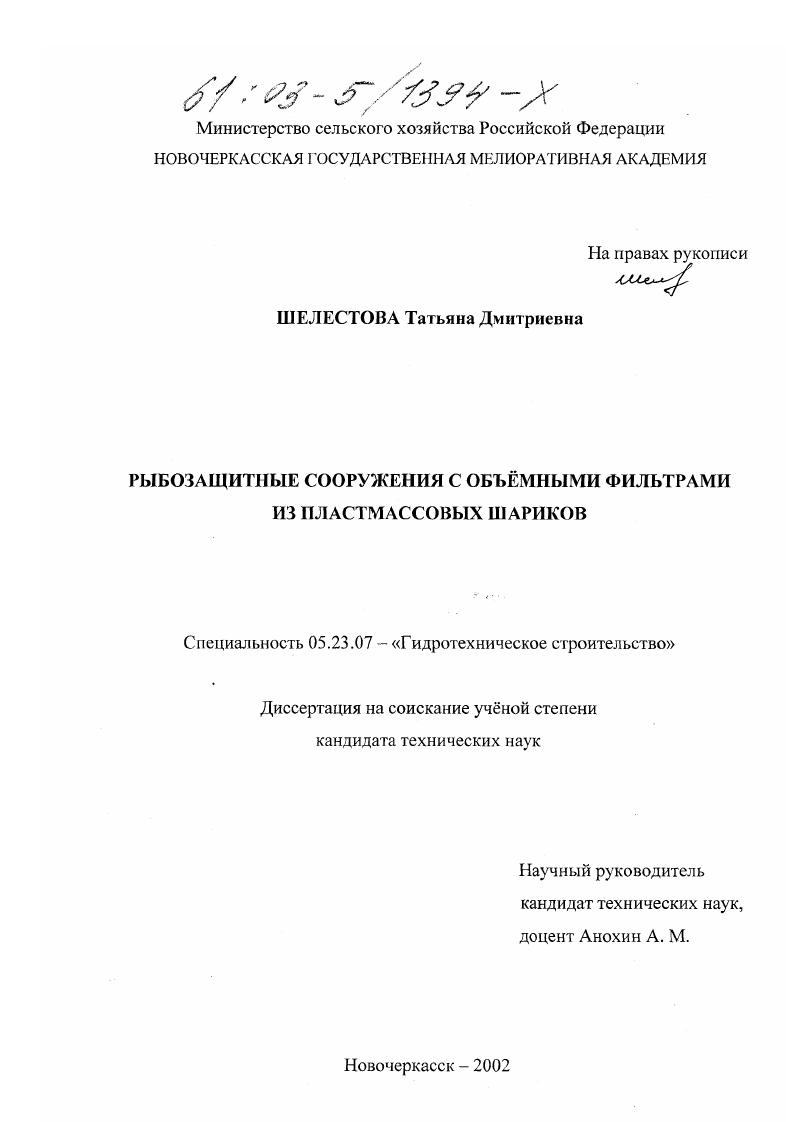

Рыбозащитные сооружения с объемными фильтрами из пластмассовых шариков

• Автор: Шелестова, Татьяна Дмитриевна
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Новочеркасск
• Количество страниц: 182 с. : ил

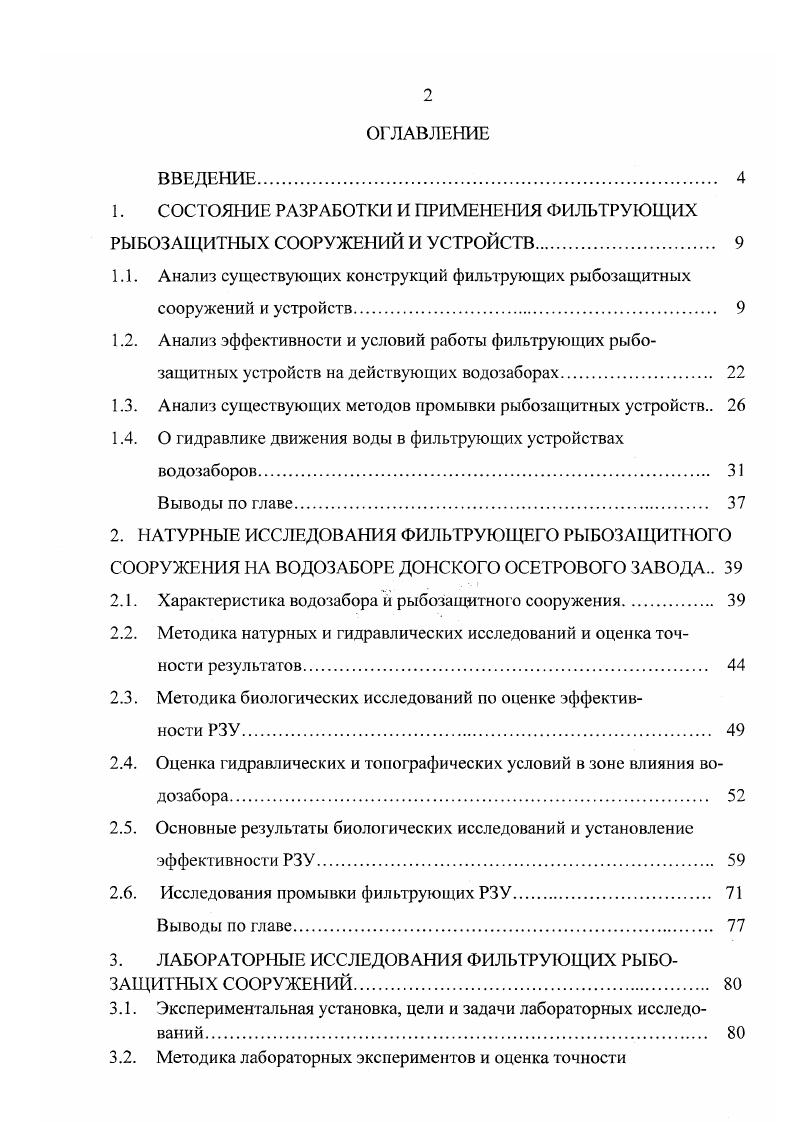

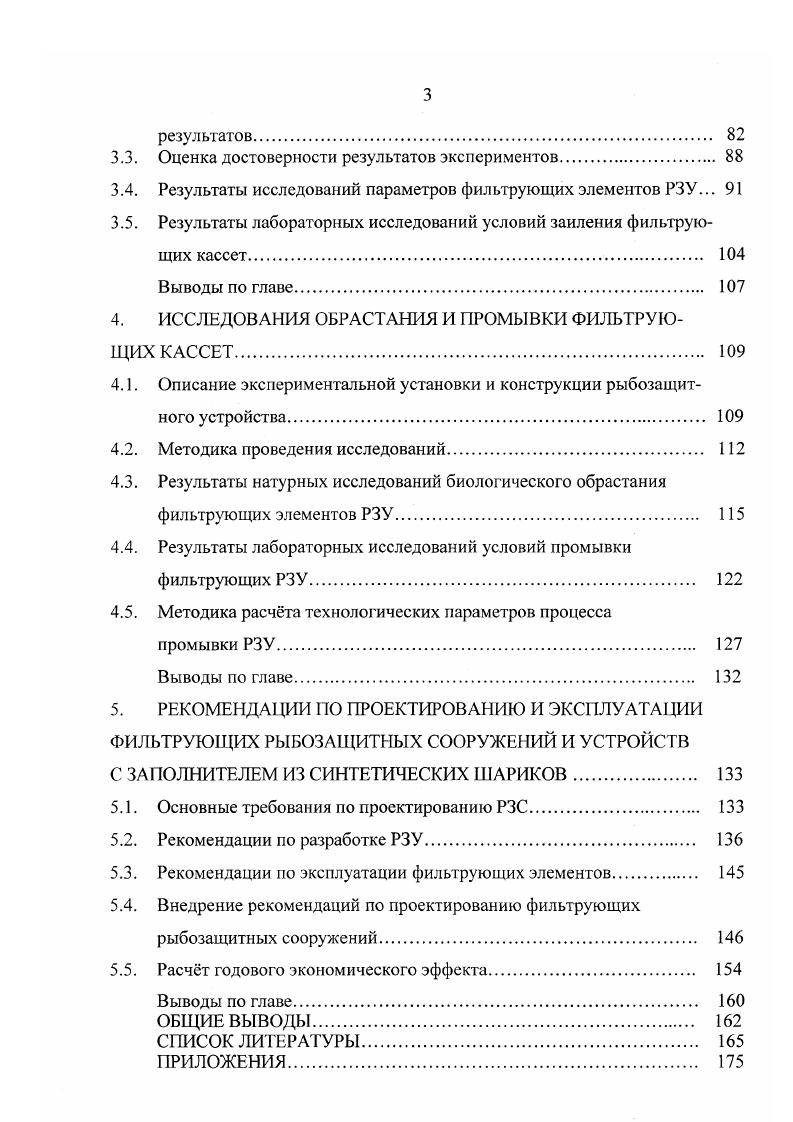

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ РАЗРАБОТКИ И ПРИМЕНЕНИЯ ФИЛЬТРУЮЩИХ

РЫБОЗАЩИТНЫХ СООРУЖЕИЙ И УСТРОЙСТВ.

1.1. Анализ существующих конструкций фильтрующих рыбозащитных сооружений и устройств
1.2. Анализ эффективности и условий работы фильтрующих рь 0защитных устройств на действующих водозаборах

1.3. Анализ существующих методов промывки рыбозащитных устройств

1.4. О гидравлике движения воды в фильтрующих устройствах

водозаборов

Выводы по главе

2. НАТУРНЫЕ ИССЛЕДОВАНИЯ ФИЛЬТРУЮЩЕГО РЫБОЗАЩИТ1ЮГО

СООРУЖЕНИЯ НА ВОДОЗАБОРЕ ДОНСКОГО ОСЕТРОВОГО ЗАВОДА
2.1. Характеристика водозабора и рыбозащитного сооружения.
2.2. Методика натурных и гидравлических исследований и оценка точности результатов
2.3. Методика биологических исследований по оценке эффективности РЗУ
2.4. Оценка гидравлических и топографических условий в зоне влияния водозабора.
2.5. Основные результаты биологических исследований и установление эффективности РЗУ
2.6. Исследования промывки фильтрующих РЗУ
Выводы по главе
3. ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ ФИЛЬТРУЮЩИХ РЫБОЗАЩИТНЫХ СООРУЖЕНИЙ.
3.1. Экспериментальная установка, цели и задачи лабораторных исследований
3.2. Методика лабораторных экспериментов и оценка точности
результатов
3.3. Оценка достоверности результатов экспериментов.
3.4. Результаты исследований параметров фильтрующих элементов РЗУ.
3.5. Результаты лабораторных исследований условий заиления фильтрующих кассет
Выводы по главе.
4. ИССЛЕДОВАНИЯ ОБРАСТАНИЯ И ПРОМЫВКИ ФИЛЬТРУЮЩИХ КАССЕТ.
4.1. Описание экспериментальной установки и конструкции рыбозащитного устройства.
4.2. Методика проведения исследований
4.3. Результаты натурных исследований биологического обрастания
фильтрующих элементов РЗУ.
4.4. Результаты лабораторных исследований условий промывки
фильтрующих РЗУ.
4.5. Методика расчта технологических параметров процесса
промывки РЗУ
Выводы по главе.
5. РЕКОМЕДАЦИИ ПО ПРОЕКТОРОВАИ И ЭКСПЛУАТАЦИИ ФИЛЬТРУЮЩИХ РЫЬОЗАЩИТНЫХ СООРУЖЕНИЙ И УСТРОЙСТВ
С ЗАПОЛНИТЕЛЕМ ИЗ СИНТЕТИЧЕСКИХ ШАРИКОВ
5.1. Основные требования по проектированию РЗС.
5.2. Рекомендации по разработке РЗУ
5.3. Рекомендации по эксплуатации фильтрующих элементов
5.4. Внедрение рекомендаций по проектированию фильтрующих
рыбозащитных сооружений.
5.5. Расчт годового экономического эффекта
Выводы по главе
ОБЩИЕ ВЫВОДЫ
СПИСОК ЛИТЕРАТУРЫ


В состав его входят: береговой колодец, погружные насосы, туннель, горизонтальные дрены, устроенные в дне водоема и расположенные поперек течения воды в реке. Дрены состоят из двух частей - водоприемной и глухой. Забор воды в рассматриваемом случае производится погружными насосами через туннель и береговой колодец из дрен, в которые она фильтруется через дно реки, пористые стенки и отверстия перфорации. Рисунок 2 - Водозабор с подрусловым водоприёмником в виде дренажных труб Рыбозащитные функции осуществляет фильтрующий слой песчаных отложений реки, покрывающий дрены. Эффективность защиты рыб обусловлена чрезвычайно малыми скоростями фильтрации воды и непродолжительным временем пребывания молоди в зоне водоприемника вследствие сноса ее транзитным течением относительно дрен, расположенных поперек реки. Фильтрующая дамба в конструктивном отношении является более простым, но в тоже время достаточно материалоемким сооружением, выполняется в основном из каменной наброски и имеет несколько инженерных решений. Напорная дамба состоит из двух частей: напорной - из каменной наброски и глухой - из малопроницаемых грунтов (глина, суглинок) или непроницаемых материалов (бетон, металл, тканевые материалы и др. В зависимости от уровня воды в верхнем бьефе дамба работает как в напорном, так и в безнапорном режиме. Безнапорная дамба в зависимости от типа водоприемной части может выполняться с дреной - водоводом, соединенной с водоприемным бассейном и без дрен - при подаче воды в открытый канал (рисунок 3). A.C. Образовского (рисунок 4). A.C. Образовский, В. Н. и Н. В. Ересно-вы, ; Ю. В.Н. Ю.И. Вдовин, , ; М. Wegelin, М. Boiler, ). В результате исследований определились основные технологические схемы и типы фильтрующе-защитных элементов водоприемников на различную производительность. Но работ, рассматривающих фильтрующий водоприем, как комплексное средство защиты молоди рыб от гибели, включая планктон (водоросли, фитозагрязнения), практически нет, что и предопределило необходимость проведения исследований фильтрующих РЗУ с позиции обеспечения требований экологии, энергоресурсосбережения и ориентации на использование биосферосовместимых технологий. Поиск новых конструктивных решений с рыбозаградительными фильтрами (В. Н. Ереснов, ; Ю. И. Вдовин, ) привел к созданию схем водоприемников со съемными фильтрующими элементами контейнерами толщиной 0,5-0, м, а затем фильтрующими кассетами, имеющими толщину 0,2-0,3 м и устанавливаемыми в пазы отверстий водоприемника. Такие фильтрующие кассеты заполнялись щебнем, керамзитом и другими заполнителями. Кассеты панельные (насыпные) устанавливались в пазы быков таким образом преграждая путь молоди к водоприемникам насосных станций. В отличие от насыпных панельные фильтрующие кассеты удобны и надежны в эксплуатации, а разнообразие конструкций позволило их использовать в различных условиях. Принципиальные схемы компоновок рыбозащитных сооружений с фильтрующими кассетами и конструкции кассет представлены на рисунках 5-7. Фильтрующие кассеты (см. По форме фильтра насыпные кассеты могут быть призматическими (рисунок 5, а) и цилиндрические (рисунок 5, б). Каркас призматических насыпных кассет состоит из контурной рамы и двух решеток - напорной и подпорной. Напорная решетка образована рядом вертикальных элементов из полосовой стали шириной мм, установленных под углом ° к плоскости фильтра. Благодаря этому она является своеобразным направляющим аппаратом, организующим поток на подходе к фильтру. По 1-І ^. Толщина слоя загрузки в фильтрующей кассете составляет обычно 0— 0 мм. Габариты ее определяются по месту' установки. Рисунок 7 - Пакетно-реечная кассета Каркас цилиндрических насыпных кассет представляет собой полуцилиндр с водонепроницаемыми основаниями, по криволинейному контуру которого установлена наружная решетка из стальных полос. Элементы внутренней решетки цилиндрической кассеты - дуги из металлических стержней круглого сечения, установлены ортогонально по отношению к элементам наружной решетки. В пространстве между внутренней и наружной решетками помещается фильтрующая загрузка.
