Напряженно-деформированное состояние и устойчивость каменно-набросных плотин с противофильтрационным элементом из асфальтобетона

• Автор: Чукин, Бектур Арипович
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 1983
• Место защиты: Москва
• Количество страниц: 201 c. : ил

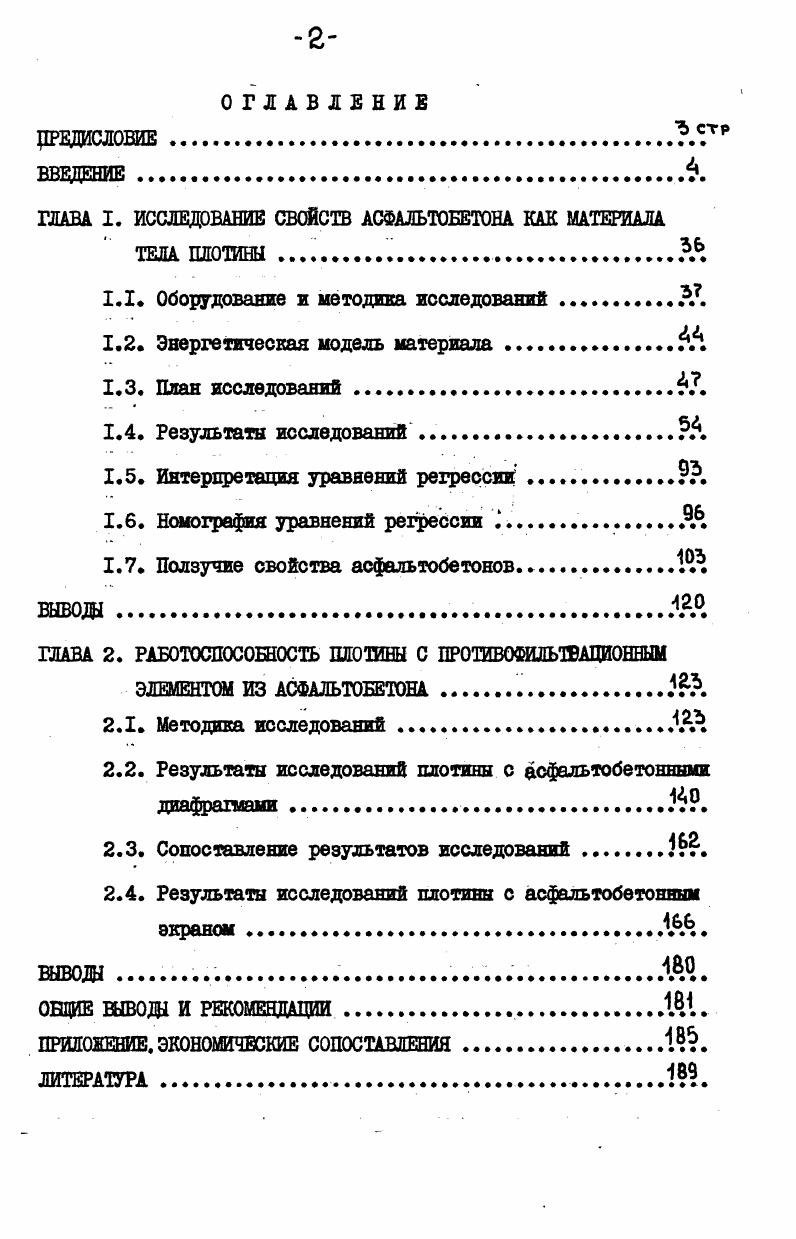

ОГЛАВЛЕНИЕ

ПРЕДИСЛОВИЕЛТР

ВВЕДЕНИЕ

ГЛАВА I. ИССЛЕДОВАНИЕ СВОЙСТВ АСФАЛЬТОБЕТОНА КАК МАТЕРИАЛА

ТЕДА ПЛОТИНЫ Л

1.1. Оборудование и методика исследование .Л7.

1.2. Энергетическая модель материала.

1.3. План исследование ..7.

1.4. Результаты исследование.

1.5. Интерцретация уравнение регрессииР.

1.6. Номография уравнение регрессии Д.

1.7. Ползучие свобства асфальтобетонов 1
выводаЛ2.0.
ПАВА 2. РАБОТОСПОСОБНОСТЬ ШОТИНЫ С ПРОТИВОФИЛЬТВАЦИОННЫМ ЭЛЕМЕНТОМ ИЗ АСФАЛЬТОБЕТОНА .
2.1. Методика исследований Л2Л
2.2. Результаты исследований плотины с асфальтобетонными
диафрагмами
2.3. Сопоставление результатов исследований.
2.4. Результаты исследование плотины с асфальтобетонным экраном.1.
вывода Л6.0
ондие вывода и РЕКОМЕНДАЦИИ.Ш.
ПРИЛОЖЕНИЕ. ЭКОНОМИЧЕСКИЕ СОПОСТАВЛЕНИЯ1 К.
ЛИТЕРАТУРА


ФРГ, также выполненного из мелкозернистого асфальтобетона, составляет 9 см. Аналогичные облицовки выполняют на дамбах обвалования бассейнов ГАХ. На бассейне Дудингтон в США, где высота дамбы достигает м, при толщине намораживаемого льда 5 м, хорошо работает облицовка из см плотного асфальтобетона и 5-8 см подготовки /. Б настоящее время в зависимости от типа плотины, ее высота, материалов тела плотины, предполагаемых осадков и условий эксплуатации сооружения используется три вида экранов из асфальтобетонов, а именно, однослойные, двухслойные, трехслойные. В1 /а, б, в/. Однослойный экран рис. В1 а выполняется из плотного асфальтобетона и укладывается, как правило, непосредственно на откосах невысоких земляных плотин. Материал тела плотины должен обладать большим коэффициентом фильтрации, чтобы не появлялось противодавление под экране« во время эксплуатации водохранилища. К настоящему времени такой тип экрана применен на -х плотинах. Двухслойный экран рис. В1. Этот тип экранов использован на плотинах, в которых грунт тела плотины обладает малым коэффициентом фильтрации. Б этом случае устройством дренажа исключается возможность возникновения противодавления на экран. Трехслойннй акпяя (рис. В1 в). Цы KOHCTplJKI'. HM ? Рис. Этот тип экранов выполняется в каменнонаброс-ных плотинах значительной высоты при больших колебаниях уровня воды в верхнем бьефе. Трехслойные экраны построены на плотинах. Первым сооружением,на котором был применен такой экран, является плотина Генкель /Н = м,т 1 = I : 2,2, Ъ=Ъ,1%/ в г. ФРГ /2, II/. Толщина водонепроницаемого слоя в асфальтобетонных экранах назначается не менее 6 см, за исключением нижнего водонепроницаемого слоя в 3-х слойном экране, который устраивается толщиной от 4 до 6 см. На настоящее время насчитывается 9 плотин, где устроен асфальтобетонный экран (8). Наиболее уникальные сооружения с асфальтобетонными экранами приведены в табл. Асфальтобетонные диафрагмы в каменных плотинах Асфальтобетонные диафрагмы в качестве противофильтрационных элементов в конструкции грунтовых плотин стали применяться в -х г. К настоящему времени построено около плотин с асфальтобетонной диафрагмой /8. Асфальтобетонные диафрагмы имеют ряд преимуществ перед экранами и устройство ее при определенных условиях может оказаться более экономичными и лучшими в техническом отношении по сравнению с экраном. Асфальтобетонные экраны, располагаемые, как правило, на верховом откосе плотины подвергаются агрессивным воздействиям при колебании температурят воздуха и изменении уровня воды, а также воздействиям, связанным с льдообразованием, Все это приводит к старению асфальтобетонного экрана и ухудшает его свойства. При осадках тела плотины и ее основания, экраны подвергаются весьма интенсивным деформациям. II* I . Испания Алжир Япония Испания Япония Алжир Испания США ФРГ ФРГ ] Италия ! Янония ! Алжир | ФРГ ! Япония I ФРГ ! Испания ] ФРГ | ФРГ ] Эквадор | Испания ! П,0 |. Также диафрагма создается одновременно с ростом тела плотины, что дает возможность наполнять водохранилища на промежуточных отметках. Наряду с этим имеются ряд вопросов, которые затрудняют устройство диафрагм по сравнению с экраном. Требуется более тщательный подбор состава асфальтобетона для диафрагма по сравнению с экраном. Это объясняется напряженно-деформированным состоянием диафрагмы, которое зависит от многих факторов, одним из которых является я состав асфальтобетона. За работой и состоянием экрана имеется непосредственная возможность наблюдения. В то же время за диафрагмой наблюдения затрудняются или даже невозможны. Толщина диафрагмы из асфальтобетона может ступенеобразно уменьшаться в зависимости от характера распределения напряжений в теле плотины, причем в средней трети теоретически требуется наименьшая толщина. Специалисты ФРГ // при строительстве плотин выше м рекомендуют использовать эмпирическую формулу для определения толщины диафрагмы. Н ^ см. Н - высота плотины. Производство работ по устройству диафрагмы зависит от состава укладываемого асфальтобетона. Способ.
