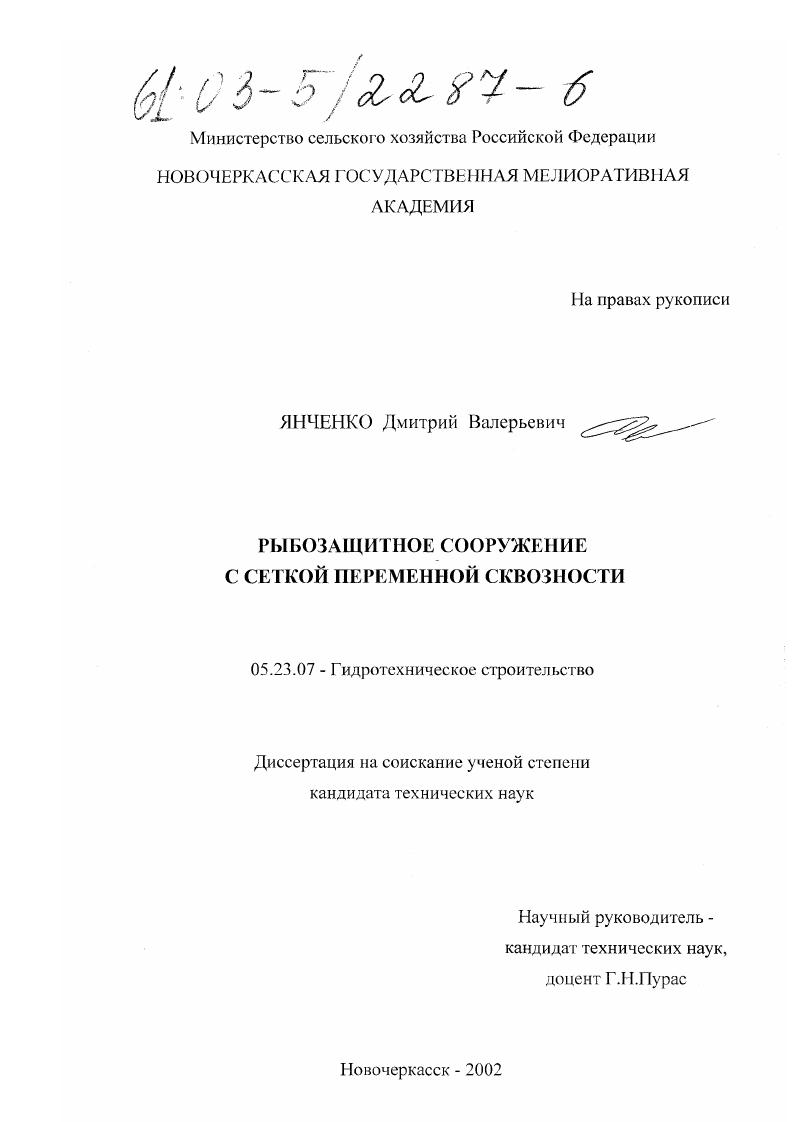

Рыбозащитное сооружение с сеткой переменной сквозности

• Автор: Янченко, Дмитрий Валерьевич
• Шифр специальности: 05.23.07
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Новочеркасск
• Количество страниц: 181 с.

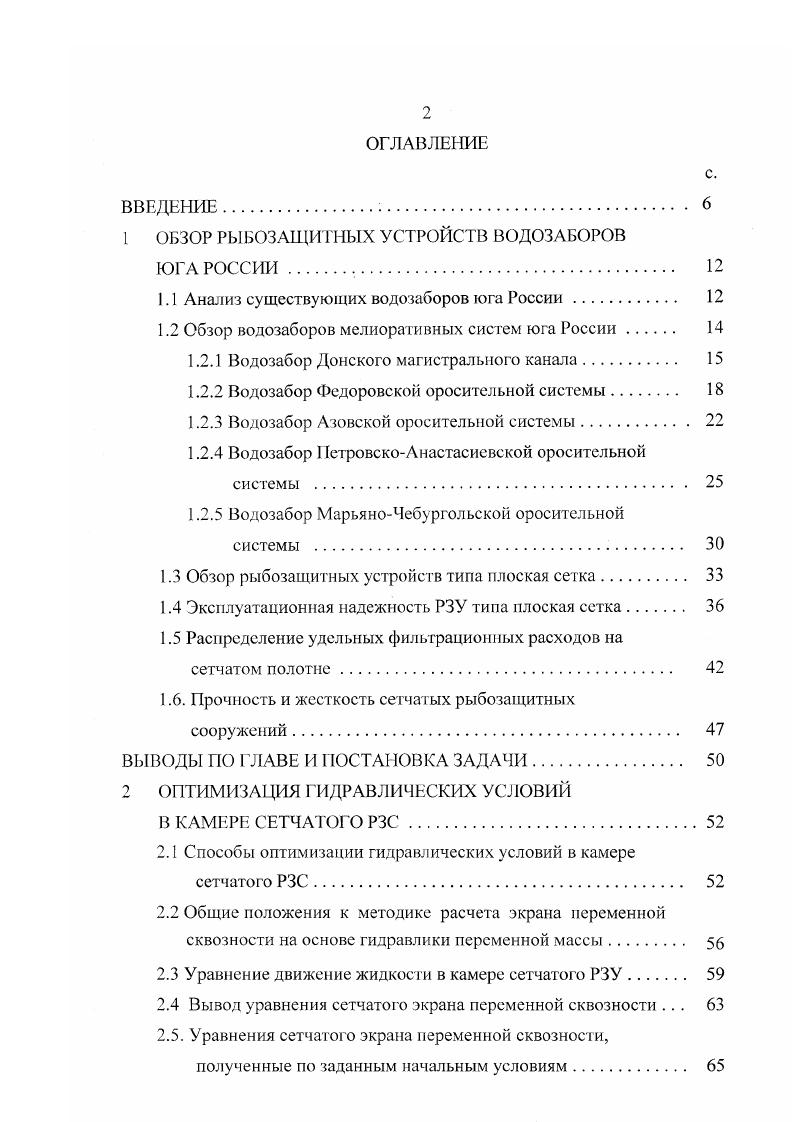

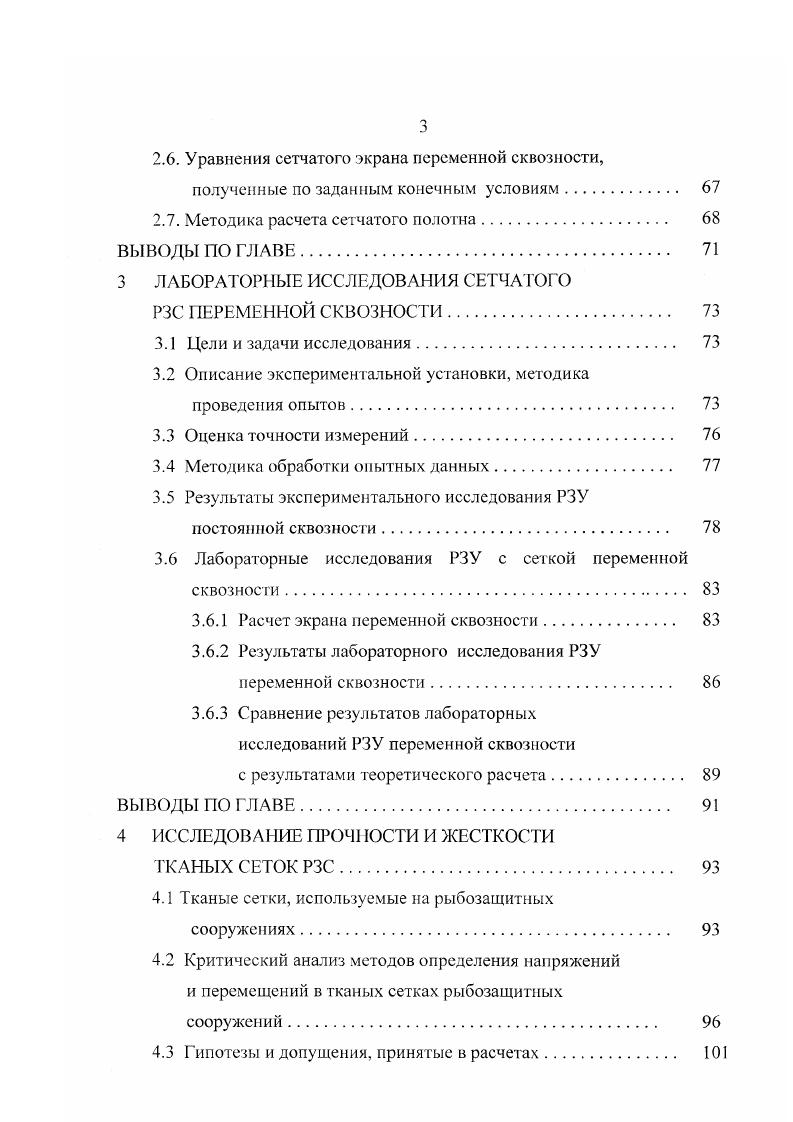

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

1 ОБЗОР РЫБОЗАЩИТ1ВЫХ УСТРОЙСТВ ВОДОЗАБОРОВ

ЮГА РОССИИ.

1.1 Анализ существующих водозаборов юга России.

1.2 Обзор водозаборов мелиоративных систем юга России

1.2.1 Водозабор Донского магистрального канала.

1.2.2 Водозабор Федоровской оросительной системы.

1.2.3 Водозабор Азовской оросительной системы

1.2.4 Водозабор 1 ГетровскоАнастасиевской оросительной системы

1.2.5 Водозабор МарьяноЧебургольской оросительной

системы .
1.3 Обзор рыбозащитных устройств типа плоская сетка
1.4 Эксплуатационная надежность РЗУ типа плоская сетка.
1.5 Распределение удельных фильтрационных расходов на сетчатом полотне
1.6. Прочность и жесткость сетчатых рыбозащитных
сооружений.
ВЫВОДЫ ПО ГЛАВЕ И 1ЮСТАНОВКА ЗАДАЧИ
2 ОПТИМИЗА1 ИЯ I ИДРАВЛИЧНСКИХ УСЛОВИЙ
В КАМЕРЕ СЕТЧАТОГО РЗС.
2.1 Способы оптимизации гидравлических условий в камере
сетчатого РЗС
2.2 Общие положения к методике расчета экрана переменной сквозности на основе гидравлики переменной массы
2.3 Уравнение движение жидкости в камере сетчатого РЗУ.
2.4 Вывод уравнения сетчатого экрана переменной сквозности .
2.5. Уравнения сетчатого экрана переменной сквозности,
полученные по заданным начальным условиям
2.6. Уравнения сетчатого экрана переменной сквозности,
полученные по заданным конечным условиям
2.7. Методика расчета сетчатого полотна.
ВЫВОДЫ ПО ГЛАВЕ.
3 ЛАБОРАТОРНЫЕ ИССЛЕДОВАНИЯ СЕТЧАТОГО
РЗС ПЕРЕМЕННОЙ СКВОЗНОСТИ.
3.1 Цели и задачи исследования
3.2 Описание экспериментальной установки, методика
проведения опытов.
3.3 Оценка точности измерений.
3.4 Методика обработки опытных данных.
3.5 Результаты экспериментального исследования РЗУ
постоянной сквозности.
3.6 Лабораторные исследования РЗУ с сеткой переменной сквозности
3.6.1 Расчет экрана переменной сквозности.
3.6.2 Результаты лабораторного исследования РЗУ переменной сквозности
3.6.3 Сравнение результатов лабораторных исследований РЗУ переменной сквозности
с результатами теоретического расчета.
ВЫВОДЫ ПО ГЛАВЕ.
4 ИССЛЕДОВАНИЕ ПРОЧ1ЮСТИ И ЖЕСТКОСТИ
ТКАНЫХ СЕТОК РЗС
4.1 Тканые сетки, используемые на рыбозащитных
сооружениях.
4.2 Критический анализ методов определения напряжений и перемещений в тканых сетках рыбозащитных
сооружений
4.3 Гипотезы и допущения, принятые в расчетах
4.4 Вывод основных разрешающих уравнений для максимальных перемещений и напряжений в тканой сетке
4.5 Разрешающие уравнения в тканой сетке при совместном влиянии изгибающих и растягивающих напряжений
4.5.1 Методика расчета на прочность и жесткость тканой сетки РЗС.
4.6 Экспериментальные исследования тканых сеток РЗС
4.6.1 Описание экспериментальной установки, методика проведения опы тов
4.6.2 Результаты исследования
4.6.3 Сопоставление результатов опытных данных
с результатами теоретического расчета.
4.6.4 Сопоставление результатов опытных данных с результатами исследований других авторов
4.7 Сопоставление результатов расчета тканых сеток
с решениями других авторов.
ВЫВОДЫ ПО ГЛАВЕ
5. РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ
РЫБОЗАЩИТНОГО СООРУЖЕНИЯ С СЕТКОЙ ПЕРЕМЕННОЙ СКВОЗНОСТИ, АВТОМАТИЗАЦИЯ ЭЛЕМЕНТОВ ПРОЕКТИРОВАНИЯ. ВНЕДРЕНИЕ РЕЗУЛЬТАТОВ ИССЛЕДОВАНИЯ.
5.1 Рекомендации по проектированию сетчатого полотна переменной сквозности
5.1.1 Рекомендации по гидравлическому расчету сетчатого полотна.
5.1.2 Рекомендации по расчету сетчатого полотна
на прочность и жесткость.
5.2 Разработка элементов автоматизированной системы для проектирования рыбозащитного устройства типа плоская сетка с рыбоотводом
5.2.1. Автоматизированная информационная система но РЭУ
типа плоская сетка с рыбоотводом
5.3 Рекомендации по реконструкции РЗС Донского
магистрального канала
5.3.1 Оценка эффективности рекомендованного варианта
рыбозащитного сооружения Донского магистрального канала
5.4 Предполагаемая экономическая эффективность внедрения результатов исследования на
РЗС Донского магистрального канала.
ВЫВОДЫ ПО ГЛАВЕ
ОБЩИЕ ВЫВОДЫ.
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ


РЗУ типа плоская сетка переменной сквозности с рыбоотводом и рекомендаций для расчета на прочность и жесткость тканой сетки РЗУ. Публикации. По результатам выполненных в диссертационной работе исследований опубликовано 8 печатных работ. Анализ существующих водозаборов юга России выполнен с использованием автоматизированной информационной системы по рыбозащитным устройствам ЛИС РЗУ, разработанной в отраслевой лаборатории НГМА с участием КаспНИРХ и ЦУРЭН . Л. Михеев, В. И. Жидовинов, А Л. Эрслер, П. В. Иванов, . А. Михеев, П. А. Михеев, П. А. Михеев, В. Б. Дьяченко, и др. База данных нормативносправочных документов НСД. Для накопления и систематизации исходной информации по каждому информационному фонду были разработаны бланки первичных документов Паспорт водозабора, Паспорт индивидуального проекта РЗУ, Паспорт типового проекта РЗУ, Паспорт и патента РЗУ . Работы по созданию первичного документа Паспорт водозабора, его заполнение и ввод данных в ЭВМ в соответствии с поручением Минрыбхоза СССР от бассейновым управлением Главрыбвода осуществлялись в НГМА с участием ЦУРЭН, КаспНИРХа и бассейновых управлений Главрыбвода . Данный документ состоит из трех разделов, включающих в себя техническую характеристику, ихтиологическую характеристику водоисточника, характеристику РЗУ. Всего было заполнено более тыс. Наиболее полная информация поступила по Азовскому бассейну Азоврыбвод, Цимлянскрыбвод, Кубаньрыбвод, Укррыбвод, Волжскому бассейну Верхневолжрыбвод, Средневолжрыбвод, Нижневолжрыбвод, Мосрыбвод, Центррыбвод и др Анализ паспортов производился по югу России, гак как для этого региона характерна высокая плотность населения, развитая индустрия и большое количество орошаемых площадей. Азовского бассейна . Таблица 1. Проведенный анализ выявил, что мелиоративные водозаборы составляют большинство ,1 и их доля меняется от ,4 в Азоврыбводе до ,1 в Цимлянскрыбводе. Большинство водозаборов имеют механический способ забора воды. Таких водозаборов по Азоврыбводу 5, Цимлянскрыбводу 6, Кубаньрыбводу 4, что составляет соответственно ,9 , ,3 и ,6 . Самотечный способ забора воды имеют соответственно 5,1 , 0,7 и 7,4 водозаборов. Забор воды в случаях осуществляется из водотоков рек, каналов и пр. Рисунок 1. Для юга России характерна высокая плотность населения, развитая индустрия и большое количество орошаемых площадей , , 6. В частности, Северный Кавказ по развитию ирригации занимает первое место среди других районов орошаемого земледелия , , 6. МарьяноЧебургольской ороси тельной системы. Донской магистральный канал производит забор воды из Цимлянского водохранилища, которое имеет важное рыбохозяйственное значение 6. Донской магистральный канал служит для орошения и обводнения левобережного донского массива общей площадью более 0 тыс. В систему Донского магистратьного каната ДМК входят такие крупные мелиоративные системы, как НижнеДонская оросительная система, БагаевскоСадковская оросительная система, ВсрхнеСальская обводнительная система, Пролетарская рисовая оросительная система. Забор воды производится с помощью трубчатого безнапорного регулятора, расположенного в теле земляной плотины Цимлянского гидроузла. В км от головного регулятора расположено рыбозащитное сооружение ДМК. Рыбозащитное сооружение ДМК представляет собой РЗУ типа плоская сетка с рыбоотводом рисунок 1. РЗС данного типа. Оно представляет собой четыре V образные сетчатые секции, размещенные в железобетонной камере доковой конструкции размером х
х 7,2 м. Каждая секция имеет отдельный вход в рыбоотводящую галерею. Разделительные стенки между секциями отсутствуют. Характеристики РЗС Донского магистрального канала приведены в таблице 1. Таблица 1. Угол установки сеток к потоку, град. Количество сетчатых рам, шт. Количество промывных аппаратов, шт. Очистка сетчатых полотен от мусора производится под водой водоструйным промывным аппаратом, снабженным насосным агрегатом. Насос и электродвигатель смонтированы на тележке, перемещающейся по кранбалке посредством тяговой лебедки с натяжным устройством. На каждую V образную секцию приходится две флейты, двигающихся синхронно навстречу друг другу.
