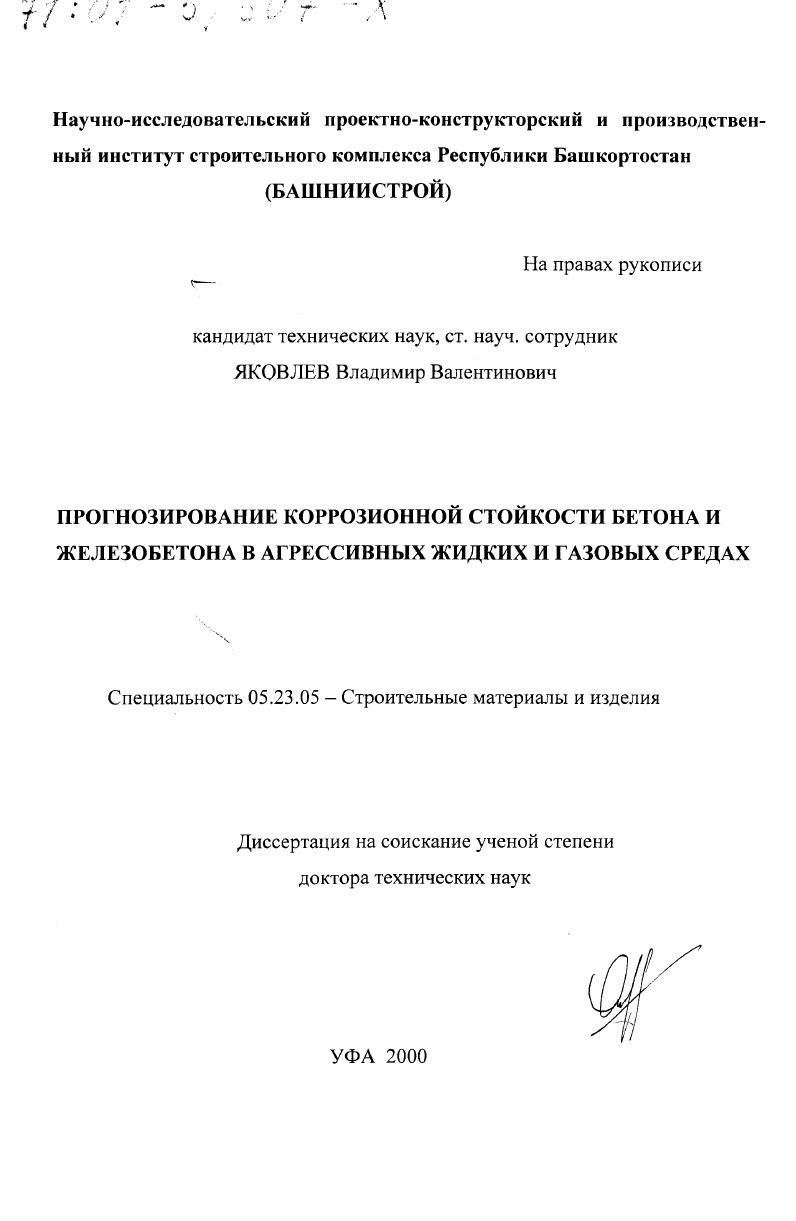

Прогнозирование коррозионной стойкости бетона и железобетона в агрессивных жидких и газовых средах

• Автор: Яковлев, Владимир Валентинович
• Шифр специальности: 05.23.05
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Уфа
• Количество страниц: 411 с. : ил

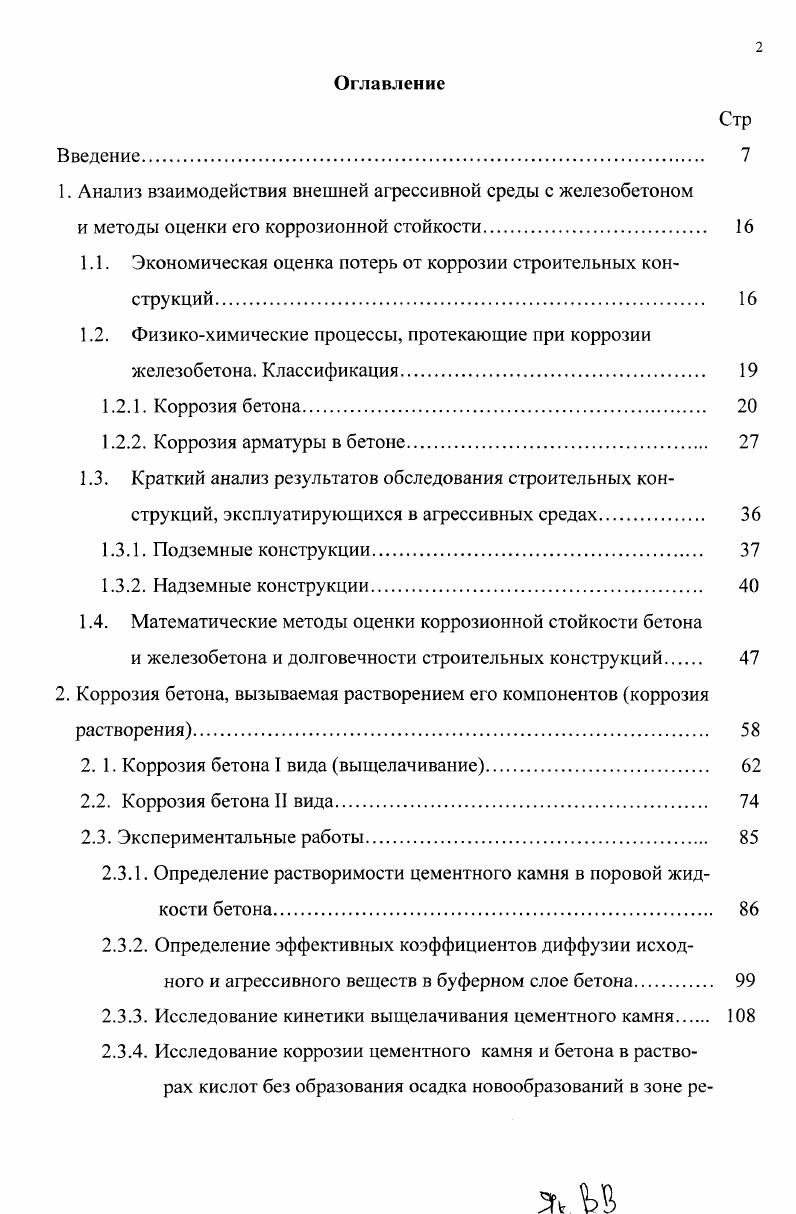

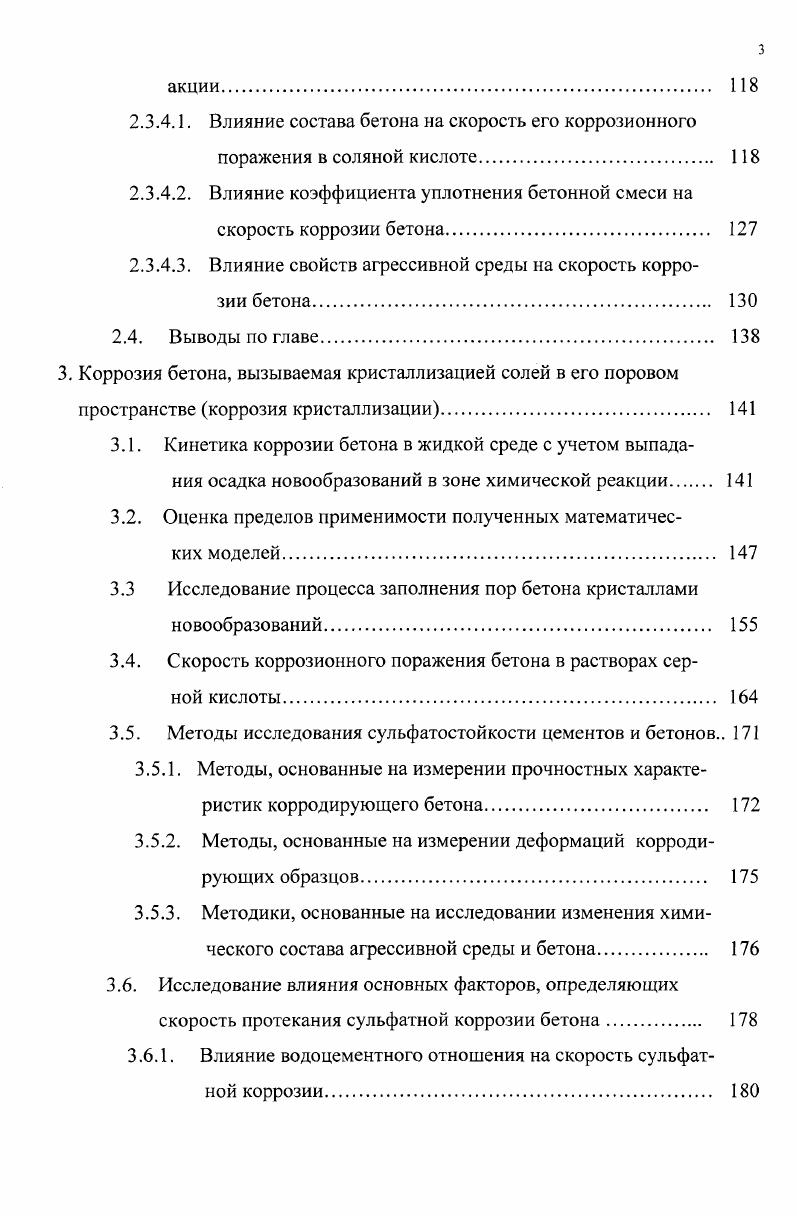

Экономическая оценка потерь от коррозии строительных конструкций. Физикохимические процессы, протекающие при коррозии железобетона. Коррозия арматуры в бетоне. Краткий анализ результатов обследования строительных конструкций, эксплуатирующихся в агрессивных средах. Коррозия бетона I вида выщелачивание. Экспериментальные работы. Определение растворимости цементного камня в норовой жидкости бетона. Скорость коррозионного поражения бетона в растворах серной кислоты. Исследование влияния основных факторов, определяющих скорость протекания сульфатной коррозии бетона. Влияние водоцементного отношения на скорость сульфатной коррозии. То есть эти грунтовые воды агрессивны по отношению к бетонам на рядовых портландцементах. Поскольку используемый в нашем регионе для строительства портландцемент ПО Сода г. Стерлитамак не относится к сульфатостойким, то правильным было бы предположить, что подземные конструкции в этих условиях должны разрушаться. Однако серия обследований фундаментов жилых домов и промышленных зданий в г.


Наиболее часто выход из строя надземных конструкций связан с коррозией арматуры в бетоне и, поскольку в атмосфере воздуха всегда содержится углекислый газ, то карбонизация бетона является наиболее распространенным явлением, приводящим к разрушению железобетона 5, 7. Многочисленные обследования корродирующих под действием СО2 железобетонных конструкций, в том числе выполненные и в Башкирии , 6, убедительно подтверждают предложенный В. М. Москвиным 0 и С. Н. Алексеевым 3 механизм коррозионного поражения стальной арматуры в бетоне при его карбонизации. В газовоздушной среде промышленных предприятий наиболее опасными для железобетонных конструкций являются хлорсодержащие газы. На предприятиях Башкирии такие газы встречаются достаточно часто. Первые натурные обследования цехов хлорного комплекса, выполненные в БашНИИстрое, проведены в е годы , . При этом были зафиксированы многочисленные разрушения конструкций перекрытий и покрытий, колонн и других элементов. Исследования атмосферы цеха по производству монохлоруксусной кислоты МХУК Уфимского химического завода показали высокое содержание хлористого водорода от до 0 мгл. Относительная влажность воздуха изменялась в пределах . С. В этих условиях глубина проникания ионов хлора в бетон за 3 года выдержки образцов бетона в атмосфере цеха составила . Повторное обследование цеха МХУК, выполненное в г. Так, влажность атмосферы на уровне железобетонных ферм равнялась , температура . Причем хлоридная коррозия проявится в данных условиях значительно раньше, чем коррозия карбонизации. Типичный вид разрушения железобетона изза коррозии арматуры, представлен на рис 14.
