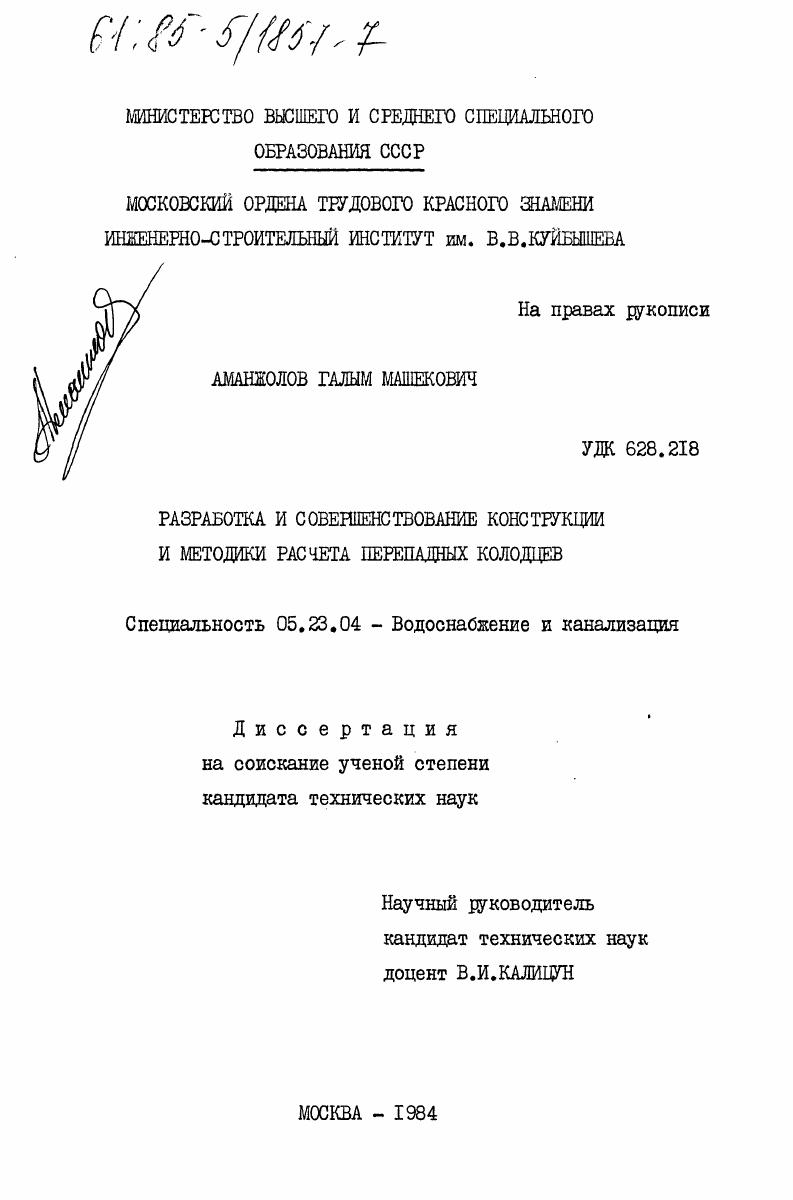

Разработка и совершенствование конструкции и методики расчета перепадных колодцев

• Автор: Аманжолов, Галым Машекович
• Шифр специальности: 05.23.04
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 146 c. : ил

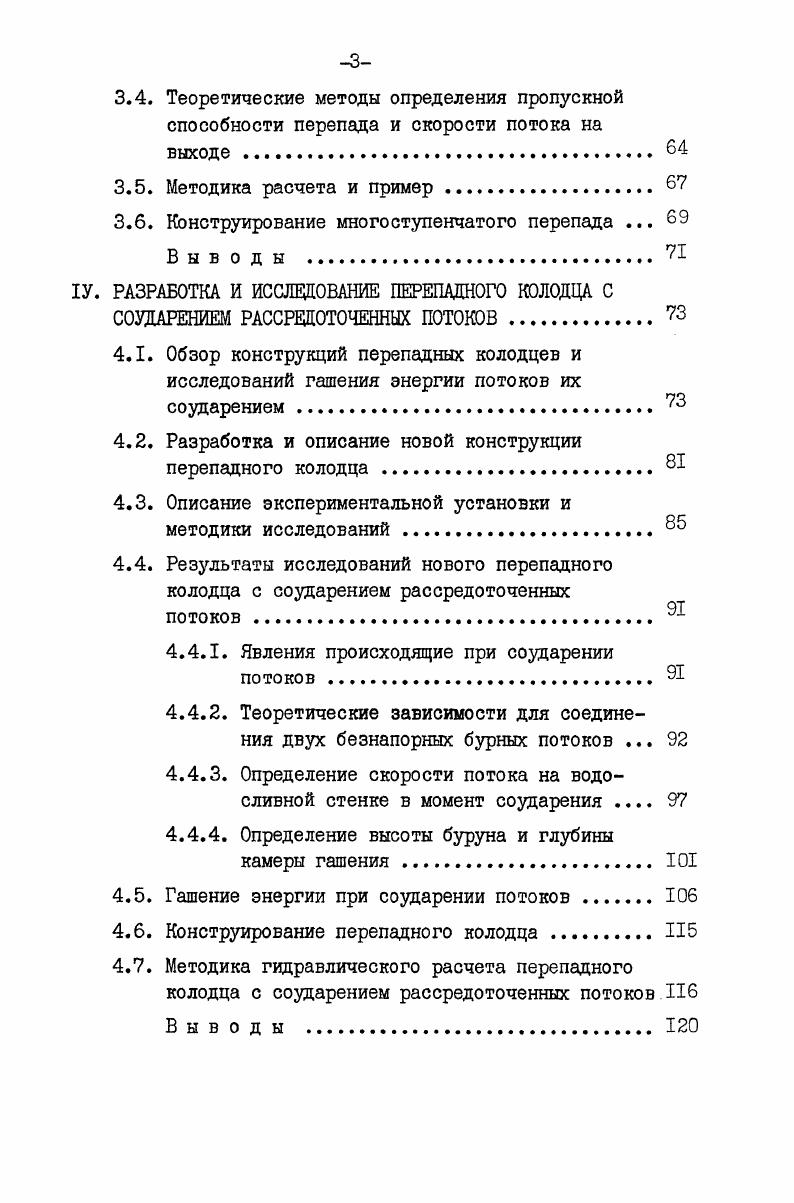

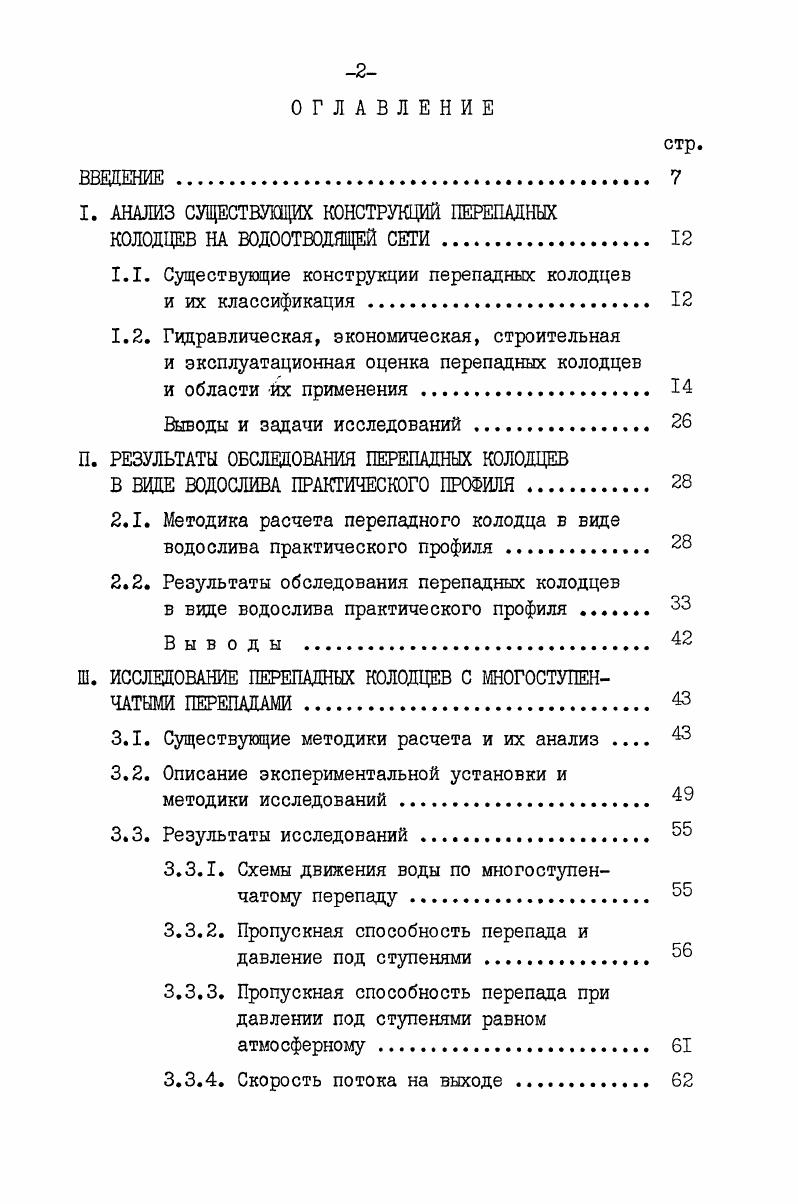

ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ

I. АНАЛИЗ СУЩЕСТВУЩИХ КОНСТРУКЦИЙ ПЕРЕПАДНЫХ

КОЛОДЦЕВ НА ВОДООТВОДЯЩЕЙ СЕГИ

1.1. Существующие конструкции перепадных колодцев

и их классификация

1.2. Гидравлическая, экономическая, строительная

и эксплуатационная оценка перепадных колодцев и области Их применения

Выводы и задачи исследований .

П. РЕЗУЛЬТАТЫ ОБСЛЕДОВАНИЯ ПЕРЕПАДНЫХ КОЛОДЦЕВ

В ВИНЕ ВОДОСЛИВА ПРАКТИЧЕСКОГО ПРОФИЛЯ.

2.1. Методика расчета перепадного колодца в виде водослива практического профиля .
2.2. Результаты обследования перепадных колодцев
в виде водослива практического профиля .
Выводы .
Ш. ИССЛЕДОВАНИЕ ПЕРЕПАДНЫХ КОЛОДЦЕВ С МНОГОСТУПЕНЧАТЫМИ ПЕРЕПАДАМИ.
3.1. Существующие методики расчета и их анализ
3.2. Описание экспериментальной установки и методики исследований .
3.3. Результаты исследований
3.3.1. Схемы движения воды по многоступенчатому перепаду.
3.3.2. Пропускная способность перепада и давление под ступенями .
3.3.3. Пропускная способность перепада при давлении под ступенями равном атмосферному
3.3.4. Скорость потока на выходе
3.4. Теоретические методы определения пропускной способности перепада и скорости потока на выходе.
3.5. Методика расчета и пример.
3.6. Конструирование многоступенчатого перепада .
В ы в о д ы .
1У. РАЗРАБОТКА И ИССЛЕДОВАНИЕ ПЕРЕПАДНОГО КОЛОДЦА С
СОУДАРЕНИЕМ РАССРЕДОТОЧЕННЫХ ПОТОКОВ.
4.1. Обзор конструкций перепадных колодцев и исследований гашения энергии потоков их соударением.
4.2. Разработка и описание новой конструкции перепад но го колодца
4.3. Описание экспериментальной установки и методики исследований.
4.4. Результаты исследований нового перепадного колодца с соударением рассредоточенных
потоков
4.4.1. Явления происходящие при соударении потоков
4.4.2. Теоретические зависимости для соединения двух безнапорных бурных потоков .
4.4.3. Определение скорости потока на водосливной стенке в момент соударения
4.4.4. Определение высоты буруна и глубины камеры гашения
4.5. Гашение энергии при соударении потоков
4.6. Конструирование перепадного колодца .
4.7. Методика гидравлического расчета перепадного колодца с соударением рассредоточенных потоков
В ы в о д ы
У. ТЕХНИКОЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ .
5.1. Расчет экономической эффективности
В ы в о д ы .
ОСНОВНЫЕ ВЫВОДЫ.
ЛИТЕРАТУРА


Улучшить санитарное состояние городов и населенных пунктов. Улучшить охрану водных источников, в том числе малых рек и озер от истощения и загрязнения". В настоящее время огромные средства выделяются на развитие систем водоотведения в городах и поселках нашей страны. Для более эффективного их использования, в соответствии с требованиями времени необходимо совершенствование существующих и разработка новых, более совершенных, конструктивных решений сооружений для отведения сточных вод. Большая насыщенность подземного пространства современных городов инженерными коммуникациями, интенсивное движение транспорта, требование рационального использования земли в значительной степени усложняют сооружение водоотводящих сетей открытым способом и делают экономически целесообразным, а в ряде случаев единственно возможным, строительство водоотводящих сетей методом щитовой проходки, где глубина заложения сети практически не ограничивается. Существенным преимуществом этого метода является возможность объединения большого количества бассейнов водоотведения, повышающая надежность работы всей системы. Применение метода щитовой проходки для условий г. Ленинграда явилось наиболее рациональным техническим решением. Глубина заложения коллекторов на отдельных участках достигала до - м //. В результате разработки "Основных положений по комплексному отводу и очистке поверхностных загрязненных сточных вод" //, выполненных "Мосинжпроектом", было установлено, что наиболее целесообразным, как в экономическом, так и в санитарном отношении является дальнейшее развитие системы водоотведения г. Москвы путем строительства многочисленных коллекторов глубокого заложения, транспортирующих загрязненные поверхностные и городские сточные воды к единым очистным сооружениям. Указанные соображения учитывались в генеральной схеме развития системы водоотведения г. Москвы //. Для сопряжения указанных коллекторов с трубопроводами мелкого заложения служат перепадные колодцы. Сточные воды поступают в глубокозаложенные коллекторы от сетей мелкого заложения по перепадным колодцам, представляющие сложные инженерные сооружения многопланового назначения, обеспечивающие транспортировку и гашение избыточной кинетической энергии сточных вод, вентиляцию водоотводящих сетей и эксплуатацию (осмотры, ремонты, прочистки) глубокозаложенных коллекторов и устраиваемых в специальных шахтах, сооружаемых при строительстве коллекторов щитовым способом. Рациональное решение шахт и их технологического оснащения имеет не только техническое, но и экономическое значение. Размеры шахт во многом определяются конструкцией перепада, и хотя размеры шахт значительны, однако опыт строительства показывает, что эти размеры недостаточны для устройства перепадных колодцев. Поэтому, применение новых, компактных и надежных в работе конструкций, учитывающих специфику состава сточных вод и неравномерность их поступления, имеет большое практическое значение. Цель работы - создание на основе теоретических и экспериментальных исследований обоснованных методов расчета и конструктивных решений перепадных колодцев на сетях различных систем водоотведения. Теоретические и экспериментальные исследования перепадного колодца шахтного типа с многоступенчатыми перепадами. Методика гидравлического расчета перепадного колодца с многоступенчатыми перепадами. Новая конструкция перепадного колодца с соударением рассредоточенных потоков. Экспериментальные данные о закономерностях течения воды и методика расчета новой конструкции перепадного колодца. Технико-экономическая оценка различных конструкций перепадных колодцев. Перепадные колодцы предназначены для сопряжения коллекторов уложенных на различной глубине, транспортировке и гашения избыточной кинетической энергии сточных вод, вентиляции и эксплуатации глубокозаложенных коллекторов и представляют собой сложные инженерные сооружения. Исследованию, разработке методов расчета различных конструкций перепадных колодцев на водоотводящей сети посвящено много работ в СССР /4,,,,,,,/ и за рубежом /, 0,1,2,3,4,6/. Ю.Д. Позднее Алексеев М.
