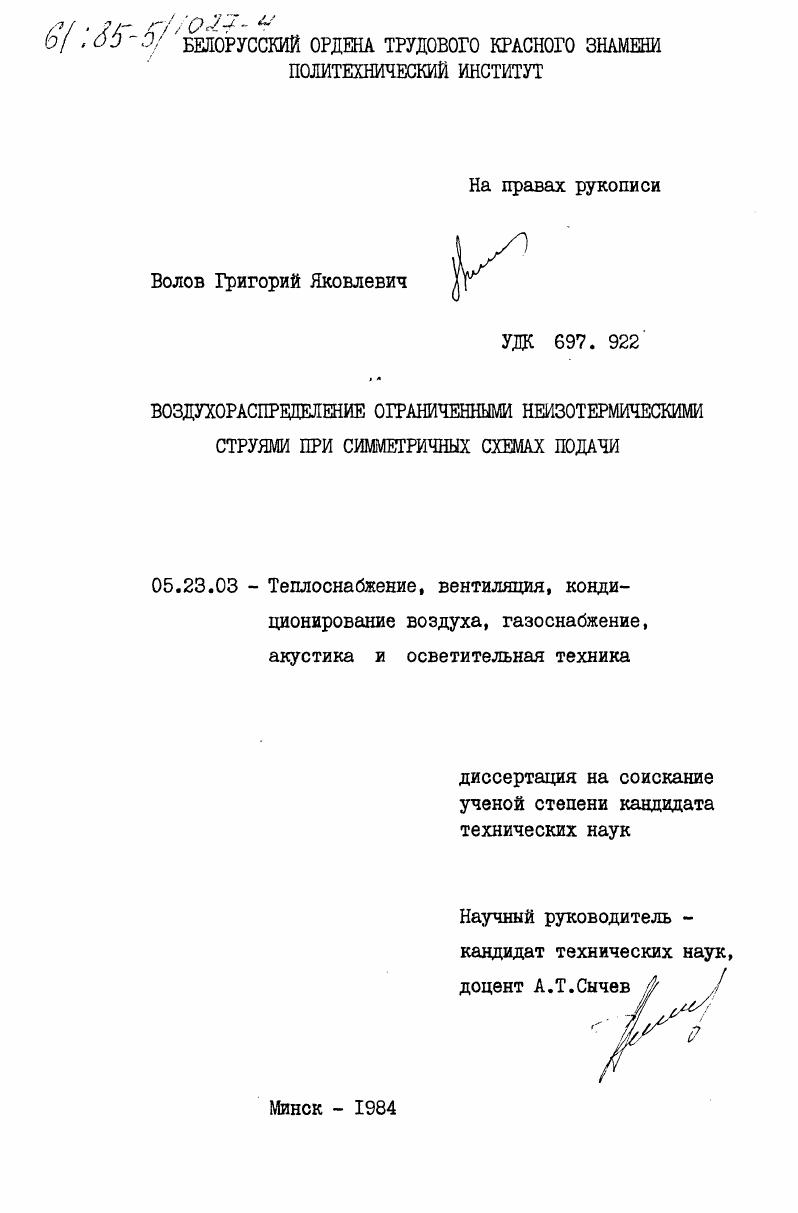

Воздухораспределение ограниченными неизотермическими струями при симметричных схемах подачи

• Автор: Волов, Григорий Яковлевич
• Шифр специальности: 05.23.03
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Минск
• Количество страниц: 199 c. : ил

ОГЛАВЛЕНИЕ

Основные обозначения

Введение

I. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ, ПОСТАВЛЕННЫЕ В ДИССЕРТАЦИИ

1.1. Распределение воздуха в помещении .

1.2. Экспериментальное исследование изотермических турбулентных струй в ограниченном пространстве .

1.3. Структура изотермической турбулентной струи

1.4. Теоретические исследования изотермической ограниченной струи

1.4.1. Метод Крайя Курте

1.4.2. Метод Абрамовича

1.4.3. Метод Шепелева Тарнопольского .

1.4.4. Расчет изотермических ограниченных струй с использованием двухпараметрической модели турбулентности
1.4.5. Метод Хилла .
1.4.6. Другие методы расчета .
1.4.7. Выводы .
1.5. Теоретические и экспериментальные исследования неизотермических струй в ограниченном пространстве
1.5.1. Анализ некоторых экспериментальных результатов .
1.5.2. Теоретические исследования
1.5.3. Выводы
4.2. Экспериментальные исследования .
4.2.1. Описание модели
4.2.2. Измерение профиля скоростей
4.2.3. Измерение распределения скоростей по
оси струи
4.2.4. Явления отрыва в спутных ограниченных
струях .
4.3. Поля скоростей и температур в неизотермических ограниченных струях .
4.4. Заключение .
5. СОСТАВЛЕНИЕ МЕТОДИКИ РАСЧЕТА ВОЗДУХОРАСПРЕДЕЛЕНИЯ ПЛОСКИМИ НАСТИЛАЮЩИМИСЯ СТРУЯМИ ПРИ ТУПИКОВОЙ СХЕМЕ ПОДАЧИ
5.1. Составление методики расчета .
5.2. Порядок расчета воздухораспределения .
5.2.1. Решение задачи I .
5.2.2. Решение задачи 2 .
5.2.3. Решение задачи 3 .
5.3. Примеры расчета
5.4. Сопловые воздухораспределительные устройства .
5.5. Экономическая эффективность внедрение методики расчета .
5.6. Пример проектирования воздухораспределения швейного цеха
Заключение .
Литература


Первым экспериментальным исследованием циркуляции воздушных потоков в помещении была работа В. В.Батурина и В. И.Ханжонкова, опубликованная в году //. Эксперименты, проведенные на гидравлической модели, показали, что основное влияние на циркуляцию оказывают приточные струи, но следует учитывать и расположение вытяжных отверстий. Так при вентилировании тупиков в изотермических условиях дальнобойность плоской приточной струи составляет менее 2,2 высоты помещения (рис. Вала обнаружена неустойчивость симметрично поданной струи, которая выражалась в настилании струи на ту или иную стенку модели (рисЛ. Условия, при которых такое течение наблюдается, не были выяснены, не исследовались и скоростные поля. Н.Н. Садовская продолжила изучение циркуляции потоков в помещении при сосредоточенной подаче воздуха /5/. В.Линке // и X. Мюллер // экспериментально установили, что дальнобойность струи составляет три высоты помещения1 при подаче воздуха плоской настилающейся струей. Рис. Линии тока в ограниченных струях эксперименты В. В.Батурина и В. Рис. Наиболее полные сведения о стесненных осесимметричных струях, истекающих в тупик, были экспериментально получены В. А.Баха-ревым и В. Н.Трояновским //. Кроме скоростных полей замерялись поля давлений. Получены значения расходов воздуха в различных сечениях канала, которые, как оказалось, во много раз превышают начальный расход. Исследование воздухораспределения при неизотермических усло-% виях выполнено И. А.Ганесом //. Им обнаружено, что на формирование воздушных потоков и распределение параметров воздуха влияет размещение источников тепловыделений, приточных и вытяжных отверстий, а также степень стеснения струи. Дальнейшие исследования неизотермических струй в ограниченном пространстве выполнены Н. В.Акинчевым и А. М.Моняковой /8,9/. Им удалось выявить влияние стеснения на распределение скоростных полей ограниченной струи, а также определить траекторию неизотермической отрывной струи. Известно, что воздушные потоки в вентилируемом помещении носят, как правило, турбулентный характер /II/, поэтому к ним применимы статистические методы исследований. Аналогичный подход к задачам вентиляции применяется в работах Л. Б.Успенской /8,9/ и В. Линке //. X.Мюллер повторил эксперименты Батурина - Ханжонкова //. Он получил, что дальнобойность плоской настилающейся струи составляет три высоты помещения. В тупиках большей длины образуются первичные, вторичные и третичные вихри (рис. Подробное исследование неизотермических струй в ограниченном пространстве выполнено в Великобритании /8/. Рис. I первичный вихрь, 2 - вторичный вихрь. В большинстве экспериментальных работ последнего времени можно выделить два направления. Одни предпочитают исследовать воздушные потоки на моделях правильной формы с легко определяемыми начальными условиями и возможностью анализа результатов теоретическим путем: П. Нилсен и др. Б.М. Павлов, Е. М.Рябов /5/, В. А.Бахарев и др. В последнем случае невозможно выявить все воздействия на воздушные потоки, поэтому такие работы дают богатый экспериментальный материал, но обработка его и выявление общих закономерностей связана с большими трудностями (А. Глуоснис //, О. Н.Груздев и др. А.Ф. Вишняков // и дрГ). Результаты этих работ можно использовать лишь при исследовании конкретных объектов. Анализ приведенных экспериментальных исследований позволяет установить, что основную роль при формировании циркуляции воздуха в помещении играют приточные струи. Поэтому первые работы по анализу воздушных потоков связаны с изучением приточных струй. Г.Тыо-ве /8/, А. Костел и др. Аналогичные результаты получены В. В.Батуриным //. Для учета стеснения в формулы для свободных струй вводится поправочный коэффициент кс //. В табл. В этих формулах предполагается, что полюс струи совпадает со срезом приточного насадка /9/. Такое допущение применимо для струй с равномерным начальным профилем скорости /8/. В приведенных в табл. Гао- зависит от типа воздухораспределителя, т. Распределение скорости по ОСИ СТРЗИ ь гг*'йтлк' (1.
