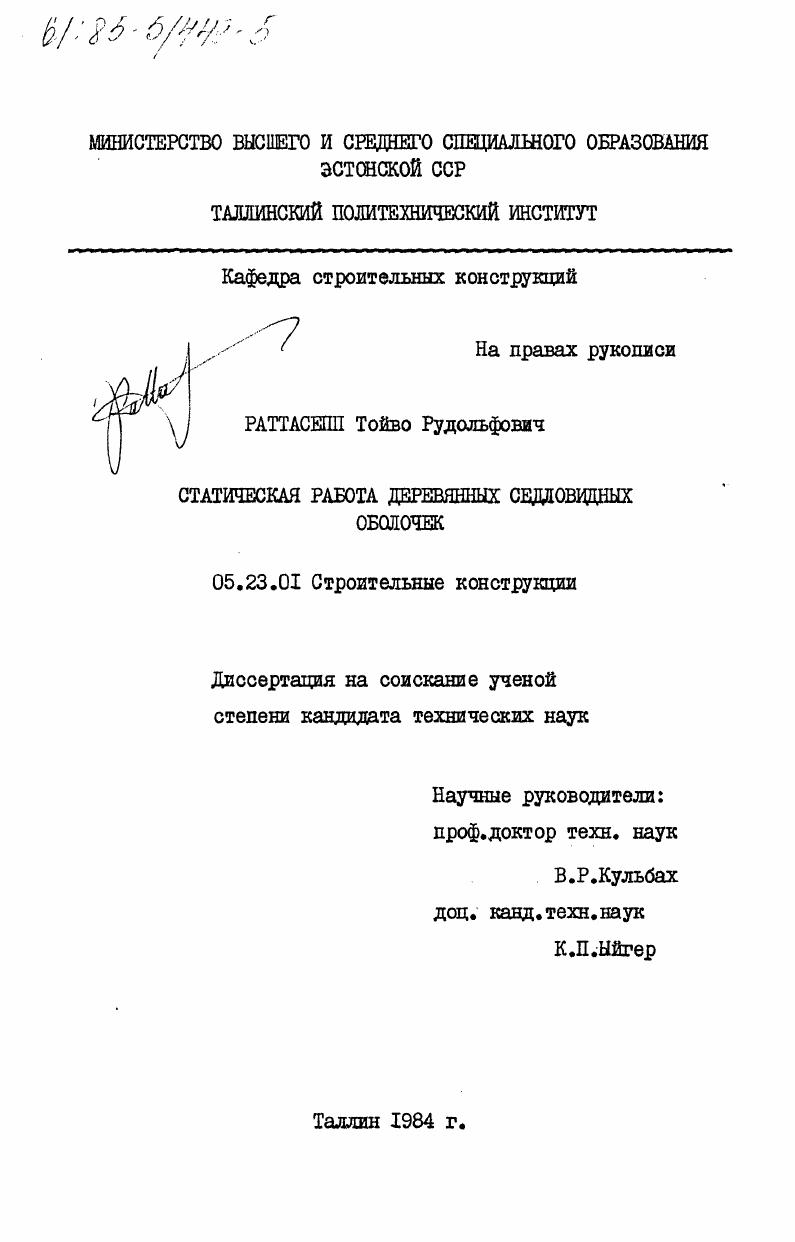

Статическая работа деревянных седловидных оболочек

• Автор: Раттасепп, Тойво Рудольфович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Таллин
• Количество страниц: 143 c. : ил

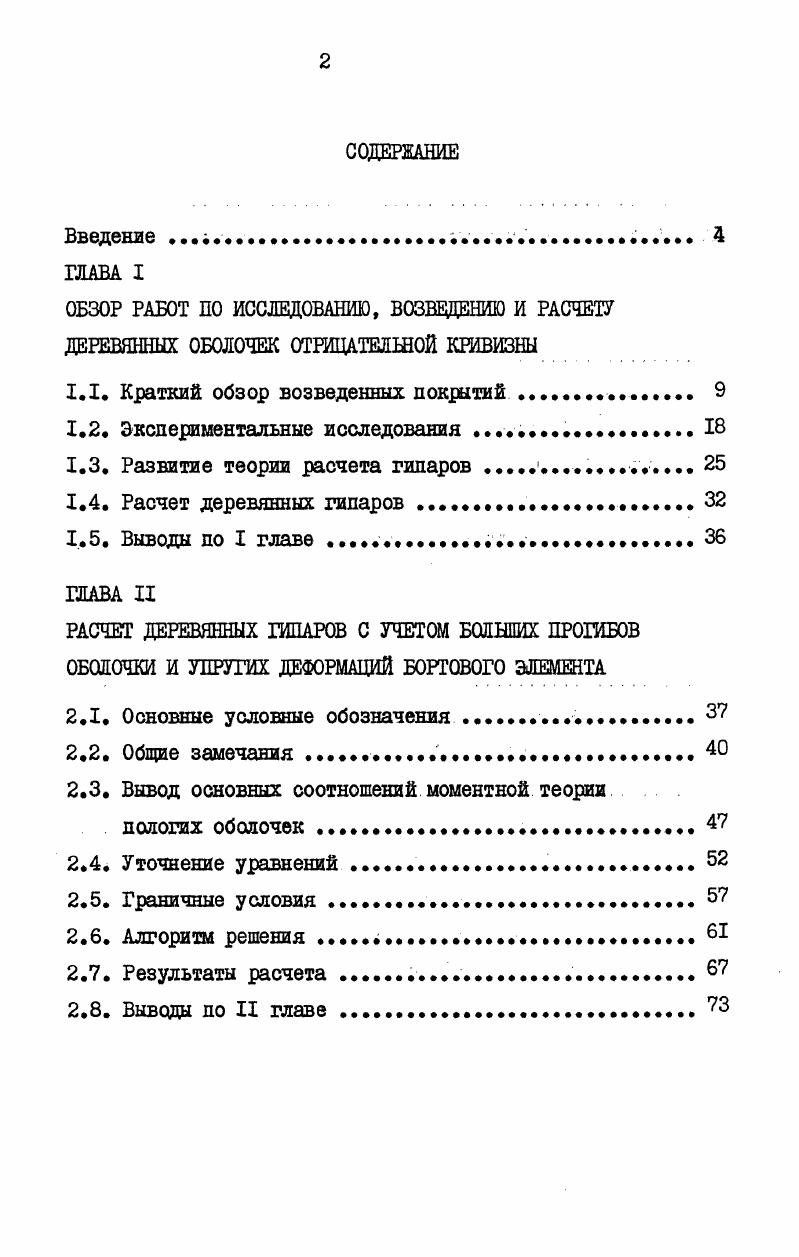

СОДЕРЖАНИЕ
Введение
ГЛАВА I
ОБЗОР РАБОТ ПО ИССЛЕДОВАНИЮ, ВОЗВЕЩЕНИЮ И РАСЧЕТУ ДЕРЕВЯННЫХ ОБОЛОЧЕК ОТРИЦАТЕЛШОЙ КРИВИЗНЫ

1.1. Краткий обзор возведенных покрытий. В

1.2. Экспериментальные исследования .I

1.3. Развитие теории расчета гипаров

1.4. Расчет деревянных гипаров

1.5. Выводы по I главе

ГЛАВА II
РАСЧЕТ ДЕРЕВЯННЫХ ГИПАРОВ С УЧЕТОМ БОЛЬШИХ ПРОГИБОВ ОБОДОЧКИ И УПРУГИХ ДЕФОРМАЦИЙ БОРТОВОГО ЭЛЕМЕНТА
2.1. Основные условные обозначения.
2.2. Общие замечания .
2.3. Вывод основных соотношений моментной теории
пологих ободочек
2.4. Уточнение уравнений
2.5. Граничные условия.
2.6. Алгоритм решения .
2.7. Результаты расчета .
2.8. Выводы по II главе .

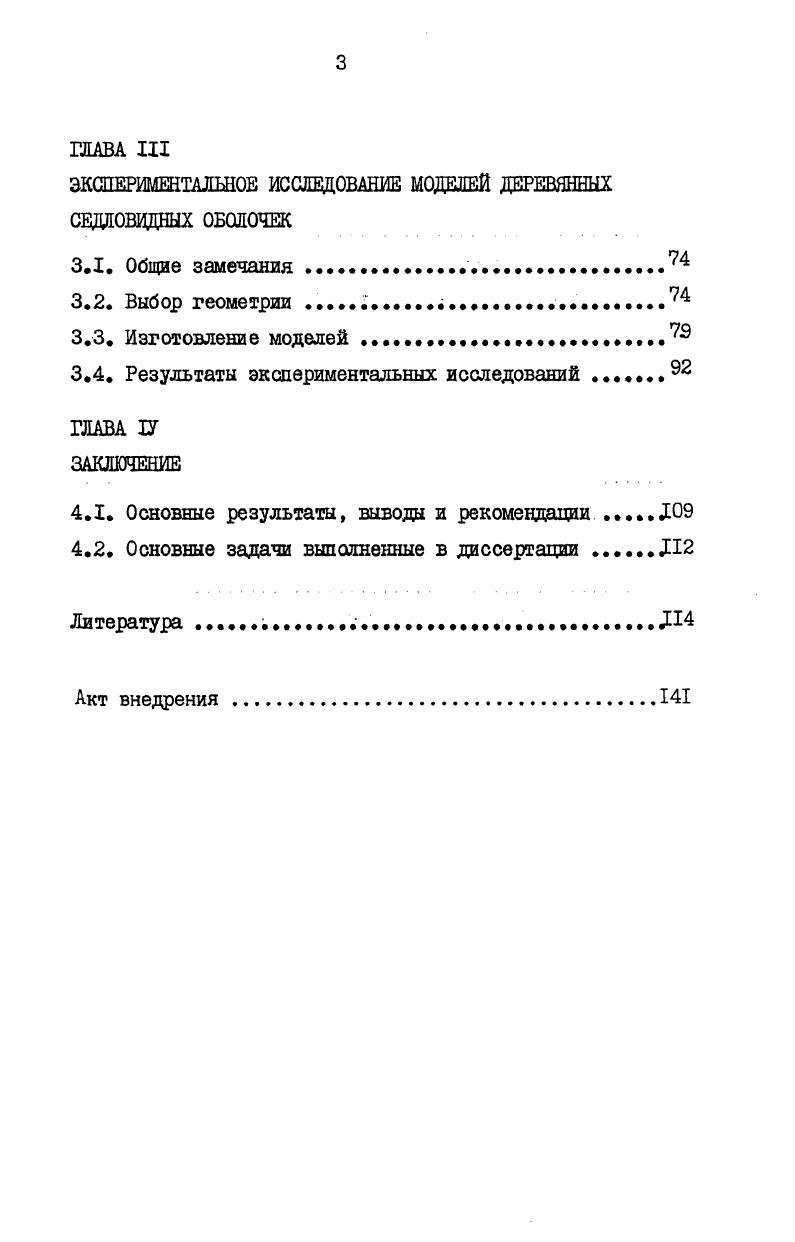

ГЛАВА III
ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ МОДЕЛЕЙ ДЕРЕВЯННЫХ СВДЮБВДНЫХ ОБОЛОЧЕК
3.1. Общие замечания
3.2. Выбор геометрии
3.3. Изготовление моделей .
3.4. Результаты экспериментальных исследований .
ГЛАВА ЗАКЛЮЧЕНИЕ
4.1. Основные результаты, выводы и рекомендации . Д
4.2. Основные задачи выполненные в диссертации I
Литература


Вилтоне (Великобритания) цех ковровой фабрики площадью x м был перекрыт оболочкой, состоящей из четырех гипаров /8,9/. Оболочка толщиной мм образована из трех слоев досок сечением x5 мм. Доспи в нижнем и верхнем слоях уложены вдоль бортового элемента, а средний под углом ° к ним. Средний и нижний слой досок приклеены друг к другу, а верхний слой прибит к ним гвоздями длиной мм. Бортовые элементы состоят из клееных балок сечением x и x см. По диагонали цеха поверху колонн натянуты стальные затяжки воспринимающие распор. Вертикальные тяжи работают на отрывающие усилия ветра. Вслед за этой оболочкой в г. Рис. Форш покрытий. В г. Ипсвиче было возведено покрытие над скотным двором площадью x м в виде 8 гипаров. Оболочка состоит из 2 слоев креозотированных шунтированных досок сечением x5 мм и опирается на креозотированные столбы /,9/. Форма покрытия здания института государства в Лондоне // размерами x м, представляет собой группу из пяти ребристых деревянных гипаров с клеедеревянными бортовыми элементами. В конце -тых и начале -тых годов в США. Великобритании построено несколько многослойных деревянных гипаров из листовой фанеры, полосы которых уложены по направлению прямолинейных образующих и приклеены между собой. Примерами могут служить зал собраний школы в Глазго // и покрытие бассейна во Флориде, США //. Деревянный гипар информационного павильона в Брюсселе, Бельгия размерами в плане x гл склеена из трех слоев до— сок, общей толщиной. Соединяющая контрфорсы затяжка проходит под полом. Для того,чтобы от сильного ветра не возникли сжимающие усилия в гибких металлических стойках, в них создано предварительное натяжение. Выставочный зал павильона в Портланде, США перекрыт оболочкой, состоящей из двух слоев досок общей толщиной мм, соединенных в шпунт на клею, которые располагаются ортогонально по направлению криволинейных образующих оболочки /4/. Бортовые элементы - клееные балки длиной м состоят из 8 слоев досок размером x см. Авторами многих покрытий возведенных в Великобритании в -тые годы являются Р. Хюм и Х. Тоттенгам (например, концертный зал музыкальной школы в Эдинбурге размерами в плане ,3x,3 м, высота 8,6 м). Поверхность оболочки состоит из 3 слоев досок ++= мм. Собственная масса оболочки кг/м2. Сюда также относится деревянный гипар выставочного павильона в Геймбридае, поверхность которого состоит из двух слоев диагональных досок ш. Бортовой элемент имеет сечение 9x см. Оболочка состоит из заранее изготовленных гипарных элементов, которые монтировались на месте /0, 9, 7, 9/. Архитектор Каталано применил основную симметричную форму середины седловидного элемента для устройства деревянной кровли над своим жилым домом /, 7/. В Лондонском Рейнда Парке г. Полоса шириной 2,4 м параллельных бортовых элементов склеивалась. Нижний и верхний слой досок параллельны выпуклой диагонали, а средний перпендикулярен к ним. Между бортовыми элементами, состоящими из двух частей по x см,оболочка была прикреплена болтами / мм. Собственная масса оболочки кг/м2. Несколько покрытий возведено в -тые годы в ФЕТ, например, покрытие общественного здания в г. Вельтгайм // (размеры в плане x м, подъем оболочки 2,3 м, поверхность двухслойная из досок толщиной мм расположенных по диагоналям оболочки), покрытие церкви в г. Людвигсбург - Грюнбюль /, 2, 8, 1/ (размеры в плане ,2x,2 м, подъем бортовых элементов 7,9 и ,6 м, поверхность трехслойная из досок толщиной мм соединенных между собой на гвоздях, а по периметру на гвоздях и клею; бортовые элементы x см) или покрытие здания общественных обраний в г. Гёттингене /, 1/, которое состоит из двух неравных седловидных элементов длиной диагоналей соответственно ,6x,6 и ,5x м. Оболочка изготовлена из четырех слоев досок, соединенных гвоздями. Покрытие в Крайстчерче, Новая Зеландия () на косоугольном плане длиной сторон м прикреплен так, что вертикальные перемещения высоких углов не ограничены. Поверхность оболочки трехслойна общей толщиной . Наружные слои направлены по выпуклой (сжатой) диагонали, а средний перпендикулярно к ним. Слои соединены между собой на гвоздях /1/.
