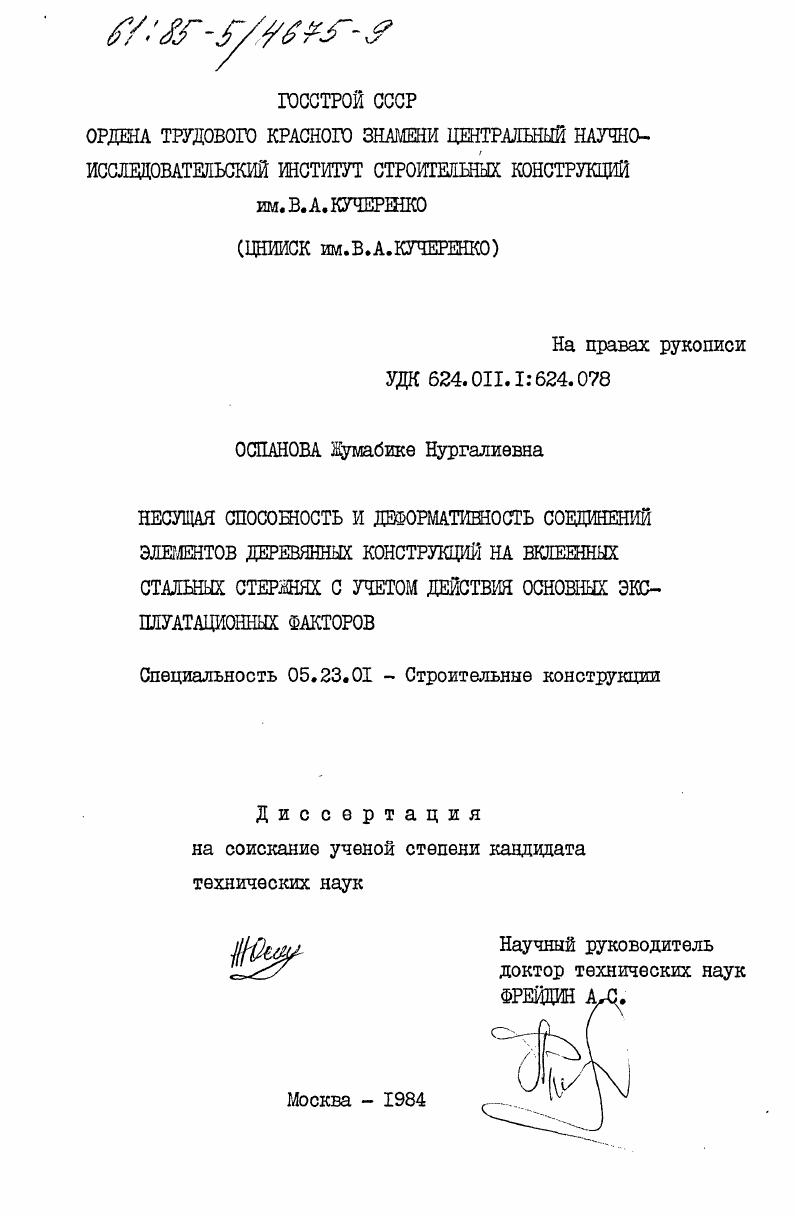

Несущая способность и деформативность соединений элементов деревянных конструкций на вклеенных стальных стержнях с учетом действия основных эксплуатационных факторов

• Автор: Оспанова, Жумабике Нургалиевна
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Москва
• Количество страниц: 262 c. : ил

з

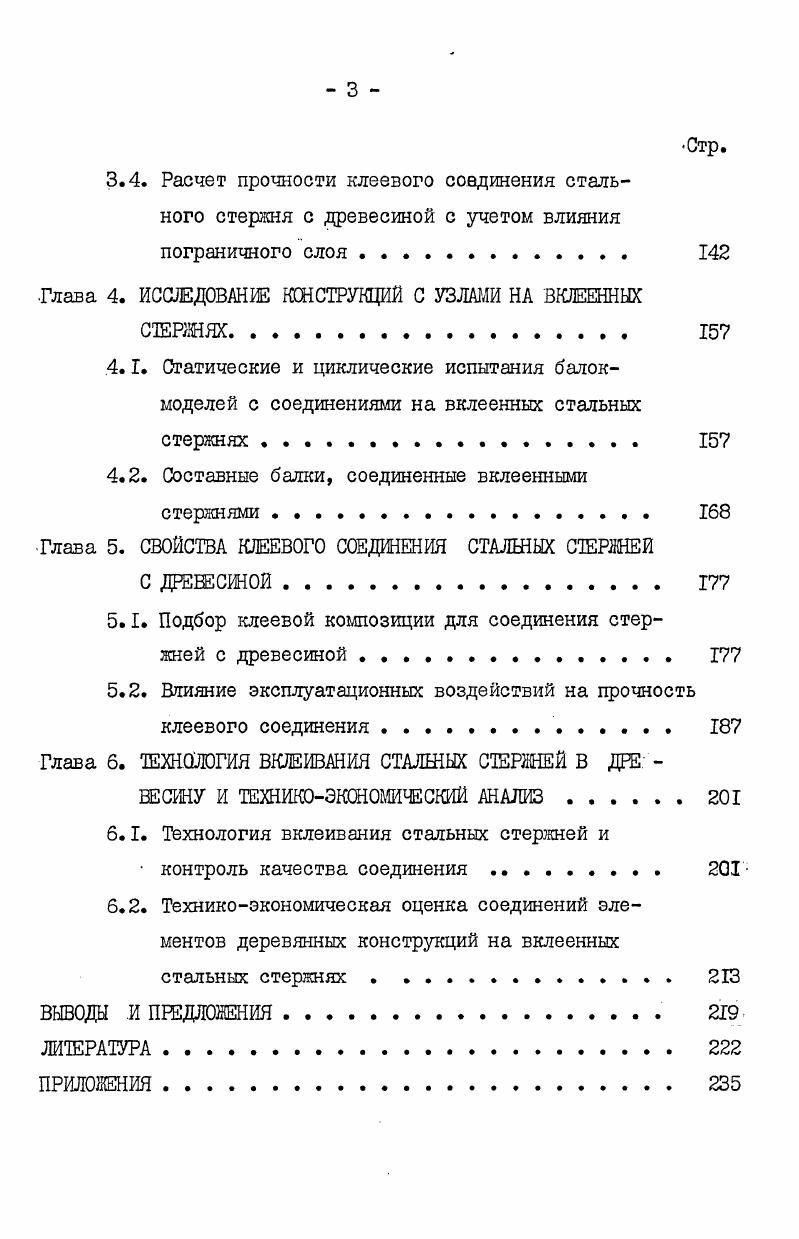

3.4. Расчет прочности клеевого соединения стального стержня с древесиной с учетом влияния пограничного слоя.

Глава 4. ИССЛЕДОВАНИЕ КОНСТРУКЦИЙ С УЗЛАМИ НА ВКЛЕЕННЫХ

С1ЕРШЯХ.
4.Г. Статические и циклические испытания балокмоделей с соединениями на вклеенных стальных стержнях

4.2. Составные балки, соединенные вклеенными

стержнями

Глава 5. СВОЙСТВА КЛЕЕВОГО СОЕДИНЕНИЯ СТАЛЬНЫХ СТЕРШЕЙ

С ДРЕВЕСИНОЙ

5.1. Подбор клеевой композиции для соединения стержней с древесиной.

5.2. Вяияние эксплуатационных воздействий на прочность клеевого соединения

Глава 6. ТЕХНОЛОГИЯ ВКЛЕИВАНИЯ СТАЛЬНЫХ СТЕРШЕЙ В ДРЕ
ВЕСИНУ И ТЕХНИКОЭКОНОМИЧЕСКИЙ АНАЛИЗ
6.1. Технология вклеивания стальных стержней и
контроль качества соединения 1
6.2. Техникоэкономическая оценка соединений элементов деревянных конструкций на вклеенных стальных стержнях
ВЫВОДЫ И ПРЕДЛОЖЕНИЯ
ЛИТЕРАТУРА


При решении узлов конструкций на вклеенных под углом к волокнам стальных стержняхих присоединяют к соединительным металлическим пластинам сваркой ,6 или с помощью болтового соединения. Однако, до сих пор не изучены вопросы возможности выполнения сварки вклеенных в древесину стержней. Вопрос изучения воздействия повышенных температур при сварке важен не только с точки зрения воздействия теплового удара и возможной при этом деструкции клея, но и несущей способности клеевого соединения при выполнении монтажной сварки, т. Несмотря на то, что есть попытки использования соединения деревянных конструкций на вкле
енных стержнях, в литературе практически не отражены до сих пор вопросы технологии. При вклеивании вдоль волокон некоторые авторы предлагают выполнять вклеивание арматурных стержней в пазы деревянного элемента в процессе склеивания деревянного пакета ,, что невозможно при вклеивании под углом к волокнам. Нет данных о влиянии непроклеев на несущую способность соединения, т. Строительные конструкции при эксплуатации могут подвергаться воздействию многократной циклической нагрузки. Источниками циклической нагрузки может быть ветровая, крановая нагрузки, возникающие при транспортировке и монтаже конструкций. Несущие конструкции мостов постоянно подвержены действию циклических нагрузок. Так как в соединении участвуют три совершенно разных по механическим свойствам материала, работающих как монолитное целое, то перед оценкой клеевых соединений необходимо рассмотреть отдельно данные о действии циклических нагрузок на сталь, древесину и клей. Сталь. Исследования прочности стали при многократных нагрузках начались в начале века, когда Альберт испытывал цепи для различных подъемников Дб. Позже в годах Вилья Ферберн испытывал клепаные балки на динамические нагрузки. На основании опыта Фэрберн сделал вывод, что разрушение происходит при повторных нагрузках от напряжений гораздо меньшей величины, чем при статическом нагружении. В году были проведены испытания стали и железа на многократноповторяющиеся нагрузки не
мецким инженером Велером . Он доказал, что при продолжительном действии переменной нагрузки разрушение металла происходит при напряжениях, меньших чем его предел прочности. Напряжение, при котором материал не разрушается, Велер назвал пределом усталости или его пределом выносливости. Велер впервые дал графическое выражение зависимости напряжение число циклов. Кривая на графике сначала резко опускается вниз, а затем переходит в пологую, почти горизонтальную прямую, асимптотически приближаясь к некоторому пределу, который принят за предел выносливости. Этот график получил название кривой Велера. Повторные нагружения ведут к снижению прочности. Это снижение тем больше, чем больше число нагружений. Интенсивность снижения прочности постепенно уменьшается и при достижении числа повторных нагрузок А . Пределом выносливости принято считать максимальное напряже
ние, которое материал при базе испытаний 2. Усталость материала в большой мере зависит от пределов изменения повторной нагрузки, т. Величину 0т,п ах называют коэффициентом асимметрии цикла и обозначают буквой . Исследованию усталостной прочности стали у нас в стране посвящены работы Давиденкова , Дучинского Б. Н., Морина Н. И., Серенсена С. В. и других ученых. Так по результатам исследования Дучинского Б. Н. для стали определены значения предела выносливости при разных табл. Таблица 1. А 2. Как видно из таблицы эхсспериментально установлено, что с увеличением коэффициента асимметрии увеличивается коэффициент выносливости. Вопросами усталостной прочности древесины начали заниматься при использовании ее в самолетостроении. Первые исследования были выполнены в году в Национальной физической лаборатории Англия, затем в Мэдисонской лаборатории Лесной промышленности США. В нашей стране исследования усталости древесины были проведены Симинским К. К. в году, которые показали, что предел усталости составляет от предела прочности . Педцером А. Ю. определены пределы выносливости для сосны и ели при растяжении, сжатии, изгибе и вручении и составляют соответственно 0,3 0, 0, от кратковременной прочности .
