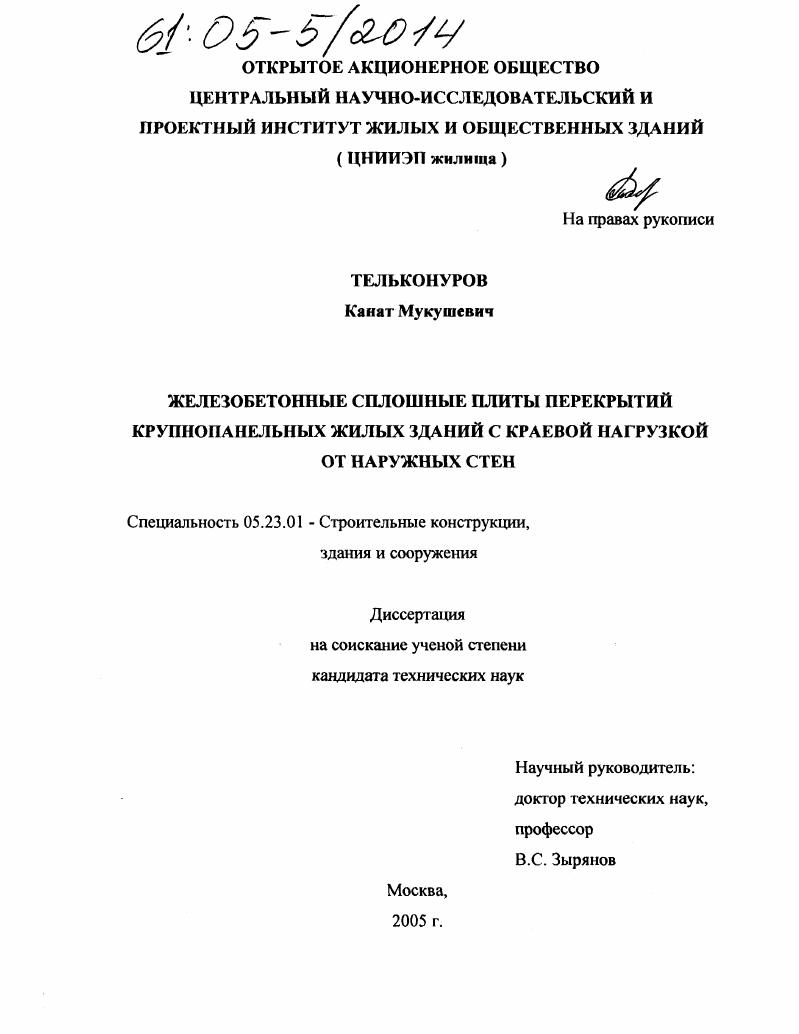

Железобетонные сплошные плиты перекрытий крупнопанельных жилых зданий с краевой нагрузкой от наружных стен

• Автор: Тельконуров, Канат Мукушевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 117 с. : ил.

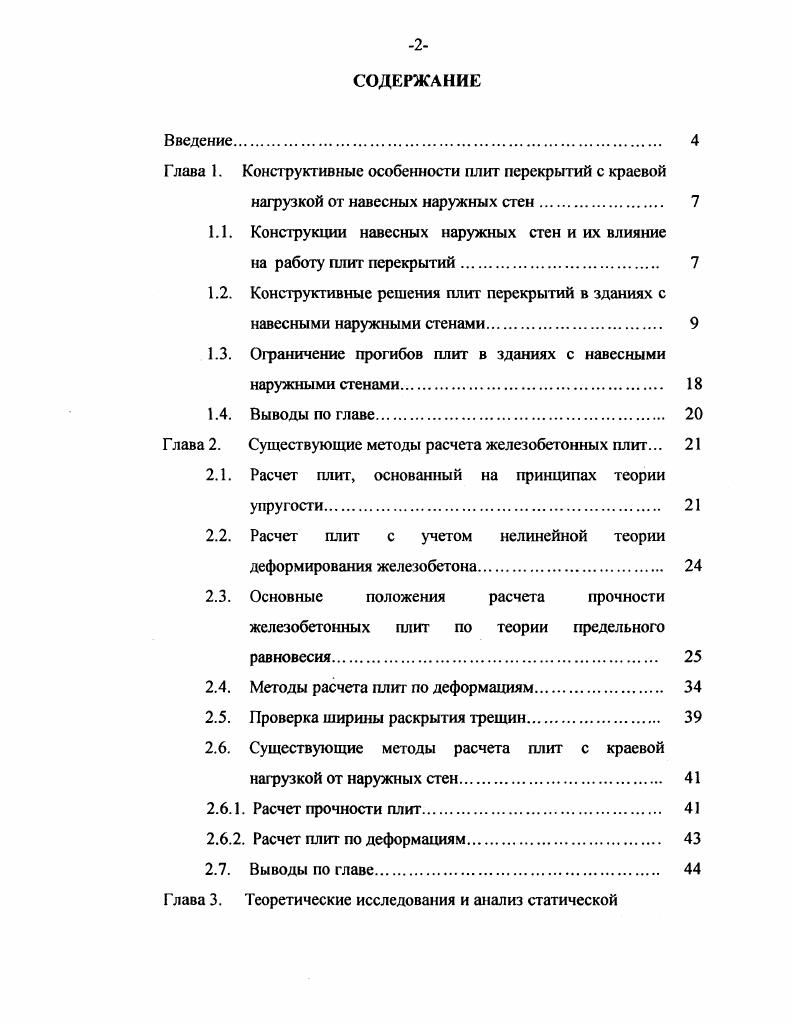

СОДЕРЖАНИЕ
Введение

Глава 1. Конструктивные особенности плит перекрытий с краевой

нагрузкой от навесных наружных стен

1.1. Конструкции навесных наружных стен и их влияние

на работу плит перекрытий

1.2. Конструктивные решения плит перекрытий в зданиях с навесными наружными стенами

1.3. Ограничение прогибов плит в зданиях с навесными наружными стенами.

1.4. Выводы по главе

Г лава 2. Существующие методы расчета железобетонных плит.

2.1. Расчет плит, основанный на принципах теории упругости.

2.2. Расчет плит с учетом нелинейной теории деформирования железобетона.
2.3. Основные положения расчета прочности железобетонных плит по теории предельного равновесия
2.4. Методы расчета плит по деформациям.
2.5. Проверка ширины раскрытия трещин.
2.6. Существующие методы расчега плит с краевой нагрузкой от наружных стен
2.6.1. Расчет прочности плит.
2.6.2. Расчет плит по деформациям
2.7. Выводы по главе

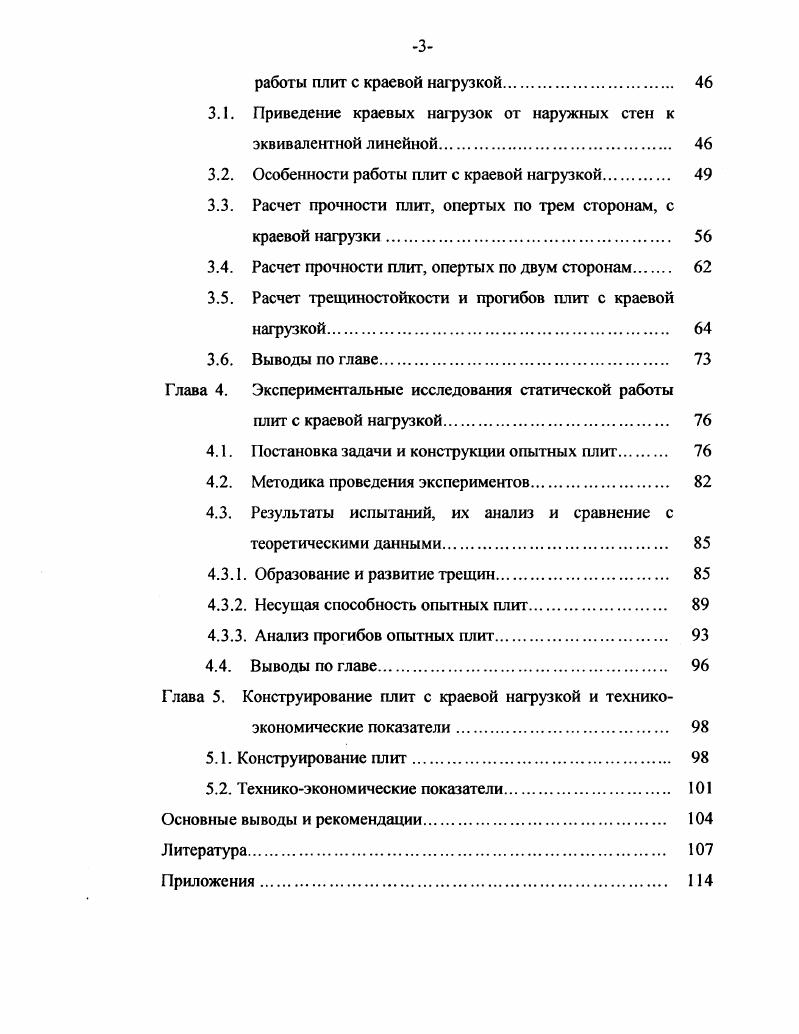

Глава 3. Теоретические исследования и анализ статической
работы плит с краевой нагрузкой.
3.1. Приведение краевых нагрузок от наружных стен к
эквивалентной линейной
3.2. Особенности работы плит с краевой нагрузкой.
3.3. Расчет прочности плит, опертых по трем сторонам, с
краевой нагрузки
3.4. Расчет прочности плит, опертых по двум сторонам
3.5. Расчет трещиностойкости и прогибов плит с краевой
нагрузкой.
3.6. Выводы по главе.
Глава 4. Экспериментальные исследования статической работы
плит с краевой нагрузкой
4.1. Постановка задачи и конструкции опытных плит.
4.2. Методика проведения экспериментов.
4.3. Результаты испытаний, их анализ и сравнение с
теоретическими данными
4.3.1. Образование и развитие трещин
4.3.2. Несущая способность опытных плит.
4.3.3. Анализ прогибов опытных плит.
4.4. Выводы по главе.
Глава 5. Конструирование плит с краевой нагрузкой и технико
экономические показатели
5.1. Конструирование плит.
5.2. Техникоэкономические показатели
Основные выводы и рекомендации.
Литература


До настоящего времени при строительстве крупнопанельных домов наружные стены применялись в основном в панельном исполнении. В последние же годы в качестве ограждающих конструкций все больше применяются навесные наружные стены из мелкоштучных материалов, опираемые на свободный край плит перекрытий. Актуальность работы обусловлена недостаточной изученностью работы плит перекрытий с краевой на! Целью работы является обоснование применимости общих методов расчета сплошных железобетонных плит на плиты с краевой нагрузкой от наружных стен, развитие и уточнение методов расчета и конструирования таких плит на основе теоретических и экспериментальных исследований напряженно-деформированного состояния. Внедрение результатов исследований осуществлено при проектировании сплошных плит перекрытий с краевой нагрузкой от наружных стен ти этажных крупнопанельных жилых домов для г. Нарофоминска Московской области, некоторые выводы диссертации включены в проект “Рекомендаций по расчету и конструированию сплошных плигг перекрытий крупнопанельных жилых зданий”, разрабатываемых ЦНИИЭП жилища. Апробация работы. Основные положения диссертации доложены на секции конструкций и технологии НТС ЦНИИЭП жилища, г. Объем и структура диссертации. Диссертация состоит из введения, 5 глав, общих выводов и рекомендаций, списка литературы из наименований и приложения, содержит страниц текста, 6 таблиц, рисунков. Общий объем диссертации 7 страниц. Работа выполнена в ОАО Центральном научно-исследовательском и проектном институте жилых и общественных зданий (ОАО ЦНИИЭП жилища). Навесные наружные стены применяются в двух основных вариантах: в виде сборных панелей и из мелкоштучных материалов (рис. Различия в конструкции навесных наружных стен определяют различный характер передачи нагрузки на плиту перекрытия и соответственно различное распределение усилий по ее площади. К примеру, нагрузка на плиты от веса панельных наружных стен прикладывается в виде сосредоточенных сил вблизи опор (рис. В этом случае на участке плит, близком к краевой нагрузке, вблизи опор увеличиваются поперечные силы. Как показали расчеты, прочность сплошных плит перекрытий по наклонным сечениям с учетом действия сосредоточенных сил от панельных наружных стен обеспечивается без поперечного армирования. Изгибающие же моменты и, соответственно, прогиб плит увеличиваются незначительно. Иногда панельные наружные стены “подвешивают” к внутренним поперечным стенам и нагрузка от стен передается непосредственно на эти стены. При возведении навесных наружных стен из штучных элементов (мелких блоков, кирпича и др. При таком действии нагрузки влияние поперечных сил также невелико, но значительно увеличиваются изгибающие моменты. Это может привести к чрезмерно большим прогибам у свободного края плиты, что может вызвать непредусмотренную пригрузку нижерасположенной навесной стены. Ч, я. ГТТТТ1:. ЯЩ. Рис. В жилищном строительстве навесные наружные стены из мелкоштучных материалов в настоящее время проектируются, как правило, слоистыми. На рис. Внутренний слой обычно выполняют из ячеистобетонных или облегченных керамзитобетонных блоков плотностью у=0 - 0 кг/м3 (С-1, С-2, С-4) или из кирпичной кладки у = - кг/м3 (С-3). Толщина слоя при использовании эффективного утеплителя принимается равной: из легкобетонных блоков - 0 мм; из кирпича - 0 мм. В стенах без эффективного утеплителя толщина внутреннего слоя может превышать 0 мм. Наружный слой может выполняться из: облицовочного кирпича, штукатурки, с вентилируемым экраном. Слой кирпичной облицовки выполняется из кирпича толщиной 0 мм плотностью кладки кг/м3. В случае оштукатуривания фасада толщина слоя штукатурки по сетке принимается равной - мм плотностью кг/м3. В качестве утеплителя применяются плиты из пенополистирола у = - кг/м3 толщиной 0 - 0 мм, в зависимости от климатических условий. При устройстве со стороны фасада вентилируемого экрана утепляющим слоем служат минераловатные плиты. В крупнопанельном домостроении распространены конструктивные системы с узкими и широкими шагами несущих стен: до 4,2 м - серии , 1, 1м ЦНИИЭП жилища, Г4т, Г1Д4 МНИИТЭП и др.
