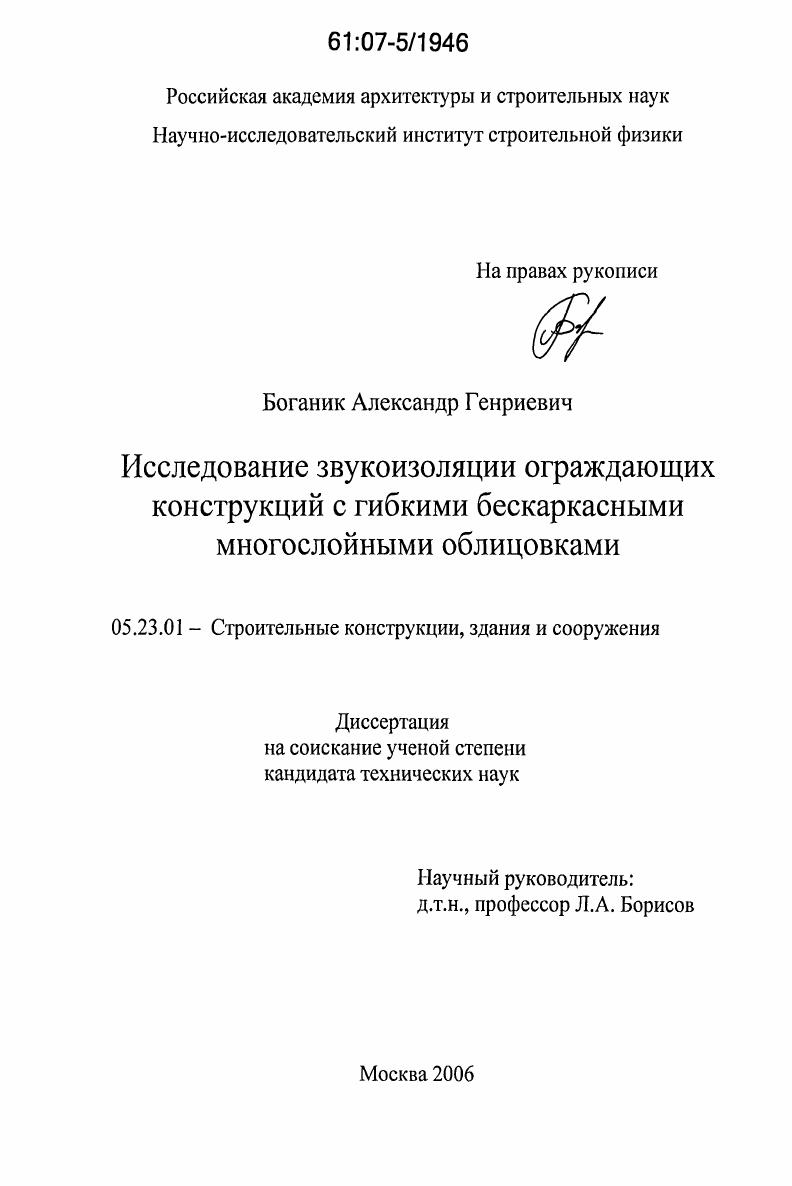

Исследование звукоизоляции ограждающих конструкций с гибкими бескаркасными многослойными облицовками

• Автор: Боганик, Александр Генриевич
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Москва
• Количество страниц: 197 с. : ил.

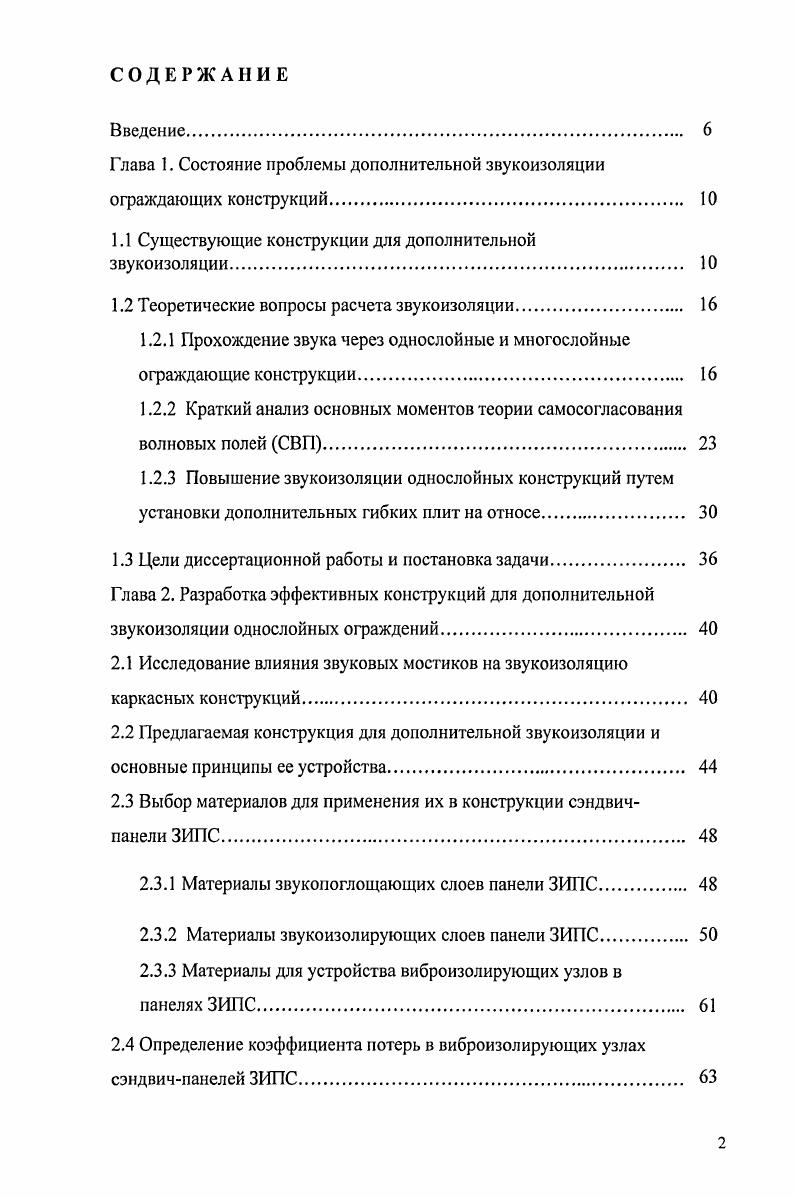

Введение

Глава 1. Состояние проблемы дополнительной звукоизоляции ограждающих конструкций.

1.1 Существующие конструкции для дополнительной

звукоизоляции.

1.2 Теоретические вопросы расчета звукоизоляции.

1.2.1 Прохождение звука через однослойные и многослойные ограждающие конструкции

1.2.2 Краткий анализ основных моментов теории самосогласования волновых полей СВП.

1.2.3 Повышение звукоизоляции однослойных конструкций путем установки дополнительных гибких плит на относе.

1.3 Цели диссертационной работы и постановка задачи.

Глава 2. Разработка эффективных конструкций для дополнительной звукоизоляции однослойных ограждений

2.1 Исследование влияния звуковых мостиков на звукоизоляцию каркасных конструкций.

2.2 Предлагаемая конструкция для дополнительной звукоизоляции и основные принципы ее устройства.
2.3 Выбор материалов для применения их в конструкции сэндвичпанели ЗИПС.
2.3.1 Материалы звукопоглощающих слоев панели ЗИПС
2.3.2 Материалы звукоизолирующих слоев панели ЗИПС
2.3.3 Материалы для устройства виброизолирующих узлов в
панелях ЗИПС
2.4 Определение коэффициента потерь в виброизолирующих узлах сэндвичпанелей ЗИПС

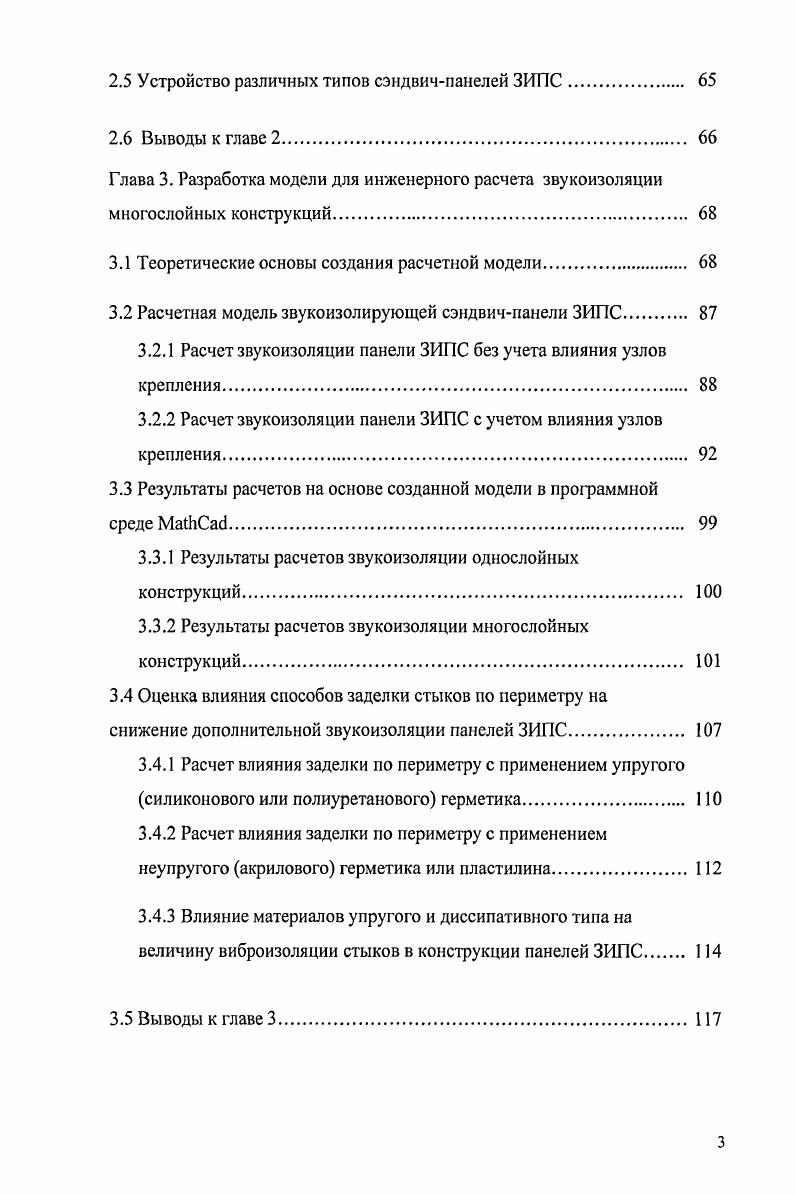

2.5 Устройство различных типов сэндвичпанелей ЗИПС
2.6 Выводы к главе 2.
Глава 3. Разработка модели для инженерного расчета звукоизоляции многослойных конструкций.
3.1 Теоретические основы создания расчетной модели
3.2 Расчетная модель звукоизолирующей сэндвичпанели ЗИПС
3.2.1 Расчет звукоизоляции панели ЗИПС без учета влияния узлов крепления.
3.2.2 Расчет звукоизоляции панели ЗИПС с учетом влияния узлов крепления.
3.3 Результаты расчетов на основе созданной модели в программной среде МаЛСаб.
3.3.1 Результаты расчетов звукоизоляции однослойных конструкций
3.3.2 Результаты расчетов звукоизоляции многослойных конструкций
3.4 Оценка влияния способов заделки стыков по периметру на снижение дополнительной звукоизоляции панелей ЗИПС
3.4.1 Расчет влияния заделки по периметру с применением упругого силиконового или полиуретанового герметика.
3.4.2 Расчет влияния заделки по периметру с применением неупругого акрилового герметика или пластилина.
3.4.3 Влияние материалов упругого и диссипативного типа на величину виброизоляции стыков в конструкции панелей ЗИПС
3.5 Выводы к главе 3
Глава 4. Измерения звукоизоляции в малых реверберационных камерах .
4.1 Устройство малых реверберационных камер .
4.2 Теоретическое обоснование возможности измерения звукоизоляции
в малых реверберационных камерах
4.3 Измерения звукоизоляции тестовых конструкций в малых реверберационных камерах и больших реверберационных камерах НИИСФ и ННГАСУ.
4.4 Измерения дополнительной звукоизоляции сэндвичпанелей ЗИПС
4.4.1 Измерения собственной звукоизоляции базовой кирпичной стены толщиной 0 мм.
4.4.2 Измерения звукоизоляции разных типов сэндвичпанелей ЗИПС
4.4.3 Влияние узлов крепления на звукоизолирующую способность панелей ЗИПС
4.4.4 Влияние граничной частоты волнового совпадения на звукоизоляцию панелей ЗИПС
4.4.5 Влияние модернизации узлов крепления на звукоизолирующую способность панелей ЗИПС.
4.4.6 Четырехслойная панель ЗИПС с последовательным креплением
4.4.7 Влияние заделки стыков по периметру на звукоизоляцию панелей ЗИПС
4.5 Выводы к главе 4.
Глава 5. Практическое применение панелей дополнительной звукоизоляции ЗИПС
5.1 Звукоизоляция жилых помещений.
5.2 Звукоизоляция общественных помещений
5.3 Звукоизоляция помещений специального назначения
5.4 Заключение к главе 5
Основные результаты и выводы работы.
Библиографический список
Приложение 1. Официальные документы по панелям ЗИГ1С патент на изобретение РФ, акустический, пожарный и гигиенический
сертификаты.
Приложение 2. Текст программы расчета звукоизоляции
четырехслойных панелей ЗИПС в среде МаФСас панели ЗИПС и
ЗИПССУПЕР.
Приложение 3. Фотографии малых реверберационных камер компании Акустические Материалы и Технологии.
Введение


При этом эффективность звукопоглощающего материза, расположенного внутри конструкции за облицовкой, принципиального значения не имеет, так как изза мостиков имеет место факт непослойного прохождения звуковых колебаний. ГКЛ, смонтированными на ячейках каркаса, изменяется по сравнению с условиями для листа бесконечной протяженности и величина дополнительной звукоизоляции на практике оказывается незначительной, так же не превышающей величину 6 дБ как в случае удвоении массы, хотя, правда, при более тонких конструкциях. В таблице 1. Таблица 1. Г ипсокартонные листы, асбоцемент, древесностружечная плита, фанера . Древесноволокнистая плита, фанера до мм с заполнением промежутка по п. Другим распространенным вариантом устройства звукоизоляционных облицовок является конструктивная схема, приведенная на рис. К защищаемой стене поз. Рис. Данное внутреннее пространство заполняется слоем звукопоглотителя поз. После этого сетка оштукатуривается цементнопесчаным раствором, который после застывания образует жесткую лицевую стенку поз. В рассмотренной конструкции каркас отсутствует, но жесткая связь лицевого слоя с защищаемой стеной осуществляется через металлические стержнишурупы, на которых сетка закреплена к стене. Кроме того, выполненный из цементнопесчаного раствора, слой штукатурки при толщине мм и скорости продольных волн в нем около мс имеет провал в звукоизоляции в области своей граничной частоты волнового совпадения, приходящейся на диапазон 0 Гц. Все вышеизложенное относительно прохождения звука по периметру примыкания в равной степени относится и к облицовкам из ГКЛ, смонтированным на металлическом или деревянном каркасах. В случае, когда щели между листами ГКЛ и боковыми стенами заполняются шпаклевкой что обязательно по технологии производителей большинства комплектных систем, звуковые вибрации, проникающие на листы ГКЛ с боковых стен, заметно ухудшают звукоизолирующую способность конструкции в целом. Проблемы расчета дополнительной звукоизоляции реальных строительных конструкций тесно связаны с определением величин собственной звукоизоляции данных конструкций. Рассмотренные в п. Более того, предложенный в Главе 3 расчетный метод, также рассчитывает дополнительную звукоизоляцию, определяя разность собственных звукоизоляций двух конструкций совокупной и исходной. Поэтому обзор теоретических основ звукоизоляции уместно начать с базового вопроса звукоизоляции однослойных и многослойных ограждающих конструкций. Теоретическая задача о прохождении звука через однородную пластину неограниченных размеров впервые была рассмотрена Рэлеем в его фундаментальном труде Теория звука . При этом рассматривался случай нормального падения звуковой волны на плоскость пластины. Под действием падающей волны данная пластина совершает поршневые колебания и излучает звук. Из этого следовало, что угол падения звуковых волн принципиального значения не имеет, а основное влияние на звукоизоляцию преграды оказывает ее инерционное сопротивление, определяемое поверхностной плотностью. На основании решений, полученных Рэлеем, был сформулирован закон масс, согласно которому, в частоности, увеличение массы пластины в два раза приводит к повышению ее звукоизоляции на 6 дБ. Гц, ро плотность воздуха, кгкуб. Согласно закону массы звукоизолирующая способность конструкции зависит только от ее поверхностной плотности, т. Влияние жесткости и демпфирования на звукоизолирующую способность не учитывается. В дальнейших исследованиях, проведенных Р. Бергером и А. Шохом , было установлено, что звукоизоляция реальных однослойных ограждающих конструкций зависит не только от их поверхностной массы, но и от других физикомеханических параметров, в том числе и от угла падения звуковой волны на преграду. Г. Рейснер установил, что существуют такие углы падения звуковых волн, при которых происходит полное прохождение звука через пластину. При этом численные значения углов зависят от толщины пластины и длин сдвиговых и продольных волн в ней. Л. Кремер разработал теорию звукоизоляции для тонких бесконечных пластин, в которой учитывались изгибные колебания ограждений.
