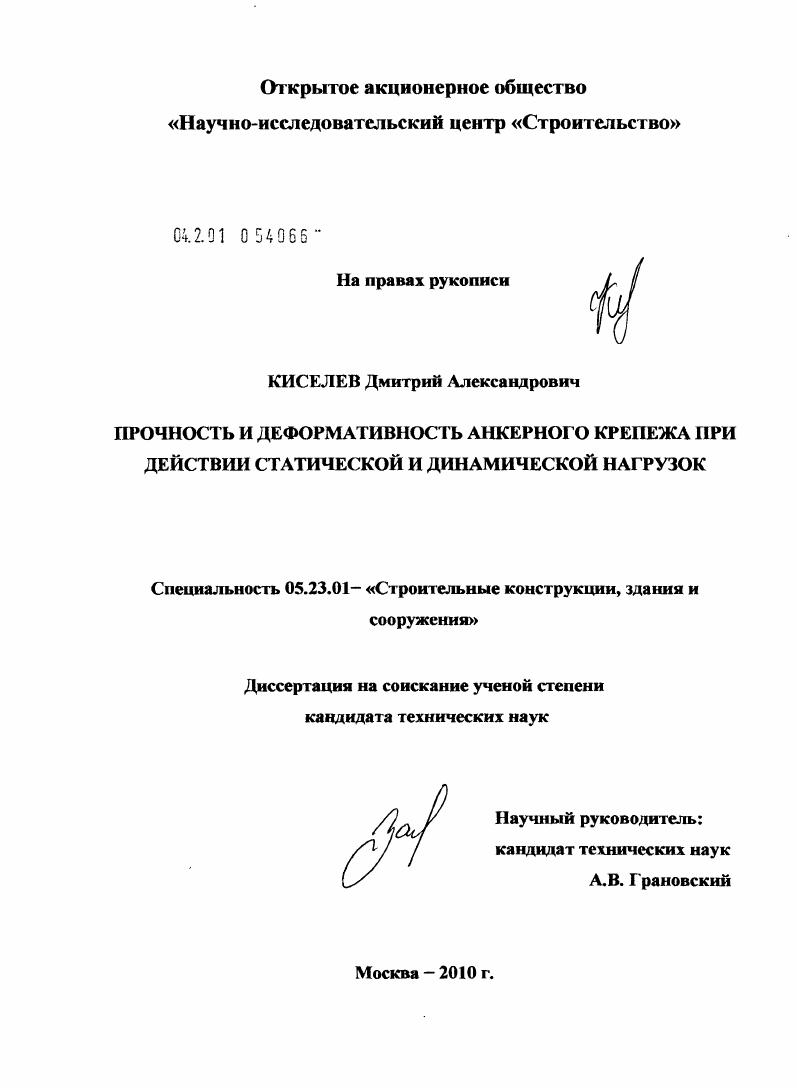

Прочность и деформативность анкерного крепежа при действии статической и динамической нагрузок

• Автор: Киселев, Дмитрий Александрович
• Шифр специальности: 05.23.01
• Научная степень: Кандидатская
• Год защиты: 2010
• Место защиты: Москва
• Количество страниц: 158 с. : ил.

ВВЕДЕНИЕ
За последнее десятилетие в России наблюдается значительный рост объемовстроительных работ с использованием анкеров для крепления различных конструктивных элементов К стенам И другим конструкциям зданий И сооружений. Отсутствие нормативных документов и стандартов, регламентирующих методы оценки прочности анкеров и анкерных узлов при действии на них продольных и поперечных относительно их. оси усилий, повышенный уровень ответственности указанных конструктивных элементов все это требует от проектировщиков специальных знаний и опыта проектирования.
Оценка несущей способности анкерных креплений усложняется отсутствием стандартной методики проведения испытаний анкеров и нормирования расчетных величин вертикальных и горизонтальных нагрузок на анкер и соответствующих им перемещений, а также методов расчета анкерных узлов.
В настоящее время единственным документом, регламентирующим использование анкерного крепежа в строительстве, является Техническое свидетельство на анкеры, утверждаемое Госстроем РФ на основе Технической оценки пригодности продукции для применения в строительстве, выдаваемой ФГУ ФЦС Федеральный центр технической оценки продукции в строительстве. Методика испытаний и оценки прочностных и эксплуатационных характеристик анкерного крепежа, используемая при составлении технического свидетельства, базируется на основных положениях

и рекомендациях ЕТАО норматив европейского технического свидетельства

выдаваемого ЕОТА Европейской организацией технических допусков.

Указания этих документов по ряду позиций в части методики испытаний анкерного крепежа, установки в стеновые материалы и требований непосредственно к стеновым материалам не соответствуют положениям отечественных нормативных и рекомендательных документов. Вс это требует проведения специальных исследований как в части методики испытания анкерного крепежа на действие продольных и поперечных относительно оси анкера усилий, так и разработки требований к стеновым материалам, в которые устанавливается, анкерный крепеж. Кроме этого, исследования работы анкерного крепежа, используемого в строительных конструкциях, возводимых в сейсмических районах с балльностью балов, в отечественной литературе отсутствуют.
Отсутствие или незначительный объем проведенных исследований в области анкерных креплений затрудняет решение вопросов, возникающих у инженеровконстру кторов по обеспечению необходимого уровня надежности и долговечности проектируемых конструкций и их соединений

Актуальность

Вс это требует проведения специальных исследований как в части методики испытания анкерного крепежа на действие продольных и поперечных относительно оси анкера усилий, так и разработки требований к стеновым материалам, в которые устанавливается, анкерный крепеж. Кроме этого, исследования работы анкерного крепежа, используемого в строительных конструкциях, возводимых в сейсмических районах с балльностью балов, в отечественной литературе отсутствуют. Цели диссертационной работы. Практическое значение работы. Получены данные о несущей способности анкерного крепежа при установке анкеров в стены из ячеистобетонных блоков с учетом их прочностных и физикомеханических характеристик. Даны рекомендации по выбору анкеров ведущих мировых фирмизготовителей анкерного крепежа для крепления конструкций к стенам из ячеистобетонных блоков. Установлено влияние возможных отклонений параметров монтажа анкерного крепежа от проектных требований на несущую способность анкеров. По заданию Ассоциации АНФАС Ассоциация производителей и поставщиков фасадных систем теплоизоляции разработан Стандарт Анкерные крепления для фасадных систем. Общие положения, основные требования, методы испытаний, который в настоящее время прошел 4ю редакцию. Результаты исследований использованы при подборе типов анкерного крепежа для фасадных систем Комплекс учебных зданий Академии ФСБ РФ, ЖК Континенталь и др. Старый Гостиный Двор, Государственный Музей Заповедник Царицыно и усиления стен памятников архитекгуры Государственный Академический Большой Театр России. НИЛТ г. Вальдехшталь, Германия, в декабре г. Исследование работы анкеров при сейсмических ударных воздействиях на конференции молодых ученых и специалистов атомной отрасли КОМАНДА, СанктПетербург, АТОМЭНЕРГОПРОЕКТ, декабрь г. Основные положения диссертации и результаты проведенных исследований опубликованы в 8ми печатных трудах. Структура и объем работ. Диссертация состоит из введения, пяти глав, основных выводов, списка литературы и приложений. Полный объем диссертации 8 страниц, в том числе страниц печатного текста, рисунков, 7 таблиц, список использованной литературы из наименований, 2 страницы Приложений. Диссертационная работа выполнена в годах в Лаборатории сейсмостойкости конструкций ФГУП ЦНИИСК им. В.А. Кучеренко под руководством кандидата технических наук Грановского и при научной консультации заведующего кафедрой испытания сооружений МГСУ, кандидата технических наук, профессора Ю. С. Кунина. Экспериментальные исследования прочности и деформативности анкерного крепежа при действии динамических нагрузок, направленных вдоль и поперек оси анкера, были выполнены по программе, разработанной автором диссертации Эксперимент проводился на специализированном оборудовании в лаборатории Научноисследовательского центра фирмы I в г. Вальдехшталь Германия. Испытания анкеров на действие ударных нагрузок были выполнены по разработанной в ЦНИИСК им. В.А. Кучеренко методике на Vвиброплатформе в Лаборатории АВСзащитных технологий г. Швейцария. Глава 1. Рост объемов строительных работ, связанных с применением анкерного крепежа, ставит перед проектировщиками и строителями ряд вопросов, от решения которых зависит как общая архитектурная выразительность зданий и сооружений и городов в целом если речь идет об анкерном крепеже для фасадных систем, так и надежность и долговечность конструкций сооружений, при монтаже которых использовался анкерный крепеж. Изза отсутствия нормативной базы при проектировании анкерных креплений возникают проблемы, связанные как с методами оценки качества и долговечности элементов анкерного крепежа, так и отсутствием на стадии проектирования методов оценки прочности крепления различных конструктивных элементов, в том числе фасадных конструкций, к стенам из различных материалов с помощью анкеров. В связи с этим проблемы анкерного крепежа не являются проблемами отдельных организаций. Это проблемы всего строительного комплекса России. Развитие и совершенствование анкерного крепежа в России, в основном, неразрывно связано с фасадным строительством.
