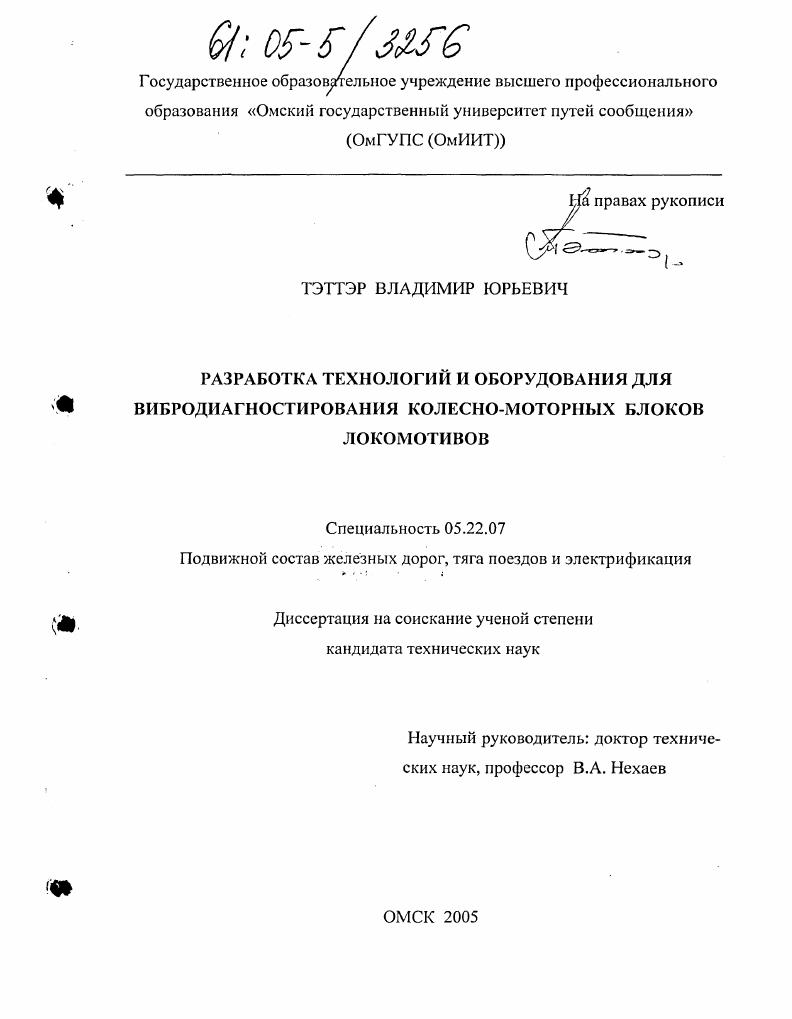

Разработка технологий и оборудования для вибродиагностирования колесно-моторных блоков локомотивов

• Автор: Тэттэр, Владимир Юрьевич
• Шифр специальности: 05.22.07
• Научная степень: Кандидатская
• Год защиты: 2005
• Место защиты: Омск
• Количество страниц: 192 с. : ил.

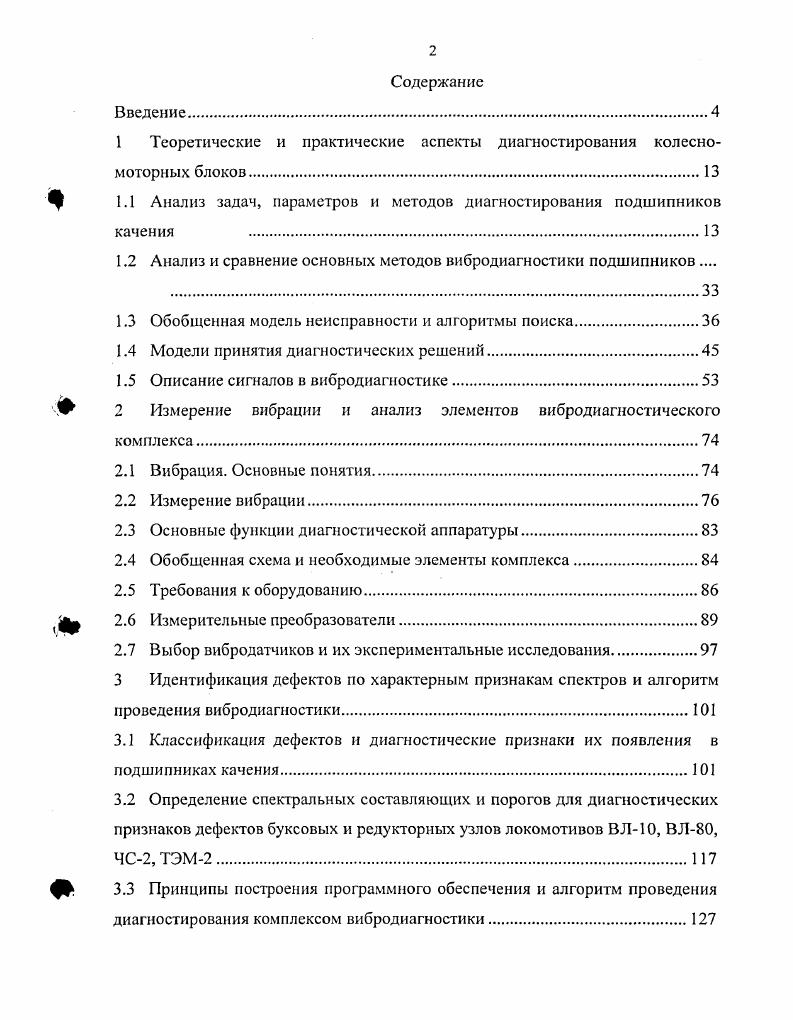

1 Теоретические и практические аспекты диагностирования колесномоторных блоков.

1.1 Анализ задач, параметров и методов диагностирования подшипников качения

1.2 Анализ и сравнение основных методов вибродиагностики подшипников

1.3 Обобщенная модель неисправности и алгоритмы поиска

1.4 Модели принятия диагностических решений.

1.5 Описание сигналов в вибродиагностике

2 Измерение вибрации и анализ элементов вибродиагностического комплекса.

2.1 Вибрация. Основные понятия

2.2 Измерение вибрации

2.3 Основные функции диагностической аппаратуры.

2.4 Обобщенная схема и необходимые элементы комплекса.

2.5 Требования к оборудованию.
2.6 Измерительные преобразователи.
2.7 Выбор вибродатчиков и их экспериментальные исследования.
3 Идентификация дефектов по характерным признакам спектров и алгоритм проведения вибродиагностики
3.1 Классификация дефектов и диагностические признаки их появления в подшипниках качения
3.2 Определение спектральных составляющих и порогов для диагностических
признаков дефектов буксовых и редукторных узлов локомотивов ВЛ, ВЛ,
ЧС2, ТЭМ
3.3 Принципы построения программного обеспечения и алгоритм проведения
диагностирования комплексом вибродиагностики.

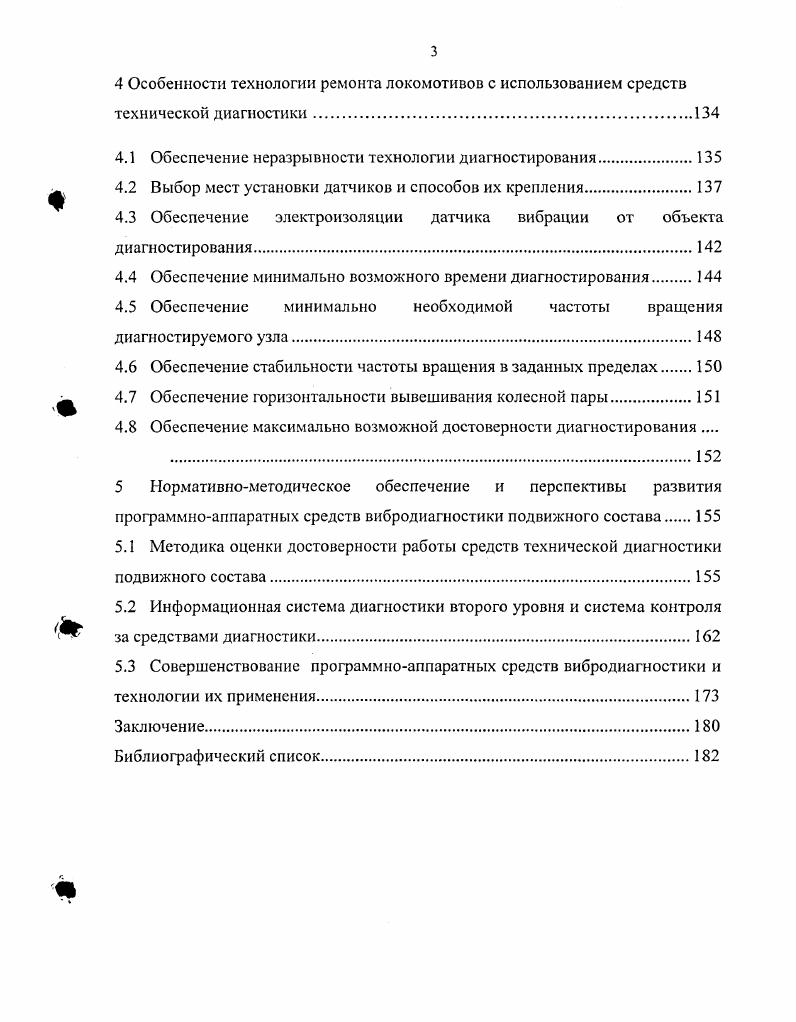

4 Особенности технологии ремонта локомотивов с использованием средств технической диагностики
4.1 Обеспечение неразрывности технологии диагностирования.
4.2 Выбор мест установки датчиков и способов их крепления.
4.3 Обеспечение электроизоляции датчика вибрации от объекта диагностирования
4.4 Обеспечение минимально возможного времени диагностирования
4.5 Обеспечение минимально необходимой частоты вращения диагностируемого узла.
4.6 Обеспечение стабильности частоты вращения в заданных пределах
4.7 Обеспечение горизонтальности вывешивания колесной пары
4.8 Обеспечение максимально возможной достоверности диагностирования
5 Нормативнометодическое обеспечение и перспективы развития программноаппаратных средств вибродиагностики подвижного состава
5.1 Методика оценки достоверности работы средств технической диагностики подвижного состава
5.2 Информационная система диагностики второго уровня и система контроля за средствами диагностики.
5.3 Совершенствование программноаппаратных средств вибродиагностики и
технологии их применения
Заключение.
Библиографический список
Введение
