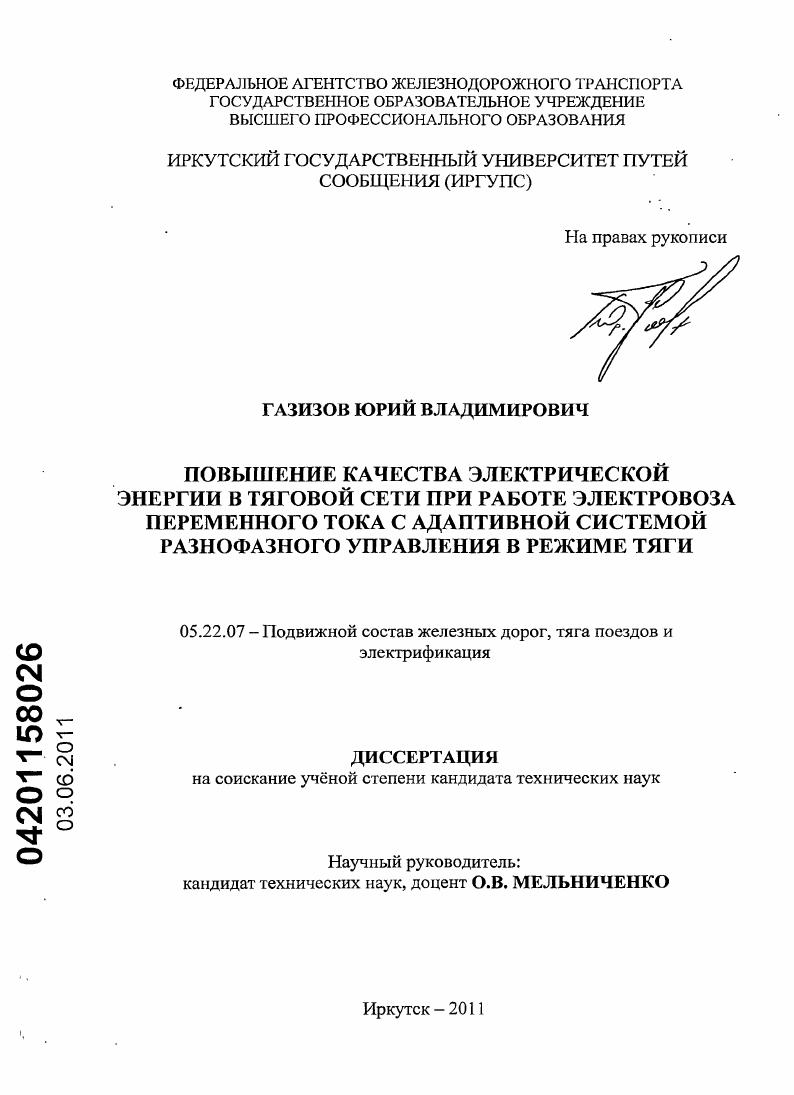

Повышение качества электрической энергии в тяговой сети при работе электровоза переменного тока с адаптивной системой разнофазного управления в режиме тяги

• Автор: Газизов, Юрий Владимирович
• Шифр специальности: 05.22.07
• Научная степень: Кандидатская
• Год защиты: 2011
• Место защиты: Иркутск
• Количество страниц: 222 с. : ил.

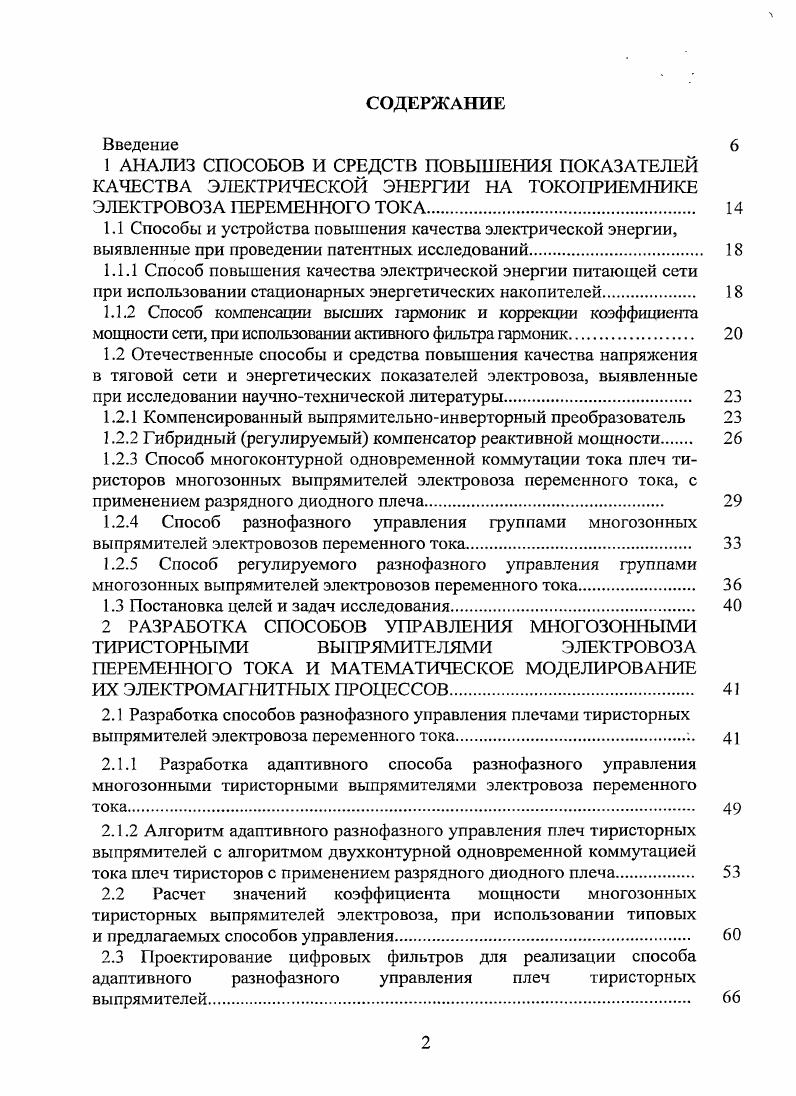

Способы и устройства повышения качества электрической энергии, выявленные при проведении патентных исследований. Способ многоконтурной одновременной коммутации тока плеч тиристоров многозонных выпрямителей электровоза переменного тока, с применением разрядного диодного плеча. Способ разнофазного управления группами многозонных выпрямителей электровозов переменного тока. Способ регулируемого разнофазного управления группами многозонных выпрямителей электровозов переменного тока. ИХ ЭЛЕКТРОМАГНИТНЫХ ПРОЦЕССОВ. Разработка способов разнофазного управления плечами тиристорных выпрямителей электровоза переменного тока. Проектирование цифровых фильтров для реализации способа адаптивного разнофазного управления плеч тиристорных выпрямителей

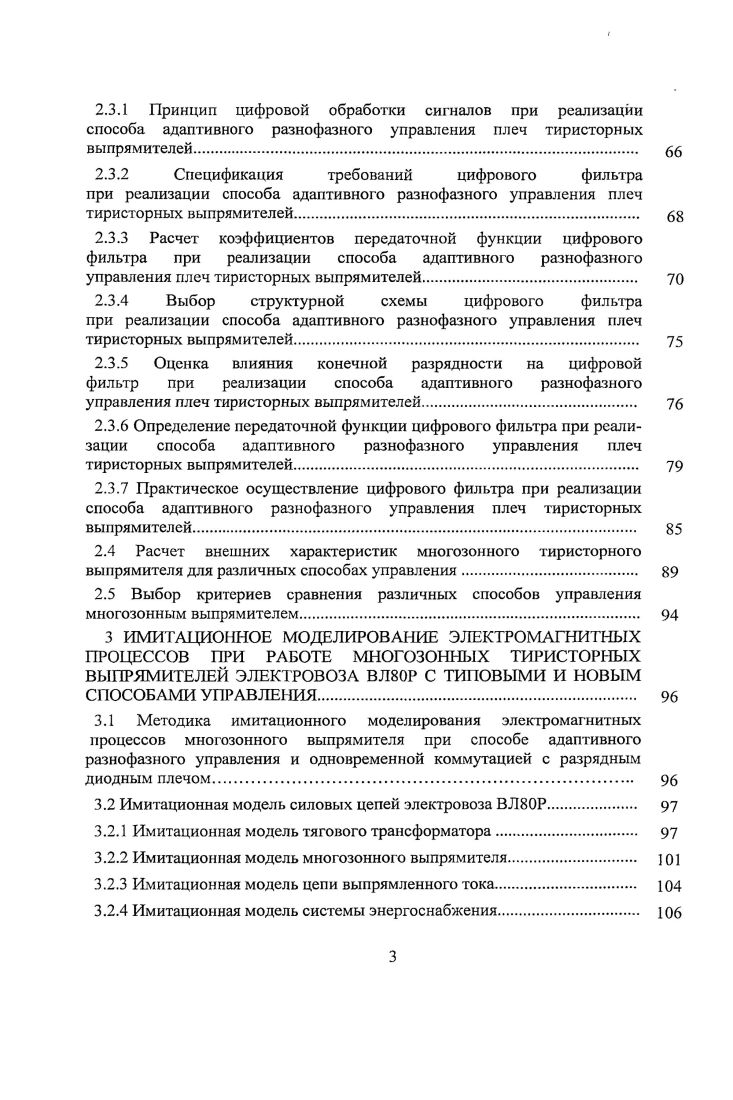

2. Выбор критериев сравнения различных способов управления многозонным выпрямителем. ИМИТАЦИОННОЕ МОДЕЛИРОВАНИЕ ЭЛЕКТРОМАГНИТНЫХ ПРОЦЕССОВ ПРИ РАБОТЕ МНОГОЗОННЫХ ТИРИСТОРНЫХ ВЫПРЯМИТЕЛЕЙ ЭЛЕКТРОВОЗА ВЛР С ТИПОВЫМИ И НОВЫМ СПОСОБАМИ УПРАВЛЕНИЯ. Методика имитационного моделирования электромагнитных процессов многозонного выпрямителя при способе адаптивного разнофазного управления и одновременной коммутацией с разрядным диодным плечом.


Санкции за нарушение КЭЭ по вине потребителя должны быть оговорены в договоре электроснабжения . России , . Это подчркивает отраслевую значимость данной проблемы, что подтверждают стратегические направления научнотехнического развития ОАО Российские железные дороги на период до года Белая книга ОАО РЖД 4 от августа года , а также стратегия развития железнодорожного транспорта в Российской Федерации до года 0. ВИП при возникновении неисправности процессов пропуск управляющего сигнала ао или ар, обрыв цепей управления, сбои в цепях синхронизации, нарушение потенциальных условий и др. ВИП значительно усложнена, так как в ней применено большое количество дополнительных и специальных устройств датчики коммутации, логические элементы, преобразователи, усилители и их связи между собой и другими устройствами системы. Отчасти эти недостатки устраняются при использовании описанных ниже способов повышения энергетических показателей электровозов переменного тока и качества электрической энергии при их работе. Глубина патентного поиска лет. Всего выявлено отечественных и зарубежных патентов, наиболее близких в рамках рассматриваемой темы. Сформирован отчет о патентном исследовании, в соответствии с ГОСТ Р . Рассмотрим основные из них. Способ, основанный на накоплении электрической энергии из сети в интервале времени, когда ток в сети не протекает, и передаче электрической энергии в сеть в интервале времени, когда ток в сети имеет импульсный характер, в течение полуволны питающего напряжения сети. Таким образом, компенсируется импульсный характер тока, так что суммарный ток в сети имеет синусоидальную форму . На рисунке 1. На рисунке 1. В блоке А используются устройства накопления электрической энергии 3 и 4 рисунок 1. Накопление электрической энергии можно реализовать на конденсаторах, индуктивных элементах, химических аккумуляторах электрической энергии и т. Устройство 3 накапливает электрическую энергию в интервалы времени 1, рисунок 1. Для того чтобы форма тока ь рисунок 1. Устройство задает форму протекающего тока в цепи. Для подключения устройств 3 и 4 к сети в различные полуволны питающего напряжения используются коммутирующие устройства 1, 6, 8 и 2, 5, 7 соответственно рисунок 1. Рисунок 1. Устройство повышения качества электрической энергии работает следующим образом. Блок С отслеживает искажения в форме напряжения сети, если они имеются, то с выхода блока С формируются управляющие импульсы для переключения коммутирующих устройств и . При синусоидальной форме напряжения сети блок С перестанет формировать управляющие импульсы для переключения коммутирующего устройства , оно будет находиться в закрытом состоянии, передача накопленной электрической энергии на устройствах 3 и 4 в сеть будет приостановлена. Блок В анализирует форму тока при работе электропотребителя, искажающего форму напряжения сети В зависимости от формы тока производится управление устройством , которое задает форму протекающего тока при накоплении электроэнергии устройствами 3 и 4 устройством 9, которое задает форму протекающего тока при передаче электрической энергии в сеть от устройств 3 и 4. Рисунок 1. Положительный эффект заключается в восстановлении формы напряжения сети. К недостаткам способа следует отнести, высокие массогабаритные показатели устройств накопления электрической энергии, трудность расположения их на электровозе, схемотехническая сложность системы, а также высокая стоимость устройства. Ввиду этого применение данного способа на электровозе нецелесообразно. Технический результат изобрегения заключается в снижении коэффициентов искажения синусоидальности формы кривых тока и напряжения сети при наличии нелинейной нагрузки, режим работы которой связан с динамическим изменением потребляемого несинусоидального тока, и повышении коэффициента мощности сети . Способ компенсации высших гармоник и коррекции коэффициента мощности реализуется следующим образом рисунок 1. Измерительные сигналы линейных напряжений искаженной сети от датчика напряжения 5 поступают на вход преобразователя фаз 6.
