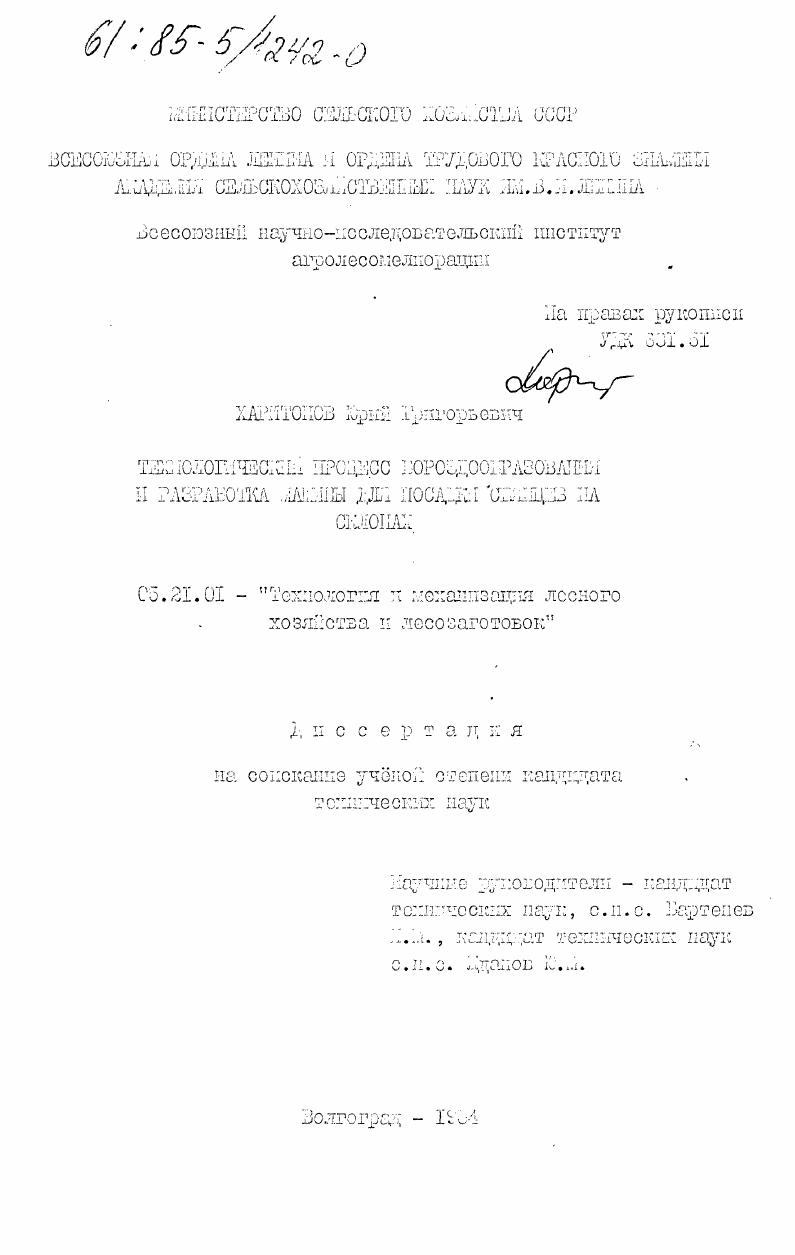

Технологический процесс бороздообразования и разработка машины для посадки саженцев на склонах

• Автор: Харитонов, Юрий Григорьевич
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 1984
• Место защиты: Волгоград
• Количество страниц: 175 c. : ил

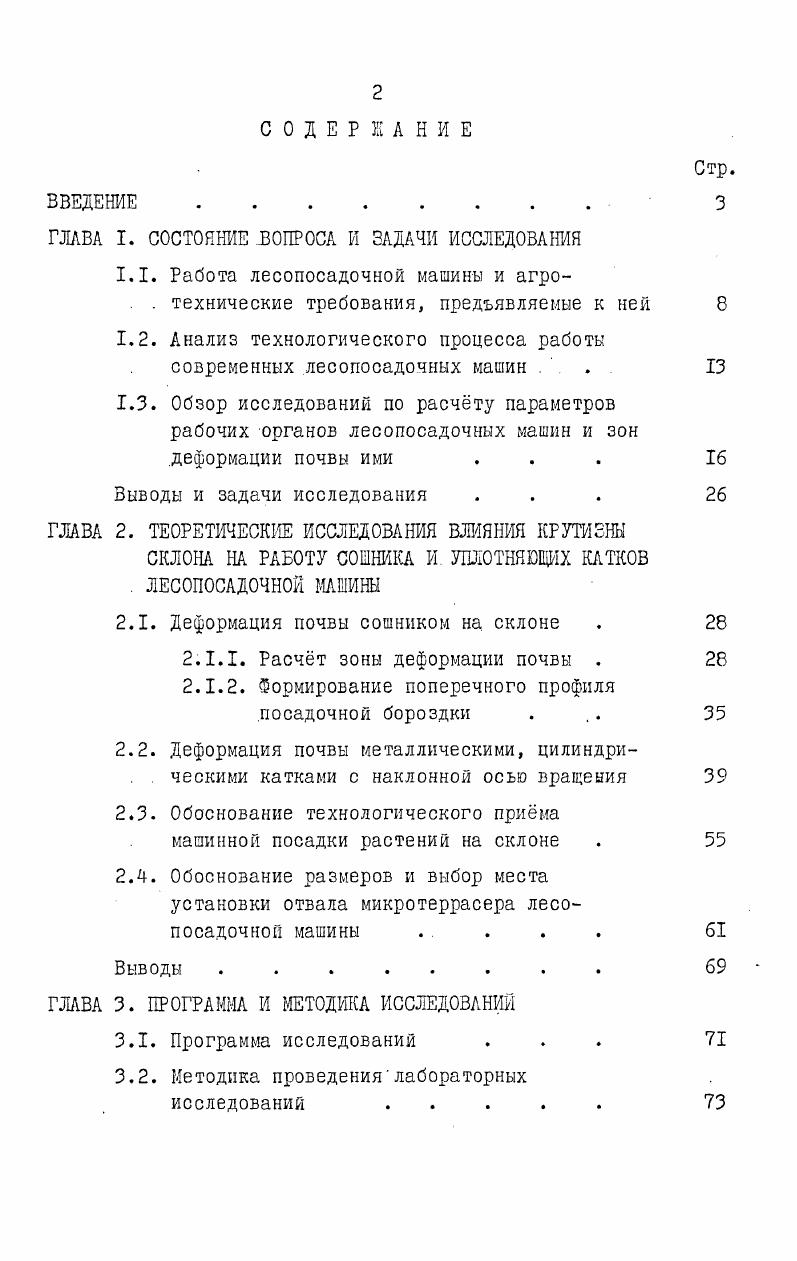

СОДЕРЖАНИЕ
ВВЕДЕНИЕ .

ГЛАВА I. СОСТОЯНИЕ ВОПРОСА И ЗАДАЧИ ИССЛЕДОВАНИЯ

1.1. Работа лесопосадочной машины и агро

. . технические требования, предъявляемые к ней

1.2. Анализ технологического процесса работы

современных лесопосадочных машин .

1.3. Обзор исследований по расчту параметров рабочих органов лесопосадочных машин и зон деформации почвы ими .

Выводы и задачи исследования .

ГЛАВА 2. ТЕОРЕТИЧЕСКИЕ ИССЛЕДОВАНИЯ ВЛИЯНИЯ КРУТИЗНЫ СКЛОНА НА РАБОТУ СОШНИКА И. УПЛОТНЯЮЩИХ КАТКОВ . ЛЕСОПОСАДОЧНОЙ МАШИНЫ

2.1. Деформация почвы сошником на склоне .

2.1.1. Расчт зоны деформации почвы .
2.1.2. Формирование поперечного профиля посадочной бороздки .
2.2. Деформация почвы металлическими, цилиндрическими катками с наклонной осью вращения
2.3. Обоснование технологического прима
машинной посадки растений на склоне .
2.4. Обоснование размеров и выбор места установки отвала микротеррасера лесопосадочной машины .
Выводы
ГЛАВА 3. ПРОГРАММА И МЕТОДИКА ИССЛЕДОВАНИЙ
3.1. Программа исследований .
3.2. Методика проведения лабораторных исследований .

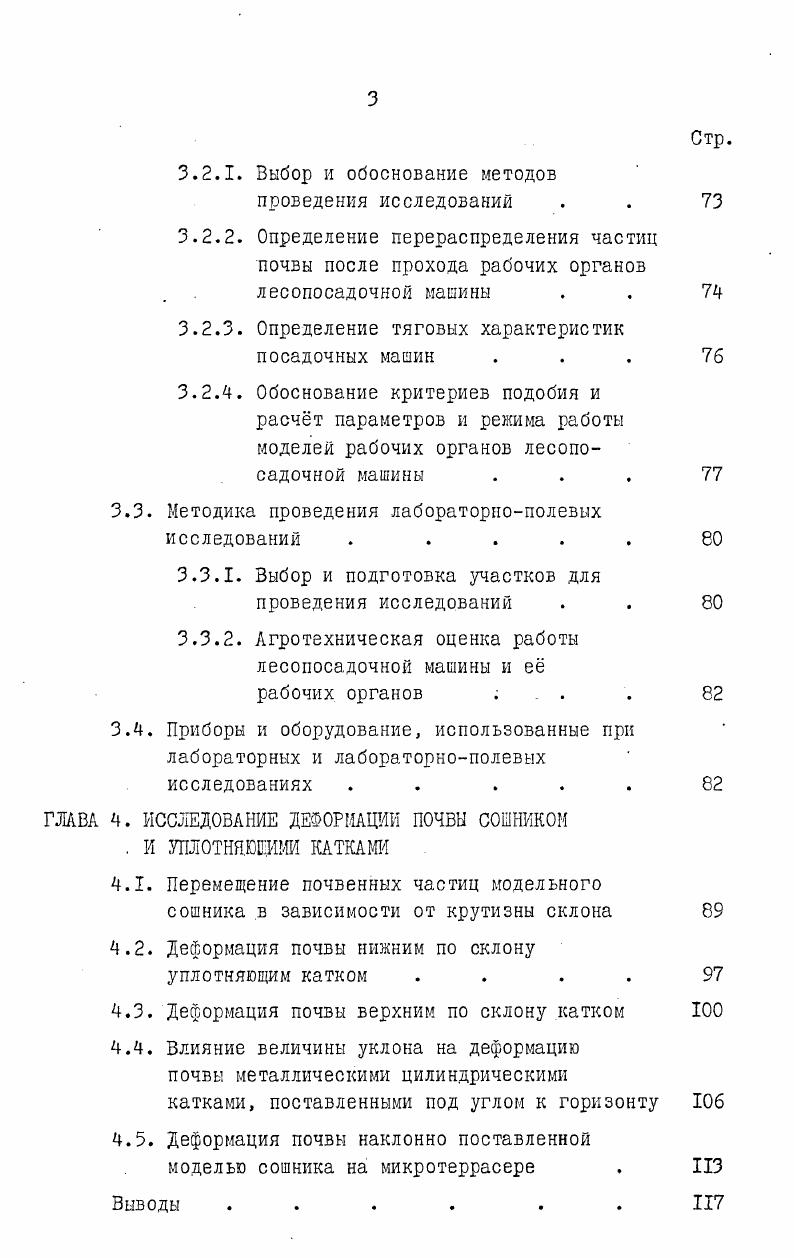

3.2.1. Выбор и обоснование методов
проведения исследований . .
3.2.2. Определение перераспределения частиц почвы после прохода рабочих органов лесопосадочной машины . .
3.2.3. Определение тяговых характеристик посадочных машин .
3.2.4. Обоснование критериев подобия и расчт параметров и режима работы моделей рабочих органов лесопосадочной машины .
3.3. Методика проведения лабораторнополевых исследований .
3.3.1. Выбор и подготовка участков для проведения исследований . .
3.3.2. Агротехническая оценка работы лесопосадочной машины и е
рабочих органов . .
3.4. Приборы и оборудование, использованные при лабораторных и лабораторнополевых исследованиях . . .
ГЛАВА 4. ИССЛЕДОВАНИЕ ДЕФОРМАЦИИ ПОЧВЫ СОШНИКОМ . И УПЛОТНЯЮЩИМИ КАТКАМИ
4.1. Перемещение почвенных частиц модельного
сошника в зависимости от крутизны склона
4.2. Деформация почвы нижним по склону
уплотняющим катком . .
4.3. Деформация почвы верхним по склону катком
4.4. Влияние величины уклона на деформацию почвы металлическими цилиндрическими
катками, поставленными под углом к горизонту
4.5. Деформация почвы наклонно поставленной
моделью сошника на микротеррасере .
Выводы . .
ГЛАВА 5. ИССЛЕДОВАНИЯ ЭКСПЕРИМЕНТАЛЬНОГО ОБРАЕЦА ЛЕСОПОСАДОЧНОЙ МАШИНЫ ДЛЯ СКЛОНОВ
5.1. Полевая установкадля проведения
. исследований .
5.2. Влияние угла склона на работу экспериментальной установки лесопосадочной машины
для склонов . . . .
5.3. Приживаемость и развитие сеянцев при посадке экспериментальным образцом и лесопосадочной машиной СЛН . .
5.4. Влияние микротеррасера на тяговое сопротивление лесопосадочной машины .
5.5. Экономическая эффективность от применения разработанной лесопосадочной машины .
Выводы . .
ВЫВОДЫ И ПРЕДЛОШШЯ .
ЛИТЕРАТУРА


А.Ходоревским в Белгородской области на карбонатных почвах на склонах крутизной до . Результаты испытаний показали, что глубина колеи под нижним и верхним по склону катками не одинакова, что свидетельствует о неравномерности уплотнения почвы катками в посадочной щели. Исследованиями отмечены случаи отсутствия контакта с почвой верхнего по склону уплотняющего катка. Усилие выдергивания сеянца в этих зонах по величине своей было менее н . Таким образом, существующие лесопосадочные машины не обеспечивают необходимого качества работы при посадках на поперечном склоне. РИС 1. ТВЕРДОСТЬ ПОЧВЫ ПО ОСИ ПРОХОДА ПОСЛЕ ЛЕСОПОСАДОЧНОЙ МАШИНЫ СЛН1. СЯН2, СОЛ1. ЛНГ1, ЛПА, СКС, ЛМГ2,. ЛИД, СПД2М, СЕН1 и другие, каждая из которых предназначена для определнных условий , . Ш. Заделка. На наш взгляд, общая технологическая схема машинной посадки, применяемая в существующих сажалках, объединяет два самостоятельных способа машинной посадки. Первый предусматривает создание посадочной щели сошником, поставленным нормально к поверхности поля. По этому технологическому процессу работает подавляющее большинство современных лесопосадочных машин. По второму создание посадочного места осуществляется сошником, поставленным под углом к линии горизонта. Этот способ, осуществлен в конструкции лесопосадочных машин СЛА2М и ССН1. Применение его несколько упрощает конструкцию сажалок, так как для заделки высаженных растений почвой достаточно одного уплотняющего катка. Выполнение работ, связанных с заделкой и уплотнением почвы в посадочной щели, осуществляется в машинах или группой почвозаделывающих рабочих органов, или одними уплотняющими катками. Применение для этой операции группы рабочих органов, где каждый из них выполняет строго определнную часть работы, например, загортачи подают почву в посадочную щель, а катки е уплотняют, позволяют получать наилучшее качество работы. Такая схема применяется в лесопосадочных машинах СЛЧ1, СЛН1, СЛК2, ЛИД1, СКС1 и др. Использование в конструкции машины для заделки и уплотнения почвы в щели одних уплотняющих катков несколько спишет качество работы, но в то же время у них имеется и преимущество. Изготовленные по этому варианту машины, на наш взгляд, более просты по конструкции, что облегчает их эксплуатацию и делает их компактными. Примером таких машин являются лесопосадочные машины фирмы КаНтр1ег , СБН1, ЛМГ2. В равнинных условиях после прохода сошника, поставленного нормально к поверхности поля, образуется симметричный. При проходе заделывающих рабочих органов по такой, борозде обеспечивается равномерная подача почвы в посадочную щель с обоих сторон, чек достигается достаточно полное и равномерное, без перемешивания почвенных слоев, заполнение посадочной щели почвой, а также необходимая глубина заделки корневой шейки высаженных растений. В случае работы агрегата по горизонталям склона после прохода сошника, поставленного нормально к поверхности склона, профиль поперечного сечения посадочной бороздки несколько отличается от равнинного тем, что имеет асимметрию относительно оси прохода , , 8, 9. Большое количество почвы, оставшееся на поверхности поля, расположено с нижней по склону стороны относительно оси прохода и е технически трудно, по нашим представлениям, без перемешивания почвенных слоев подать по склону вверх. Таким образом, анализ существующего технологического процесса посадки . Второй технологический процесс предусматривает создание посадочного места наклонно поставленным сошником. Уплотнение почвы в щели в этом случае возможно одним уплотняющим катком. Представителями лесопосадочных машин, работающих по этому технологическому процессу, являются машины марки СЛА2М и ССН1. Использование данного технологического процесса в лесопосадочных машинах для склона, на наш взгляд, нецелесообразно по экономическим причинам, так как работоспособными с достаточным качеством посадки эти машины могут быть, вероятно, лишь при движении в одном направлении, когда почва деформируется сошником вверх по склону. В сельскохозяйственных и лесопосадочных машинах для создания посадочного места применяются сошники двух.
