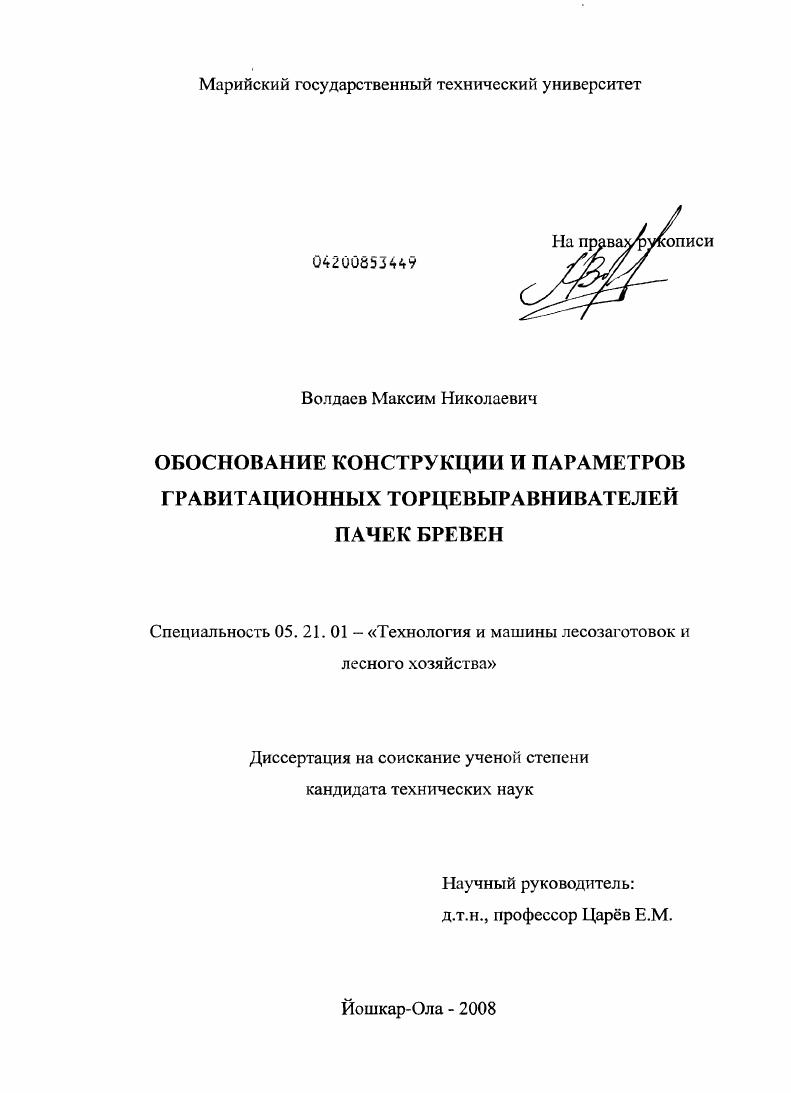

Обоснование конструкции и параметров гравитационных торцевыравнивателей пачек бревен

• Автор: Волдаев, Максим Николаевич
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Йошкар-Ола
• Количество страниц: 217 с. : ил.

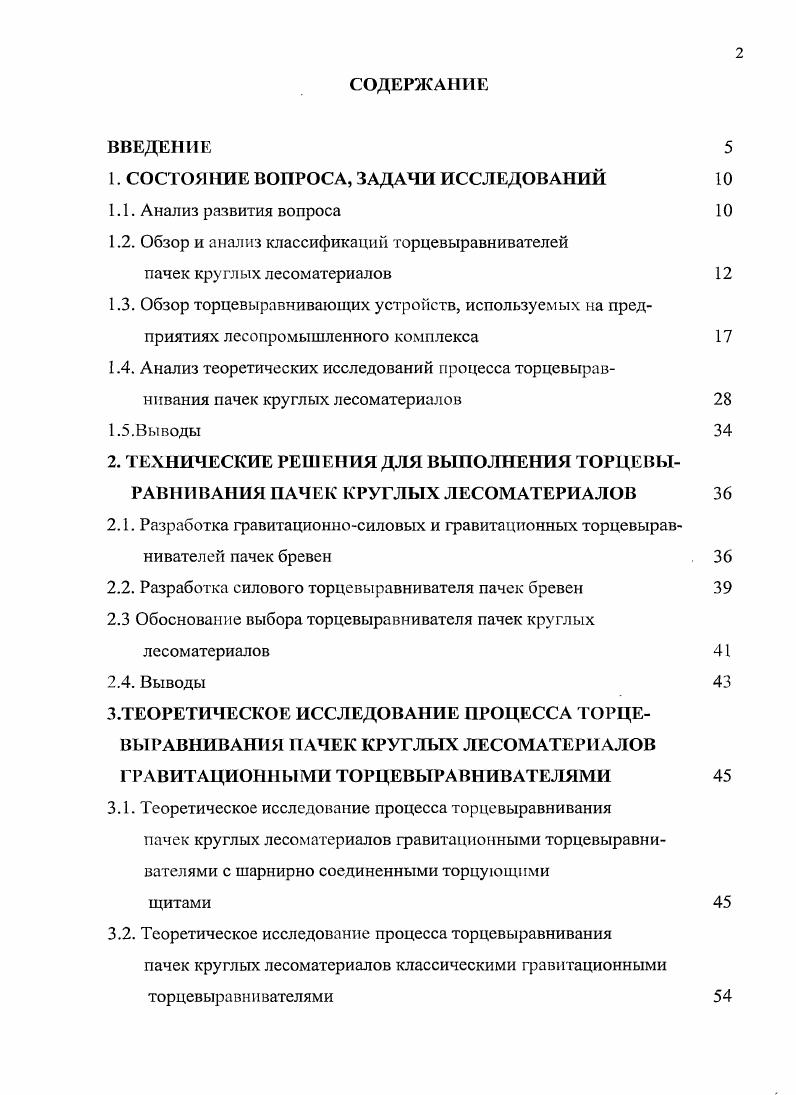

СОДЕРЖАНИЕ
ВВЕДЕНИЕ

1. СОСТОЯНИЕ ВОПРОСА, ЗАДАЧИ ИССЛЕДОВАНИЙ

1.1. Анализ развития вопроса

1.2. Обзор и анализ классификации торцевыравнивателей

пачек круглых лесоматериалов

1.3. Обзор торцевыравнивающих устройств, используемых на предприятиях лесопромышленного комплекса

1.4. Анализ теоретических исследований процесса торцевырав

шгвания пачек круглых лесоматериалов

1.5. Вы воды

2. ТЕХНИЧЕСКИЕ РЕШЕНИЯ ДЛЯ ВЫПОЛНЕНИЯ ТОРЦЕВЫРАВНИВАИИЯ ПАЧЕК КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ
2.1. Разработка гравитационносиловых и гравитационных торцевыравнивателей пачек бревен .
2.2. Разработка силового торцевыравнивателя пачек бревен
2.3 Обоснование выбора торцевыравнивателя пачек круглых
лесоматериалов
2.4. Выводы
3.ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ ПРОЦЕССА ТОРЦЕВЫРАВНИВАНИЯ ПАЧЕК КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ ГРАВИТАЦИОННЫМИ ТОРЦЕВЫРАВНИВАТЕЛЯМИ
3.1. Теоретическое исследование процесса торцевыравнивания пачек круглых лесоматериалов гравитационными торцевыравнивателями с шарнирно соединенными торцующими
щитами
3.2. Теоретическое исследование процесса торцевыравнивания пачек круглых лесоматериалов классическими гравитационными торцевыравнивателями
3.3. Определение среднего преодолеваемого усилия сопротивления продольному перемещению бревен в пачке круглых лесоматериалов при торцевыравнивании
ЗАСравнение результатов решения дифференциальных уравнений
3.5. Выводы
4. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ПРОЦЕССА ТОРЦЕВЫРАВНИВАНИЯ ПАЧЕК КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ ГРАВИТАЦИОННЫМ ГОРЦЕВЫРАВНИВАТЕЛЕМ С ШАРНИРНО СОЕДИНЕННЫМИ ТОРЦУЮЩИМИ ЩИТАМИ
4.1. Задачи экспериментальных исследований и описание экспериментальноизмерительного комплекса
4.2. Определение параметров и условий моделирования изучаемых процессов. Математическое планирование эксперимента
4.3. Методика проведения экспериментальных исследований и учета результатов измерений
4.4. Предварительные экспериментальные исследования
4.5.Проведение экспериментальных исследований. Анализ полученных результатов
4.6. Выводы
5. ТЕХНОЛОГИЯ РАБОТЫ УЧАСТКОВ ЛЕСНЫХ СКЛАДОВ, ОБОРУДОВАННЫХ ГРАВИТАЦИОННЫМИ ТОРЦЕВЫРАВНИВАТЕЛЯМИ
5.1 Технология работы участков лесных складов, оборудованных
гравитационными торцевыравнивателями, и схемы их размещения на нижних лесопромышленных складах
5.2. Определение производительности гравитационных торцевыравнивателей
5.3. Выводы
6. РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ГРАВИ
ТАЦИОННОГО ТОРЦЕВЫРАВНИВАТЕЛЯ С ШАРНИРНО СОЕДИНЕННЫМИ ЩИТАМИ
6.1. Анализ сравниваемых вариантов на сопоставимость
6.2.Технологический процесс и организация производства
6.3.Расчет техникоэкономических показателей использования оборудования и машин.
6.4.Расчт трудозатрат и средств на оплату труда основных рабочих.
6.5. Расчт трудозатрат и средств на оплату труда вспомогательных рабочих
6.6.Расчет амортизационных отчислений.
6.7. Расчт потребности в электроэнергии
6.8. Расчт затрат на техническое обслуживание и ремонт
6.9.Калькулирование себестоимости содержания машин и оборудования
6Расчт эксплуатационных затрат
6 Расчт показателей экономической эффективности предлагаемого торцевыравнивателя
6 Вывод
ОСНОВНЫЕ ВЫВОДЫ И РЕКОМЕНДАЦИИ СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ПРИЛОЖЕНИЯ
ВВЕДЕНИЕ
Актуальность


Но дело в том, что усилия торцевыравнивания, получаемого за счет веса пачки, недостаточно для полного выравнивания ее торцов за одно опускание. Поэтому производится неоднократный подъем и опускание пачки, вследствие чего уменьшается производительность механизмов, в комплекте с которыми работает механизм. В работе Н. Е. Вараксы анализ установок по выбранной классификационной схеме как таковой в развернутом виде не приведен. В работе отмечается Анализ работы существующих торцевыравнивающих устройств и изобретений по торцеванию пачек бревен показывает, что, несмотря на большое количество технических решений и предложений по совершенствованию механизмов и способов выравнивания торцов пакетов пачек круглых лесоматериалов, пока не найдены оптимальные решения, на основании которых можно было бы получить удовлетворительные варианты конструкций торцевателей. При создании оптимального варианта конструкции торцевыравнивателя предпочтение следует отдать такой конструкции, при работе которой будут использоваться гравитационные силы или сила тяги транспортносплоточного средства. В этих средствах должен использоваться привод только для установления торцевыравнивающих орДнов в положение, соответствующее длине выравниваемой пачки. Такая же фраза приведена и в работе Фадеева А. С . Жаркова Н. И. и Вараксы Н. Следует отметить, что применение устройств с пакетным способом действия, устанавливаемых у фронта отгрузки или штабелевки вне лесонакопителей, в отличие от одинаковых с ними по техническому уровню стационарных устройств в лесонакопптелях экономически приемлемо на нижних складах почти любого грузооборота, и в ближайшем будущем следует ориентироваться на пакетные торцевыравниватели. Обзор торцсвыравнивпющих устройств, используемых на предприятиях лесопромышленного комплекса Среди силовых торцевыравнивающих устройств поштучного действия наиболее широкое распространение получили накопительноформировочные и торцевыравиивающие устройства ЛР6, входящие в поточные линии ЦЛР0. Устройство включает механизм выравнивания торцов бревен, накопительноформировочный механизм и электрическую схему управления см. Механизм выравнивания торцов бревен состоит из двух шнеков 3 и постоянного упора. Вращение шнеков осуществляется от привода 4 через цепную передачу. Накопительноформировочный механизм выполнен в виде поперечного двухцепного транспортера, на тяговых цепях 6 которого шарнирно установлены подвижные стойки 5. Привод тяговых цепей осуществляется от электродвигателя 9 через редуктор и цепную передачу. Торцевыравнивающие механизмы аналогичной конструкции входят в состав раскаточных устройств УРП и УРП конструкции ВКНИИВОЛТ. Силовой торцевыравниватель послойного действия с поворотными щитами, устанавливаемый в лесонакопителях, разработан в КарНИИЛПе см. Рис. Накопитель сортиментов оборудуется двумя брусчатыми поворотными щитами, шарнирно установленными на основании накопителя. В исходном положении щиты наклонены. На бетонном фундаменте установлена лебедка от разгрузочнорастаскивающего устройства РРУ тяговое усилие лебедки 5 тонн. По обе стороны от лебедки попарно расположены опорные блоки. У противоположных концов секций конвейера на неподвижных опорах закреплены переходные блоки, через опорные блоки проходит тяговый канат, ветви которого присоединены к щитам, наклоненным в сторону от лебедки, пропущены через переходные блоки и прикреплены к щитам, наклоненным в сторону лебедки. В промежутке между опорными блоками этот канат присоединен к канату лебедки. Силовое торцевыравнивание поштучного действия осуществляется также в устройствах 6, . Из торцевыравнивателей силового действия, в которых применяется пакетный способ выравнивания, наибольшее распространение нашли устройства с горизонтальным расположением торцевыравнивающих щитов. Существуют различные варианты конструкций и способы расположения в технологическом потоке данных устройств стационарные, переносные, передвижные, подвесные одностороннего и двухстороннего действия устанавливаемые у фронта отгрузки лесоматериалов или у лесонакопителей и т.
