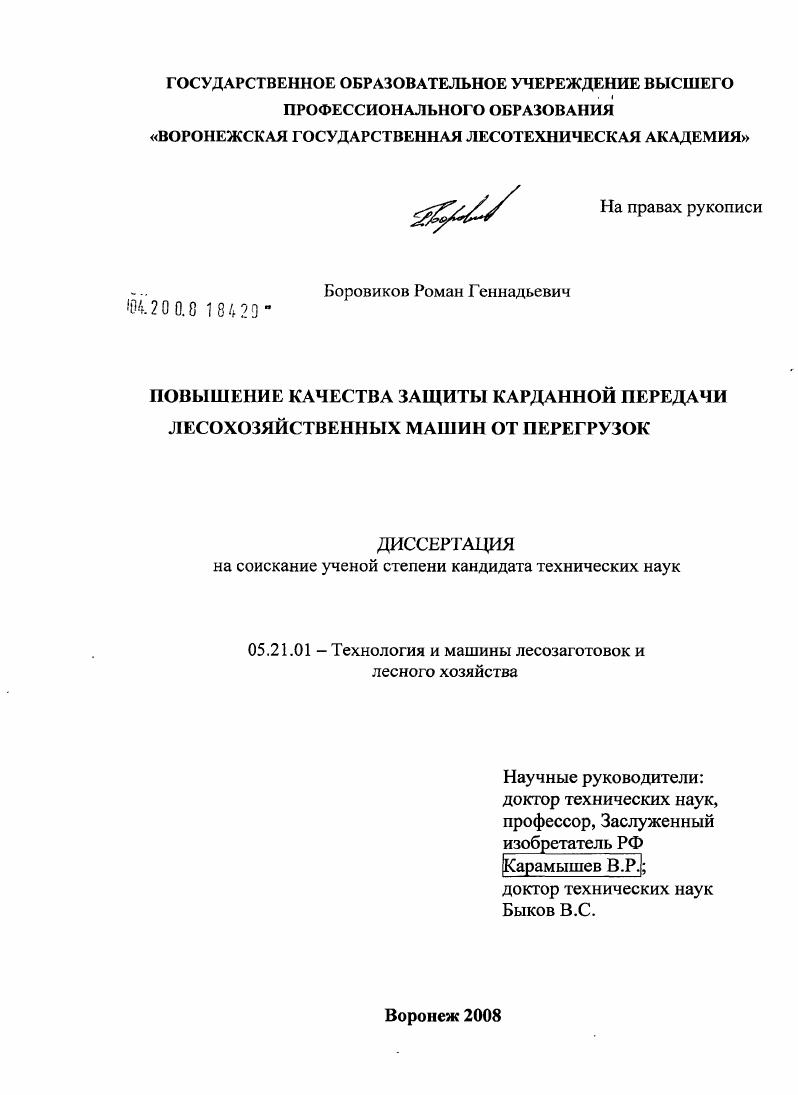

Повышение качества защиты карданной передачи лесохозяйственных машин от перегрузок

• Автор: Боровиков, Роман Геннадьевич
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2008
• Место защиты: Воронеж
• Количество страниц: 123 с. : ил.

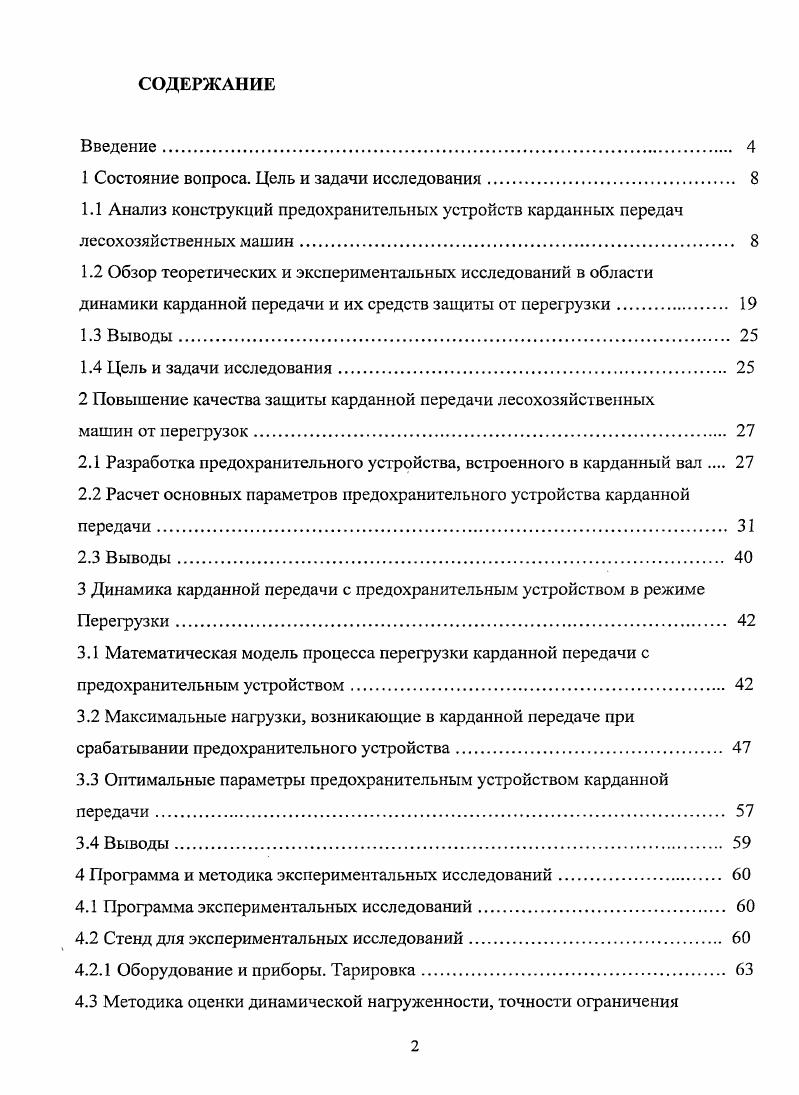

СОДЕРЖАНИЕ
Введение

1 Состояние вопроса. Цель и задачи исследования.

1.1 Анализ конструкций предохранительных устройств карданных передач лесохозяйственных машин.
1.2 Обзор теоретических и экспериментальных исследований в области динамики карданной передачи и их средств защиты от перегрузки
1.3 Выводы.

1.4 Цель и задачи исследования

2 Повышение качества защиты карданной передачи лесохозяйственных

машин от перегрузок.

2.1 Разработка предохранительного устройства, встроенного в карданный вал

2.2 Расчет основных параметров предохранительного устройства карданной передачи.

2.3 Выводы.
3 Динамика карданной передачи с предохранительным устройством в режиме Перегрузки.
3.1 Математическая модель процесса перегрузки карданной передачи с предохранительным устройством
3.2 Максимальные нагрузки, возникающие в карданной передаче при срабатывании предохранительного устройства.
3.3 Оптимальные параметры предохранительным устройством карданной передачи.
3.4 Выводы.
4 Программа и методика экспериментальных исследований
4.1 Программа экспериментальных исследований
4.2 Стенд для экспериментальных исследований.
4.2.1 Оборудование и приборы. Тарировка.
4.3 Методика оценки динамической нагруженности, точности ограничения
нагрузки, надежности
4.4 Обработка и оценка погрешностей опытных данных
4.5 Методика исследований в производственных условиях
5 Результаты экспериментальных исследований.
5.1 Результаты лабораторных исследований
5.1.1 Динамическая нафуженность, точность срабатывания
5.1.2 Влияние угла наклона промежуточного вала на максимальную нафуженность
5.1.3 Влияния момента инерции рабочих органов на максимальную нафуженность
5.1.4 Надежность работы предохранительного устройства.
5.2 Результаты испытаний в производственных условиях
5.3 Выводы
6 Эффективность выполненных исследований и рекомендации по их
Использованию.
Общие выводы
Библиофафический список.
Приложения.
ВВЕДЕНИЕ
Актуальность


Получена аналитическая зависимость для определения максимальной динамической нагруженности карданной передачи лесохозяйственной машины, отличающаяся учетом параметров элементов привода при срабатывании предохранительного устройства. Закономерности влияния параметров предохранительного устройства на динамическую нагруженность карданной передачи при перегрузках, отличающиеся возможностью определения оптимальных параметров. Степень достоверности проводимых исследований. Достоверность полученных результатов обеспечивается большим объемом выполненных экспериментальных исследований с использованием современных методов, оборудования и ЭВМ, достаточной сходимостью экспериментальных и теоретических данных. Значимость исследований для теории и практики. Апробация работы. Материалы диссертационной работы докладывались и обсуждались на заседаниях кафедры деталей машин и инженерной графики, ежегодных научных конференциях профессорско-преподавательского состава Воронежской государственной лесотехнической академии (- годы); на Всероссийской научно-практической конференции «Проектирование механизмов и машин» (г. Воронеж, , годы). Реализация работы. ОАО РТП «Мухоудеровское», ОГУ «Задонский лесхоз», ОГУ Савальский филиал «Лесная охрана» «Савальское лесничество». Основные положения диссертации внедрены в учебный процесс Воронежской государственной лесотехнической академии. Публикации. По материалам диссертации опубликовано научных работ, в том числе 2 статьи в изданиях, рекомендованных ВАК Минобразования РФ, получен 1 патент на полезную модель РФ(№0). Структура и объем работы. Диссертационная работа состоит из введения, шести глав, общих выводов и приложений. Она содержит 3 страниц машинописного текста, таблиц, рисунков, библиографический список из наименований. СОСТОЯНИЕ ВОПРОСА. Почвообрабатывающие лесохозяйственные машины с активным приводом рабочего органа работают в сложных условиях, они сталкиваются с препятствиями в виде камней, пней, крупных корней и др. Для их предохранения от перехрузок а, следовательно, и поломок, в кинематической схеме лесохозяйственных машин необходимо предусматривать предохранительное устройство, автоматически размыкающее механизм при достижении предельного значения вращающего момента. Устанавливаемые на машины и механизмы предохранительные устройства должны обеспечивать передачу рабочей нагрузки и защитить рабочие органы и приводные линии от нарушения нормального режима работы [, ]. Для установки предохранительных устройств в лесохозяйственных машинах существуют различные способы, они устанавливаются как в начале кинематической цени (т. Наиболее целесообразно устанавливать предохранительные устройства в рабочем органе или рядом с ним, так как это позволяет снизить динамические нагрузки при срабатывании предохранительных устройств [, , и др. Однако ввиду невозможности конструктивного исполнения предохранительного устройства во втором и третьем случаях, а также простоты в обслуживании, очень часто его монтируют в начале кинематической цепи (т. К таким видам лесохозяйственных машин относятся фреза МФ-0,9, представленная на рисунке 1. Машина прицепной конструкции агрегатируется трактором ДТ-М, оборудованным ходоуменыпителем. Привод фрезерного барабана осуществляется от вала отбора мощности трактора через карданный вал с предохранительной муфтой, конический и цилиндрический редукторы. Для образования полос под посадку лесных культур на нераскорчеванных вырубках разработано почвообрабатывающие орудие (рисунок 1. Оно имеет в своем составе рабочий орган в виде шнековых барабанов, закрепленных на приводном валу, приводимых в движение от карданной передачи с предохранительным устройством кулачкового типа. На овражно-балочных и горных склонах для устройства ступенчатых площадок диаметром от 0. КПЯ-0 (рисунок 1. Он состоит из рамы, карданной передачи с предохранительной муфтой, редуктора и сменных рабочих органов - буров различного диаметра. Привод бура, представленный на кинематической схеме (рисунок 1. Рисунок 1. Рисунок 1.
