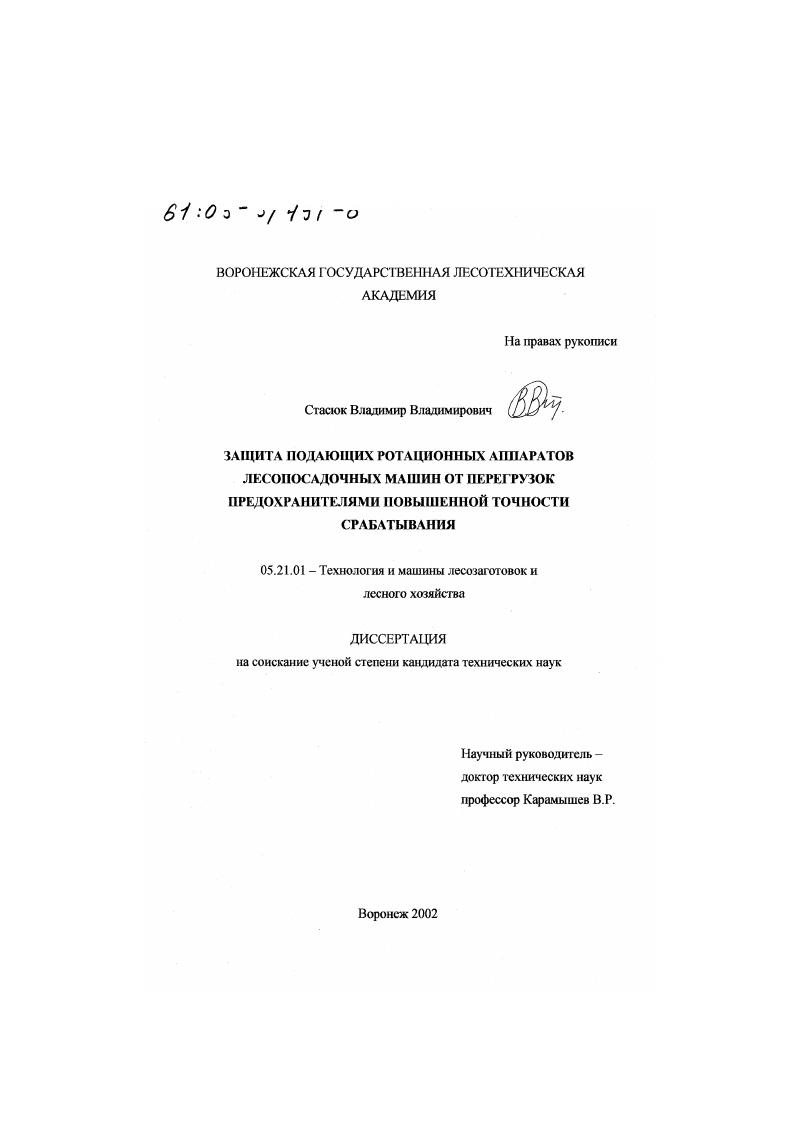

Защита подающих ротационных аппаратов лесопосадочных машин от перегрузок предохранителями повышенной точности срабатывания

• Автор: Стасюк, Владимир Владимирович
• Шифр специальности: 05.21.01
• Научная степень: Кандидатская
• Год защиты: 2002
• Место защиты: Воронеж
• Количество страниц: 175 с. : ил

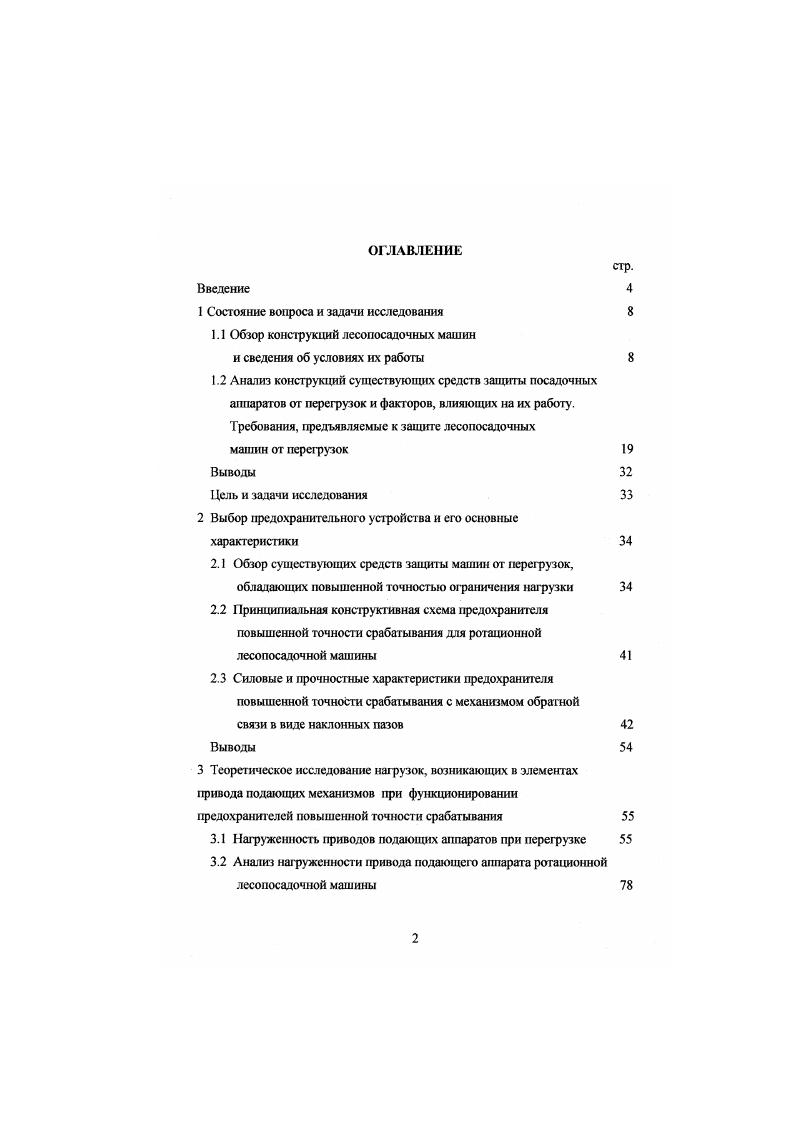

ОГЛАВЛЕНИЕ
Введение

1 Состояние вопроса и задачи исследования

1.1 Обзор конструкций лесопосадочных машин

и сведения об условиях их работы

1.2 Анализ конструкций существующих средств защиты посадочных аппаратов от перегрузок и факторов, влияющих на их работу. Требования, предъявляемые к защите лесопосадочных

машин от перегрузок

Выводы

Цель и задачи исследования

2 Выбор предохранительного устройства и его основные характеристики

2.1 Обзор существующих средств защиты машин от перегрузок, обладающих повышенной точностью ограничения нагрузки
2.2 Принципиальная конструктивная схема предохранителя повышенной точности срабатывания для ротационной лесопосадочной машины
2.3 Силовые и прочностные характеристики предохранителя повышенной точности срабатывания с механизмом обратной
связи в виде наклонных пазов
Выводы
3 Теоретическое исследование нагрузок, возникающих в элементах привода подающих механизмов при функционировании предохранителей повышенной точности срабатывания
3.1 Нагруженность приводов подающих аппаратов при перегрузке
3.2 Анализ нагруженности привода подающего аппарата ротационной лесопосадочной машины
Выводы
4 Программа и методика экспериментальных исследований
4.1 Программа исследований
4.2 Методика проведения лабораторных исследований
4.2.1 Экспериментальная установка
4.2.2 Оборудование и приборы
4.2.3 Тарировка. Предварительная приработка
4.2.4 Методика определения момента сопротивления
посадочного аппарата при обычной работе
4.2.5 Методика определения точности срабатывания
различных фрикционных предохранителей
4.2.6 Методика исследования нагруженности приводов
подающих аппаратов ротационных лесопосадочных машин
4.3 Методика испытаний в условиях производственной
эксплуатации
4.4 Обработка опытных данных. Статистическая обработка
5 Результаты экспериментальных исследований
5.1 Результаты лабораторных исследований
5.1.1 Точность срабатывания фрикционных
предохранителей
5.1.2 Нагруженность приводов ротационных подающих
аппаратов лесопосадочных машин
5.2 Результаты исследований в производственных условиях
Выводы
6 Экономическая эффективность применения предохранителя повышенной точности срабатывания на лесопосадочных машинах
Общие выводы
Список используемых источников


Сажалки с посадочным аппаратом в виде качающегося рычага: МЛ-1 и др. Лесопосадочные машины без посадочного аппарата: СЛЧН-1, СКС-1, СКМ-1С[6,7, 9]. Исследования Баранова А. И. [3], Зимы И. М. (7) Кейзера Г. И. [1), Чернышева В. В.[] и др. Поэтому они чаше других применяются в лесном хозяйстве. Рисунок 1. Большинство ротационных лесопосадочных машин близки по своему устройству. Например, сажалка лесная грядковая СЛГ-1, приведенная на рисунке 1. Посадочный аппарат сажалки СЛГ-1 вращательного типа состоит из захватов, которые радиально крепятся к литому диску, насаженному на вал. Каждый захват состоит из планки, на конце которой смонтирован зажим в виде открывающихся створок. Зажимы открываются под действием направляющих пластин, закрепленных с боковых сторон посадочного аппарата: верхняя направляющая открывает зажим в момент захвата сеянца; нижняя - в момент заделки его почвой. Вращение посадочному аппарату передается посредством зубчатой передачи от приводного катка, оборудованного грунго-зацепами. Передача крутящего момента на посадочный аппарат может осуществляться не только от приводного катка как у лесопосадочной машины СЛГ-1, СЛП-2, но и от опорно-приводных колес (как у СЛН-1) при помощи различных передач: зубчатой передачи, рисунок І. З.а, - (СЛГ-1; СЛП-2), цепной (лесопосадочная машина СЛН-1, рисунок 1. СБН-1А). Также используется комбинированный привод как у лесопосадочной машины СШН-З (трансмиссионный вал и цепные передачи). Кинематические схемы приводов (цепного и зубчатого) посадочного аппарата сажалок СЛН-1 и СЛП-2 представлены на рисунках 1. Многообразие рабочих площадей, на которых производится посадка, и достаточно сжатые сроки посадочного периода требуют создания большого количества модификаций каждой машины того или иного назначения. Рисунок 1. Рисунок 1. Сажалка леса навесная СЛН-1, рисунок 1. Машина оборудована приводом от обоих онорно-приводных колёс при помощи цепной передачи. Производительность её 0. Машина лесопосадочная универсальная МЛУ-1А (модернизированная) высаживает сеянцы хвойных и лиственных пород с высотой надземной части - см и длиной корней см на вырубках с дренированными почвами. До г. Производительность за 1 час сменного времени - 1. Лесопосадочная машина СИШ-З используется для механизированной посадки лесных и плодовых сеянцев и черенков в первой школе питомников, а также для создания насаждений в степных, лесостепных и предгорных районах. Для передачи вращательного движения от опорных колёс к посадочным аппаратам СШН-3 оборудована трансмиссионным валом, который соединён цепными передачами с опорно-приводными колёсами и посадочными аппаратами [7, , ]. Машина лесопосадочная МЛА-1 (в г. Рабочие органы машины включают сошник для подготовки посадочной щели, посадочный аппарат ротационного типа, автомат для подачи сеянцев в посадочный аппарат и уплотняющие катки. Производительность за I час сменного времени - 1. Производительность за I час сменного времени - 1. Вращение на ват посадочною аппарата передается через цевочную передачу от левою уплотняющего катка, оборудованного грунтозацепами [6, 8]. Сажалка крупномерная лесная СКЛ-1 применяется для посадки саженцев хвойных пород на вырубках с числом пней до 0 штук на гектар без предварігтельной подготовки почвы, а при большем числе пней - по расчищенным полосам. Посаточный аппарат получает вращение от левого уплотняющею катка через шестеренчатую передачу [, ]. Лесопосадочная машина СЛГ-1 осуществляет посадку 2-3-летних сеянцев по микроповышениям в виде гряд, подготовленных плугами. Вращение посадочного аппарата осуществляется от приводного катка через шестеренчатую передачу. Навешивается на трактор ЛХТ-. Производительность сажалки 8 - км в смену [ ]. Площади, на которых производится посадка лесных и плодовых культур. В школьных отделениях питомников выращивают крупноразмерный посадочный материал. На открытых площадях создаются полезащитные придорожные, прибалочные и приовражные лесные полосы, производят массовое лесоразведение (при закреплении песков и др. На вырубках занимаются лесовосстановлением. Рисунок 1.
