Научно-методические основы расчета сепарирующих рабочих органов и повышение эффективности картофелеуборочных машин

• Автор: Бышов, Николай Владимирович
• Шифр специальности: 05.20.04, 05.20.01
• Научная степень: Докторская
• Год защиты: 2000
• Место защиты: Рязань
• Количество страниц: 414 с. : ил.

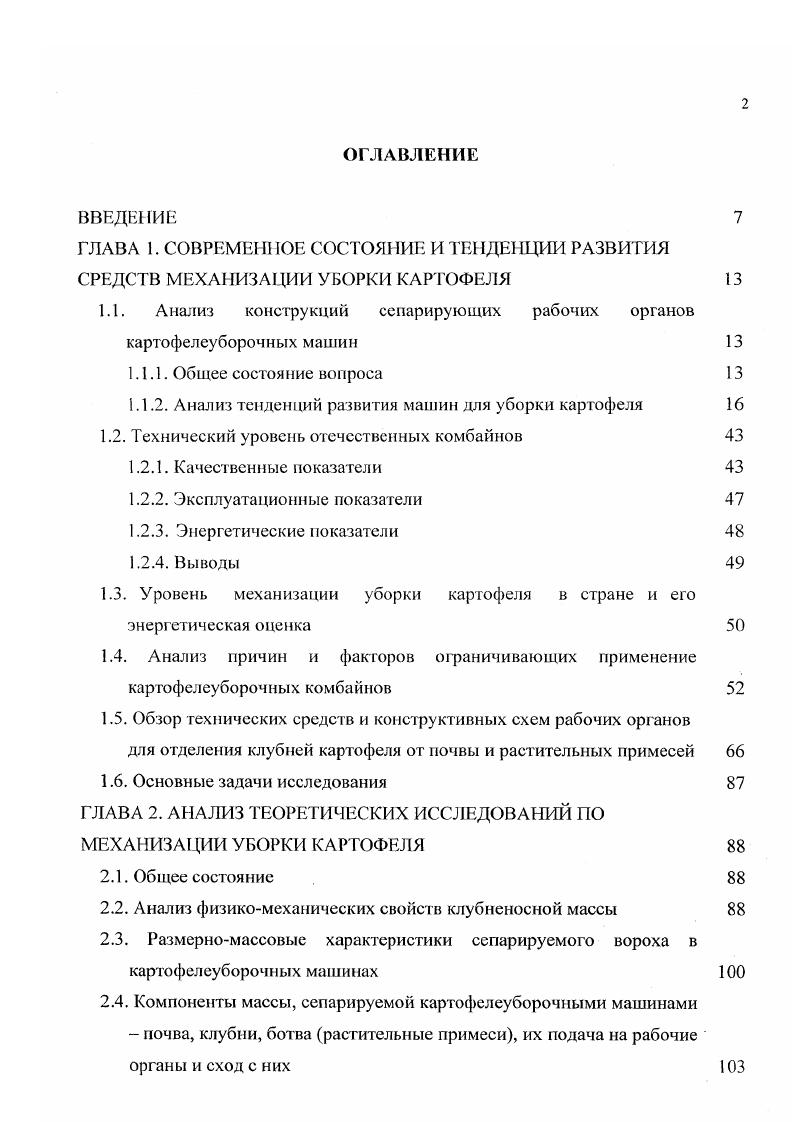

ГЛАВА 1. ГЛАВА 2. Компоненты массы, сепарируемой картофелеуборочными машинами ночва, клубни, ботва растительные примеси, их подача на рабочие органы и сход с них 3

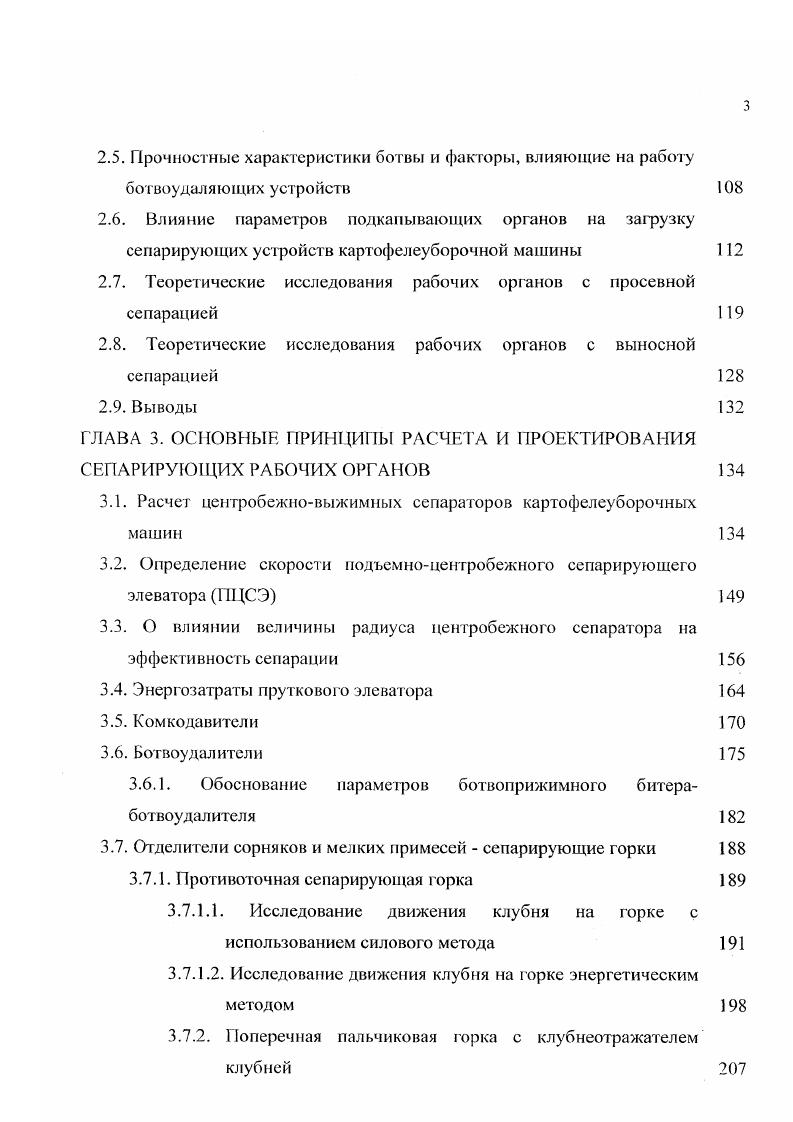

2. ГЛАВА 3. Поперечная пальчиковая горка с клубнеотражателем клубней 7

передних колес осуществляется посредством гидравлики. Комбайн имеет подкапывающие лемеха с плавающим предохранительным устройством, обрезиненные прутковые элеваторы, щеточный отделитель камней, переборочный и выгрузной транспортеры. Комбайн полностью гидрофицирован, все управление осуществляется с места водителя. Производительность машины может достигать 2,8 га в день. Например, комбайн Стандарт Англия смонтирован на тракторе, с которого снята передняя ось с колесами. Крутящий момент от вала двигателя трактора передастся только ходовой части, а для привода остальных узлов комбайн имеет автономный дизельный двигатель воздушного охлаждения. Отличительной чертой конструктивной схемы данной машины является то, что после сепарации на главном и каскадном элеваторах ворох поступает в вальцы для выделения мелкой фракции, а оставшаяся его часть подается на вращающийся переборочный стол с регулируемым наклоном, где вручную отбирают комки, после чего мелкие клубни смешиваются с крупными.


Эта машина имела гидростатический привод ходовых колес, соединенный с трехскоростной коробкой передач, которая с бесступенчатым вариатором обеспечивала соответственно скорости от О до 5,3 от 0 до и от 0 до кмч. Комбайн оборудован независимым гидростатическим приводом всех транспортеров, усилителем руля. Сиденье комбайнера расположено впереди, что обеспечивает хороший обзор. Машина двухрядная, задние колеса имели независимый тормоз е целью достижения меньшего радиуса поворота. Голландская фирма Себеко выпускала четырехрядный самоходный картофелеуборочный комбайн, у которого все рабочие органы приводились в действие посредством гидравлики. Имея ширину захвата 3,1 м, при рабочей скорости 3,6 кмч комбайн обеспечивал производительность до 1 гач. Гидросистема с тремя гидронасосами контролировала и регулировала скорость транспортера, глубину установки лемехов, а также скорость и угол установки разгрузочного транспортера. Впереди были установлены четыре секции подкапывающих лемехов, а за ними два сепарирующих элеватора общей длиной 9 м. Картофель поступал на элеваторы, сепарировался и подавался к поперечному выгрузному транспортеру, расположенному сзади машины. Ботва удалялась после основного и второго элеваторов валиковым ботвоудалителем с подпружиненными пальцами. Привод элеваторов и выгрузного транспортера регулировался независимо друг от друга. Смена транспортных средств могла происходить без остановки комбайна. Французская фирма Моро, которая специализировалась на производстве машин для уборки сахарной свеклы, освоила выпуск четырехрядных картофелеуборочных комбайновпогрузчиков марки Катри.
