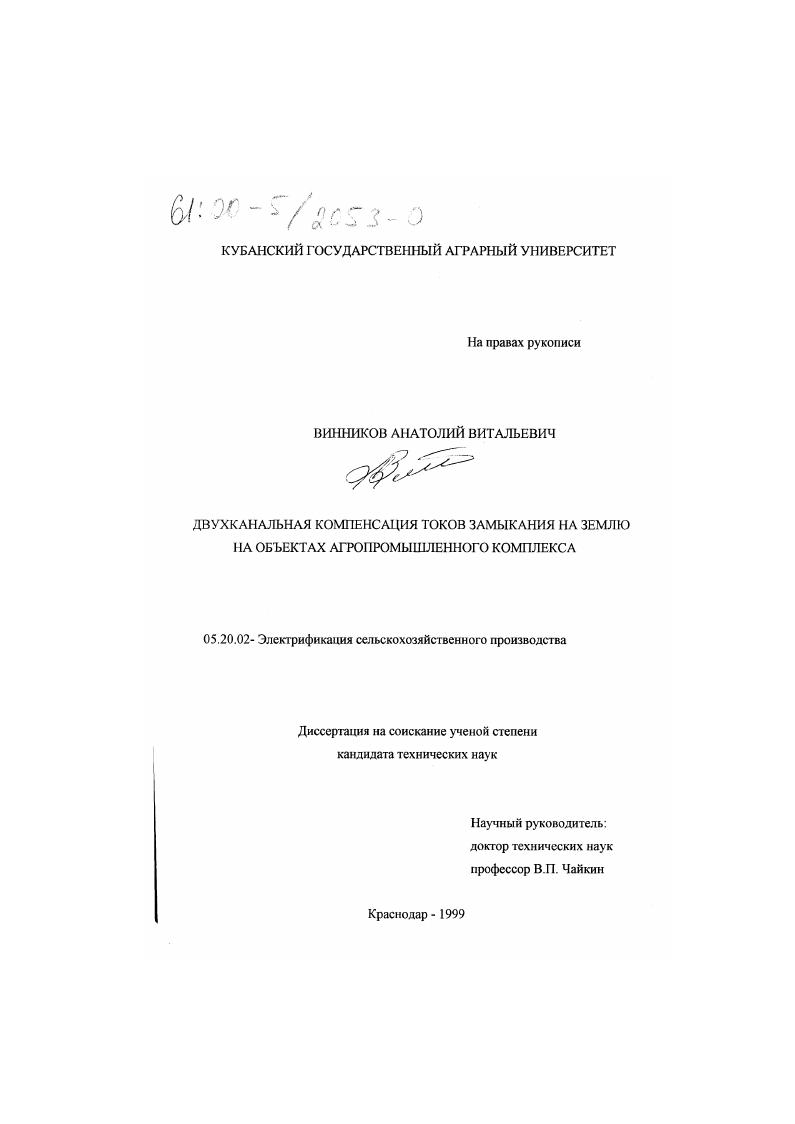

Двухканальная компенсация токов замыкания на землю объектах агропромышленного комплекса

• Автор: Винников, Анатолий Витальевич
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 1999
• Место защиты: Краснодар
• Количество страниц: 121 с. : ил.

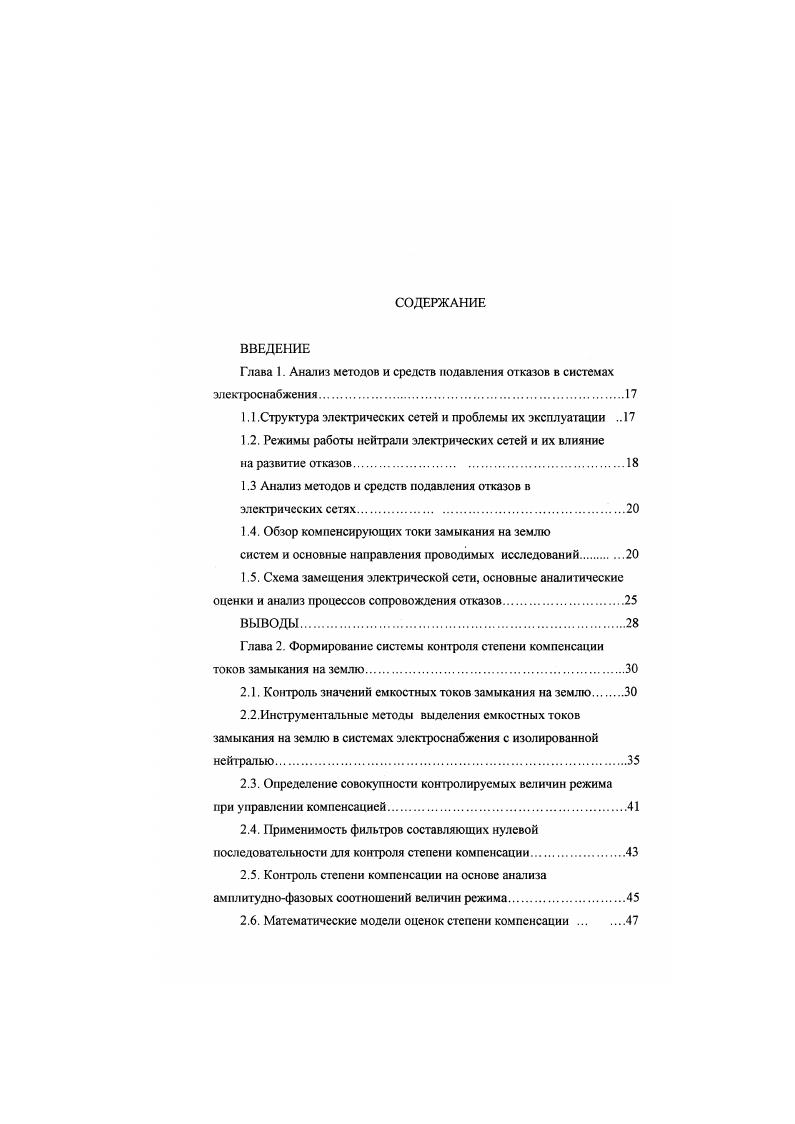

Г лава 1. Схема замещения электрической сети, основные аналитические оценки и анализ процессов сопровождения отказов. ВЫВОДЫ. Глава 2. Определение совокупности контролируемых величин режима при управлении компенсацией. Применимость фильтров составляющих нулевой последовательности для контроля степени компенсации. Контроль степени компенсации на основе анализа амплитуднофазовых соотношений величин режима. ВЫВОДЫ. Глава 3. Система двухканальной компенсации токов замыкания на землю. Огибающая амплитуда и фаза тока замыкания на землю. Глава 4. Синтез системы двухканальной компенсации токов замыкания на землю и оценки эффективности ее применения. ВЫВОДЫ. ЗАКЛЮЧЕНИЕ. Экстремальный регулятор в совокупности с объектом регулирования образует систему экстремального регулирования СЭР и является ее основным элементом, реализует принцип экстремального регулирования. Экстремальный регулятор это регулятор, автоматически отыскивающий и поддерживающий такие значения регулирующих воздействий, при которых показатели качества работы регулируемого объекта достигают экстремального значения.
