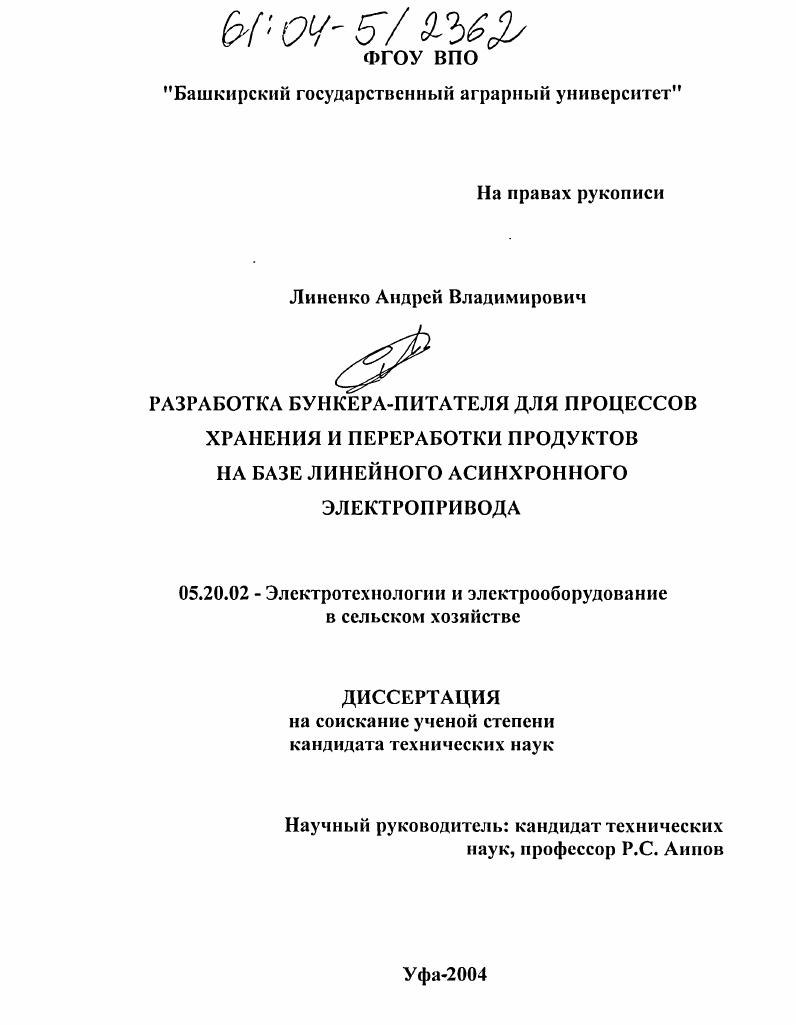

Разработка бункера-питателя для процессов хранения и переработки продуктов на базе линейного асинхронного электропривода

• Автор: Линенко, Андрей Владимирович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2004
• Место защиты: Челябинск
• Количество страниц: 140 с. : ил.

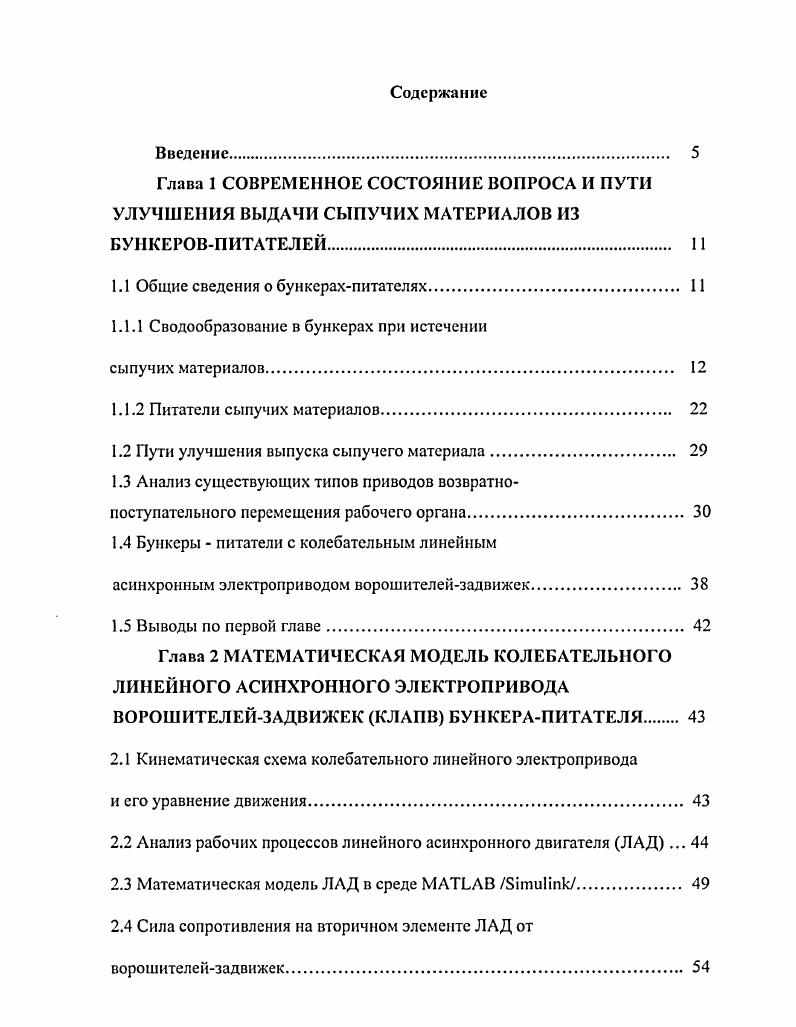

Введение
Глава 1 СОВРЕМЕННОЕ СОСТОЯНИЕ ВОПРОСА И ПУТИ УЛУЧШЕНИЯ ВЫДАЧИ СЫПУЧИХ МАТЕРИАЛОВ ИЗ БУНКЕРОВПИТАТЕЛЕЙ

1.1 Общие сведения о бункерахпитателях.

1.1.1 Сводообразование в бункерах при истечении

сыпучих материалов

1.1.2 Питатели сыпучих материалов.

1.2 Пути улучшения выпуска сыпучего материала.

1.3 Анализ существующих типов приводов возвратно

поступательного перемещения рабочего органа.

1.4 Бункеры питатели с колебательным линейным

асинхронным электроприводом ворошителейзадвижек

1.5 Выводы по первой главе
Глава 2 МАТЕМАТИЧЕСКАЯ МОДЕЛЬ КОЛЕБАТЕЛЬНОГО ЛИНЕЙНОГО АСИНХРОННОГО ЭЛЕКТРОПРИВОДА ВОРОШИТЕЛЕЙЗАДВИЖЕК КЛАГ1В БУНКЕРАПИТАТЕЛЯ
2.1 Кинематическая схема колебательного линейного электропривода
и его уравнение движения
2.2 Анализ рабочих процессов линейного асинхронного двигателя ЛАД.
2.3 Математическая модель ЛАД в среде МАТЬАВ БипиПпк
2.4 Сила сопротивления на вторичном элементе ЛАД от ворошителейзадвижек
2.5 Математическая модель КЛАПВ бункерапитателя в среде МАТЬАВ Бтипк
2.6 Выводы по второй главе
Глава 3 ТЕОРЕТИЧЕСКОЕ ИССЛЕДОВАНИЕ КОЛЕБАТЕЛЬНОГО ЛИНЕЙНОГО АСИНХРОННОГО ЭЛЕКТРОПРИВОДА ВОРОШИТЕЛЕЙЗАДВИЖЕК БУНКЕРАПИТАТЕЛЯ.
3.1 Общие сведения
3.2 Анализ влияния параметров КЛАПВ бункерапитателя на электромеханические переходные процессы в ЛАД.
3.3 Влияние конструктивных элементов бункерапитателя и сыпучего материала на параметры колебательного процесса ворошителейзадвижек.
3.4 Амплитудночастотные характеристики линейного электропривода бункерапитателя
3.5 Определение силы тяги ЛАД для привода ворошителейзадвижек бункерапитателя.
3.6 Выводы по третьей главе .
Глава 4 МЕТОДИКА И РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНОГО ИССЛЕДОВАНИЯ КОЛЕБАТЕЛЬНОГО ЛИНЕЙНОГО АСИНХРОННОГО ЭЛЕКТРОПРИВОДА ВОРОШИТЕЛЕЙ
ЗАДВИЖЕК БУНКЕРАПИТАТЕЛЯ.
4.1 Программа экспериментальных исследований
4.2 Описание экспериментальной установки.
4.2.1 Конструктивное исполнение установки.
4.2.2 Импульсное управление КЛАПВ бункерагштателя.
4.3 Методика экспериментальных исследований, анализ полученных
результатов
4.3.1 Общие сведения.
4.3.2 Определение фазного тока ЛАД.
4.3.3 Определение угла поворота ворошителязадвижки
4.4 Математическая обработка результатов
эксперимента.
4.5 Сравнение результатов теоретических и экспериментальных исследований.
4.6 Выводы по четвертой главе
Глава 5 ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ИСПОЛЬЗОВАНИЯ БУНКЕРАПИТАТЕЛЯ С ЛИНЕЙНЫМ АСИНХРОННЫМ ЭЛЕКТРОПРИВОДОМ ВОРОШИТЕЛЕЙЗАДВИЖЕК
5.1 Расчет экономической эффективности от использования бункерапитателя с линейным электроприводом ворошителейзадвижек.
5.2 Определение вероятного материального ущерба от аварийных отказов
5.3 Выводы по пятой главе
ОСНОВНЫЕ ВЫВОДЫ ПО РАБОТЕ.
БИБЛИОГРАФИЯ


Разработан и создан лабораторный стенд для физического исследования процессов, происходящих в приводе ворошителейзадвижек бункерапитателя, с возможностью многоканальной выдачи и математической обработки результатов в современных программных продуктах. Башгосагроуниверситета. Результаты теоретических и экспериментальных исследований по обеспечению бесперебойного и регулируемого выпуска сыпучего материала из бункерапитателя с ворошителямизадвижками используются в учебном процессе Башгосагроуниверситета. Апробация работы. В том числе на Седьмой Международной научнотехнической конференции студентов и аспирантов Радиоэлектроника, электротехника и энергетика Москва, г. Х1ЛЙ и ХЬИй научнотехнических конференциях Челябинского государственного агроинженерного университета Челябинск, г. Восьмой Международной научнотехнической конференции студентов и аспирантов Радиоэлектроника, электротехника и энергетика Москва, г. Уралпромэкспо Уфа, г. Всероссийской научной конференции Проектирование научных и инженерных приложений в среде МаОаЬ Москва, г. Публикации. По материалам диссертационной работы опубликовано печатных работ, в том числе 2 патента РФ. Структура и объем диссертации. Диссертация состоит из введения, пяти глав, выводов по работе, библиографии из 1 наименования и приложений. Основное содержание работы изложено на 4 страницах, содержит рисунков. Бункеры применяют для приема, хранения и подачи на транспортные средства сыпучих материалов. Их используют на установках трех типов аккумулирующих, уравнительных и технологических. Аккумулирующие установки служат для хранения сыпучих грузов. Уравнительные установки являются промежуточными емкостями для насыпных грузов, обеспечивающими стабильную работу транспортной системы при неравномерной работе се отдельных звеньев или при сочетании в одной линии непрерывного и периодического транспорта. Технологические установки служат для временного хранения сыпучих промежуточных продуктов производства например, отстойные емкости, охлаждающие емкости и т. По виду поперечного сечения бункеры можно классифицировать на прямоугольные пирамидальные, комбинированные призмопирамидальные, круглые конические, цилиндроконические и корытообразные призматические и пирамидальные ,,. Л,7уо, тч 1. Б площадь выпускного отверстия, м2 Ь3 постоянная для пшеницы уо объемная масса сыпучего материала, тм3 Яг гидравлический радиус выпускного отверстия, м. К недостаткам, в первую очередь, следует отнести сводообразование зависание сыпучего материала над выпускным отверстием, изза которого прекращается истечение материала из бункера. К примеру, на устранение статически устойчивых сводов, возникающих в бункерах зерновых отходов зерноочистительных агрегатов ЗАВ, в среднем затрачивается от 1,5 до 2,5 часов за смену . Еще одним нерешенным вопросом в бункерахпитателях является обеспечение недорогого и эффективного регулируемого выпуска сыпучего материала, включая и полное перекрытие выпускного отверстия, что на сегодняшний день обеспечивается кинематически сложным электроприводом или группой электроприводов. Отсутствие теории сводообразования для сыпучих материалов объясняется тем, что многие исследователи в своих теоретических решениях исходили из модели сыпучего тела, представляющей собой сплошную сыпучую среду . Такая модель применима для решения вопросов статики таких материалов, как грунты. Тела типа фунтов имеют более прочные связи между частицами, вследствие чего до определенных пределов напряжений ведут себя подобно твердым телам. Попытки же применить теорию сплошной среды при решении вопросов динамики, и даже статики идеально сыпучих тел не дают совпадения с опытными данными. Обусловлено это прежде всего несоответствием между свойствами сплошной среды и свойствами идеально сыпучего тела. В основу настоящей работы положена обобщенная и развитая модель сыпучего тела профессора Л. Гячева ,,, которая позволяет рассматривать процесс истечения сыпучих материалов из выпускных отверстий бункеров с точки зрения образования и разрушения в них неустойчивых сводов. При рассмотрении вопроса о возникновении сводов в бункерах следует различать неустойчивые и статически устойчивые своды.
