Повышение эффективности электромагнитной сепарации сыпучих продуктов применением концентраторов магнитного поля

• Автор: Соколов, Сергей Александрович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2009
• Место защиты: Челябинск
• Количество страниц: 150 с. : ил.

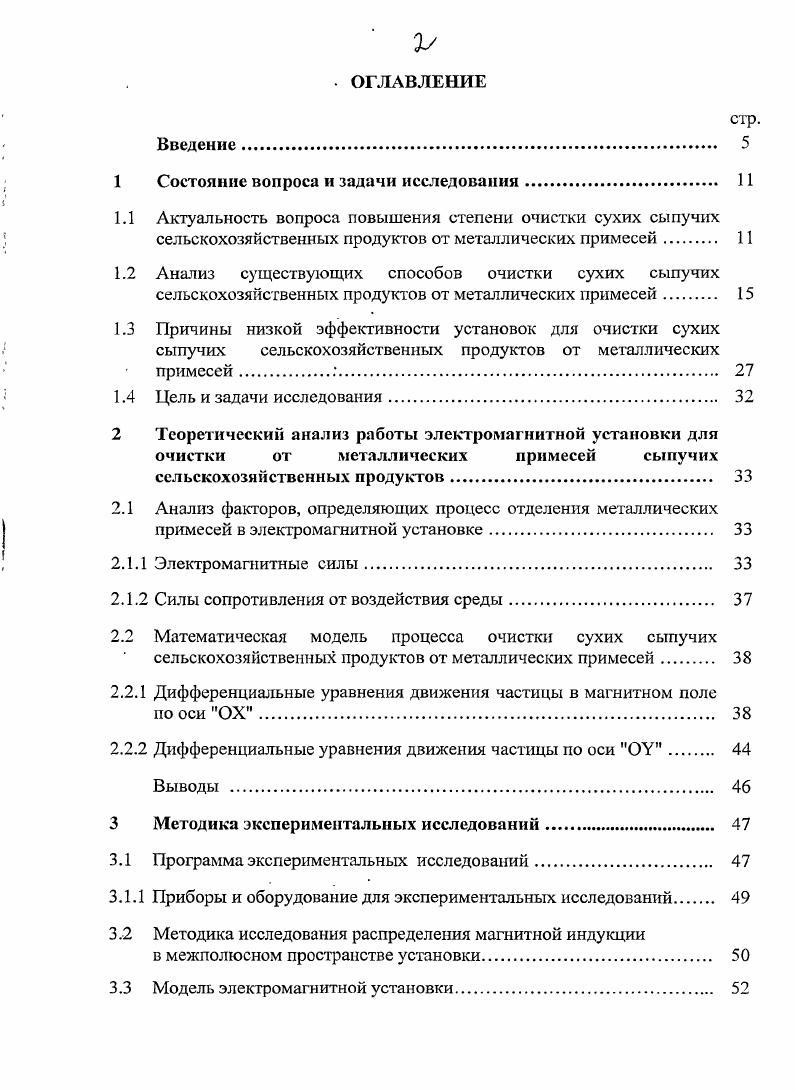

1 Состояние вопроса и задачи исследования.

1.1 Актуальность вопроса повышения степени очистки сухих сыпучих сельскохозяйственных продуктов от металлических примесей

1.2 Анализ существующих способов очистки сухих сыпучих

сельскохозяйственных продуктов от металлических примесей

1.3 Причины низкой эффективности установок для очистки сухих

сыпучих сельскохозяйственных продуктов от металлических

примесей.

1.4 Цель и задачи исследования.

2 Теоретический анализ работы электромагнитной установки для очистки от металлических примесей сыпучих сельскохозяйственных продуктов.
2.1 Анализ факторов, определяющих процесс отделения металлических примесей в электромагнитной установке.

2.1.1 Электромагнитные силы

2.1.2 Силы сопротивления от воздействия среды
2.2 Математическая модель процесса очистки сухих сыпучих
сельскохозяйственных продуктов от металлических примесей
2.2.1 Дифференциальные уравнения движения частицы в магнитном поле
но оси ОХ.
2.2.2 Дифференциальные уравнения движения частицы по оси ОУ
Выводы .
3 Методика экспериментальных исследований
3.1 Программа экспериментальных исследований.
3.1.1 Приборы и оборудование для экспериментальных исследований
3.2 Методика исследования распределения магнитной индукции
в межполюсном пространстве установки
3.3 Модель эл екгромагнитной установки.
3.4 Разработка концентраторов магнитного поля.
3.5 Методика расчета рабочей зоны электромагнитной установки
3.6 Методика исследования влияния параметров концентратора на величину магнитной индукции в межполюсном пространстве сепаратора
3.7 Методика исследования эффективности электромагнитной очистки сыпучих сельскохозяйственных продуктов.
4 Результаты экспериментальных исследований.
4.1 Исследование распределения магнитной индукции в межполюсном пространстве установки.
4.2 Результаты исследования влияния параметров концентратора па величину магнитной индукции в межполюсном пространстве сепаратора
4.2.1 Полюсные наконечники с горизонтальными концентраторами
4.2.2 Полюсные наконечники с вертикальными концентраторами
4.2.3 Полюсные наконечники с дырочными концентраторами
4.3 Исследование влияния концентраторов магнитного поля на эффективность работы электромагнитных сепараторов
4.4 Разработка, исследование и испытание электромагнитных установок для очистки сухих сыпучих сельскохозяйственных продуктов от металлических примесей
4.4.1 Требования к электромагнитным сепараторам сухих сыпучих материалов.
4.4.2 Разработка отдельных элементов электромагнитных сепараторов
4.4.3 Электромагнитный сепаратор УСС1 .
4.4 Исследование теплового режима сепаратора
Выводы по главе.
5. Техникоэкономическая значимость результатов исследований
5.1 Расчет экономической эффективности от внедрения электромагнитного сепаратора УСС1 .
5.2 Выводы по главе
Основные выводы.
Литература


Экология здоровье безопасность жизнедеятельности г. Курган, г. Кемерово, г. Международной научнотехнической конференции Энергообеспечение и энергоснабжение в сельском хозяйстве г. Москва , гг. АПК Курганской области г. Курган, г. Курган, г. Вклад молодых ученых в реализацию приоритетного национального проекта Развитие агропромышленного комплекса г. Публикации. По теме диссертации опубликовано печатных работ, отражающих основное содержание работы и новизну теоретических решений, из них 3 работы опубликованы в изданиях, рекомендованных ВАК России. Получено положительное решение по заявке от г. Объем и структура диссертации. Диссертационная работа состоит из введения, пяти глав, общих выводов, списка используемой литературы 4 наименования и приложений. Диссертация изложена на 0 страницах машинописного текста и содержит рисунка, таблиц, приложений. Система заготовок, переработки и хранения сельскохозяйственных продуктов совокупность научнообоснованных организационных, экономических, социальных и технологических принципов, определяющих характер сельскохозяйственного производства и формы управления им. Данная система формируется под воздействием объективных факторов природных, научнотехнических, социальноэкономических погребности общества в тех или иных продуктах. Факторно технологическим признаком которой является система машин рационально ограниченная совокупность технических средств. В работе рассматриваются сухие сыпучие сельскохозяйственные продукты зернопродукты и их производные мука, крупы и др. Качество продукта совокупность определенных свойств, обуславливающих его способность удовлетворять конкретные запросы и требования потребителей, характеризуется системой качественных показателей, имеющих количественное значение ГОСТ 4, ГОСТ . Отличительной особенностью качества продукта в сельском хозяйстве является зависимость качественных показателей от условий внешней среды, способов организации производства, заготовки, переработки и хранения. Систематический контроль, т. ГОСТ, ТУ и целенаправленное воздействие на условия и факторы, от которых зависит качество продукта, позволяет управлять качеством, т. Для сельскохозяйственного продукта зерно и его производные, а также мясо, кукуруза и др одним из факторов качества является содержание металлических примесей таблица 1. Таблица 1. В комбикорме норматив доброкачественности допускает наличие металлических частиц при величине их до 0,5 мм не более 0, . В соответствии с ГОСТ 4 содержание металлических примесей в кормах для разных категорий животных должно быть не более мгкг. Проведенные замеры на ряде комбикормовых заводов Курганской области показали, что при данной технологии количество металлических примесей в одном кг комбикорма колеблется от мг до мг. Результаты исследования в виде статистического ряда приведены в таблице 1. Таблица 1. Дисперсия П , мг среднеквадратичное отклонение б 3, мг. Проверим согласованность теоретического и статистического распреде
ления с помощью критерия согласия Пирсона Используя формулу 1. Результаты расчетов представлены в таблице 1. В нашем случае количество выборок п . Найдем значение критерия согласия х х2 4,6. Число степеней свободы Я КБ 6. Таблица 1. Р 0,9 0,6 0,4 . По таблице 1. Для г 6, при х 3,, р0, при х 5,, р0,. Вероятность р аЪ малой не является. Поэтому гипотезу о том, что наша величина X распределена по нормальному закону, можно считать правдоподобной. Построим на одном графике гистограмму и выравнивающую ее кривую плотности нормального распределения рисунок 1. Литературных данных количества металлических включений в муке, комбикорме и в других сыпучих сельхозпродуктах не имеется. На комбикормовых заводах и мелькомбинатах Курганской области проведены выборки металлических включений. Статистический анализ, проведенный выше, показывает рисунок 1. ГОСТ не более мг. Из чего следует, что существующая система машин как факторнотехнологический признак системы заготовок, переработки и хранения сельскохозяйственных продуктов, не дает требуемого качества этих продуктов по фактору металловключеиий.
