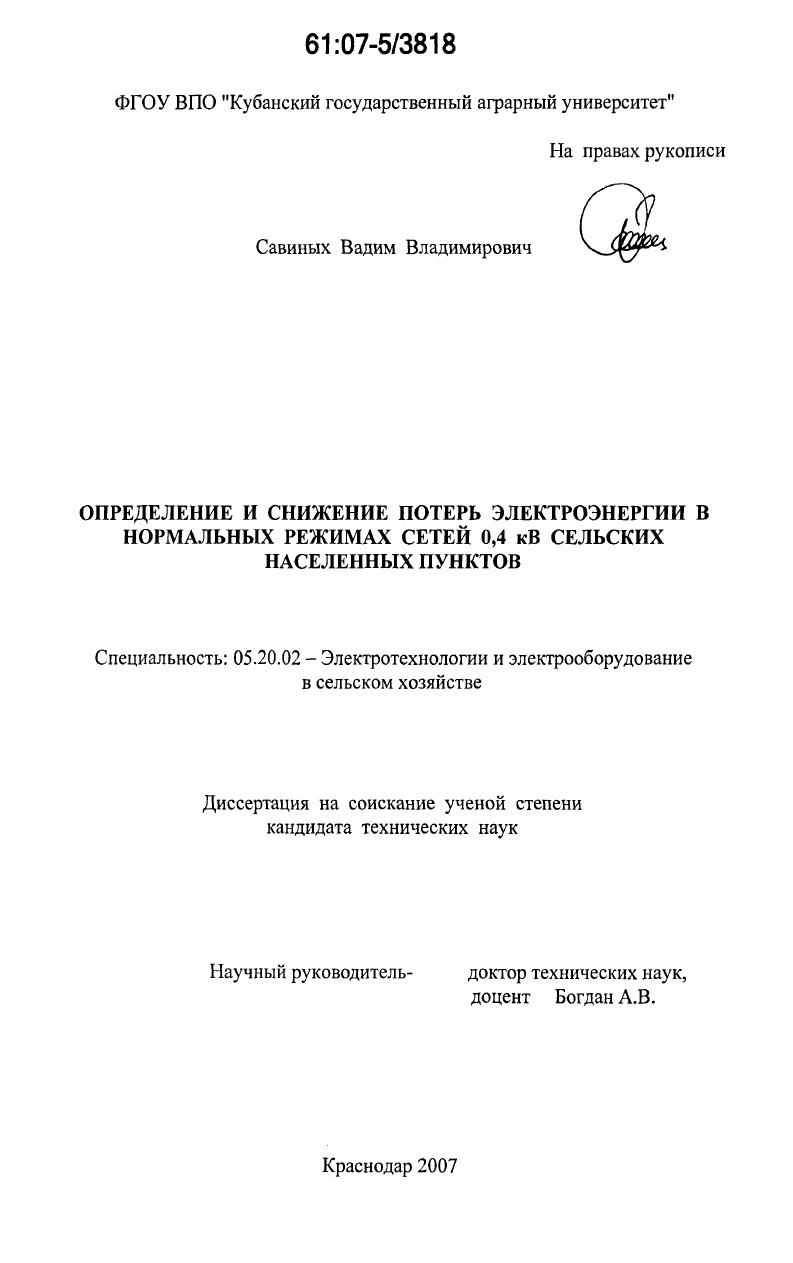

Определение и снижение потерь электроэнергии в нормальных режимах сетей 0,4 кВ сельских населенных пунктов

• Автор: Савиных, Вадим Владимирович
• Шифр специальности: 05.20.02
• Научная степень: Кандидатская
• Год защиты: 2007
• Место защиты: Краснодар
• Количество страниц: 176 с. : ил.

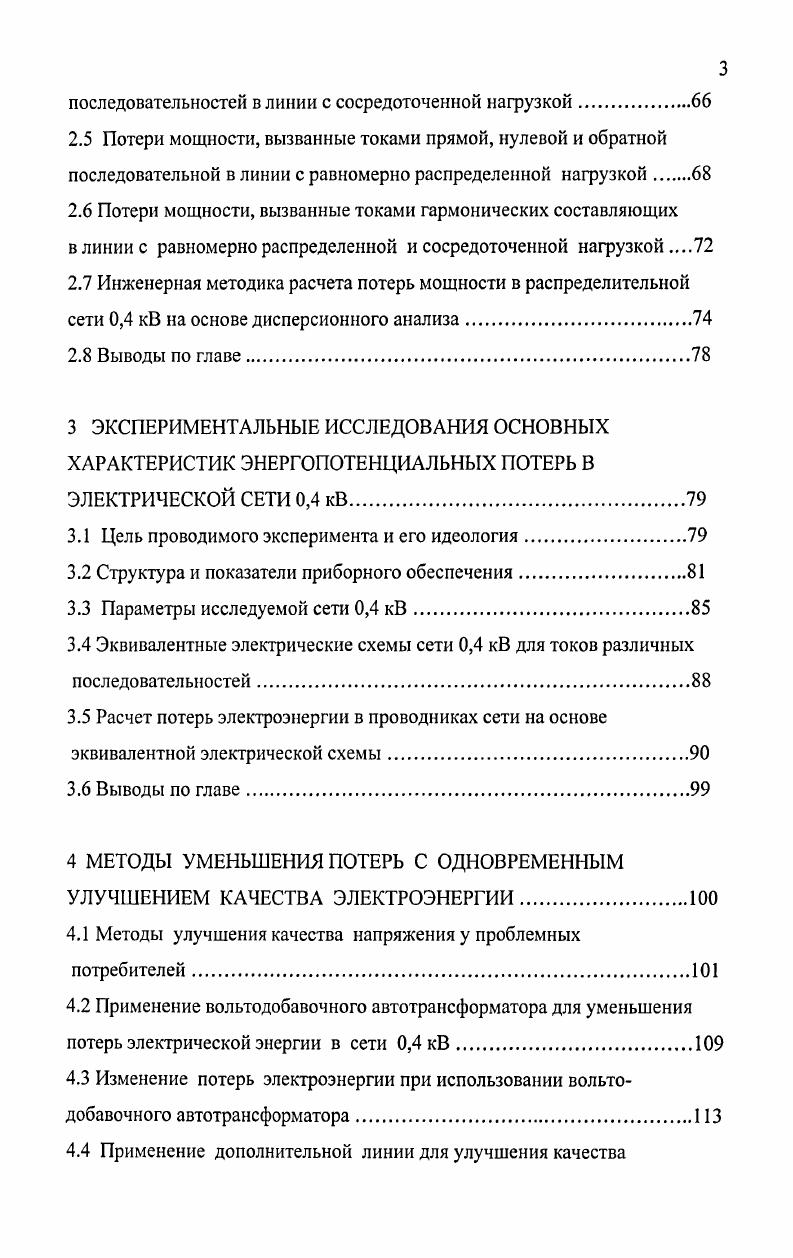

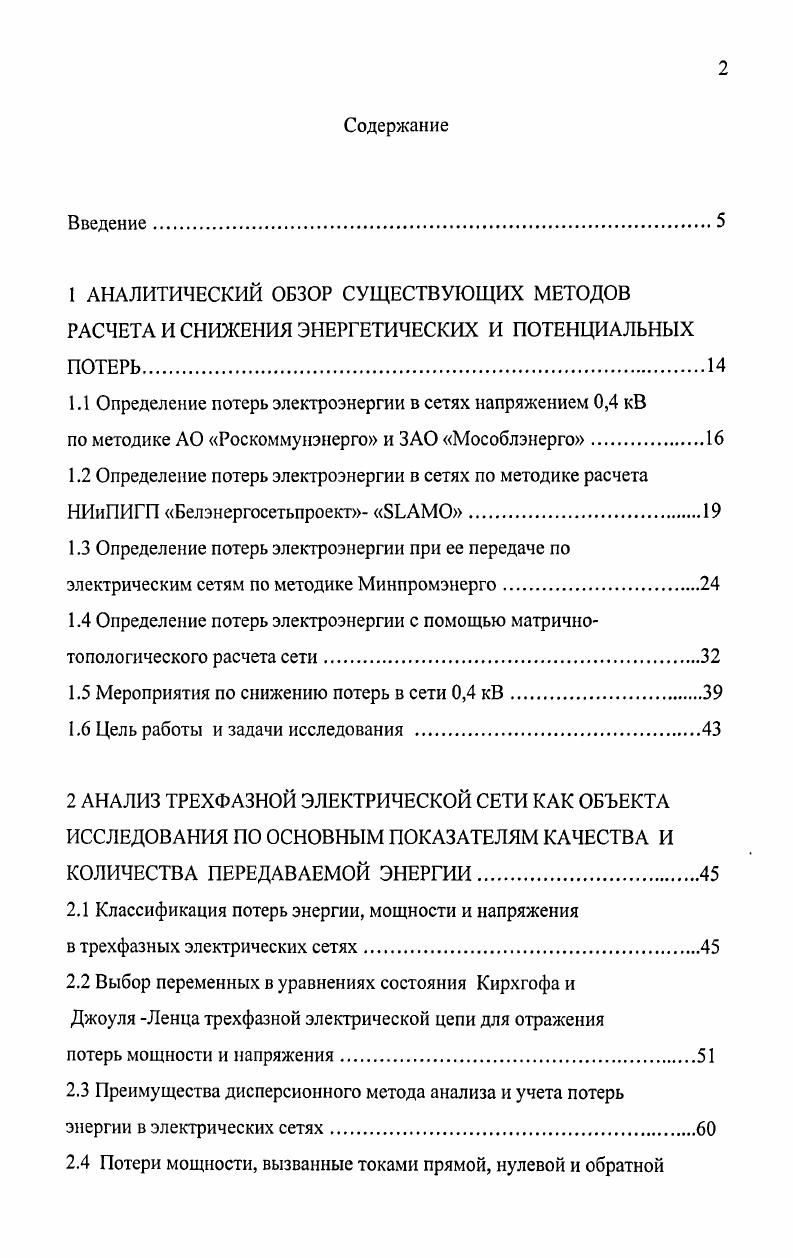

Содержание
Введение
1 АНАЛИТИЧЕСКИЙ ОБЗОР СУЩЕСТВУЮЩИХ МЕТОДОВ РАСЧЕТА И СНИЖЕНИЯ ЭНЕРГЕТИЧЕСКИХ И ПОТЕНЦИАЛЬНЫХ ПОТЕРЬ

1.1 Определение потерь электроэнергии в сетях напряжением 0,4 кВ

по методике АО Роскоммунэнерго и ЗАО Мособлэнерго.

1.2 Определение потерь электроэнергии в сетях по методике расчета НИиПИГП Белэнергосетьпроект ЬЬАМО
1.3 Определение потерь электроэнергии при ее передаче по электрическим сетям по методике Минпромэнерго.

1.4 Определение потерь электроэнергии с помощью матричнотопологического расчета сети

1.5 Мероприятия по снижению потерь в сети 0,4 кВ

1.6 Цель работы и задачи исследования

2 АНАЛИЗ ТРЕХФАЗНОЙ ЭЛЕКТРИЧЕСКОЙ СЕТИ КАК ОБЪЕКТА ИССЛЕДОВАНИЯ ПО ОСНОВНЫМ ПОКАЗАТЕЛЯМ КАЧЕСТВА И КОЛИЧЕСТВА ПЕРЕДАВАЕМОЙ ЭНЕРГИИ.
2.1 Классификация потерь энергии, мощности и напряжения
в трехфазных электрических сетях
2.2 Выбор переменных в уравнениях состояния Кирхгофа и Джоуля Ленца трехфазной электрической цепи для отражения
потерь мощности и напряжения
2.3 Преимущества дисперсионного метода анализа и учета потерь энергии в электрических сетях.
2.4 Потери мощности, вызванные токами прямой, нулевой и обратной
последовательностей в линии с сосредоточенной нагрузкой
2.5 Потери мощности, вызванные токами прямой, нулевой и обратной последовательной в линии с равномерно распределенной нагрузкой
2.6 Потери мощности, вызванные токами гармонических составляющих
в линии с равномерно распределенной и сосредоточенной нагрузкой
2.7 Инженерная методика расчета потерь мощности в распределительной сети 0,4 кВ на основе дисперсионного анализа.
2.8 Выводы по главе
3 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ОСНОВНЫХ ХАРАКТЕРИСТИК ЭНЕРГОПОТЕНЦИАЛЬНЫХ ПОТЕРЬ В ЭЛЕКТРИЧЕСКОЙ СЕТИ 0,4 кВ
3.1 Цель проводимого эксперимента и его идеология
3.2 Структура и показатели приборного обеспечения.
3.3 Параметры исследуемой сети 0,4 кВ
3.4 Эквивалентные электрические схемы сети 0,4 кВ для токов различных последовательностей
3.5 Расчет потерь электроэнергии в проводниках сети на основе эквивалентной электрической схемы
3.6 Выводы по главе.
4 МЕТОДЫ УМЕНЬШЕНИЯ ПОТЕРЬ С ОДНОВРЕМЕННЫМ УЛУЧШЕНИЕМ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
4.1 Методы улучшения качества напряжения у проблемных потребителей
4.2 Применение вольтодобавочного автотрансформатора для уменьшения потерь электрической энергии в сети 0,4 кВ
4.3 Изменение потерь электроэнергии при использовании вольтодобавочного автотрансформатора
4.4 Применение дополнительной линии для улучшения качества
электроэнергии и уменьшения потерь .
4.5 Уменьшение потерь электроэнергии за счет замены недогруженных силовых трансформаторов 0,4 кВ.
4.6 Экономический эффект при использовании вольтодобавочного автотрансформатора в нормальном режиме сети 0,4 кВ
4.7 Выводы по главе
Общие выводы .
Список литературы


Основные положения диссертации докладывались на научнотехнических конференциях КубГАУ г. Кибернетика электрических систем Диагностика энергооборудования ЮРГТУ, Новочеркасск , на 3й межвузовской научной конференции ЭМПЭКВ АИ,КГ АУ,КГТУ Краснодар,г. КубГТУ Электроэнергетические комплексы и системы , гг. По результатам проведенных исследований имеется публикаций, в том числе авторское свидетельство на изобретение. Диссертация включает введение, четыре главы, заключение, список литературы и приложения. Работа изложена на 6 страницах, включая рисунков, таблиц, библиографический список из 9 наименований и страницы приложений. В настоящее время имеется достаточно методов расчета потерь мощности и энергии в сетях всех ступеней напряжения. Основное направление совершенствования этих методов максимально возможная адаптация к информационной обеспеченности расчетов в конкретной энергосистеме или электросетевом предприятии. Главная цель такого совершенствования это повышение точности и достоверности результатов расчетов потерь и их структуры. За последние тридцать лет был выпущен ряд отраслевых инструкций по методам расчета потерь электроэнергии в электрических сетях. Так, в г. Временная инструкция по расчету и анализу потерь электроэнергии в электрических сетях энергосистем, разработанная Уралтехэнерго, в г. Инструкция по расчету и анализу технологического расхода электрической энергии на передачу по электрическим сетям энергосистем и энергообъединений , разработанная ВНИИЭ и Уралтехэнерго, и в г. Методические рекомендации по определению потерь электрической энергии в городских электрических сетях напряжением 6 0,4 кВ, разработанные Роскоммунэнерго и ЗАО АСУ Мособлэлектро. Последним нормативным документом по расчету потерь, известным автору, является Порядок расчета и обоснования нормативов технологических потерь электроэнергии при ее передаче по электрическим сетям, утвержденный приказом Минпромэнерго России от г, 7. Нагрузочные потери в питающей сети ПС являются одной из основных составляющих суммарных технических потерь в электрических сетях. Вследствие этого, их обоснованное нормирование имеет очень принципиальное значение . Для получения регрессионных моделей осуществлялось варьирование факторов в определенных диапазонах по определенным правилам. Как показал опыт работы энергосистем за последние годы, предсказать заранее диапазоны изменения отдельных факторов практически невозможно. Электрические сети 0,4 кВ представляют собой, как правило, радиальные линии, связывающие шины 0,4 кВ распределительных трансформаторов РТ ,4 кВ с вводными устройствами зданий. Сети 0,4 кВ крупных городов выполняют преимущественно кабельными линиями, а небольших городов и сельских населенных пунктов воздушными. Расчет потерь электроэнергии в линии 0,4 кВ при известной ее схеме и нагрузках в узлах не представляет трудностей и может выполняться аналогично расчету потерь в радиальных линиях 6 кВ. При отсутствии данных о нагрузках потребителей и наличии данных только об энергии, отпускаемой от РТ по головному участку линии, расчет может проводиться исходя из задания в узлах величин, предположительно пропорциональных нагрузкам ,0. Время максимальных потерь отдельных линий, как правило, не совпадает со значением, определенным для ПС в целом ,. С учетом этого обстоятельства, при нормировании нагрузочных потерь в ПС используется специальное понятие средненагрузочного режима. Средненагрузочный режим формируется путем ввода в узлы расчетной схемы средних нагрузок, которые находятся делением соответствующих потоков энергии, потребляемой или генерируемой в этих узлах, на расчетное время. Использование средненагрузочного режима дает возможность восстановить параметры графиков по продолжительности средние и экстремальные значения потоков мощности в обе стороны для любой ветви расчетной схемы, даже при полном отсутствии приборов учета и средств телеизмерений. На балансе электроснабжающей организации обычно находится некоторое количество сетей 0,4 кВ, преимущественно сельских.
