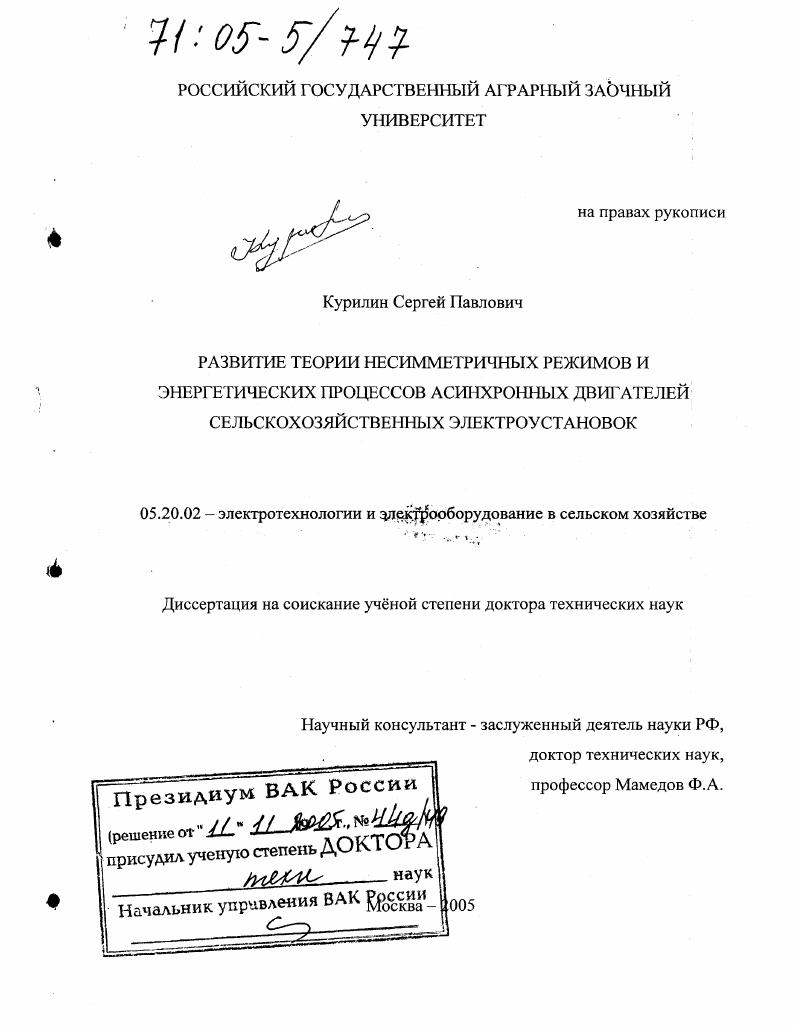

Развитие теории несимметричных режимов и энергетических процессов асинхронных двигателей сельскохозяйственных электроустановок

• Автор: Курилин, Сергей Павлович
• Шифр специальности: 05.20.02
• Научная степень: Докторская
• Год защиты: 2005
• Место защиты: Москва
• Количество страниц: 367 с. : ил.

Состояние вопроса исследования несимметричных режимов. Расчетная модель обмотки НЭМ. Продольный и поперечный энергетические процессы. Энергетическая макромодель электрической машины 3
прикладных моделей НЭМ. Обобщение понятия несимметричная электрическая машина. Несимметричным машинам присущи специфические физические явления, называемые параметрическими. Некоторые из них описаны в научной и учебной литературе, другие, относящиеся к специфике энергетических процессов исследуются в данной диссертации. Наиболее важным в контексте задач диссертации является то, что все параметрические явления имеют единую природу анизотропию свойств внутреннего объема НЭМ. Последняя может иметь периодический или апериодический характер. В любом случае она проявляется в параметрах фаз и, через них, в параметрических явлениях. Анизотропия ПЭМ и параметрические явления. Рассмотрим идеализированную электрическую машину, показанную на рис. Степень детализации модели такова, что обмотки с токами показаны заштрихованными областями сердечников.


Наиболее важным в контексте задач диссертации является то, что все параметрические явления имеют единую природу анизотропию свойств внутреннего объема НЭМ. Последняя может иметь периодический или апериодический характер. В любом случае она проявляется в параметрах фаз и, через них, в параметрических явлениях. Анизотропия ПЭМ и параметрические явления. Рассмотрим идеализированную электрическую машину, показанную на рис. Степень детализации модели такова, что обмотки с токами показаны заштрихованными областями сердечников. Машина имеет четыре оси

Рис. ПЭМ с анизотропией магнитных свойств

геометрической симметрии йу Цу V, и. Из НИХ 4 и являются осями четной симметрии, а V и и, расположенные под углами к и осями нечетной симметрии. Машина по рис. Положим вначале частоту вращения аг0. В них устройство по рис. В других положениях устройство асимметрично. О п1 к2у п 1у 2у Зу4. Пусть теперь . Оси I, , у, и, вращаясь относительно статора, вызовут пульсации его параметров по осям с частотой 2со. Будут чередоваться асимметричные и симметричные состояния машины. Одинаковые средние значения параметров фаз статора на обороте позволяют квалифицировать машину как симметричную в среднем. В данном случае в обмотках статора появятся токи дополнительной частоты, которыми будут созданы пульсирующие моменты. Если вращать ротор с частотой источника питания о, то пульсации параметров будут иметь частоту 2о1. ЛУе2о,1, где Уд среднее значение проводимости за оборот, ЛУ амплитуда пульсаций проводимости.
